产品说明

远心光路与 f-theta 像差校正设计
平场匀斑，提升成像一致性
可与套筒透镜、物镜等搭配使用

LBTEK扫描透镜是激光扫描系统中的核心光学组件，通常与振镜配合使用，其技术原理基于平场聚焦与线性扫描两大核心功能。扫描透镜通过多镜片组合设计引入特定的负畸变，将聚焦面修正为平面，同时使焦平面上光斑位置（y）与光束偏转角（θ）保持线性关系，即 y = f ×θ（f为透镜焦距）。此外，扫描透镜采用像方远心光路设计，确保像方主光线平行于光轴，保证全视场范围内主光线入射角度一致、照度均匀，配合全视场像差校正，提升全视场光斑尺寸均匀性与成像分辨率一致性，满足 OCT、共聚焦显微镜等高端成像应用对高精度扫描的核心要求。LBTEK 提供多种扫描角度和扫描幅面的扫描透镜，波长覆盖400~1800 nm可选，焦距有18~110 mm范围可选，客户可根据实际使用进行选择，详情可咨询LBTEK技术支持。

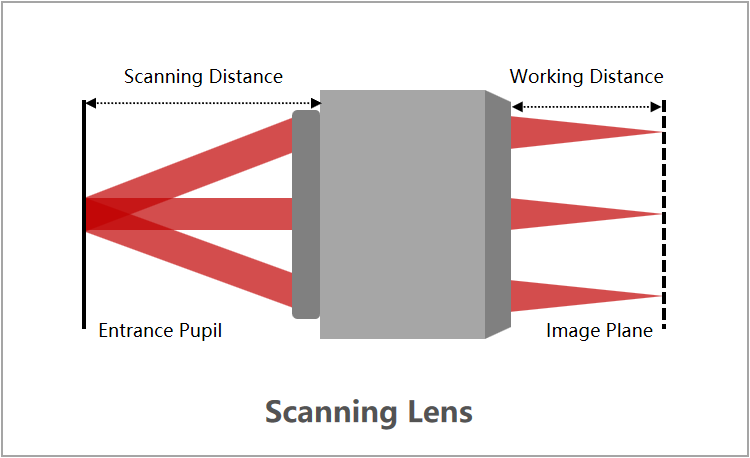

示意图

产品型号	工作波长	入瞳直径	焦距	单价	发货日期

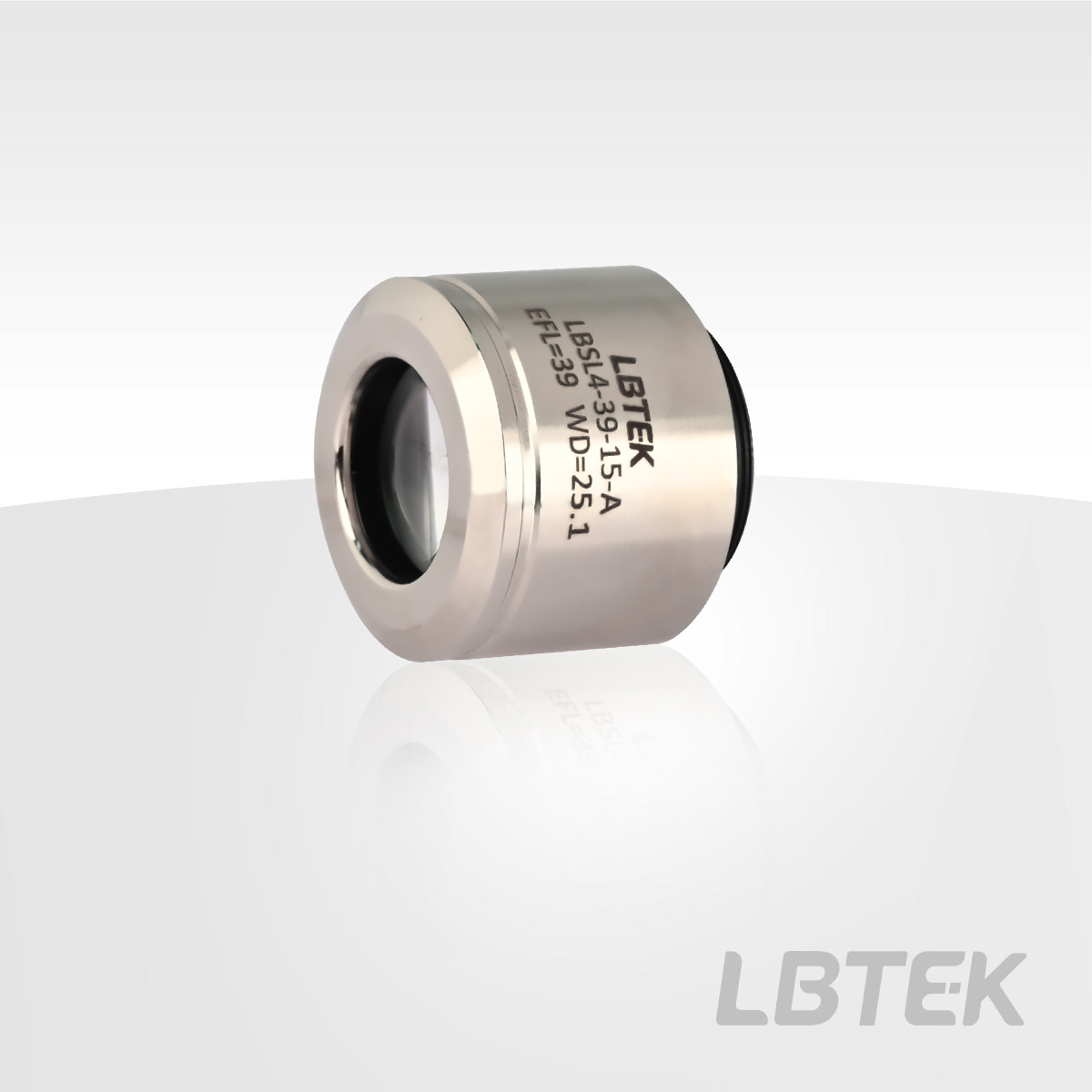

LBSL4-39-15-A 新品	400-700 nm	4 mm	39 mm	¥7,434.00	当天	加入购物车
LBSL6-54-27-850 新品	750-950 nm	6 mm	54 mm	¥11,904.00	当天	加入购物车
LBSL4-18-7-950 新品	800-1100 nm	4 mm	18 mm	¥12,299.00	当天	加入购物车
LBSL4-36-13-950 新品	800-1100 nm	4 mm	36 mm	¥7,675.00	当天	加入购物车
LBSL4-54-20-950 新品	800-1100 nm	4 mm	54 mm	¥7,675.00	8周	加入购物车
LBSL8-110-41-950 新品	800-1100 nm	8 mm	110 mm	¥8,850.00	当天	加入购物车
LBSL6-54-27-1050 新品	950-1150 nm	6 mm	54 mm	¥11,904.00	8周	加入购物车
LBSL6-54-27-1310 新品	1200-1400 nm	6 mm	54 mm	¥11,904.00	8周	加入购物车
LBSL4-18-7-1310 新品	1250-1380 nm	4 mm	18 mm	¥11,981.00	8周	加入购物车
LBSL4-36-13-1310 新品	1250-1380 nm	4 mm	36 mm	¥7,434.00	当天	加入购物车
LBSL4-54-20-1310 新品	1250-1380 nm	4 mm	54 mm	¥8,690.00	8周	加入购物车
LBSL8-110-41-1310 新品	1250-1380 nm	8 mm	110 mm	¥8,690.00	8周	加入购物车

扫描透镜，多应用于激光扫描显微系统

设计用于激光扫描显微系统
扫描角度：±7.8° x ±7.8°、±8.1° x ±8.1°
螺纹规格：SM30、SM2

LBTEK 扫描透镜采用远心光路与f-theta像差校正设计，将振镜偏转的角度变化转换为焦平面上的线性位移，实现几何畸变抑制与平坦像平面输出。该系列产品主要设计用于激光扫描显微系统，可与套筒透镜、物镜搭配实现远心成像光路。工作波段覆盖可见光到近红外，有400-750 nm、450-1100 nm、680-1300 nm和800-1800 nm可选，可根据实际应用进行选择。

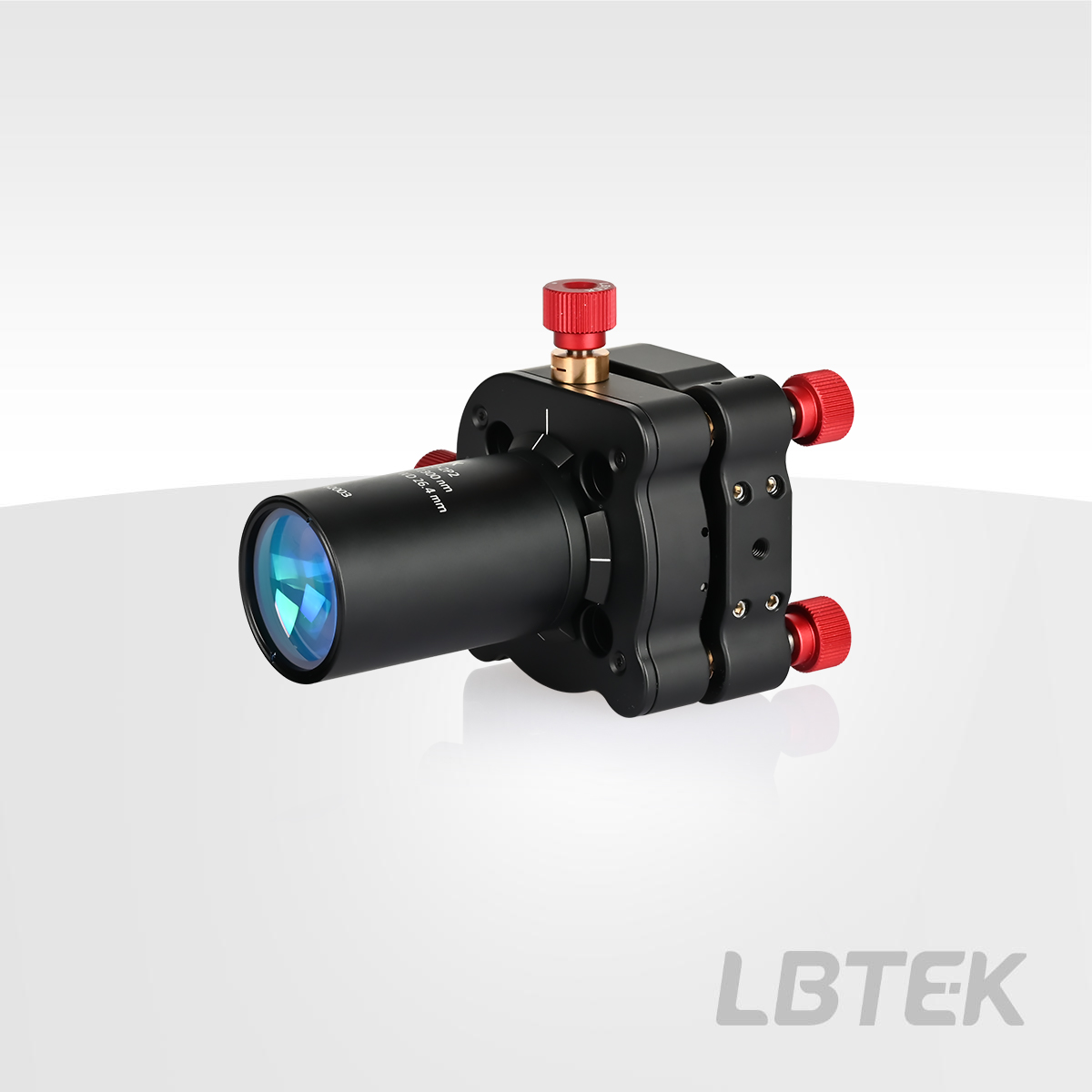

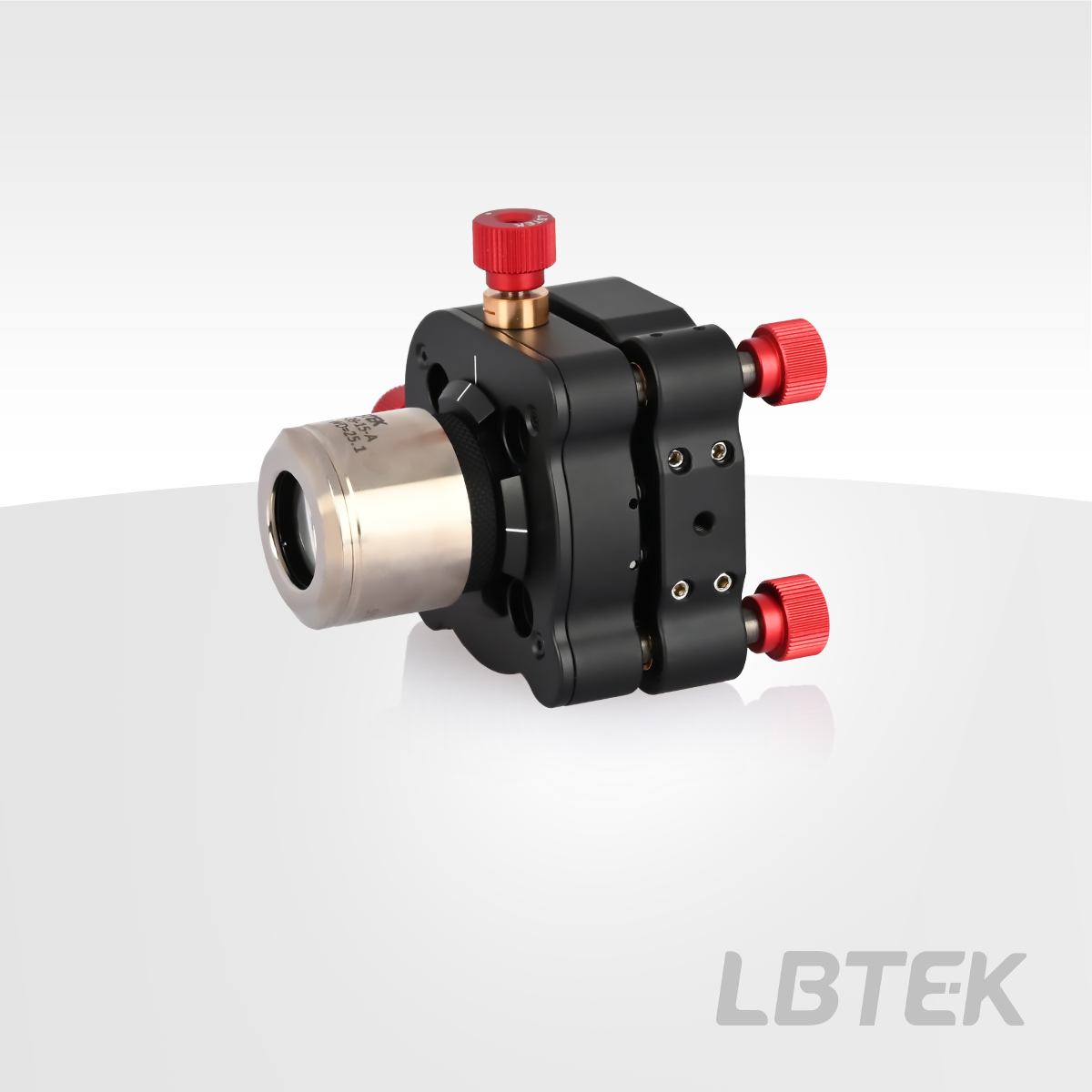

扫描透镜通过螺纹转接件安装于五轴调整架AMM5-1AC

产品型号	工作波长	入瞳直径	焦距	单价	发货日期
LBSL4-70-27-A 新品	400-750 nm	4 mm	70 mm	¥14,228.00	当天	加入购物车

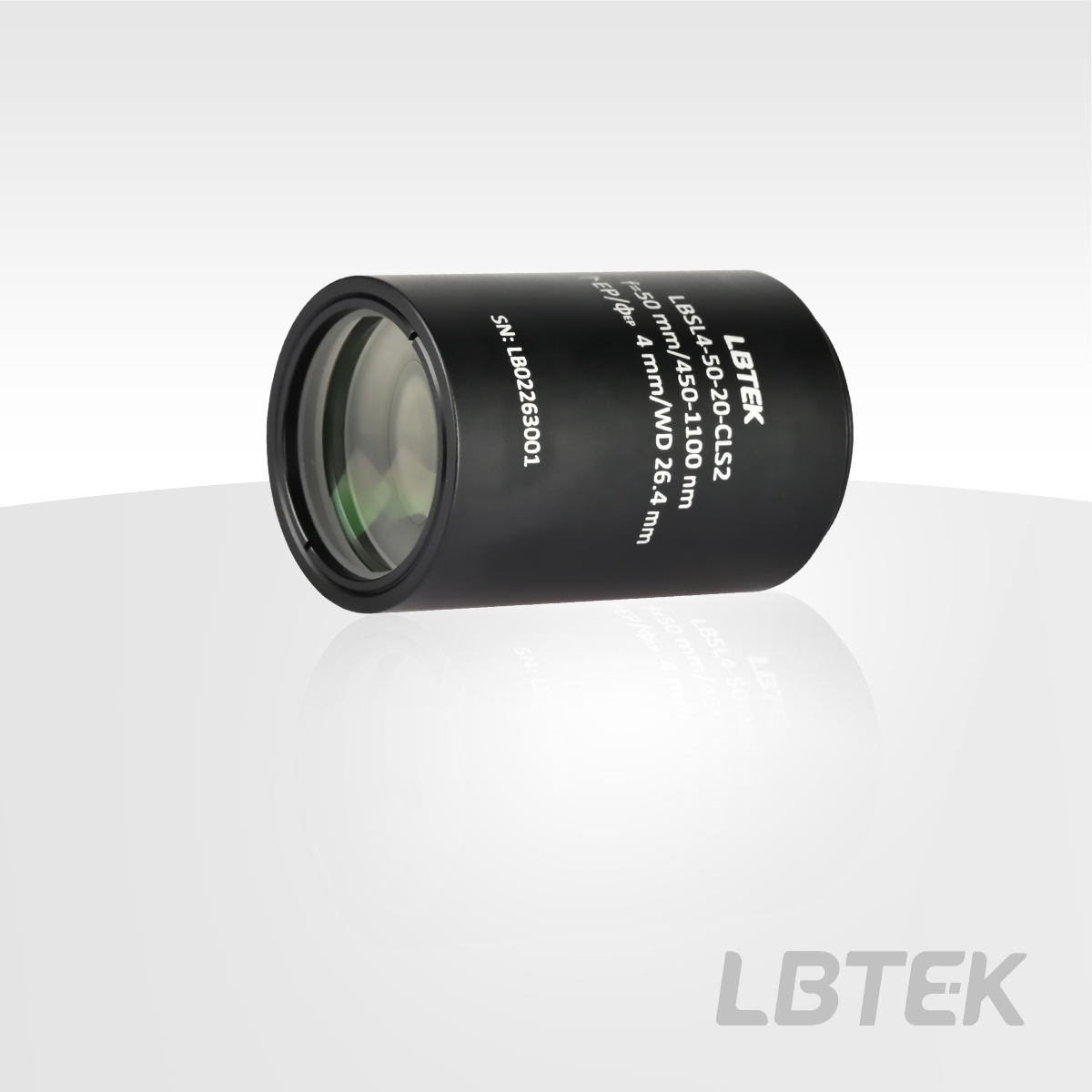

LBSL4-50-20-CLS2 新品	450-1100 nm	4 mm	50 mm	¥16,684.00	当天	加入购物车
LBSL5-50-20-2P2 新品	680-1300 nm	5 mm	50 mm	¥16,684.00	当天	加入购物车
LBSL5-50-20-3P 新品	800-1800 nm	5 mm	50 mm	¥22,371.00	8周	加入购物车
