产品说明

光学材质：紫外熔融石英
工作波长：245 nm-400 nm、400 nm-700 nm、700 nm-1100 nm、1100 nm-1700 nm
用途：分光

LBTEK光束取样镜采用紫外熔融石英基底，通过在其楔形表面镀制增透膜，未镀膜面入射偏振光实现分束取样功能。这些光束采样镜基于入射光的偏振方向，通过未镀膜光学表面的菲涅耳反射从入射光中采样1%-10%。当P偏振光以45°角入射时，采样镜将产生约1%的反射，而S偏振光将产生约10%的反射。同时，其背面还镀有增透膜，能有效减少反射（鬼像）。光束取样镜设计有30'的楔角，能进一步降低重影和干涉效应。目前，LBTEK光束取样镜提供多个工作波段、尺寸可选。

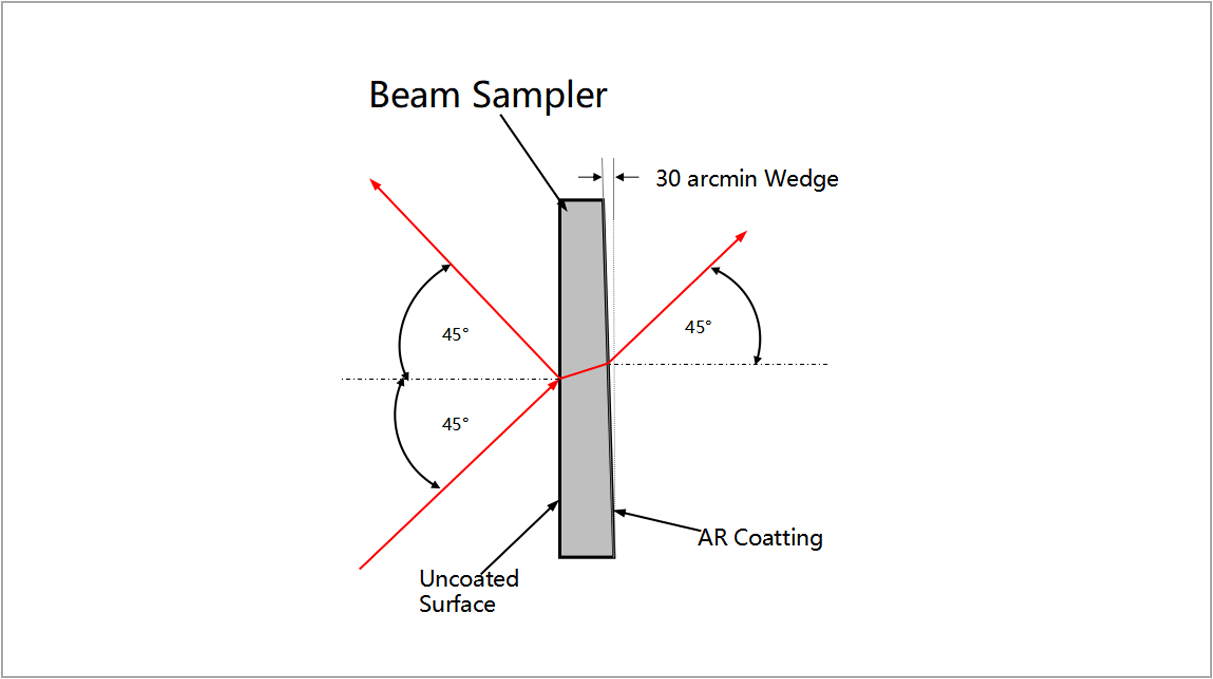

示意图

产品属性

光学元件材质紫外熔融石英

通光孔径＞90%CA

表面光洁度（划痕/麻点）20/10

表面平整度（@633 nm）λ/10

楔角30 ± 10 arcmin

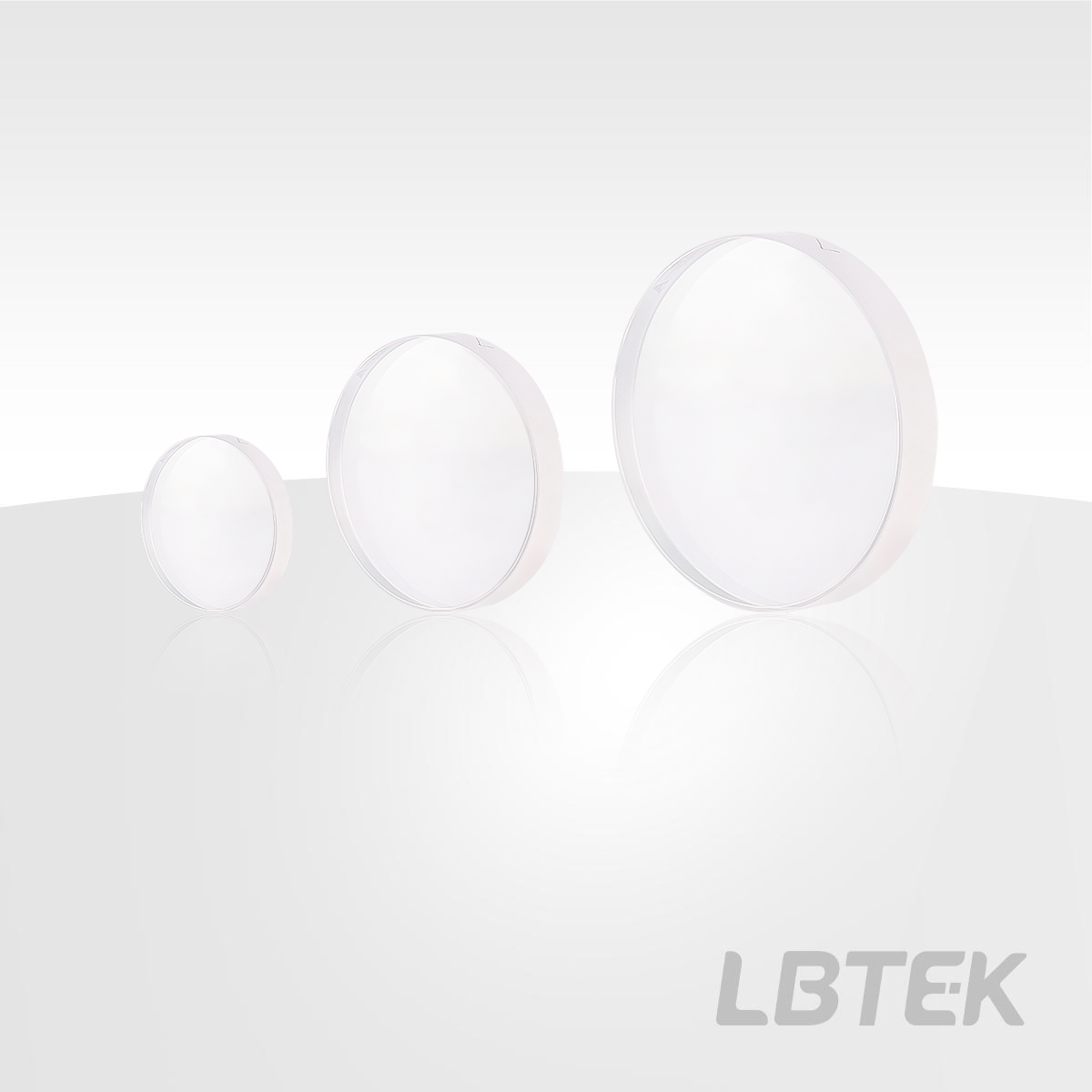

光束取样镜

光学材质：紫外熔融石英
工作波长：245 nm-400 nm、400 nm-700 nm、700 nm-1100 nm、1100 nm-1700 nm
用途：分束

LBTEK的光束取样镜，一面未镀膜，一面镀有增透膜。光束采样镜基于入射光的偏振方向，通过未镀膜光学表面的菲涅耳反射从入射光中采样1-10%。当P偏振光以45°角入射时，采样镜将产生约1%的反射，而S偏振光将产生约10%的反射。产品侧面箭头指向镀有增透膜面，增透膜减少反射（鬼影），对鬼影现象敏感的应用，请考虑使用非偏振分束立方。分光比精度对入射光偏振态敏感，具体参考曲线页面。

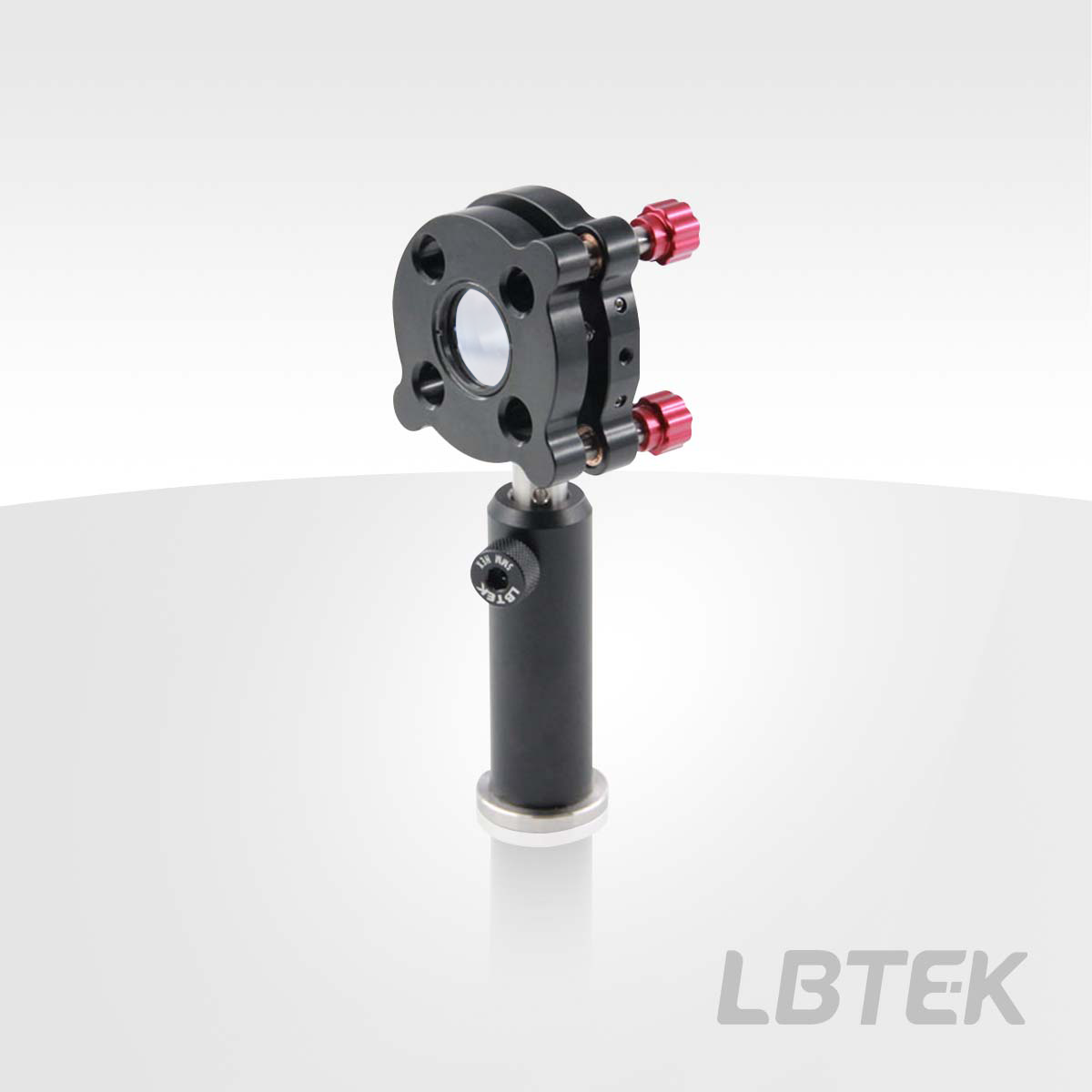

LBTEK 光束取样镜安装于镜架

产品型号	工作波长	直径	厚度	单价	发货日期
WBS20-45-UV 新品	245 nm-400 nm	50.8 mm	8 mm	¥1,150.00	当天	加入购物车
WBS10-45-UV 新品	245 nm-400 nm	25.4 mm	5 mm	¥660.00	当天	加入购物车
WBS05-45-UV 新品	245 nm-400 nm	12.7 mm	3 mm	¥405.00	当天	加入购物车
WBS20-45-A 新品	400 nm-700 nm	50.8 mm	8 mm	¥1,150.00	当天	加入购物车
WBS10-45-A 新品	400 nm-700 nm	25.4 mm	5 mm	¥660.00	当天	加入购物车
WBS05-45-A 新品	400 nm-700 nm	12.7 mm	3 mm	¥405.00	当天	加入购物车
WBS20-45-B 新品	700 nm-1100 nm	50.8 mm	8 mm	¥1,150.00	当天	加入购物车
WBS10-45-B 新品	700 nm-1100 nm	25.4 mm	5 mm	¥660.00	当天	加入购物车
WBS05-45-B 新品	700 nm-1100 nm	12.7 mm	3 mm	¥405.00	当天	加入购物车
WBS20-45-C 新品	1100 nm-1700 nm	50.8 mm	8 mm	¥1,150.00	当天	加入购物车
WBS10-45-C 新品	1100 nm-1700 nm	25.4 mm	5 mm	¥660.00	当天	加入购物车
WBS05-45-C 新品	1100 nm-1700 nm	12.7 mm	3 mm	¥405.00	当天	加入购物车
