产品说明
- C型开口设计
- 加长型动板结构
- 二维 ±4° 俯仰/偏摆
- 固定方式为三点式
加长型反射镜架在标准镜架的基础上，增加了前板长度，使光学元件安装面向前延伸，便于在相邻组件间距受限的场景中将反射镜送入光路，兼顾灵活插入与紧凑布局。半包围C型开口有效减少镜架本体对光束的遮挡，支持更小的光束入射角；两个 M6×0.25 精密螺纹副独立驱动俯仰（θY）与偏摆（θZ），调节范围 ±4°。本系列光轴高度统一为 25.4 mm，方便在同一接杆高度上互换使用，是密集光路搭建中兼具灵活性与可互换性的镜架方案。
产品属性
主体材质6061-T6铝合金
表面处理黑色阳极氧化
加长型二维C型开口反射镜架
- C型半包围开口，减少光路遮挡
- 加长型动板，适配狭窄插入空间
- 角度调节范围±4 °
- 光学元件安装偏移58.9 mm

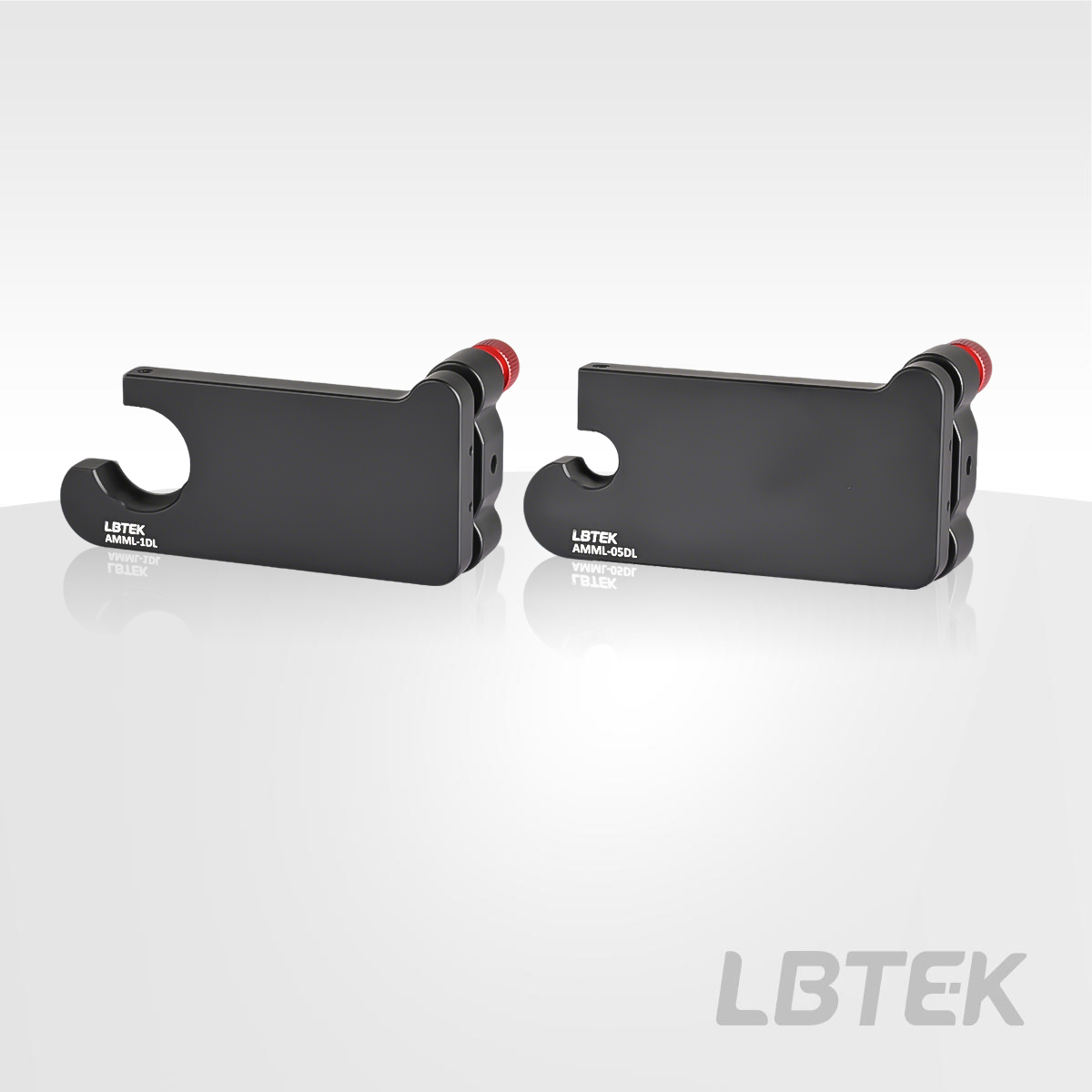

LBTEK 提供 AMML-05DL与AMML-1DL两种规格的加长型二维C型开口反射镜架。其前板经过加长设计，光学元件安装面延伸至镜架前端更远位置，便于在相邻组件间距受限的场景中将反射镜或分光镜准确送入光路。C型开口采用半包围结构，有效减少镜架本体对光束的遮挡，支持更小的光束入射角。
镜架采用 6061-T6 铝合金，黑色阳极氧化处理，表面消光可有效减少杂散光。两种规格采用统一的 25.4 mm 光轴高度，在系统设计中可在同一接杆高度上互换，简化光路对准。光学元件可通过所附送M4胶头螺钉固定在C型开口处，且镜架底部配有M4 螺纹孔，兼容标准光学接杆。

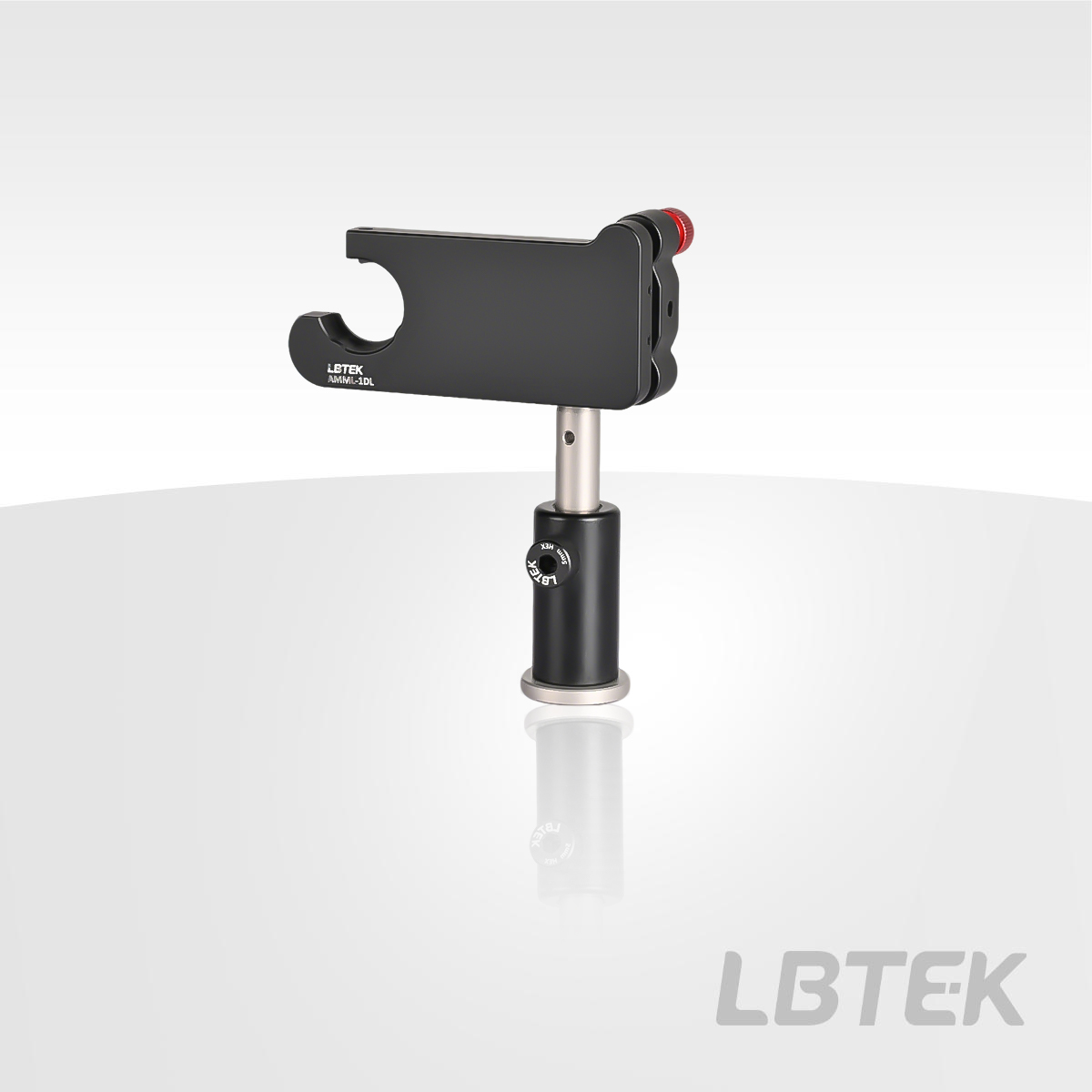

AMML-1DL安装到接杆上
产品型号 | 适用光学元件直径 | 可调俯仰/偏摆角度范围 | 光学元件安装偏移 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
 | AMML-05DL 新品 | Ø12.7 mm | ±4 ° | 58.9 mm | ¥644.00 | 当天 | 加入购物车 | ||
| AMML-1DL 新品 | Ø25.4 mm | ±4 ° | 58.9 mm | ¥754.00 | 当天 | 加入购物车 |
