麓邦商城—13 mm行程标准手动位移台

产品说明

提供单轴/两轴/三轴手动线性位移台
分为末端直驱、左侧驱动和右侧驱动三种驱动类型
直线交叉滚柱导轨，可用于高负载和高定位精度
多个单轴位移台可自由组装成多轴位移台

LBTEK手动线性位移台采用直线交叉滚柱导轨，配合微分头驱动，13 mm行程标准手动线性位移台台面尺寸为60 mm × 60 mm，带孔间距为25 mm的M6螺纹孔。提供单轴、XY、XYZ三种手动线性位移台，单轴、XY位移台与XYZ位移台均采用标准微分头驱动。同时又分为末端直驱、左侧驱动和右侧驱动三种驱动类型，直线位移精度在3 μm以内。此外，LBTEK手动线性位移台可自由组合为多轴位移台。侧面带手拧锁紧螺钉，位移台到达预定位置后可锁紧固定。滑台的固定底板尺寸为90 mm × 65 mm，带M6沉头螺纹槽，通过附送的内六角圆柱头螺丝，可以直接固定在孔间距为25 mm的M6光学平台上。

产品属性

材质6061-T6铝合金

表面处理黑色阳极氧化

轴数单轴/两轴/三轴

行程13 mm

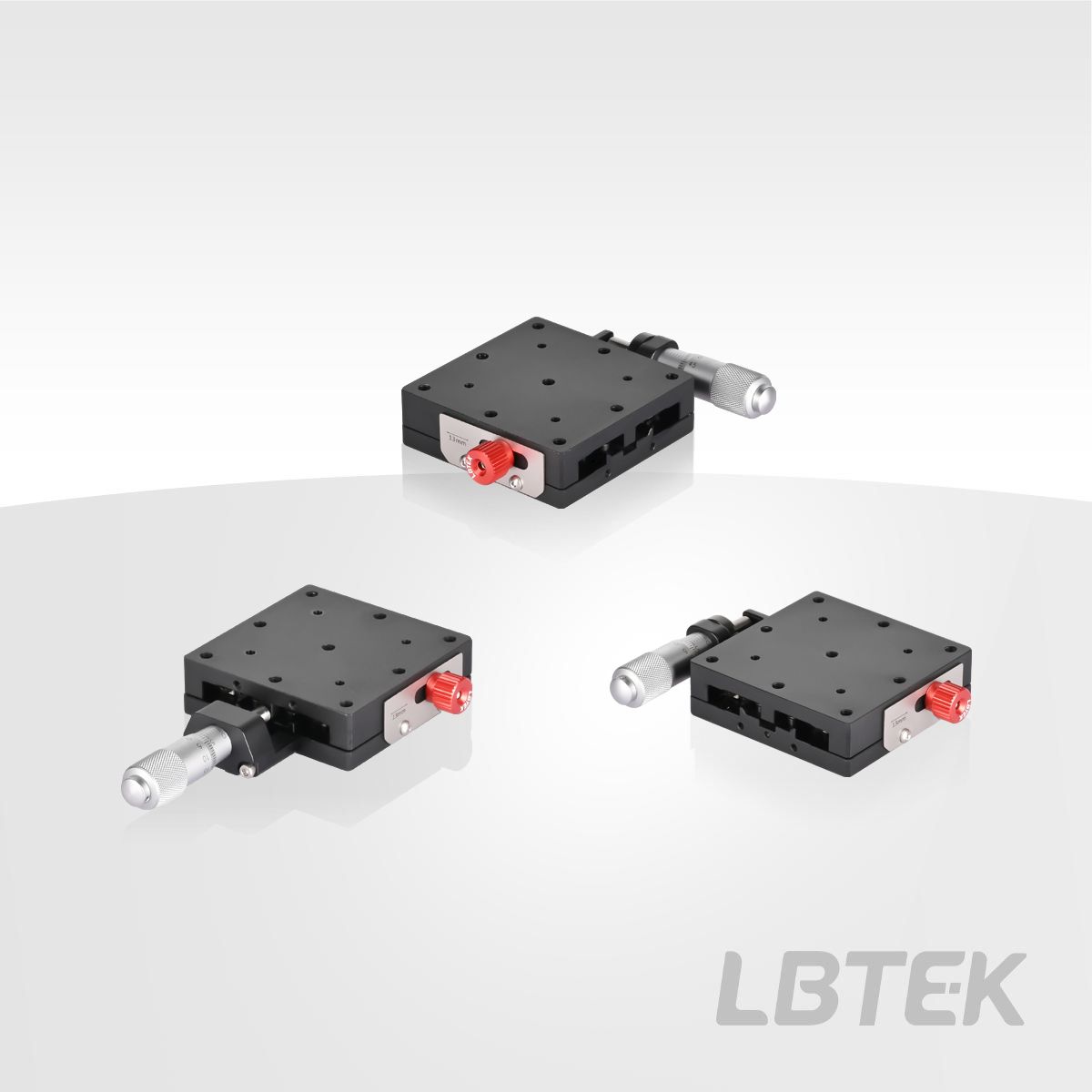

60 mm×60 mm台面，单轴线性位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：60 mm×60 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK单轴线性位移台采用标准测微头驱动，台面尺寸为60 mm×60 mm，行程13 mm。该系列产品主体材料采用 6061-T6 铝合金，兼顾强度与轻量化，表面经黑色阳极氧化处理，外观简洁耐用。产品采用精密导轨结构，直线度为3 μm，移动平行度为10 μm，运行平稳，定位可靠。测微头最小刻度为10 μm，承载能力达196 N，满足常规光学实验和精密定位的负载需求。该系列产品根据微分头安装位置分为末端直驱、右侧驱动和左侧驱动三种类型，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS60-13C1 新品	60 mm×60 mm	13 mm	末端直驱	单轴	¥882.00	当天	加入购物车
HCLS60-13L1 新品	60 mm×60 mm	13 mm	左侧驱动	单轴	¥882.00	当天	加入购物车
HCLS60-13R1 新品	60 mm×60 mm	13 mm	右侧驱动	单轴	¥882.00	当天	加入购物车

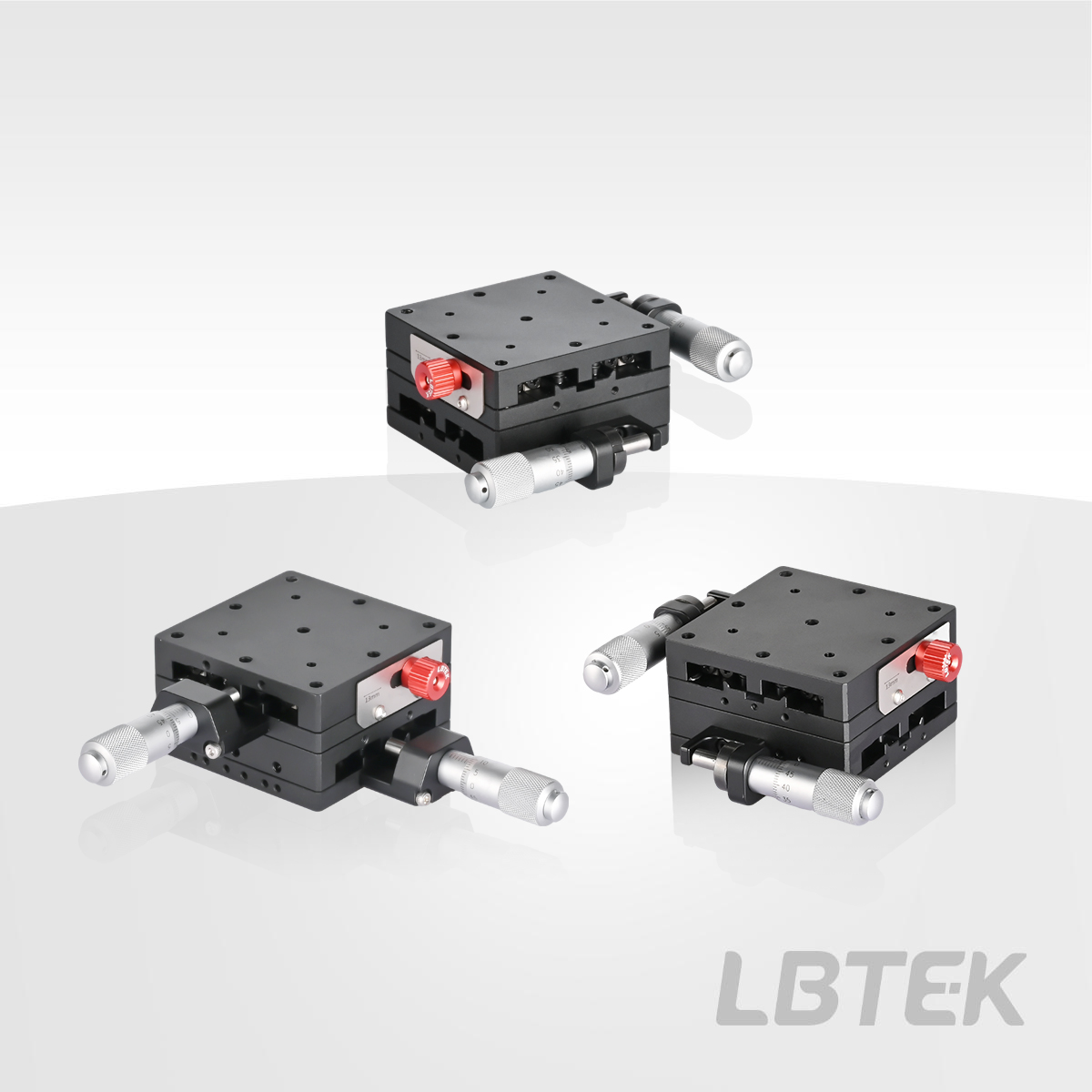

60 mm×60 mm台面，XY轴线性位移台，带标准测微头

XY轴方向驱动，带标准测微头
台面尺寸：60 mm×60 mm
行程：13 mm
测微头最小刻度：10μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK两轴线性位移台为标准测微头驱动的手动XY轴位移台，台面尺寸为60 mm×60 mm，X、Y轴行程均为13 mm。该系列产品主体材料采用6061-T6 铝合金，兼顾强度与轻量化，表面经黑色阳极氧化处理，外观简洁耐用。产品采用精密导轨结构，直线度为3 μm，移动平行度为20 μm，运行平稳，定位可靠。微分头最小刻度为10 μm，承载能力达196 N，满足常规光学实验和精密定位的负载需求。该系列产品根据微分头安装位置分为末端直驱、右侧驱动和左侧驱动三种类型，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS60-13C2 新品	60 mm×60 mm	13 mm	末端直驱	两轴	¥1,662.00	当天	加入购物车
HCLS60-13L2 新品	60 mm×60 mm	13 mm	左侧驱动	两轴	¥1,662.00	当天	加入购物车
HCLS60-13R2 新品	60 mm×60 mm	13 mm	右侧驱动	两轴	¥1,662.00	当天	加入购物车

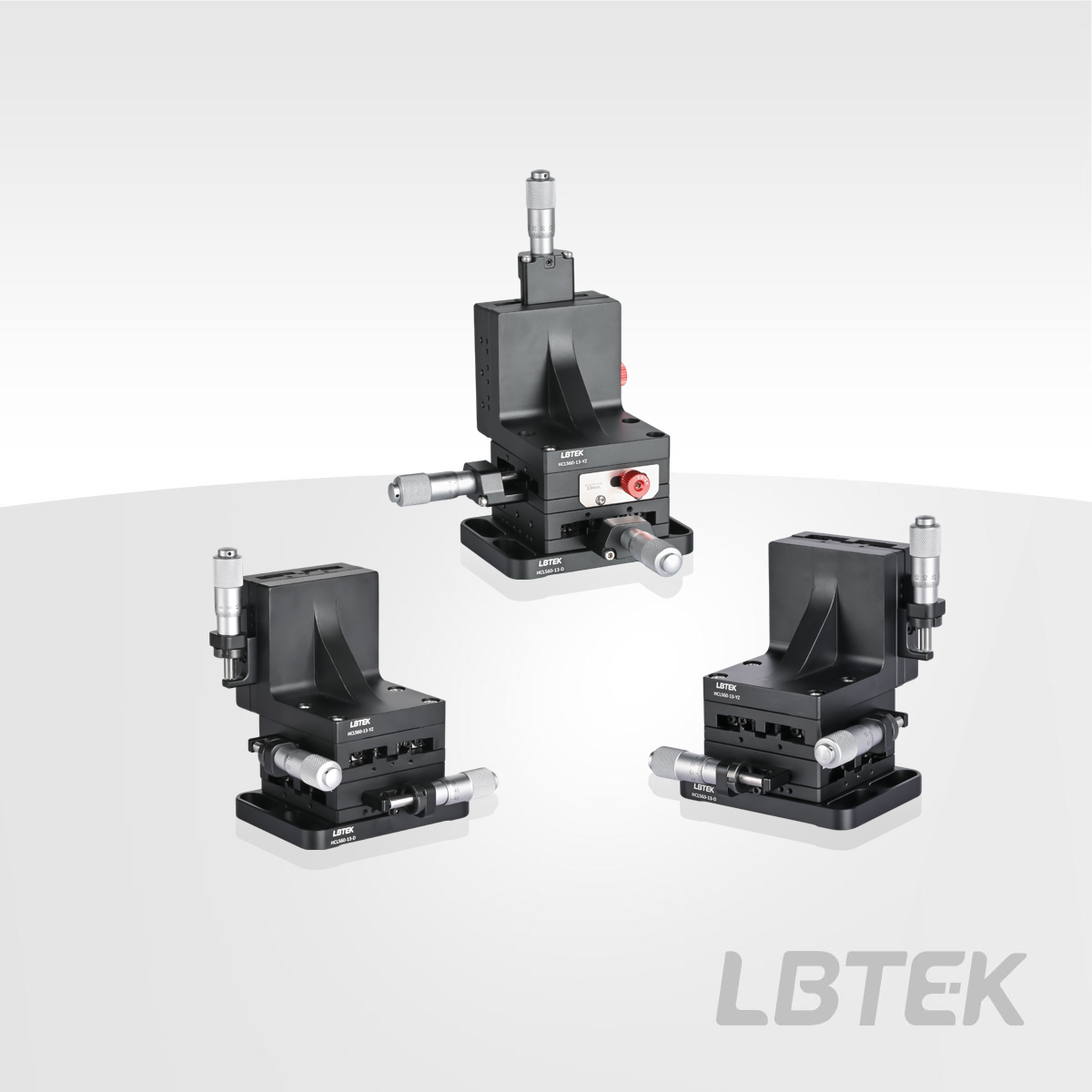

60 mm×60 mm台面，XYZ轴线性位移台，带标准测微头

XYZ轴方向驱动，带标准测微头
台面尺寸：60 mm×60 mm
行程：13 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK 三轴线性位移台为标准测微头驱动的手动 XYZ 轴位移台，台面尺寸为 60 mm×60 mm，X、Y、Z 轴行程均为 13 mm。该系列产品主体材料采用 6061-T6 铝合金，兼顾强度与轻量化，表面经黑色阳极氧化处理，外观简洁耐用。产品采用精密导轨结构，运行平稳，定位可靠。测微头最小刻度为 10 μm，承载能力达 196 N，满足常规光学实验和精密定位的负载需求。X、Y、Z 三个轴向各配置一个测微头驱动器（共 3 个），每个轴的驱动位置（末端直驱、右侧驱动、左侧驱动）均可独立选配并自由组合，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS60-13C3 新品	60 mm×60 mm	13 mm	末端直驱	三轴	¥3,105.00	6周	加入购物车
HCLS60-13L3 新品	60 mm×60 mm	13 mm	左侧驱动	三轴	¥3,105.00	6周	加入购物车
HCLS60-13R3 新品	60 mm×60 mm	13 mm	右侧驱动	三轴	¥3,105.00	6周	加入购物车

60 mm直角转接板

主体材质6061-T6铝合金
黑色阳极氧化
9个M6螺纹孔，4个M4螺纹孔

LBTEK提供的直角转接板为铝合金材质，精度高，刚性好，带M6沉头槽、M4螺纹孔和M6螺纹孔，用于固定和转接机械件。可与LBTEK提供的HCLS60-13xx系列滑台配合使用。购买LBTEK HCLS60-13-YZ直角转接板赠送2个M6圆柱头内六角螺钉。

	产品型号	外廓尺寸	安装面垂直度	文件	单价	对比	发货日期
	HCLS60-13-YZ 新品	60 mm×86 mm×30 mm	0.02 mm		¥391.00		当天	加入购物车

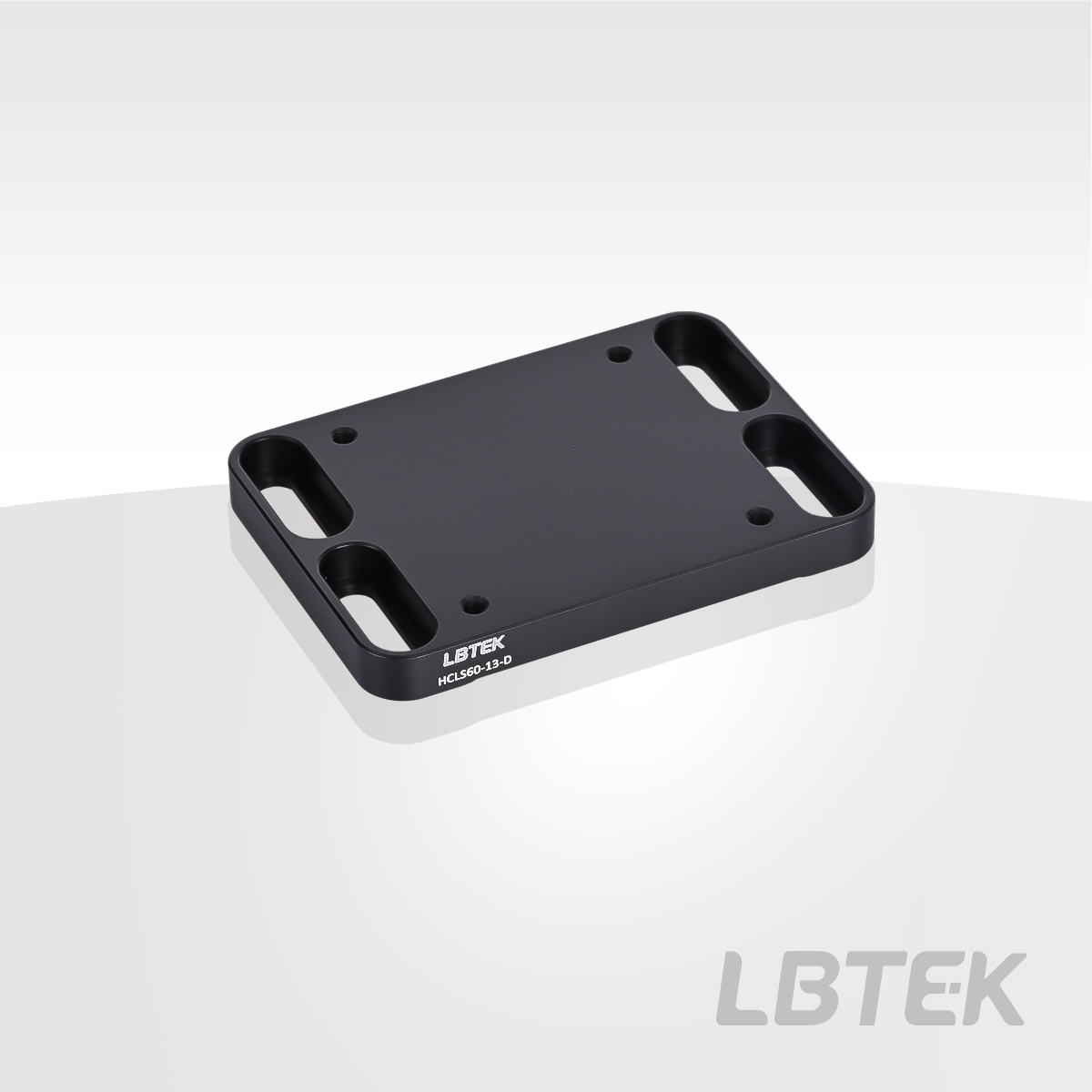

60 mm位移台安装底板

材质：6061-T6铝合金
安装孔规格：M6槽孔
螺纹孔规格：M6

LBTEK提供位移台安装底板适用于安装台面尺寸为60 mm×60 mm的位移台，不锈钢材质提供良好的刚性。附带M6螺纹孔，可将位移台固定在底板上。两条M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M6安装螺钉。

	产品型号	外形尺寸	螺纹孔规格	文件	单价	对比	发货日期
	HCLS60-13-D	90 mm×65 mm×9 mm	M4		¥266.00		当天	加入购物车
