产品说明
- 材质：6061-T6铝合金
- 夹持直径：Ø12.7 mm
- 可5个一起购买
LBTEK提供不同类型的接杆套环，其中滑动式接杆套环OPRM-1通过M6滚花手拧螺丝或者M4紧定螺钉可以固定在Ø12.7 mm接杆或接杆支架上面，内壁凹槽设计接杆形成双线接触避免接杆滚动；接杆定向套环组件OPRM-2通过M4螺钉固定在Ø12.7 mm接杆或接杆支架上，钢球与V槽设计使接杆形成双线接触，以实现接杆高度固定和旋转定向，组件中接杆套环OPRM-3可单独购买，用于固定接杆高度。OPRM-4/5/6可以单独使用或结合使用，以进行快速定位和调节。注意，在调节高度之前，通过接杆支架的手拧螺丝轻微固定接杆，可防止接杆高度变化时带动接杆转动。同时松开接杆支架和接杆套环的锁紧螺丝，实现接杆在接杆支架中高度粗调。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
夹持直径Ø12.7 mm
滑动式光学接杆套环
- 微调接杆高度，最大可调高度：10 mm
- 夹持直径：Ø12.7 mm
- 可一包五个购买

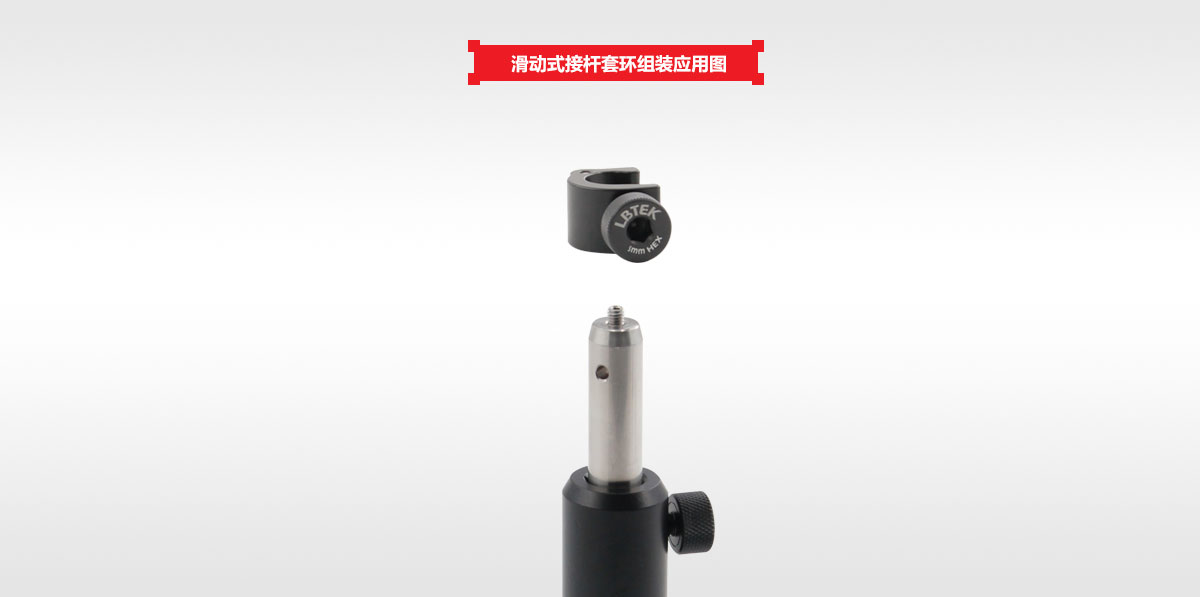

LBTEK滑动式接杆套环通过内六角滚花手拧螺丝固定在Ø12.7 mm接杆上面，把接杆放置接杆支架内时，粗调到一定高度时套上接杆套环使其底部和接杆支架顶部相接，滚花手拧螺丝固定接杆，用2 mm六角扳手调节上表面M3螺钉的支撑高度实现接杆在接杆支架中10 mm高度微调。
夹持接杆在接杆套筒里上下滑动
产品型号 | 夹持直径 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OPRMB-1 | Ø25 mm | 1个 | ¥198.00 | 当天 | 加入购物车 | ||
| OPRM-1-P5 | Ø12.7 mm | 5个 | ¥140.00 | 当天 | 加入购物车 | ||
| OPRM-1 | Ø12.7 mm | 1个 | ¥29.00 | 当天 | 加入购物车 |

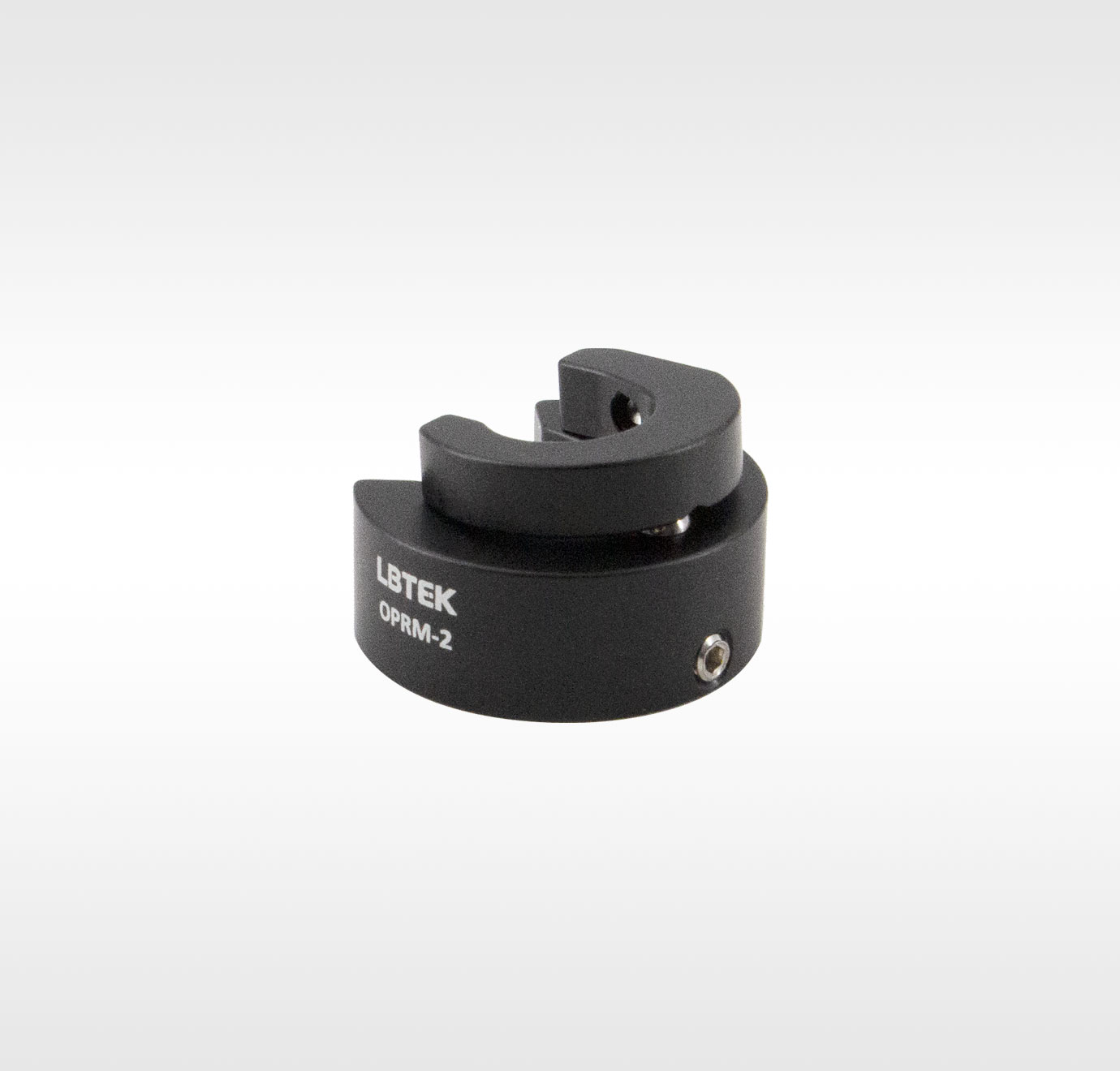

Ø12.7 mm接杆定向套环组件
- 材质：6061-T6铝合金
- 可用于Ø12.7 mm接杆高度固定和旋转定向
- 钢球与V槽设计提供可重复定位，其角度小于0.5°

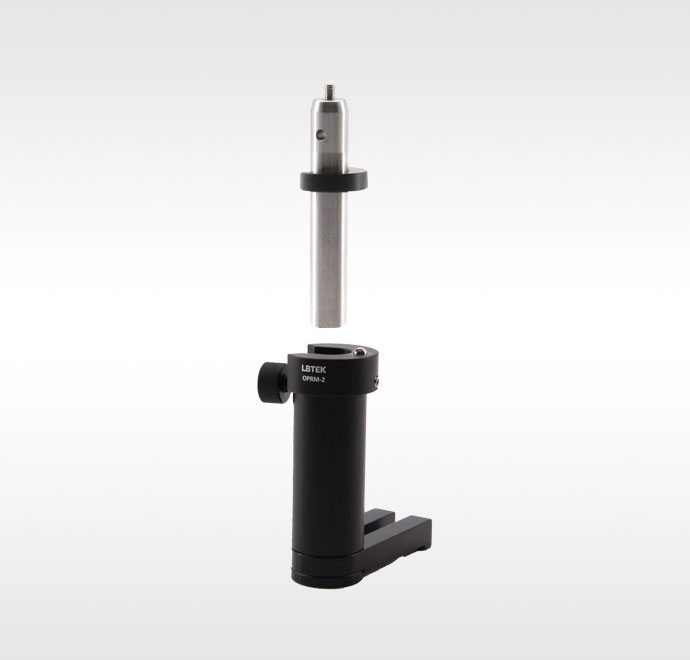

LBTEK提供的Ø12.7 mm接杆定向套环组件用于维持接杆高度和旋转定向，由两个部分组成，一个是固定于接杆支架上的接杆支架套环，一个是接杆套环OPRM-3。使用时为达到最佳效果，接杆支架手拧螺丝需和接杆支架套环紧定。螺丝在相对应的位置(如右图所示)，在调节接杆支架套环旋转位置时，支架上的手拧螺丝需有一定的负载，保证接杆和支架有双线接触。接杆支架套环和接杆套环均使用M4螺钉进行锁紧。

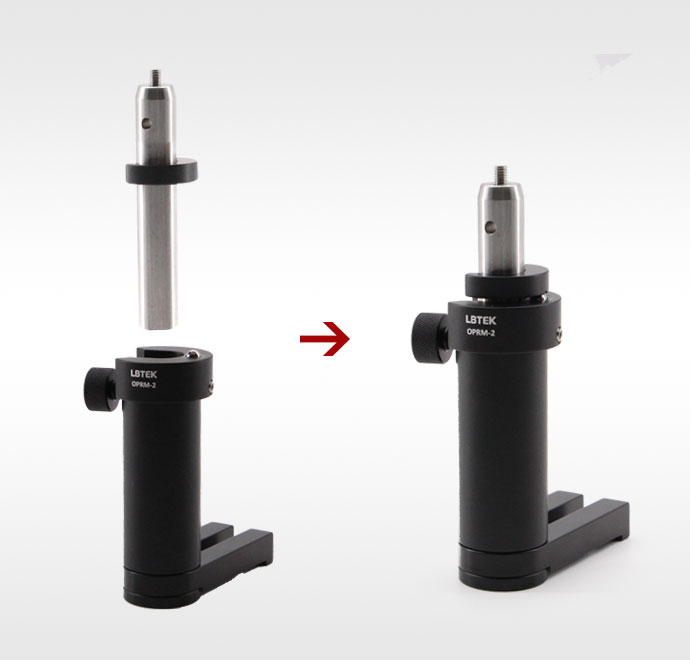

OPRM-2用于保持高度和旋转定向
产品型号 | 夹持直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| OPRM-2 | Ø12.7 mm | ¥195.00 | 当天 | 加入购物车 |
Ø12.7 mm接杆套环
- 材质：6061-T6铝合金
- 夹持直径：Ø12.7 mm
- 厚度6 mm
- 可一包五个购买

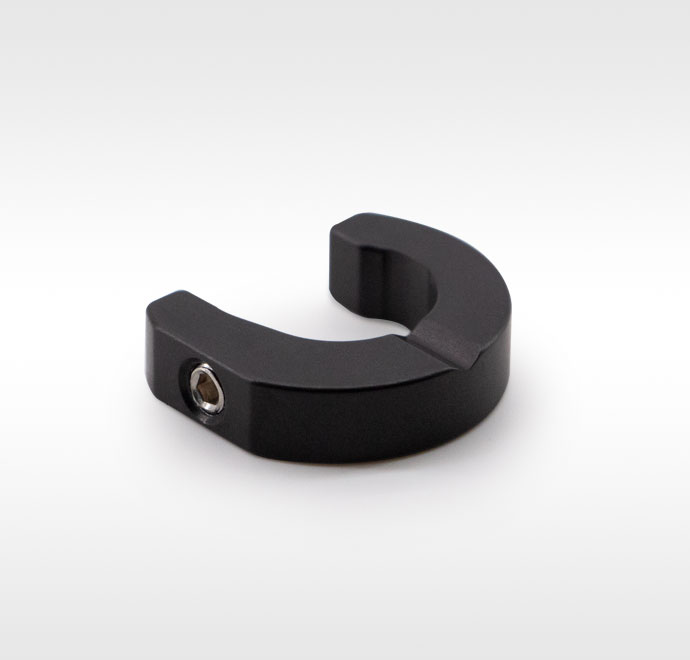

LBTEK提供的Ø12.7 mm接杆套环通过紧定螺丝固定在Ø12.7 mm接杆上，套环可灵活安装在接杆支架顶部而不影响安装器件的高度，也可与OPRM-2组件中接杆支架套环配合，使旋转方向固定。
OPRM-3用于保持接杆高度
产品型号 | 夹持直径 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OPRM-3-P5 | Ø12.7 mm | 5个 | ¥272.00 | 当天 | 加入购物车 | ||
| OPRM-3 | Ø12.7 mm | 1个 | ¥56.00 | 当天 | 加入购物车 |

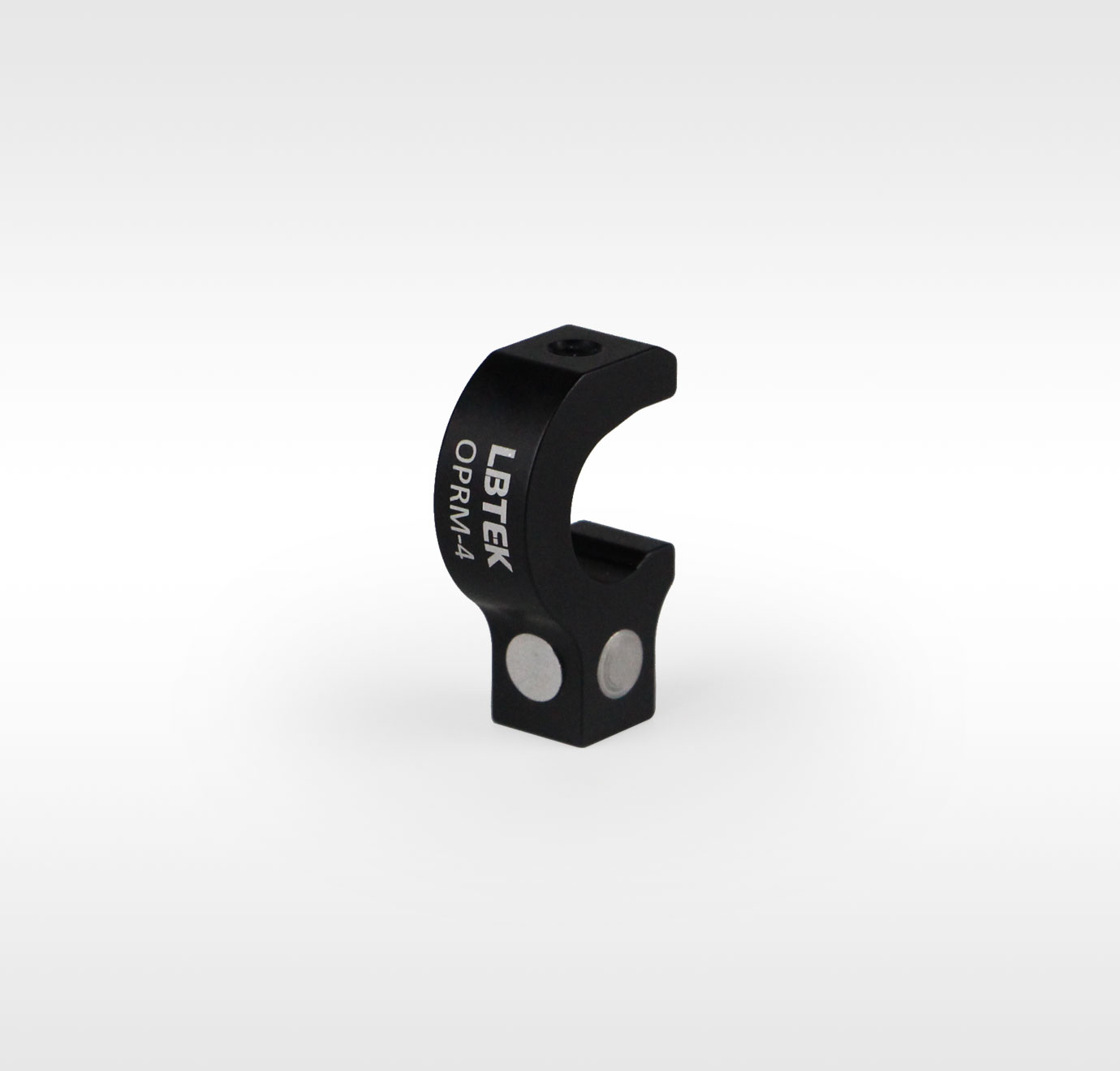

接触块
- 作为移动元件的中间界面使用
- 具有五个耐磨接触垫，用于定位元件
- 可锁定滑入式套环设计，连接Ø12.7 mm接杆
当光学元件及其安装座在平移或旋转过程中需要一个平面时，OPRM-4接触块可作为中间界面使用，此外，还可以支撑接杆维持其高度。该接触块的顶部，底部和侧面共有五个接触垫，便于简单灵活使用。OPRM-4安装在Ø12.7 mm接杆的外径上时，可用位于侧面M4胶头螺钉进行固定。
OPRM-4接触块与OPRM-6可调固定挡块配合使用，可作为旋转挡块
产品型号 | 夹持直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| OPRM-4 | 12.7 mm | ¥195.00 | 当天 | 加入购物车 |

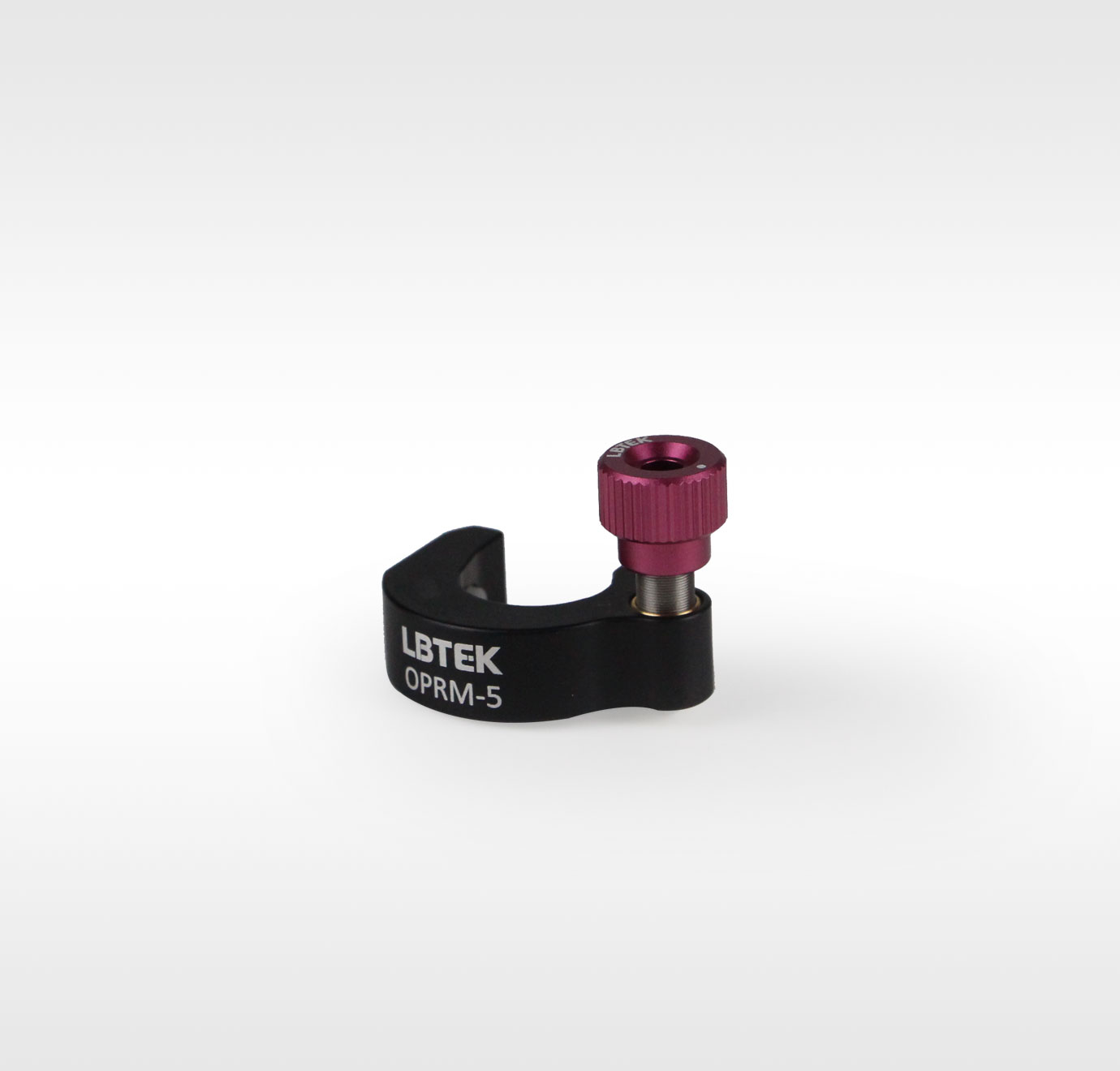

可调定位器
- 调节精度：0.25mm/转
- 可锁定滑入式套环设计，用于连接Ø12.7 mm接杆
- M5×0.25六角调节器可替换
LBTEK 提供的OPRM-5可调定位器用于精密定位接杆轴向高度。该定位器包含一个高精细的M5×0.25六角调节器，可使用2 mm六角扳手对其进行精细定位。如果需要较长或较短的行程范围，可用任意其他M5×0.25六角调节器替换该调节器。右图为可调定位器安装在Ø12.7 mm接杆的外径上，以移动Ø12.7 mm接杆，可用位于侧面M4胶头螺钉进行固定。

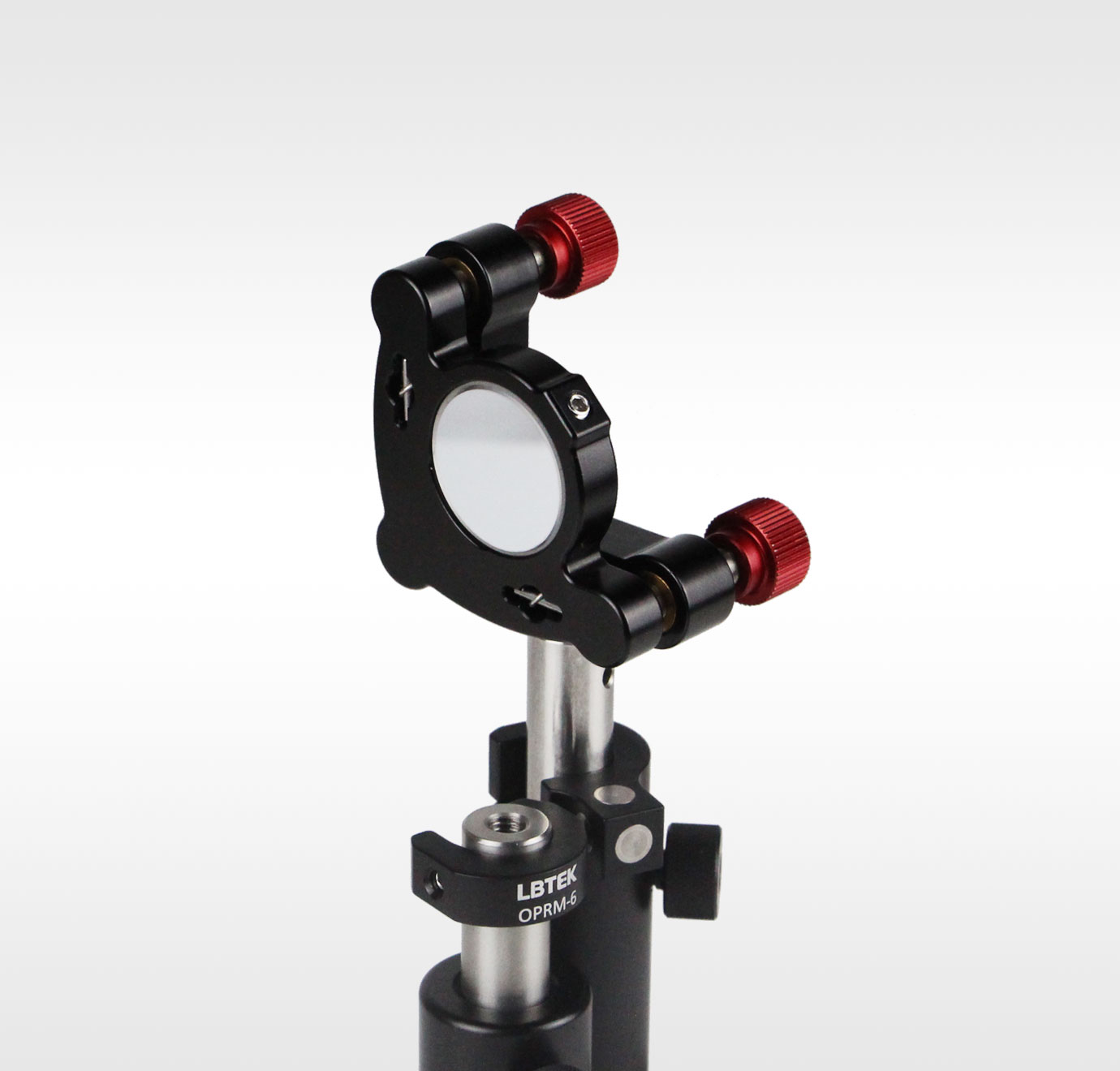

OPRM-5可调定位器与OPRM-4接触块配合使用
产品型号 | 夹持直径 | 可调高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OPRM-5 | Ø12.7 mm | 8.75 mm | ¥300.00 | 当天 | 加入购物车 |

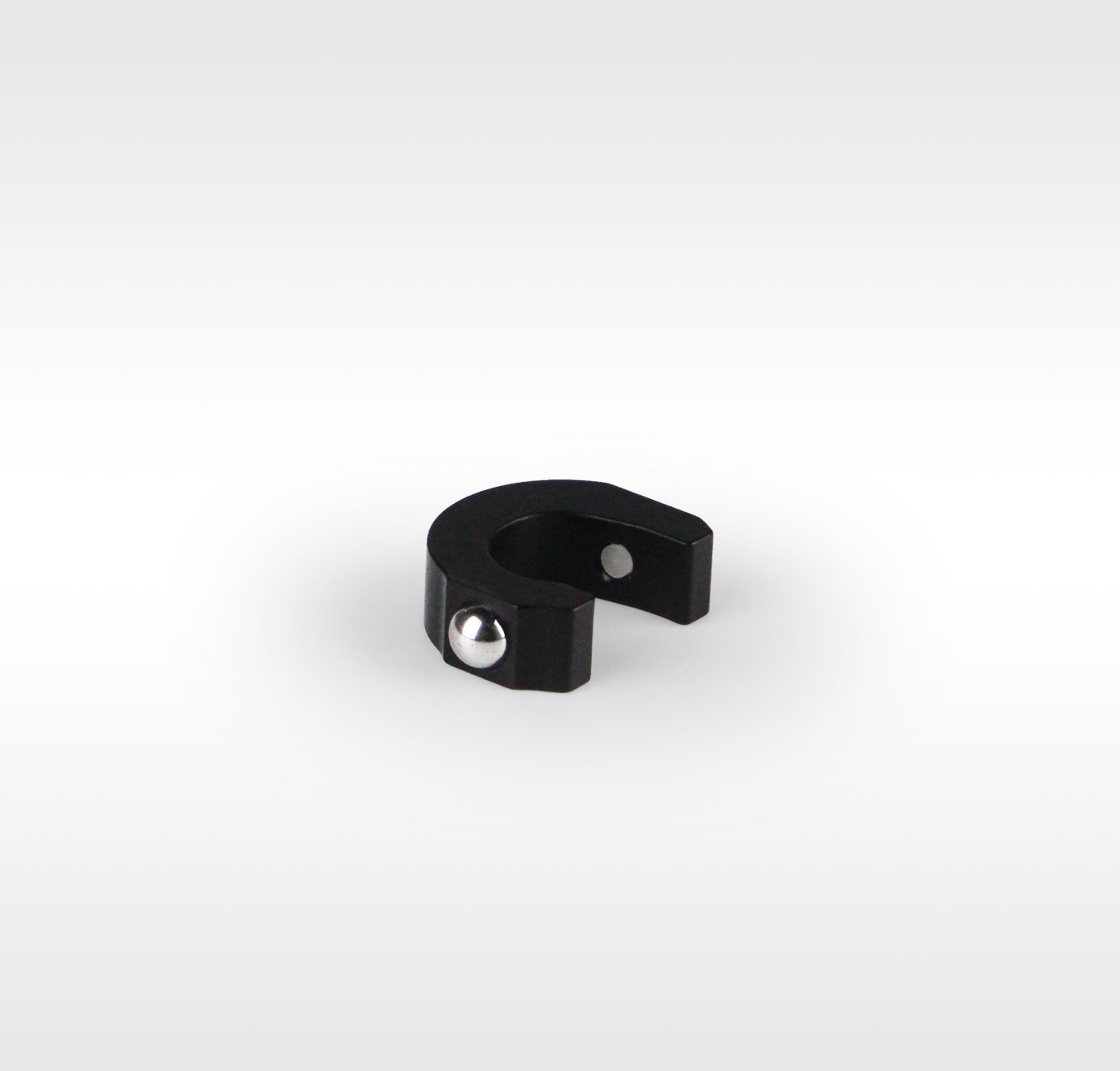

可调固定挡块
- 作为挡块或参考边缘使用
- 硬化不锈钢滚珠单点接触
- 可锁定滑入式套环设计，连接Ø12.7 mm接杆
LBTEK 提供的OPRM-6可调式固定挡块与OPRM-4接触块配合使用时，可作为旋转挡块。另外，可同时使用多个该挡块，以构建参考边缘。它非常适用于系统内部光学元件的重复定位，以及需要在应用中更换多个元件的情况。OPRM-6一端的硬化钢球确保单点接触，安装在Ø12.7 mm接杆的外径上，可用位于侧面M4胶头螺钉进行固定。

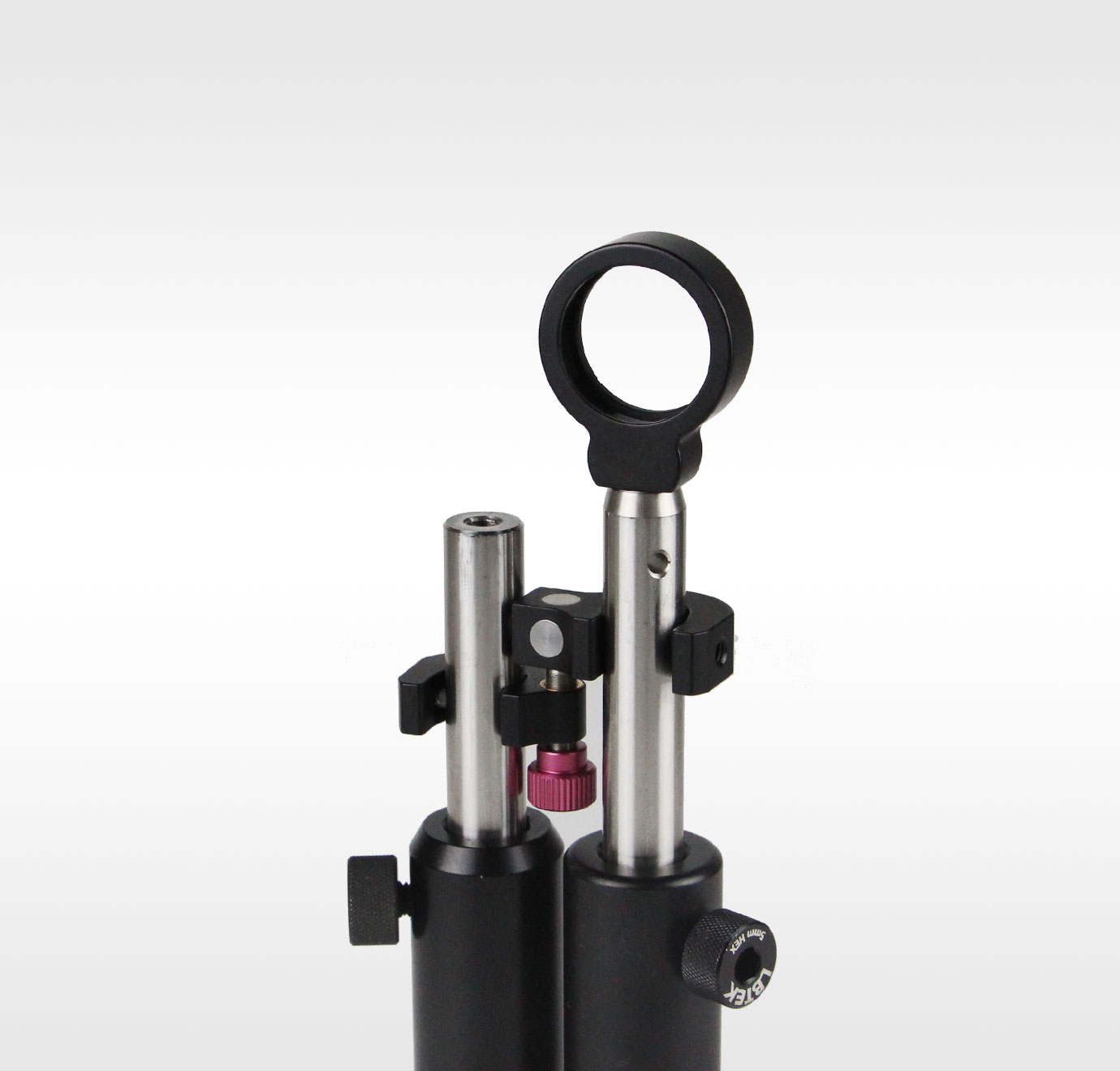

OPRM-4接触块与OPRM-6可调固定挡块配合使用，可作为旋转挡块
产品型号 | 夹持直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| OPRM-6 | Ø12.7 mm | ¥153.00 | 当天 | 加入购物车 |
