麓邦商城—25 mm行程标准手动位移台

产品说明

提供单轴/两轴/三轴手动线性位移台
分为末端直驱、左侧驱动和右侧驱动三种驱动类型
直线交叉滚柱导轨，可用于高负载和高定位精度
多个单轴位移台可自由组装成XY轴和XYZ轴位移台

LBTEK手动线性位移台采用直线交叉滚柱导轨，并配合进口微分头，可用于高负载。25 mm行程手动线性位移台台面尺寸有100 mm×100 mm和80 mm×80 mm两种尺寸，带M6螺纹孔。提供单轴、XY和XYZ三种手动线性位移台，同时又分为末端直驱、左侧驱动和右侧驱动三种驱动类型，测微头最小刻度为10 μm，直线位移精度达到3 μm以内。LBTEK多个单轴手动线性位移台可以自由组合为XY轴和XYZ轴位移台，两个单轴线性位移台通过附送的内六角螺钉组装成一个XY轴线性位移台。另外将一个XY轴线性位移台通过直角转接板可以和一个单轴线性位移台组合成一个XYZ轴线性位移台。

产品属性

材质6061-T6铝合金

轴数单轴/两轴/三轴

行程25 mm

测微头最小刻度10 μm

直线度3 μm

80 mm×80 mm台面，单轴线性位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：80 mm×80 mm
行程：25 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK单轴线性位移台采用标准测微头驱动，台面尺寸为80 mm×80 mm，行程25 mm。该系列产品主体材料采用铝合金，兼顾强度与轻量化，表面经氧化处理，外观简洁耐用。产品采用精密导轨结构，直线度为3 μm，移动平行度为10 μm，运行平稳，定位可靠。测微头最小刻度为10 μm，承载能力达392 N，满足常规光学实验和精密定位的负载需求。该系列产品根据微分头安装位置分为末端直驱、右侧驱动和左侧驱动三种类型，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

光学元件安装在位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS80-25C1 新品	80 mm×80 mm	±12.5 mm	末端直驱	单轴	¥1,510.00	当天	加入购物车
HCLS80-25L1 新品	80 mm×80 mm	±12.5 mm	左侧驱动	单轴	¥1,510.00	当天	加入购物车
HCLS80-25R1 新品	80 mm×80 mm	±12.5 mm	右侧驱动	单轴	¥1,510.00	当天	加入购物车

80 mm×80 mm台面，XY轴线性位移台，带标准测微头

XY轴线性位移台，带标准测微头
台面尺寸：80 mm×80 mm
行程：25 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK两轴线性位移台采用标准测微头驱动，台面尺寸为80 mm×80 mm，X、Y轴行程均为25 mm。该系列产品主体材料采用铝合金，兼顾强度与轻量化，表面经氧化处理，外观简洁耐用。产品采用精密导轨结构，直线度为3 μm，移动平行度为20 μm，运行平稳，定位可靠。测微头最小刻度为10 μm，承载能力达392 N，满足常规光学实验和精密定位的负载需求。该系列产品根据微分头安装位置分为末端直驱、右侧驱动和左侧驱动三种类型，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

光学元件安装在位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS80-25C2 新品	80 mm×80 mm	±12.5 mm	末端直驱	两轴	¥3,000.00	当天	加入购物车
HCLS80-25L2 新品	80 mm×80 mm	±12.5 mm	左侧驱动	两轴	¥3,000.00	当天	加入购物车
HCLS80-25R2 新品	80 mm×80 mm	±12.5 mm	右侧驱动	两轴	¥3,000.00	当天	加入购物车

80 mm×80 mm台面，XYZ轴线性位移台，带标准测微头

XYZ轴方向驱动，带标准测微头
台面尺寸：80 mm×80 mm
行程：25 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XYZ轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为25 mm，测微头最小刻度为10 μm。位移台台面尺寸为80 mm×80 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺钉固定位移台的位置。

光学元件安装在位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS80-25C3 新品	80 mm×80 mm	25 mm	末端直驱	三轴	¥4,990.00	6周	加入购物车
HCLS80-25R3 新品	80 mm×80 mm	25 mm	右侧驱动	三轴	¥4,990.00	当天	加入购物车
HCLS80-25L3 新品	80 mm×80 mm	25 mm	左侧驱动	三轴	¥4,990.00	当天	加入购物车

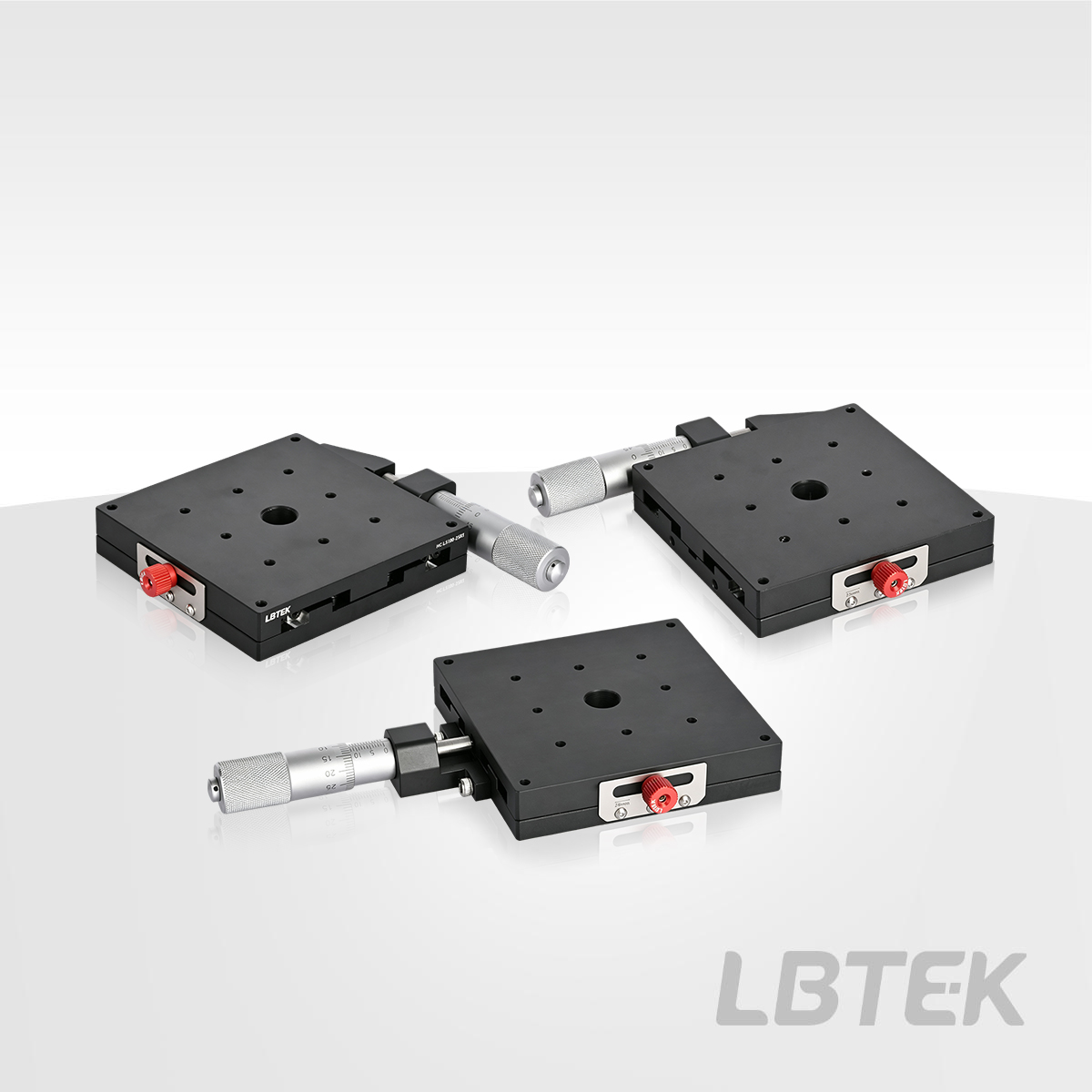

100 mm×100 mm台面，单轴线性位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：100 mm×100 mm
行程：25 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK单轴线性位移台为标准测微头驱动的手动线性位移台，台面尺寸为100 mm×100 mm，行程25 mm。该系列产品主体材料采用铝合金，兼顾强度与轻量化，表面经氧化处理，外观简洁耐用。产品采用精密导轨结构，直线度为3 μm，移动平行度为15 μm，运行平稳，定位可靠。测微头最小刻度为10 μm，承载能力达490 N，满足常规光学实验和精密定位的负载需求。该系列产品根据微分头安装位置分为末端直驱、右侧驱动和左侧驱动三种类型，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

光学元件安装在位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS100-25C1 新品	100 mm×100 mm	±12.5 mm	末端直驱	单轴	¥1,880.00	当天	加入购物车
HCLS100-25L1 新品	100 mm×100 mm	±12.5 mm	左侧驱动	单轴	¥1,880.00	当天	加入购物车
HCLS100-25R1 新品	100 mm×100 mm	±12.5 mm	右侧驱动	单轴	¥1,880.00	当天	加入购物车

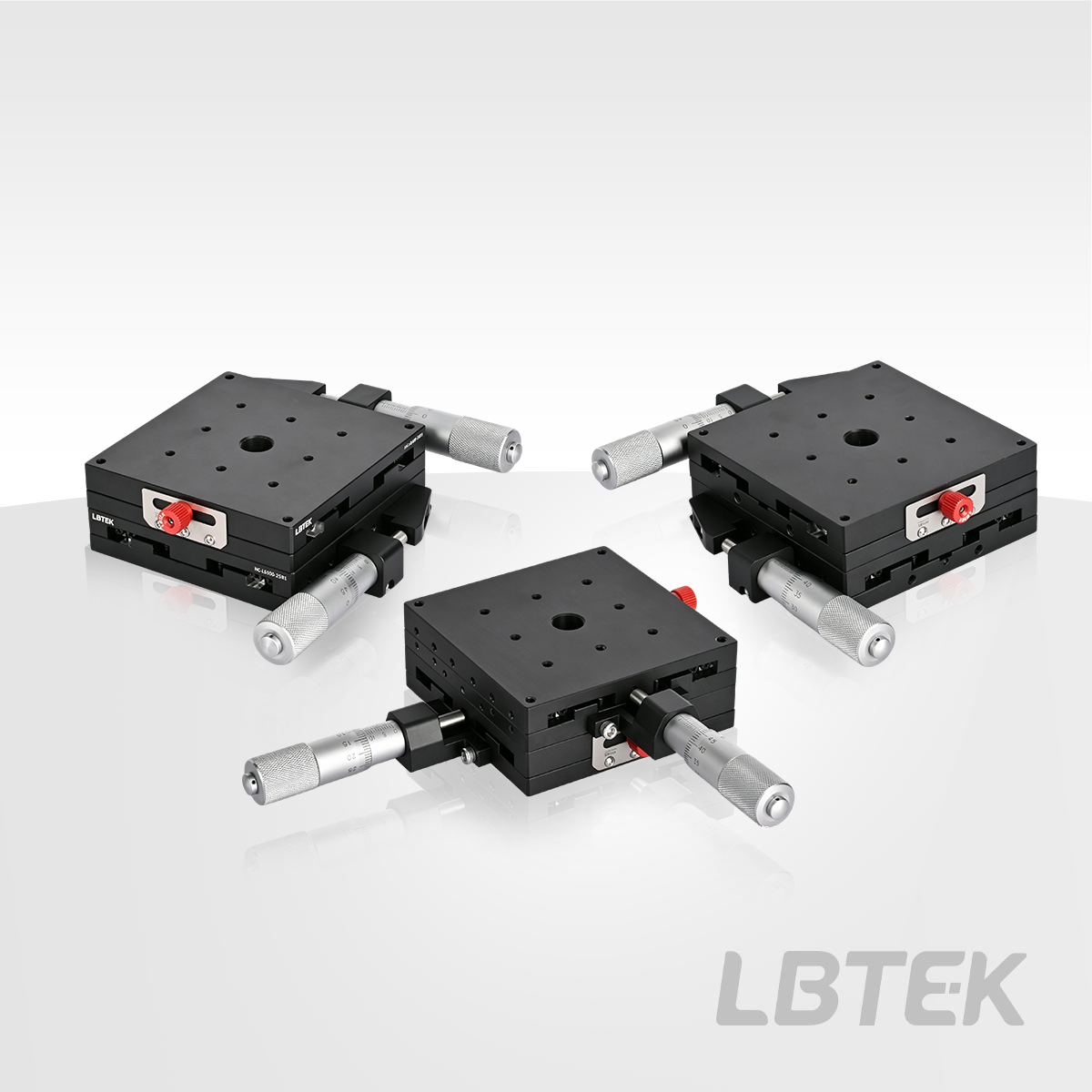

100 mm×100 mm台面，XY轴线性位移台，带标准测微头

XY轴线性位移台，带标准测微头
台面尺寸：100 mm×100 mm
行程：25 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK两轴线性位移台为标准测微头驱动的手动XY轴位移台，台面尺寸为100 mm×100 mm，X、Y轴行程均为25 mm。该系列产品主体材料采用铝合金，兼顾强度与轻量化，表面经氧化处理，外观简洁耐用。产品采用精密导轨结构，直线度为3 μm，移动平行度为25 μm，运行平稳，定位可靠。测微头最小刻度为10 μm，承载能力达490 N，满足常规光学实验和精密定位的负载需求。该系列产品根据微分头安装位置分为末端直驱、右侧驱动和左侧驱动三种类型，便于与不同光路布局匹配，适合激光对准、光纤耦合、光谱分析等应用场景。

光学元件安装在位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS100-25C2 新品	100 mm×100 mm	±12.5 mm	末端直驱	两轴	¥3,750.00	当天	加入购物车
HCLS100-25R2 新品	100 mm×100 mm	±12.5 mm	右侧驱动	两轴	¥3,750.00	当天	加入购物车
HCLS100-25L2 新品	100 mm×100 mm	±12.5 mm	左侧驱动	两轴	¥3,750.00	当天	加入购物车

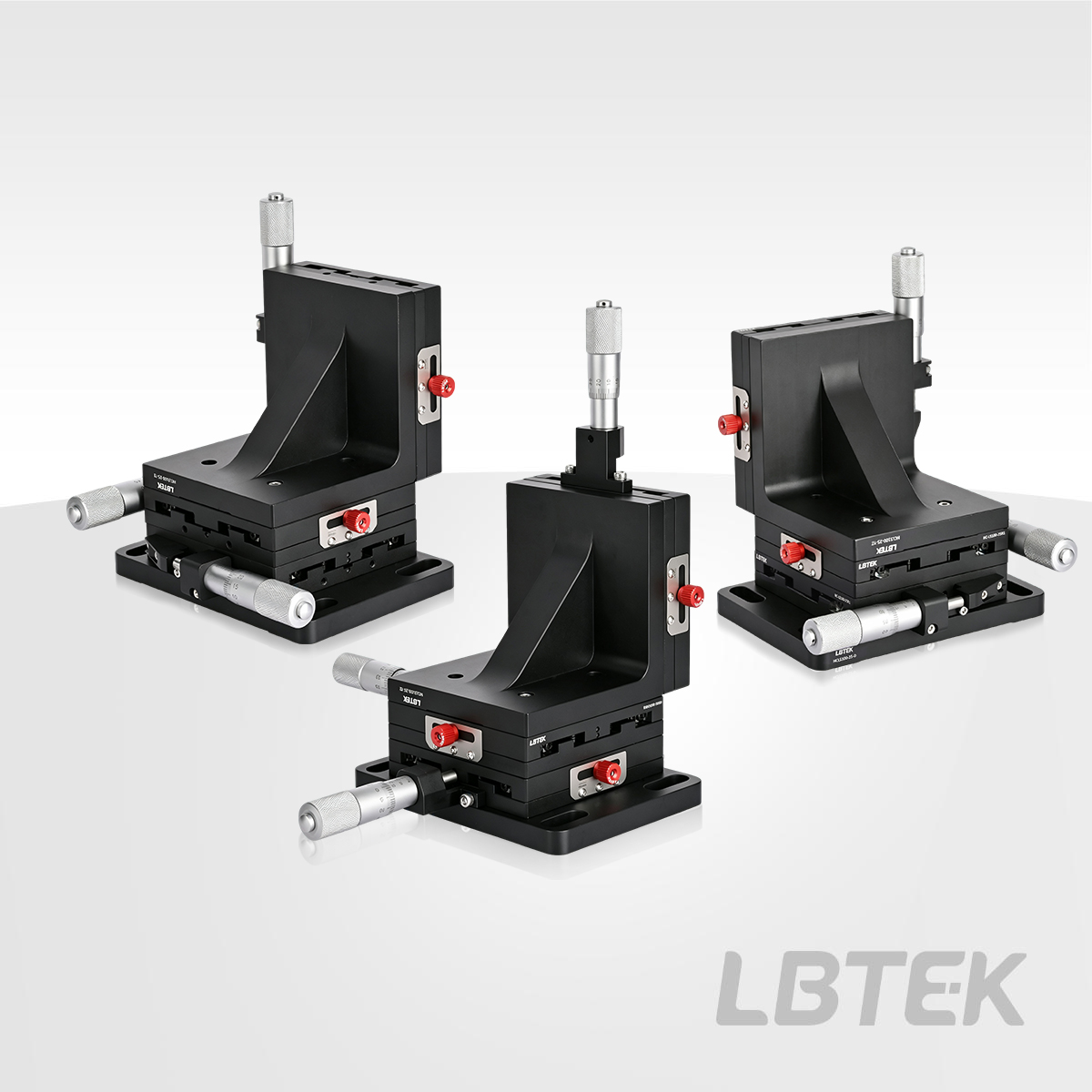

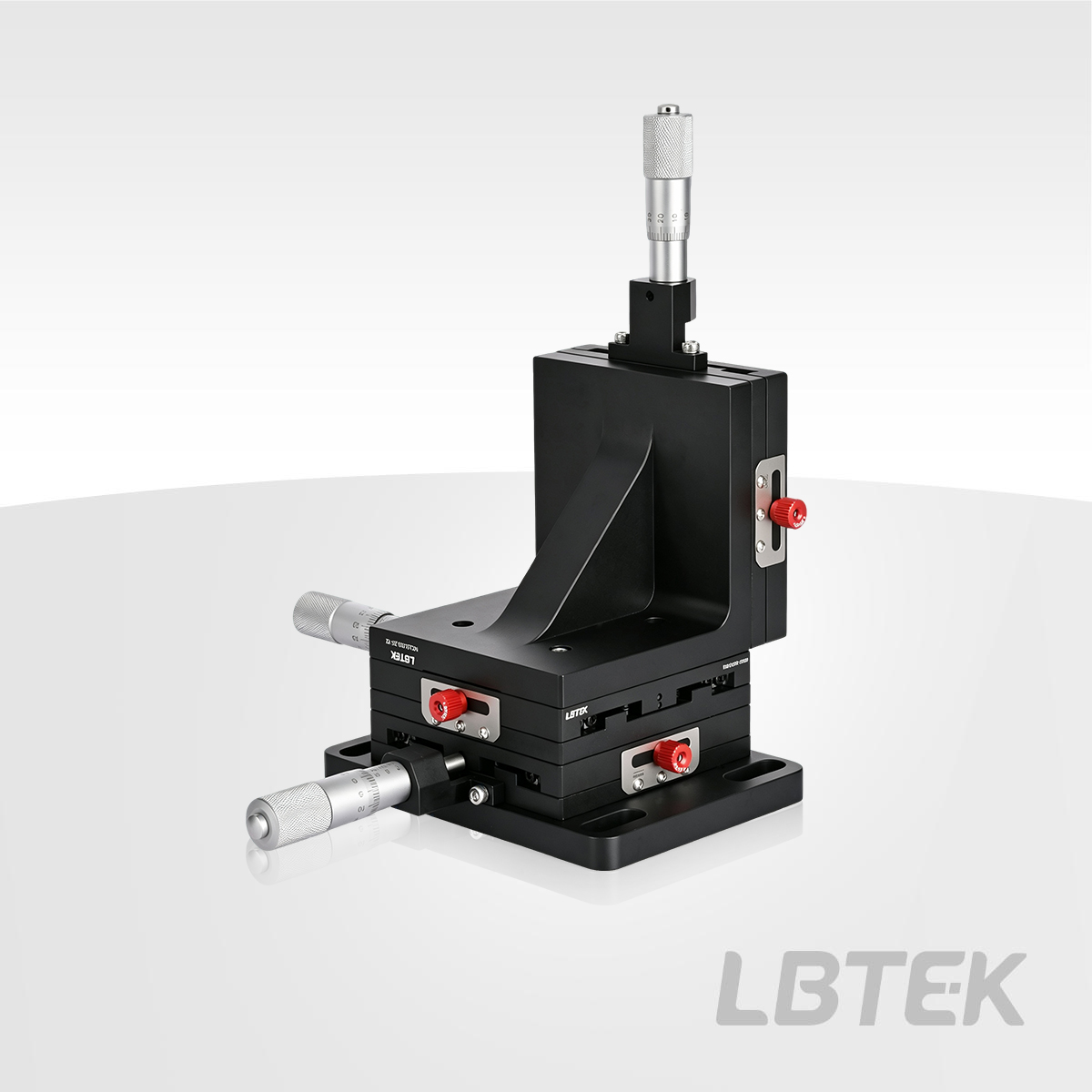

100 mm×100 mm台面，XYZ轴线性位移台，带标准测微头

XYZ轴方向驱动，带标准测微头
台面尺寸：100 mm×100 mm
行程：25 mm
测微头最小刻度：10 μm
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XYZ轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为25 mm，测微头最小刻度为10 μm。位移台台面尺寸为100 mm×100 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺钉固定位移台的位置。

光学元件安装在位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
HCLS100-25C3 新品	100 mm×100 mm	25 mm	末端直驱	三轴	¥5,720.00	6周	加入购物车
HCLS100-25L3 新品	100 mm×100 mm	25 mm	左侧驱动	三轴	¥5,720.00	6周	加入购物车
HCLS100-25R3 新品	100 mm×100 mm	25 mm	右侧驱动	三轴	¥5,720.00	6周	加入购物车

100 mm直角转接板

主体材质6061-T6铝合金
黑色阳极氧化
4个M4螺纹孔，4个M4沉头孔

LBTEK提供的直角转接板为铝合金材质，精度高，刚性好，带M4沉头孔、M4螺纹孔，用于固定和转接机械件。可与LBTEK提供的HCLS100-25××系列位移台配合使用，常用于垂直安装两个位移台，将XY轴位移台与单轴位移台组合成XYZ轴位移台，或将两个单轴位移台组装成XZ轴位移台。安装面垂直度0.04 mm，保证多轴组装后的正交精度。购买LBTEK HCLS100-25-YZ直角转接板赠送2个M6圆柱头内六角螺钉。

HCLS100-25-YZ适用于HCLS100-25系列滑台

	产品型号	外廓尺寸	安装孔	文件	单价	对比	发货日期
	HCLS100-25-YZ	100 mm×100 mm×105 mm	4个M4螺纹孔，4个M4沉头孔		¥391.00		当天	加入购物车

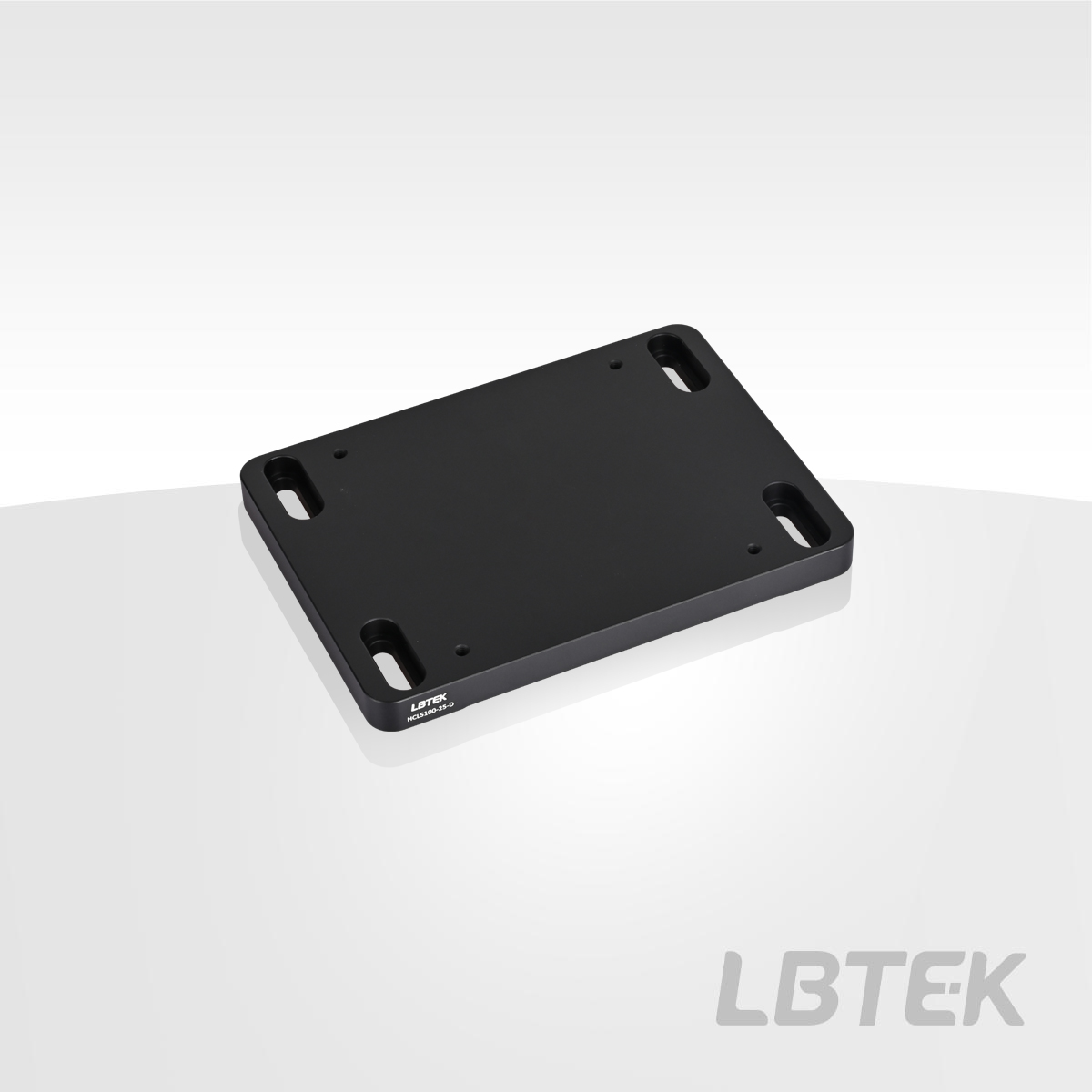

100 mm位移台安装底板

材质：6061-T6铝合金
安装孔规格：M6槽孔
螺纹孔规格：M6

LBTEK提供位移台安装底板适用于安装台面尺寸为100 mm×100 mm的位移台，铝合金材质提供良好的刚性。附带M6螺纹孔，可将位移台固定在底板上。两条M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M6安装螺钉。

HCLS100-25-D适用于HCLS100-25系列滑台

	产品型号	螺纹孔规格	外形尺寸	文件	单价	对比	发货日期
	HCLS100-25-D	M4	150 mm×110 mm×12 mm		¥266.00		当天	加入购物车

80 mm直角转接板

主体材质6061-T6铝合金
黑色阳极氧化
9个M6螺纹孔，4个M4螺纹孔

LBTEK提供的直角转接板为铝合金材质，精度高，刚性好，带M6沉头孔、M4螺纹孔和M6螺纹孔，用于固定和转接机械件。可与LBTEK提供的HCLS80-25××系列滑台配合使用，常用于垂直安装两个位移台，将XY轴位移台与单轴位移台组合成XYZ轴位移台，或将两个单轴位移台组装成XZ轴位移台。安装面垂直度0.04 mm，保证多轴组装后的正交精度。购买LBTEK HCLS100-25-YZ直角转接板赠送2个M6圆柱头内六角螺钉。

HCLS80-25-YZ适用于HCLS80-25××系列滑台

	产品型号	外廓尺寸	文件	文件	单价	对比	发货日期
	HCLS80-25-YZ	65 mm×86 mm×30 mm			¥391.00		2周	加入购物车

80 mm位移台安装底板

材质：6061-T6铝合金
安装孔规格：M6槽孔
螺纹孔规格：M6

LBTEK提供位移台安装底板适用于安装台面尺寸为80 mm×80 mm的位移台，铝合金材质提供良好的刚性。附带M6螺纹孔，可将位移台固定在底板上。两条M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M6安装螺钉。

HCLS80-25-D适用于安装台面尺寸为80 mm×80 mm的位移台

	产品型号	适用位移台台面尺寸	螺纹孔规格	文件	文件	单价	对比	发货日期
	HCLS80-25-D	80 mm × 80 mm	M6			¥266.00		当天	加入购物车
