产品说明

提供尺寸更小、更稳定的Z轴升降调节
移动导轨使用钢球和淬火钢线，是一种比较适用于承载轻量物品的平台

LBTEK Z轴水平升降位移台，采用杠杆驱动结构，移动导轨使用HQG与钢球结构，并配合优质微分头，具备一定载荷承载能力和高定位精度，非常适用于安装需要调节高度的光机械组件。此外，LBTEK 提供的Z轴水平升降位移台可与HCLS60及HCLS40系列手动线性位移台组装成XZ/YZ/XYZ轴位移台。另带手拧锁紧螺钉，并提供内六角扳手槽口紧固结构，Z轴水平升降位移台到达预定位置后可锁紧固定。台面和底座都有标准孔距的M4/M3安装螺纹孔及通孔阵列，以满足常用安装要求。

产品属性

材质铝合金

表面处理黑色阳极氧化

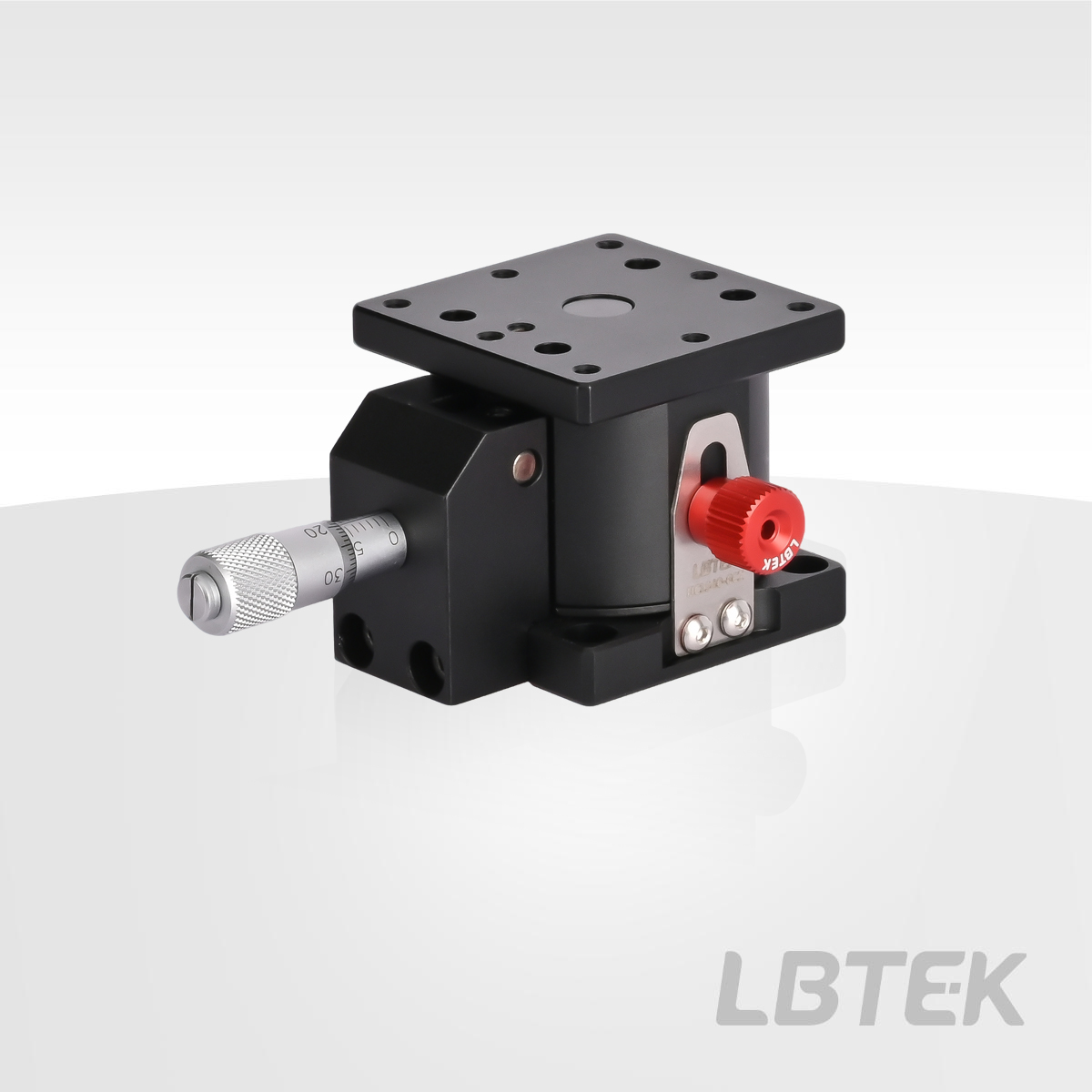

40 mm×40 mm台面，Z轴水平升降位移台

台面尺寸 40 mm×40 mm

LBTEK Z轴水平升降位移台采用杠杆驱动结构，配合一组特制导轨导向，搭载优质微分头，提供稳定可靠的 Z 向升降调节与较高定位精度。本型号（HCLS40-6CZ）主体采用铝合金，表面经黑色阳极氧化处理；台面尺寸 40 mm×40 mm，Z 轴行程 6 mm，微分头最小刻度 10 μm。产品直线度可达 5 μm，底座与台面平行度 80 μm，移动平行度 20 μm，Z 向承重能力 29.4(3kgf)，台体自重 0.14 kg。台体带手拧锁紧螺钉及内六角槽口紧固结构，到位后可锁紧固定。台面带 M3螺纹孔，便于与 HCLS40系列线性位移台组合为 XZ/YZ/XYZ 台；底部四个安装孔可用 M3 螺丝固定于HCLS40-13-D安装板上。购买附送4 个 M3 内六角圆柱头螺钉及 2.5 mm 短头内六角扳手。

带锁紧结构

	产品型号	台面尺寸	Z轴调节行程	文件	单价	对比	发货日期
	HCLS40-6CZ 新品	40 mm×40 mm	6 mm		¥1,675.00		当天	加入购物车

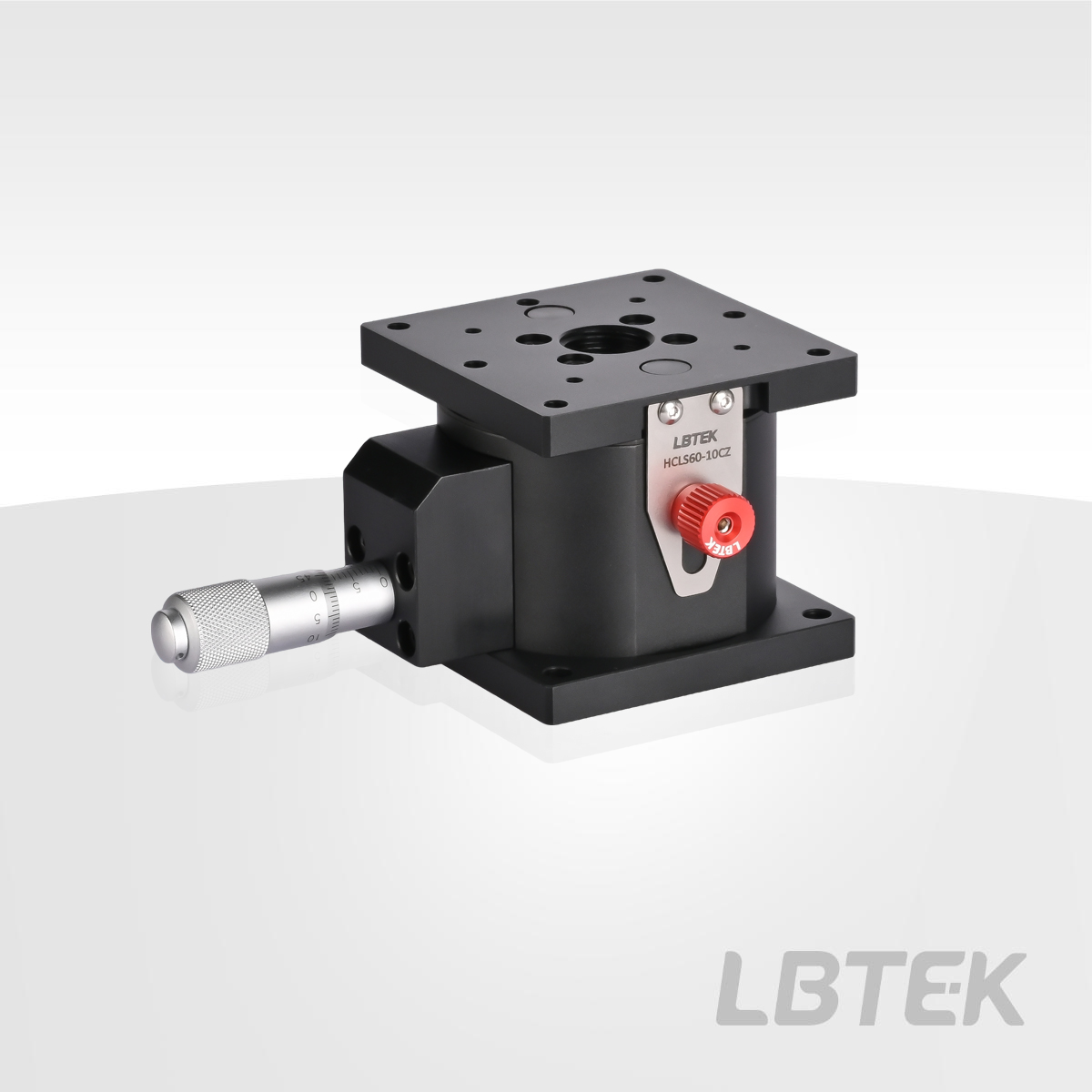

60 mm×60 mm台面，Z轴水平升降位移台

台面尺寸 60 mm×60 mm

LBTEK Z轴水平升降位移台采用杠杆驱动结构，配合一组特制导轨导向，搭载优质微分头，提供稳定可靠的 Z 向升降调节与较高定位精度。本型号（HCLS60-10CZ）主体采用铝合金，表面经黑色阳极氧化处理；台面尺寸 60 mm×60 mm，Z 轴行程 10 mm，微分头最小刻度 10 μm。产品直线度可达 2.5 μm，底座与台面平行度 80 μm，移动平行度 20 μm，Z 向承重能力49(5kgf)，台体自重 0.4kg。台体带手拧锁紧螺钉及内六角槽口紧固结构，到位后可锁紧固定。台面带 M4 螺纹孔，并配 2 个定位孔，便于与 HCLS60 系列线性位移台组合为 XZ/YZ/XYZ 台；底部四个安装孔可用 M4 螺丝固定于 HCLS60-13-D安装板上。购买4 个 M4 内六角圆柱头螺钉及 3 mm 短头内六角扳手。

带锁紧结构

	产品型号	台面尺寸	Z轴调节行程	文件	单价	对比	发货日期
	HCLS60-10CZ 新品	60 mm×60 mm	10 mm		¥1,835.00		当天	加入购物车
