产品说明

工作波长覆盖190 nm-12 μm
带宽高达400 MHz
横向效应位置探测器/四象限位置探测器

位置传感探测器(Position-Sensing Detector ,PSD)能实时给出入射激光位置变化的信息，通过激光位置的变化观察物体的抖动情况。LBTEK提供两种类型的PSD：横向效应位置探测器和四象限位置探测器。横向效应位置探测器为二维PSD，通过利用电阻元件按比例分配光电流来确定位置；四象限位置探测器由四个象限形光电二极管组成，入射光束的位置是通过比较每个象限内的光强来测得的。PSD为测量位移（包括运动量、距离或角度）以及为镜面控制、显微镜聚焦和光纤发射系统等对准系统提供反馈提供了精确方案。

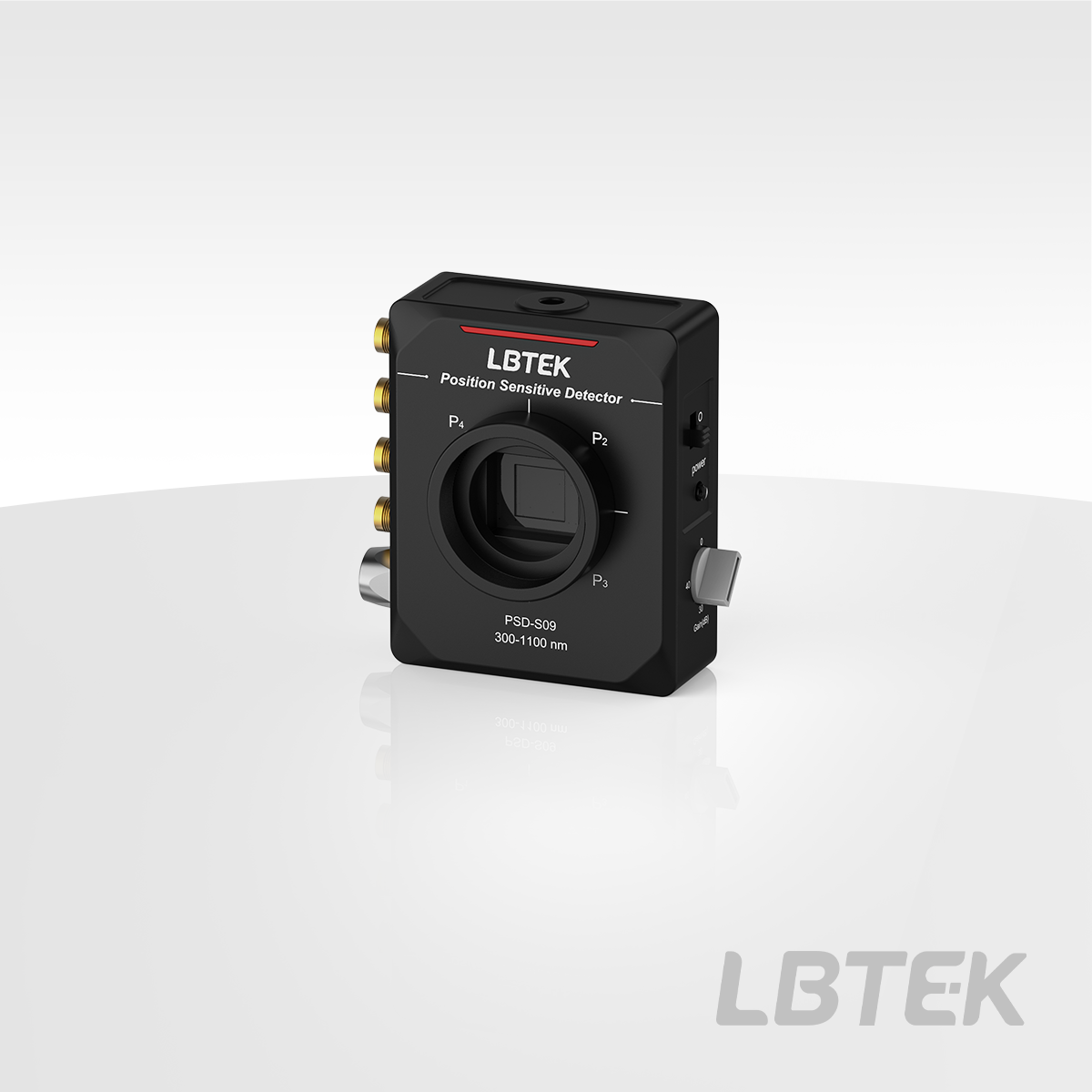

横向效应位置探测器

工作波长：300-1100 nm/800-1700 nm
增益可调
对光束形状不敏感

LBTEK的横向效应位置探测器通过利用电阻元件按比例分配光电流来确定位置，不受光束形状的影响，只要光束在探测器上，就会提供光斑中心的位置信息。有两款探测器可选：PSD-S09工作波段为300-1100 nm，适用<9 mm的光束直径；PSD-G07工作波段为800-1700 nm，适用＜7 mm的光束直径。但为防止光束偏移，我们建议PSD-S09的光束直径为0.2-4.5 mm，PSD-G07的光束直径为0.2-3.5 mm。产品机械外壳底部和顶部均留有1个M4螺纹孔，方便探测器安装到接杆上使用。每个探测器都附带一个±12 V的线性电源。

注：该系列产品附带一个SM1内螺纹的套筒，使用时也可将其拆卸（STEP文件与PDF文件中，均含有该套筒）

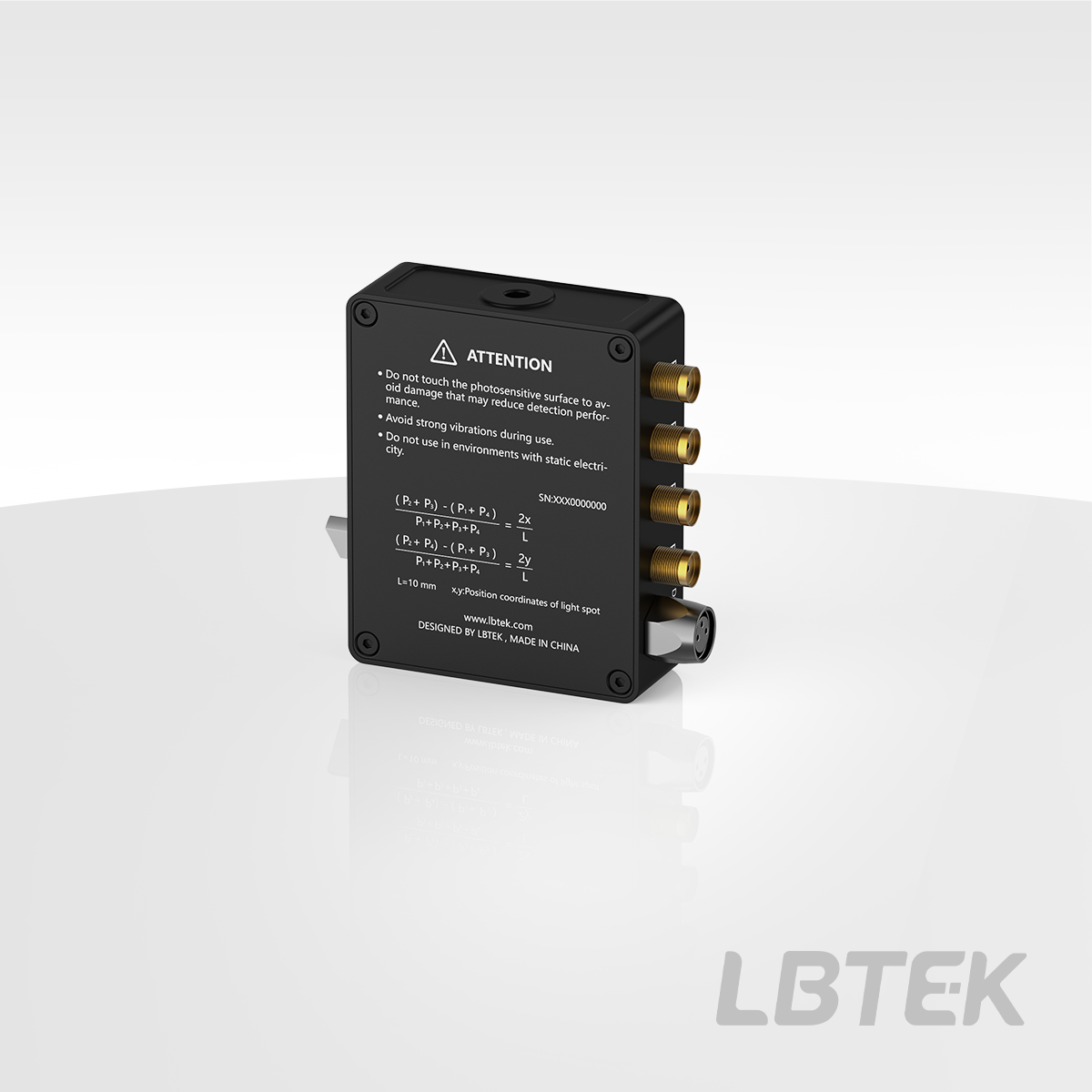

侧面接口示意图

	产品型号	光谱响应范围	带宽	传感器尺寸	文件	单价	对比	发货日期
	PSD-S09 新品	300-1100 nm	DC-175 kHz	9 mm×9 mm		¥10,500.00		5周	加入购物车
	PSD-G07 新品	800-1700 nm	DC-350 kHz	7 mm×7 mm		¥22,500.00		5周	加入购物车

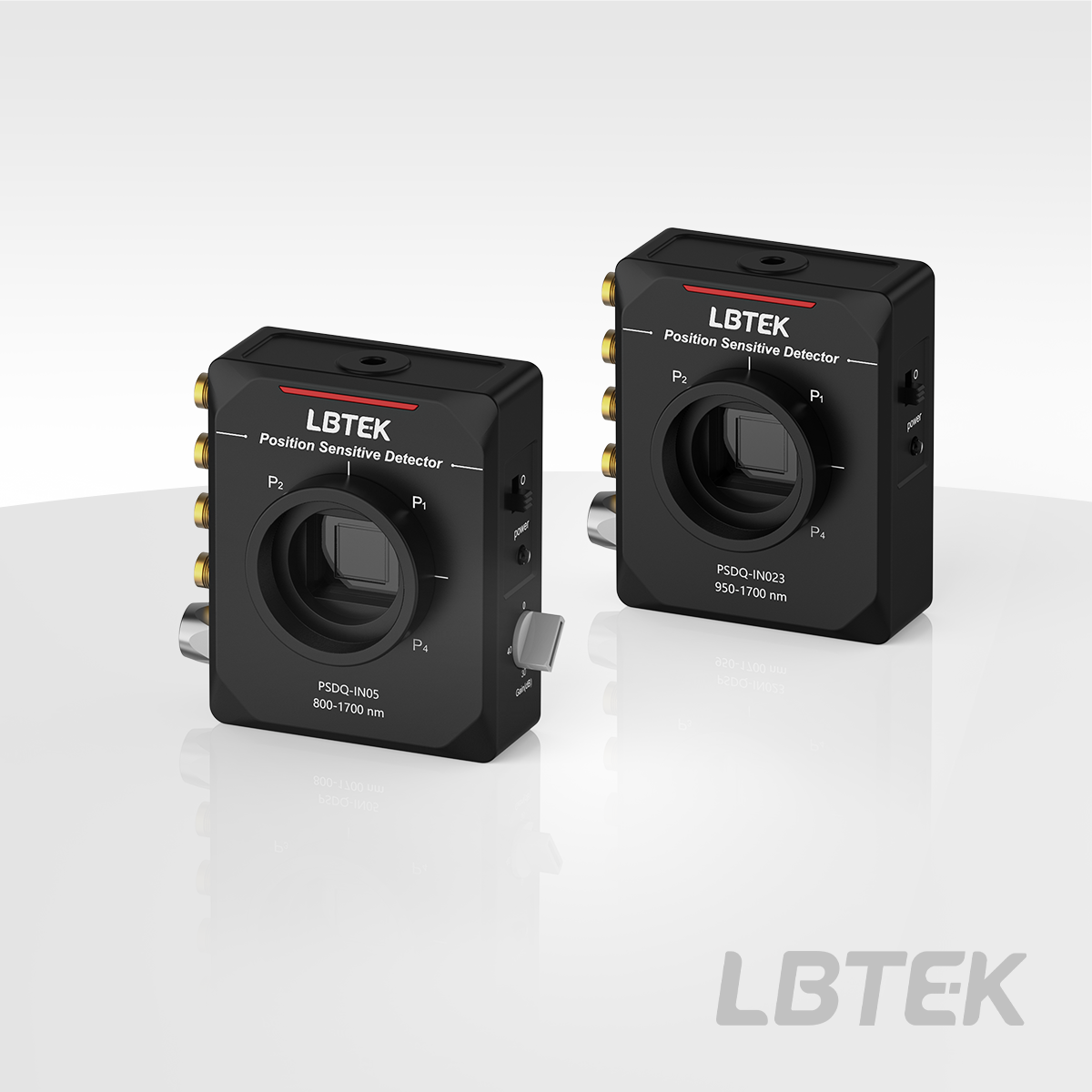

四象限位置探测器

工作波长覆盖190 nm-12 μm
带宽高达400 MHz
可调增益/固定增益

LBTEK的PSDQ系列四象限位置探测器覆盖从紫外到中红外的波长范围（190 nm-12 μm），且有固定增益和可调增益两款可选，可调增益款有4档增益可调，满足不同光强条件下的探测需求，传感器尺寸高达Φ16 mm。固定增益款带宽高达400 MHz。产品机械外壳底部和顶部均留有1个M4螺纹孔，方便探测器安装到接杆上使用。每个探测器都附带一个±12 V的线性电源。

四象限位置探测器通过比较四个独立象限接收的光功率来判断光斑偏移。其位置结果会受到光斑尺寸、光束形状、象限间隙、通道一致性及光强稳定性的影响。因此四象限位置探测器适合用于激光对准、光束稳定、振动监测、自动准直、光学平台反馈。

注：该系列产品附带一个SM1内螺纹的套筒，使用时也可将其拆卸（STEP文件与PDF文件中，均含有该套筒）

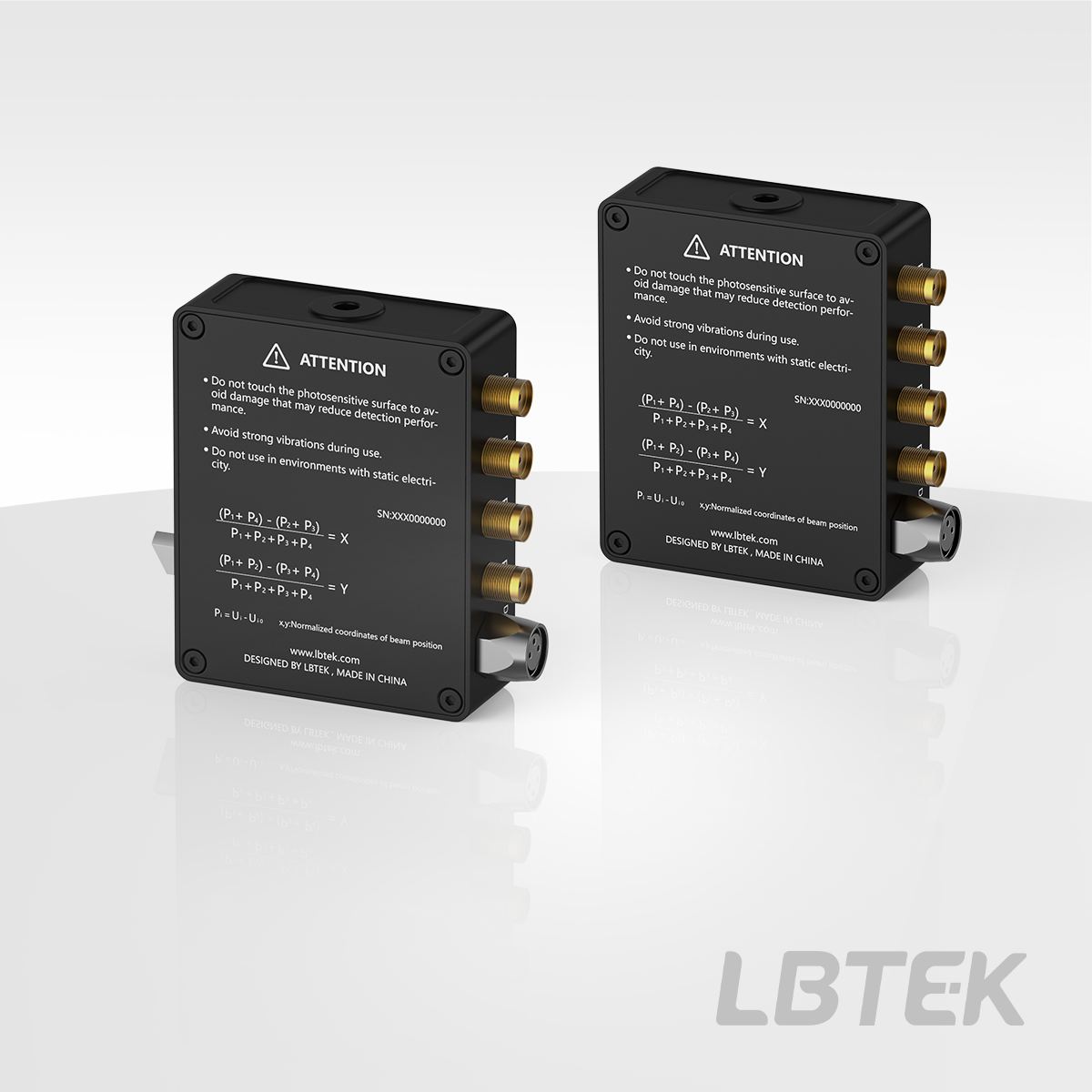

侧面接口示意图

产品型号	光谱响应范围	带宽	传感器尺寸	单价	发货日期
PSDQ-M02 新品	2-12 μm	DC-1.6 MHz	2 mm×2 mm	¥52,950.00	5周	加入购物车
PSDQ-SUV03 新品	190-1100 nm	DC-1.6 MHz	3 mm×3 mm	¥13,800.00	5周	加入购物车
PSDQ-S16 新品	400-1100 nm	DC-1.6 MHz	Ø 16 mm	¥17,500.00	5周	加入购物车
PSDQ-SA04 新品	500-1700 nm	DC-1.6 MHz	Ø4 mm	¥49,800.00	5周	加入购物车
PSDQ-IN05 新品	800-1700 nm	DC-1.6 MHz	Ø 5 mm	¥18,500.00	5周	加入购物车
PSDQ-IN023 新品	950-1700 nm	DC-400 MHz	Ø0.23 mm	¥69,500.00	5周	加入购物车
