产品说明

用途：改变光束形状，对光束进行一维放大
提供未安装或安装在Ø1英寸外壳中的变形棱镜对
放大倍率2.0 - 4.0
提供未镀膜或镀有适用于A膜（400 - 700 nm）、B膜（700 - 1100 nm）或C膜（1100 - 1650 nm）光谱范围的增透膜

LBTEK的变形棱镜对由H-TF8玻璃制成，通过棱镜对光束发生折射，可以一维放大光束，将圆形光束变成椭圆光束，或将椭圆光束变成近似圆形光束。这些变形棱镜对可选未安装版本或安装在一端带SM05(0.535"-40)螺纹的Ø1英寸外壳中，并可选未镀膜版本(只有未安装)或镀有适用于A膜（400 - 700 nm）、B膜（700 - 1100 nm）或C膜（1100 - 1650 nm）光谱范围的增透膜。已安装棱镜对的放大倍率从2.0 到4.0。

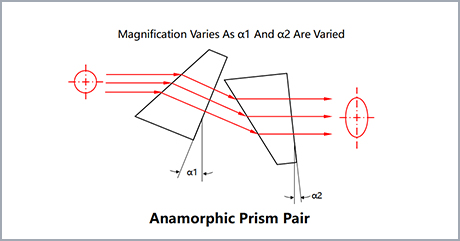

示意图

产品属性

光学元件材质H-TF8

表面平整度（@633 nm）λ/8

表面光洁度（划痕/麻点）40/20

机械外壳直径25.4 mm

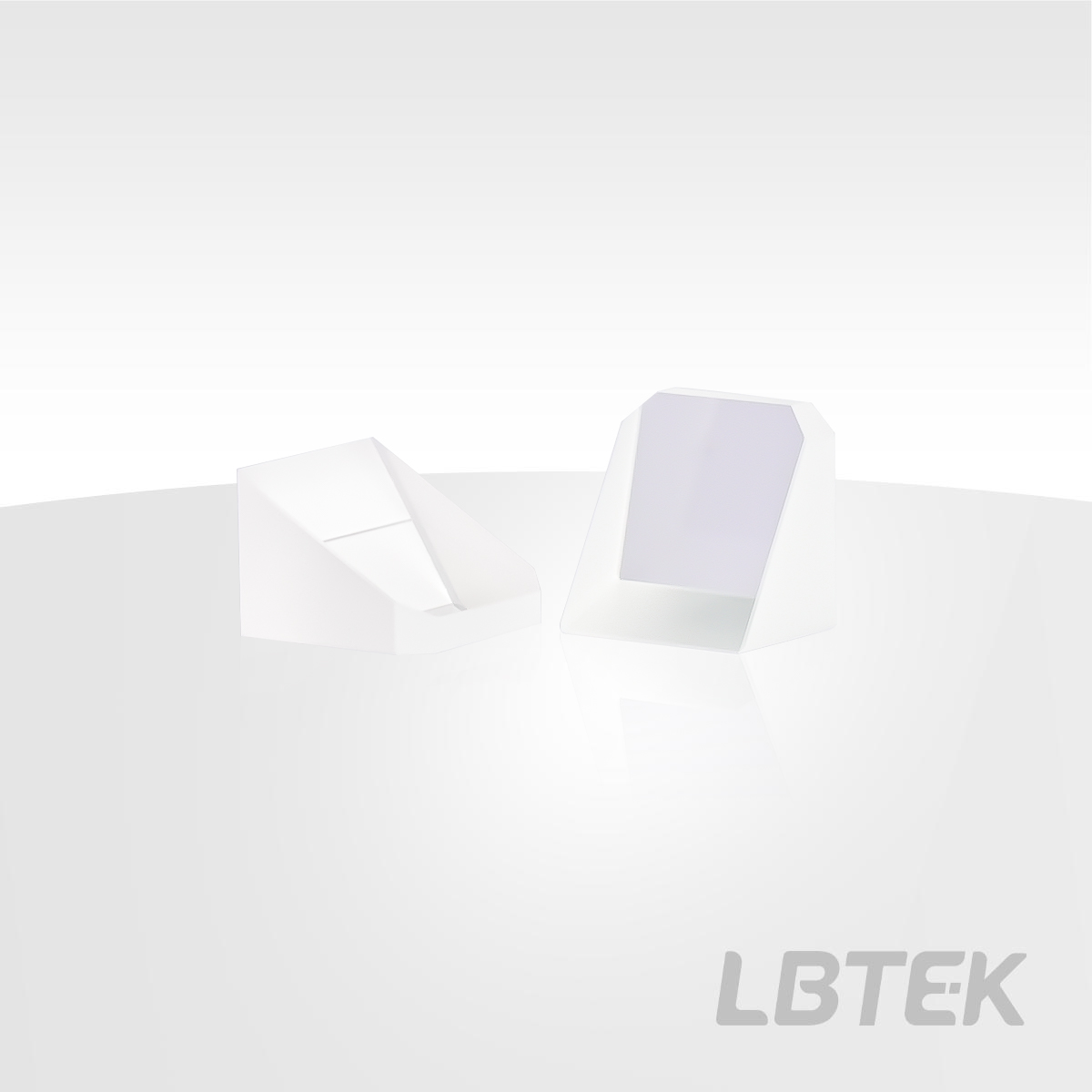

变形棱镜对，未安装

材质：H-TF8
未安装
最大输入光斑：Ø8.0 mm
用途：改变光束形状，对光束进行一维放大
提供未镀膜或镀有适用于A膜（400 - 700 nm）、B膜（700 - 1110 nm）或C膜（1100 - 1650 nm）光谱范围增透膜

LBTEK提供未安装变形棱镜对可选不镀膜或镀增透膜，增透膜适用于400-700 nm (-A)、700-1100 nm (-B)或1100-1650 nm (-C)。光束形状变形放大（一维放大）可以通过改变角度和棱镜偏移进行调节。如有其它定制需求，请联系LBTEK技术支持。

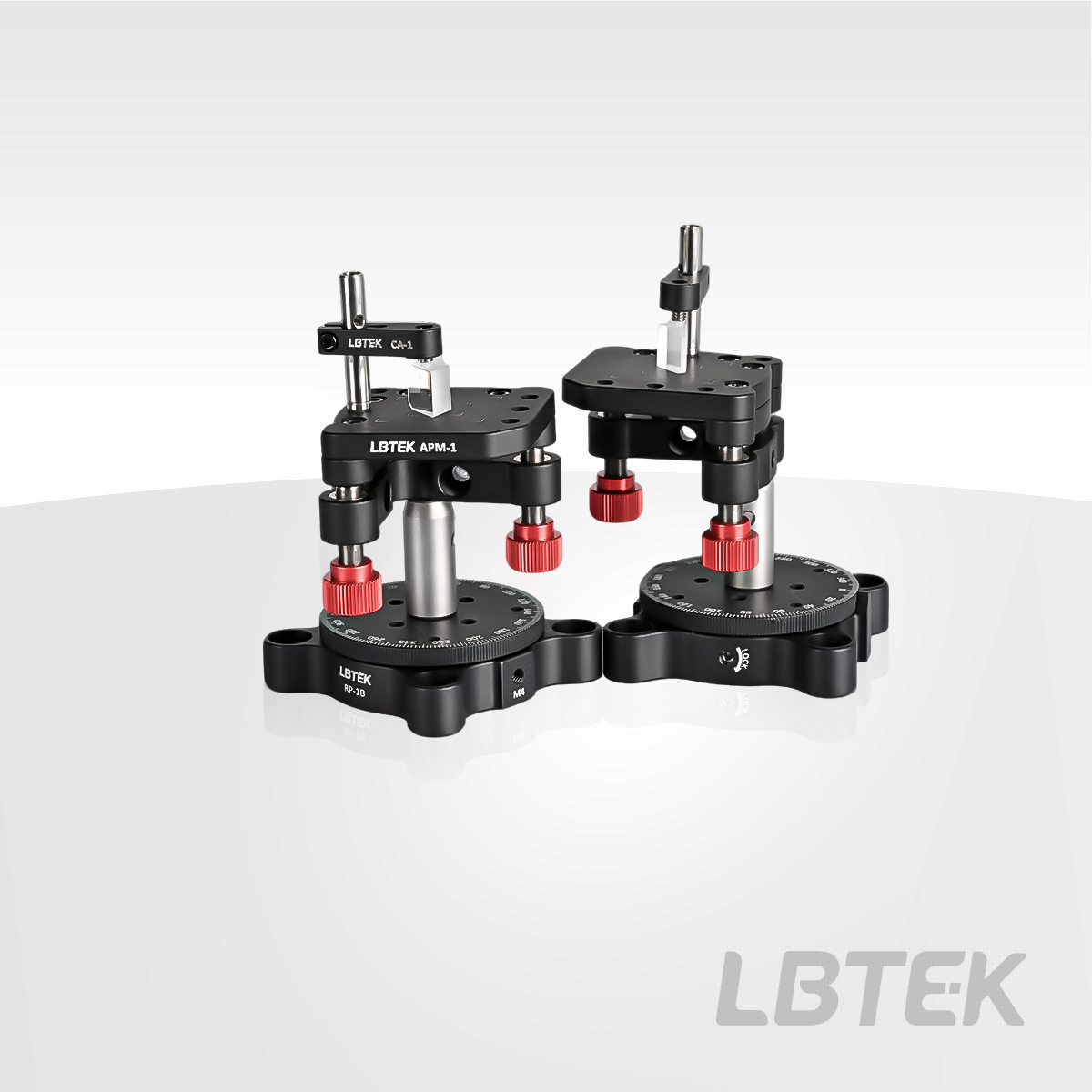

LBTEK未安装变形棱镜对安装于手动旋转位移台RP-1B和二维可调式安装平台APM-1

产品型号	工作波长	光学元件材质	镀膜	单价	发货日期
APS38 新品	350 nm-2.0 um	H-TF8	未镀膜	¥1,047.00	当天	加入购物车
APS38-A 新品	400 nm-700 nm	H-TF8	增透膜	¥1,315.00	当天	加入购物车
APS38-B 新品	700 nm-1100 nm	H-TF8	增透膜	¥1,315.00	当天	加入购物车
APS38-C 新品	1100 nm-1650 nm	H-TF8	增透膜	¥1,315.00	当天	加入购物车

变形棱镜对，已安装，增透膜：400 - 700 nm

安装于机械外壳中，不可拆卸
工作波长：400-700 nm
最大输入光斑：短轴5.1 mm，长轴8.0 mm
最大输出光斑：Ø8.0 mm
用途：改变光束形状，对光束进行一维放大

LBTEK提供已安装变形棱镜对，镀有增透膜（400-700 nm），可以使光束进行一维放大，放大倍率有2.0、3.0和4.0可选。MAPS38-2-A、MAPS38-3-A和MAPS38-4-A已安装于专用变形棱镜对机械外壳中，不可拆卸。已安装变形棱镜对机械外壳直径为一英寸，一端带有SM05内螺纹。如有其它定制需求，请联系LBTEK技术支持。

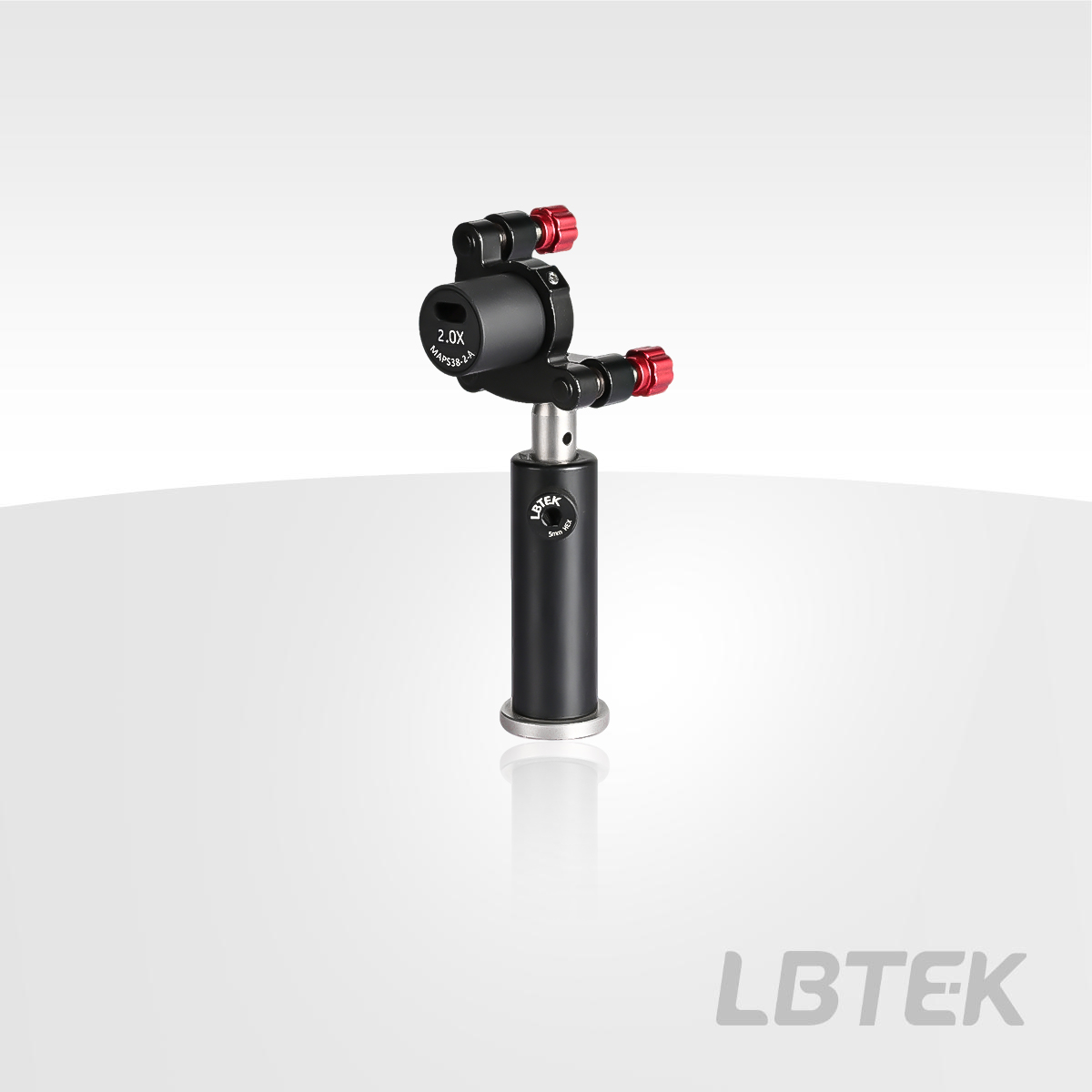

LBTEK变形棱镜对安装于机械外壳中，可适配光学调整架

产品型号	放大倍率	工作波长	光学元件材质	单价	发货日期
MAPS38-2-A 新品	2.0X（一维）	400 nm-700 nm	H-TF8	¥2,793.00	当天	加入购物车
MAPS38-3-A 新品	3.0X（一维）	400 nm-700 nm	H-TF8	¥2,793.00	当天	加入购物车
MAPS38-4-A 新品	4.0X（一维）	400 nm-700 nm	H-TF8	¥2,793.00	当天	加入购物车

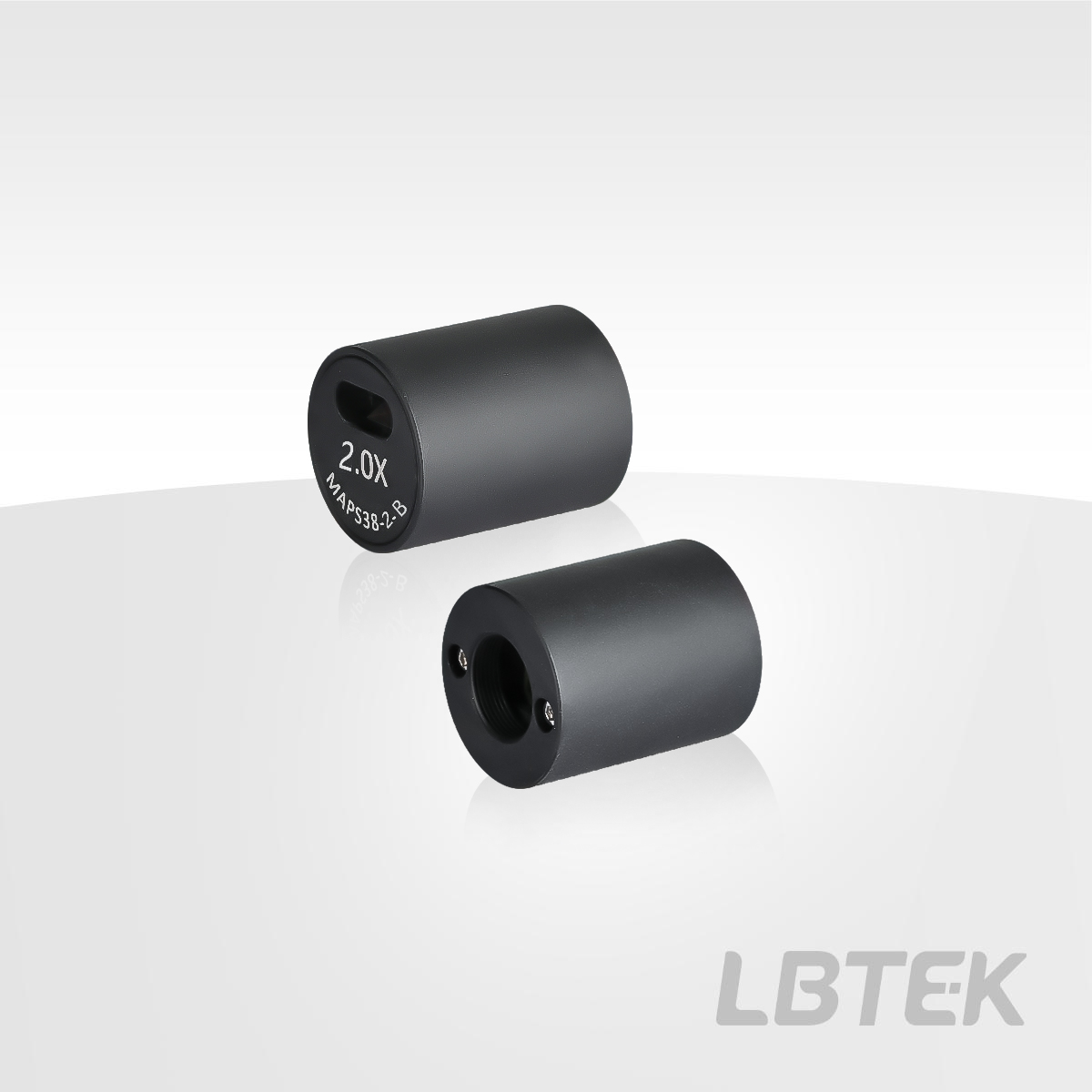

变形棱镜对，已安装，增透膜：700 - 1100 nm

安装于机械外壳中，不可拆卸
工作波长：700-1100 nm
最大输入光斑：短轴5.1 mm，长轴8.0 mm
最大输出光斑：Ø8.0 mm
用途：改变光束形状，对光束进行一维放大

LBTEK提供已安装变形棱镜对，镀有增透膜（700-1100 nm），可以使光束进行一维放大，放大倍率有2.0、3.0和4.0可选。MAPS38-2-B、MAPS38-3-B和MAPS38-4-B已安装于专用变形棱镜对机械外壳中，不可拆卸。已安装变形棱镜对机械外壳直径为一英寸，一端带有SM05内螺纹。如有其它定制需求，请联系LBTEK技术支持。

LBTEK变形棱镜对安装于机械外壳中，可适配光学调整架

产品型号	放大倍率	工作波长	光学元件材质	单价	发货日期
MAPS38-2-B 新品	2.0X（一维）	700 nm-1100 nm	H-TF8	¥2,793.00	当天	加入购物车
MAPS38-3-B 新品	3.0X（一维）	700 nm-1100 nm	H-TF8	¥2,793.00	当天	加入购物车
MAPS38-4-B 新品	4.0X（一维）	700 nm-1100 nm	H-TF8	¥2,793.00	当天	加入购物车

变形棱镜对，已安装，增透膜：1100 - 1650 nm

安装于机械外壳中，不可拆卸
工作波长：1100-1650 nm
最大输入光斑：短轴5.1 mm，长轴8.0 mm
最大输出光斑：Ø8.0 mm
用途：改变光束形状，对光束进行一维放大

LBTEK提供已安装变形棱镜对，镀有增透膜（1100-1650 nm），可以使光束进行一维放大，放大倍率有2.0、3.0和4.0可选。MAPS38-2-C、MAPS38-3-C和MAPS38-4-C已安装于专用变形棱镜对机械外壳中，不可拆卸。已安装变形棱镜对机械外壳直径为一英寸，一端带有SM05内螺纹。如有其它定制需求，请联系LBTEK技术支持。

LBTEK变形棱镜对安装于机械外壳中，可适配光学调整架

产品型号	放大倍率	工作波长	光学元件材质	单价	发货日期
MAPS38-2-C 新品	2.0X（一维）	1100 nm-1650 nm	H-TF8	¥2,793.00	当天	加入购物车
MAPS38-3-C 新品	3.0X（一维）	1100 nm-1650 nm	H-TF8	¥2,793.00	当天	加入购物车
MAPS38-4-C 新品	4.0X（一维）	1100 nm-1650 nm	H-TF8	¥2,793.00	当天	加入购物车
