麓邦商城—窄带偏振分束立方套件

产品说明

工作波长：420-495 nm、505-680 nm、620-795 nm、800-950 nm、975-1100 nm
消光比（Tp:Ts）：＞2000:1
套件包装：10 pcs/套
分光膜：Tp,avg＞90%，Rs,avg＞95%

LBTEK 窄带偏振分束立方套件由两个直角棱镜构成，其中一个直角棱镜的斜面镀有介质偏振分光膜，介质分光膜可以反射S偏振光和透过P偏振光，实现P光和S光沿透射方向与90°反射方向的分离。与宽带偏振分束立方相比，窄带产品的分光膜与增透膜针对限定波段进行优化设计，在工作波段内可实现更高的消光比（Tp:Ts＞2000:1）和更优的分光性能。窄带偏振分束立方套件是由10片具有相同工作波长、12.7×12.7×12.7 mm的偏振分束立方组成，工作波长覆盖量子精密测量领域常用波段：420-495 nm、505-680 nm、620-795 nm、800-950 nm和975-1100 nm五种波段。除了标准的窄带偏振分束立方套件，LBTEK还提供多种定制服务，包括定制特殊尺寸、工作波段和消光比等指标。具体定制需求，请联系LBTEK技术支持。

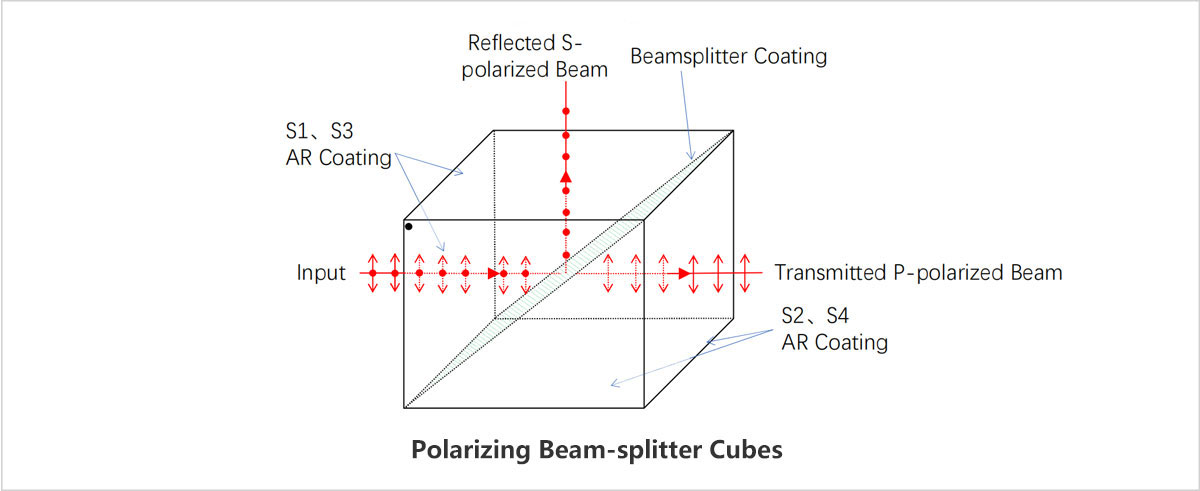

示意图

产品属性

光学元件材质H-ZF3

尺寸 (L×W×H)12.7 mm×12.7 mm×12.7 mm

消光比（Tp:Ts）＞2000:1

通光孔径80% CA

分光膜Tp,avg>90%，Rs,avg >95%

增透膜Ravg<0.5%（6°入射角，单面）

表面平整度（@633 nm）λ/4

透射波前差（@633 nm）λ/4

表面光洁度（划痕/麻点）40/20

包装数量10 Pcs

窄带偏振分束立方套件

立方体尺寸：12.7×12.7×12.7 mm
工作波段：420-495 nm、505-680 nm、620-795 nm、800-950 nm、975-1100 nm 可选
消光比（Tp:Ts）＞2000:1
包装数量：10 pcs

LBTEK 窄带偏振分束立方套件通过介质偏振分光膜将入射光中的P偏振光和S偏振光分离，其中P偏振光沿原方向透射（透射效率Tp,avg＞90%），S偏振光沿垂直方向反射（反射效率Rs,avg＞95%），消光比可达Tp:Ts＞2000:1。立方体四周均可作为入射面，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角面入射。窄带镀膜设计使分光膜与增透膜在工作波段内获得更优的偏振性能，适用于工作波长固定、对消光比要求较高的激光系统与偏振光学实验。窄带偏振分束立方体尺寸紧凑，可通过LBTEK立方体转接安装座（如CM-3立方体安装座）夹持后兼容30 mm同轴系统安装使用，也可配合笼式系统构建稳定的偏振光路。

LBTEK 窄带偏振分束立方体搭配分束立方转接件安装于同轴立方安装座

产品型号	工作波长	消光比（Tp:Ts）	尺寸 (L×W×H)	单价	发货日期
PBS22-420-495-P10 新品	420-495 nm	>2000:1	12.7 mm×12.7 mm×12.7 mm	¥8,125.00	当天	加入购物车
PBS22-505-680-P10 新品	505-680 nm	>2000:1	12.7 mm×12.7 mm×12.7 mm	¥8,125.00	当天	加入购物车
PBS22-620-795-P10 新品	620-795 nm	>2000:1	12.7 mm×12.7 mm×12.7 mm	¥8,125.00	当天	加入购物车
PBS22-800-950-P10 新品	800-950 nm	>2000:1	12.7 mm×12.7 mm×12.7 mm	¥8,125.00	当天	加入购物车
PBS22-975-1100-P10 新品	975-1100 nm	>2000:1	12.7 mm×12.7 mm×12.7 mm	¥8,125.00	当天	加入购物车
