麓邦商城—柱面消色差双胶合透镜

产品说明

光束聚焦
在单一方向上聚焦光束并具有最小的色差
安装在Ø1英寸的圆形套筒中，易于使用

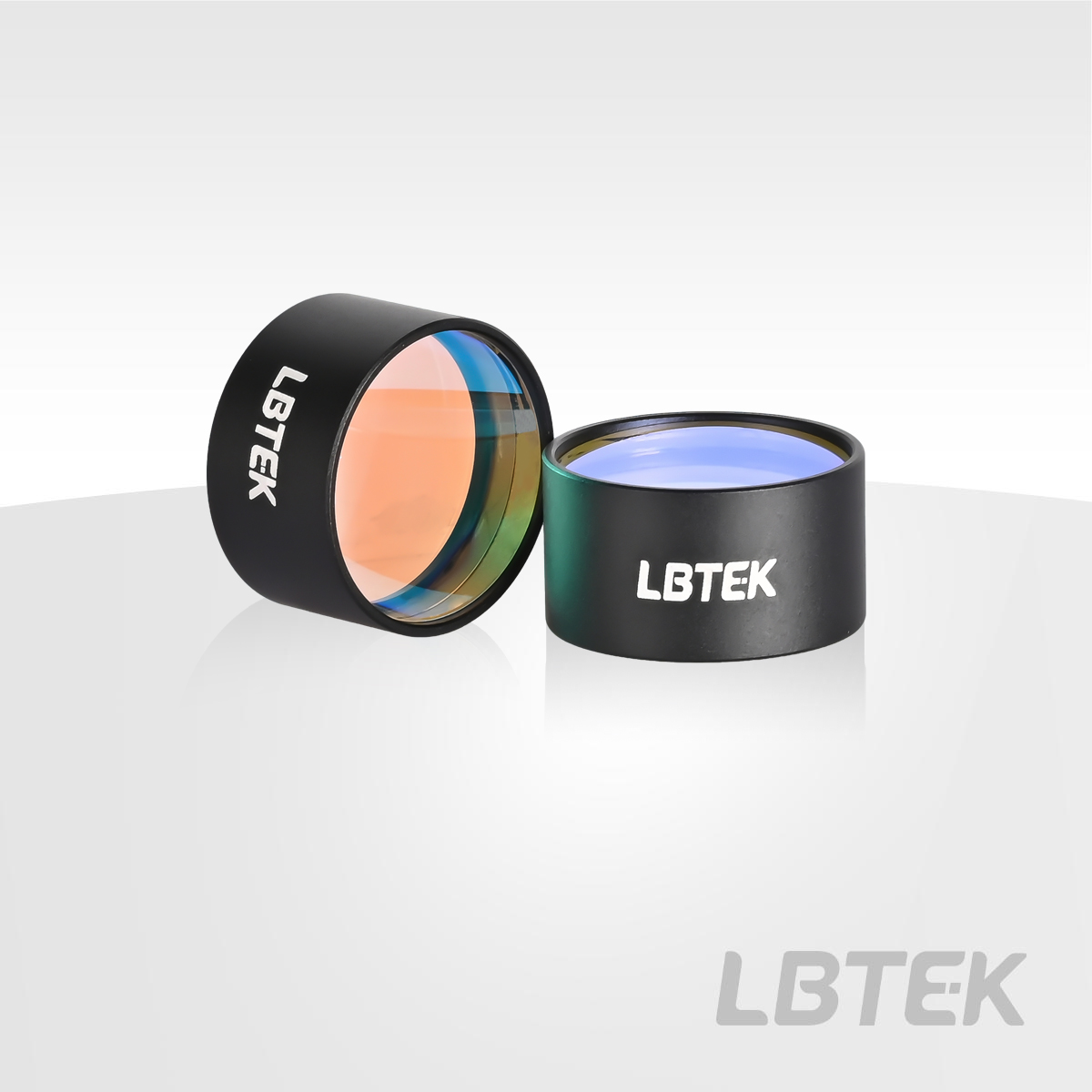

与球面透镜产生点聚焦光斑不同，柱透镜可以产生一个线型的聚焦光斑。LBTEK柱面双胶合消色差透镜针对性地将色差最小化，因而可用于聚焦单一方向的多色光束。为便于使用，透镜预先安装在直径25.4 mm的氧化发黑铝合金卡环中。外壳表面刻有产品型号、增透膜范围与焦距，并带有两个识别标识：指示准直线光源时透镜应面向方向的箭头，以及表明透镜为无限共轭设计的无穷大符号（∞）——例如，将发散光源置于距透镜平侧焦距处，则从曲面侧出射的光线为平行光。柱面透镜在各种实验装置中具有重要应用，其中包括光束整形、激光投影和全息等。LBTEK柱面双胶合消色差透镜能够大幅度减小色差，并在使用单色光时能在一个方向上产生衍射受限的聚焦光斑。 LBTEK提供的柱面双胶合消色差透镜镀有标准增透膜。其中，A膜设计用于350 nm-700 nm波段，B膜设计用于650 nm-1050 nm波段，两种膜均镀于透镜外表面。

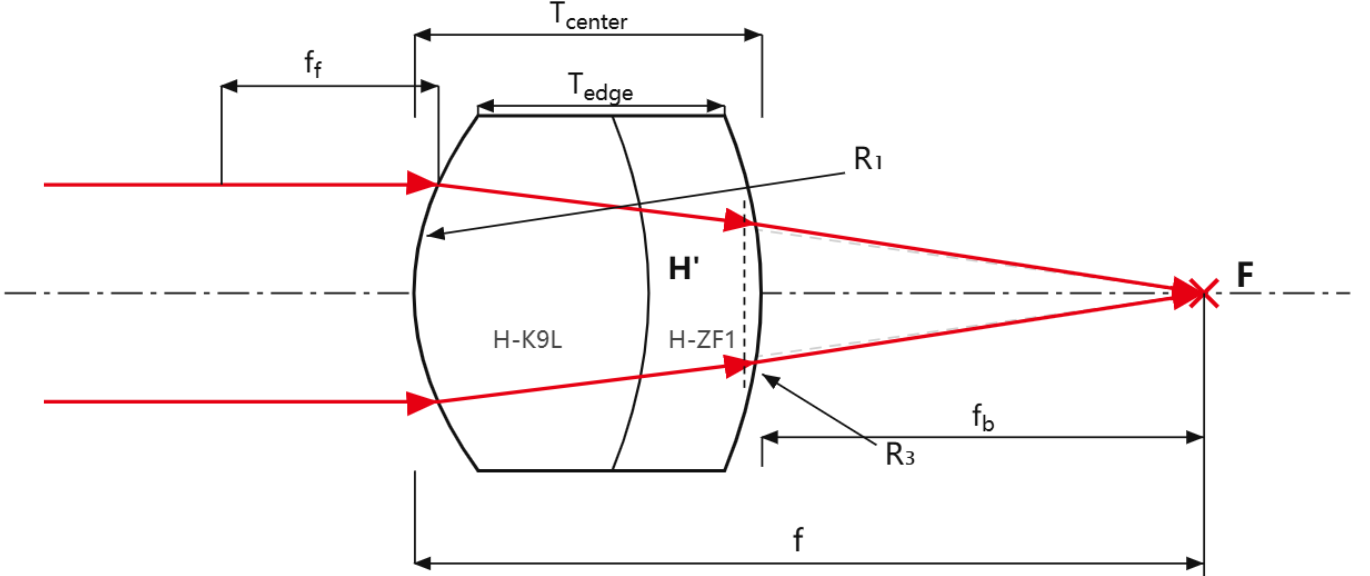

示意图

产品属性

直径25.4 mm

表面光洁度（划痕/麻点）60/40

偏心度≤ 3arcmin

曲面光圈3

柱面消色差双胶合透镜，增透膜350 nm-700 nm

光学材质:H-K9L/H-ZF4A/H-ZF1
圆形几何构造，已安装机械外壳
工作波长：350 nm-700 nm（增透膜）

不同于球面透镜，柱透镜只在一个方向上对光束起作用，LBTEK柱面双胶合消色差透镜非常适合用于宽带光源的一维聚焦与消色差成像应用。典型应用包括柱透镜组消色差准直、不同于普通单片柱面透镜的是，柱面双胶合消色差透镜被安装于直径25.4 mm的氧化发黑铝合金卡环中，可以方便地配合LBTEK SM1透镜套筒或者25.4 mm透镜镜架一起使用。

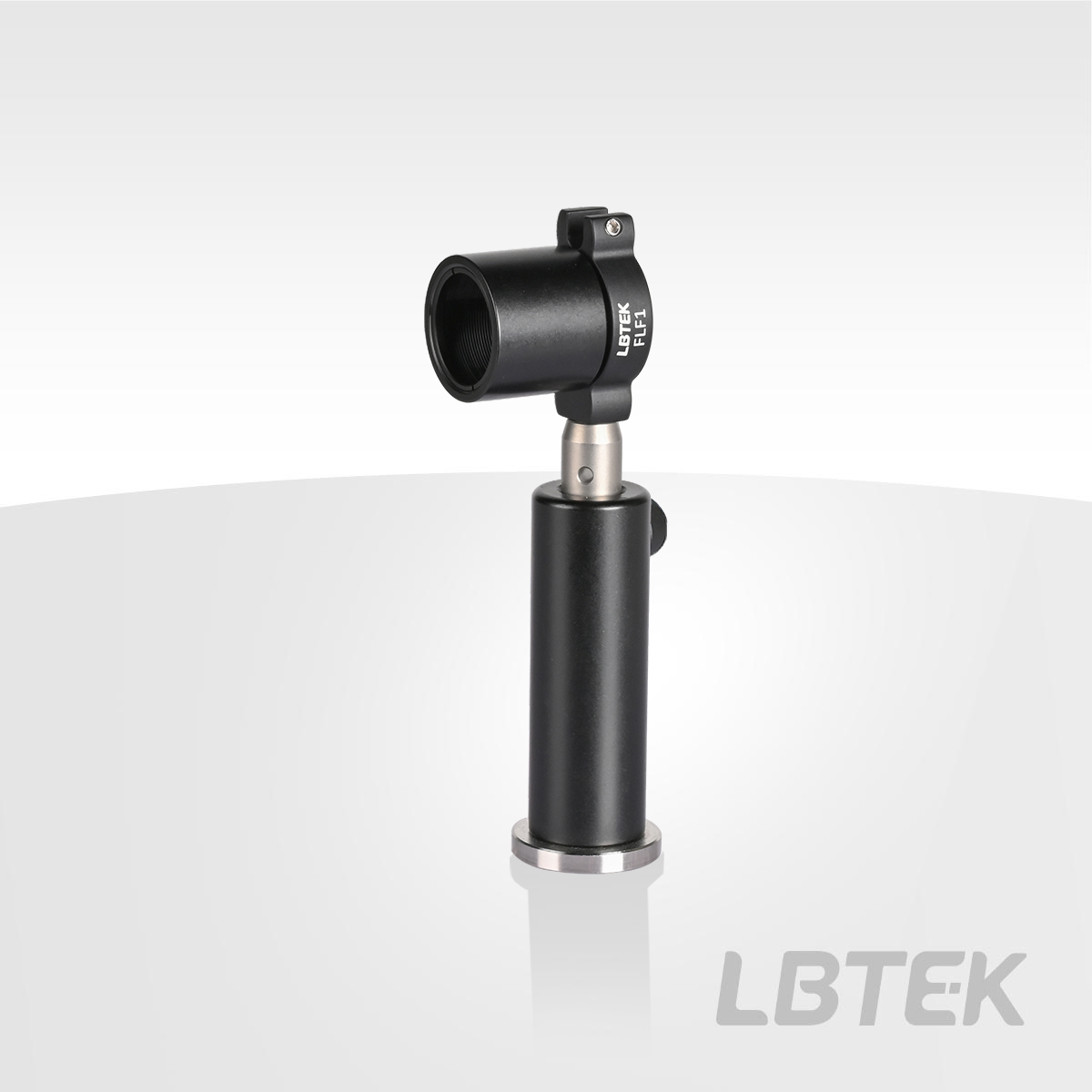

LBTEK柱面消色差双胶合透镜安装于透镜套筒内，安装于固定式透镜安装架上

产品型号	焦距	直径	增透膜	单价	发货日期
ACY107R12-A 新品	50.0 mm	25.4 mm	Ravg<0.5%@350 nm-700 nm	¥2,918.00	当天	加入购物车
ACY107R13-A 新品	75.0 mm	25.4 mm	Ravg<0.5%@350 nm-700 nm	¥2,918.00	当天	加入购物车
ACY107R14-A 新品	100.0 mm	25.4 mm	Ravg<0.5%@350 nm-700 nm	¥2,918.00	当天	加入购物车
ACY107R17-A 新品	150.0 mm	25.4 mm	Ravg<0.5%@350 nm-700 nm	¥2,918.00	当天	加入购物车
ACY107R15-A 新品	200.0 mm	25.4 mm	Ravg<0.5%@350 nm-700 nm	¥2,918.00	当天	加入购物车
ACY107R25-A 新品	250.0 mm	25.4 mm	Ravg<0.5%@350 nm-700 nm	¥2,918.00	当天	加入购物车

柱面消色差双胶合透镜，增透膜650 nm-1050 nm

光学材质:H-K9L/H-ZF13
圆形几何构造，已安装机械外壳
工作波长：650 nm-1050 nm (增透膜)

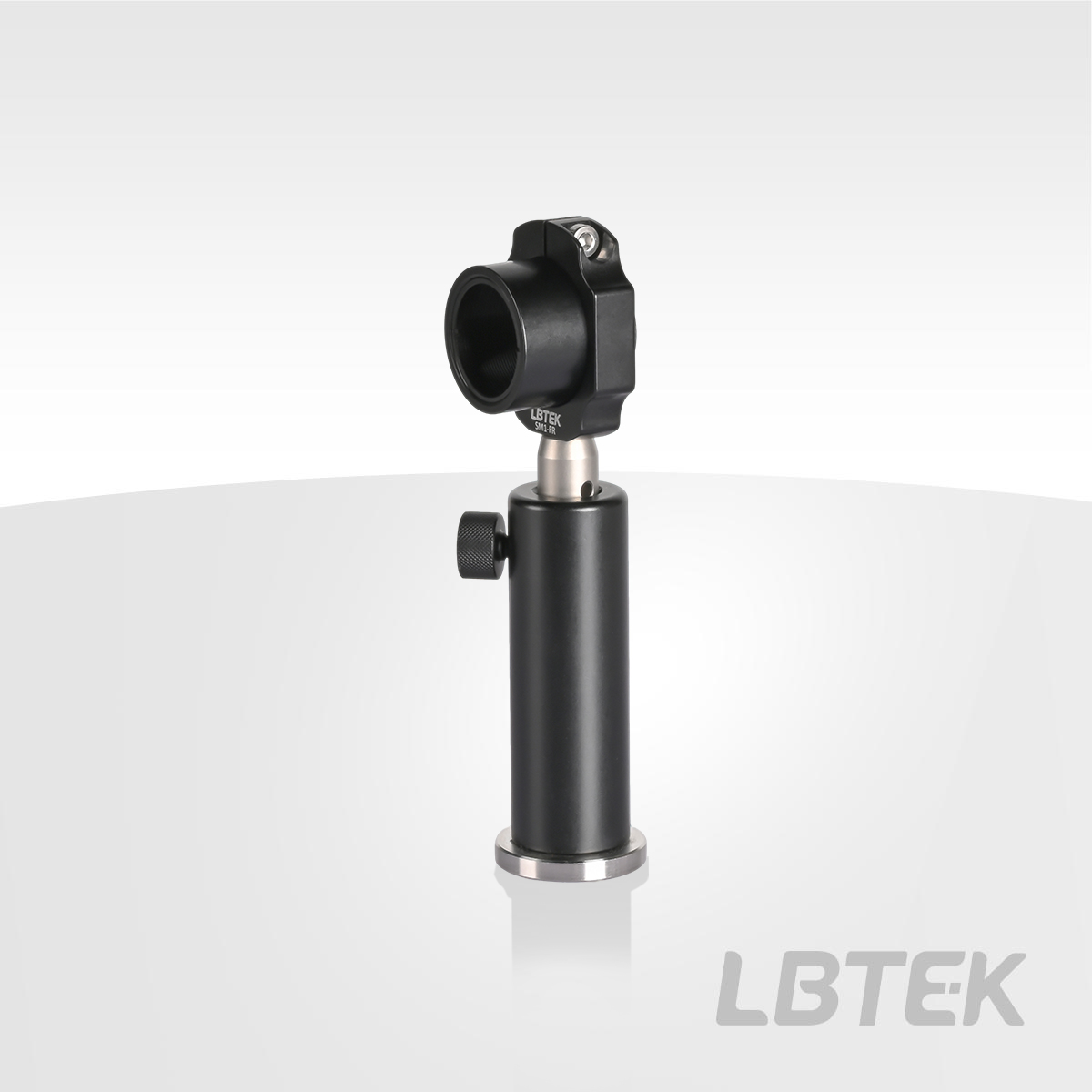

LBTEK柱面消色差双胶合透镜安装于透镜套筒内，安装于固定式透镜安装架上

产品型号	焦距	直径	增透膜	单价	发货日期
ACY107R12-B 新品	50.0 mm	25.4 mm	Ravg<0.5%@650 nm-1050 nm	¥2,918.00	当天	加入购物车
ACY107R13-B 新品	75.0 mm	25.4 mm	Ravg<0.5%@650 nm-1050 nm	¥2,918.00	当天	加入购物车
ACY107R14-B 新品	100.0 mm	25.4 mm	Ravg<0.5%@650 nm-1050 nm	¥2,918.00	当天	加入购物车
ACY107R17-B 新品	150.0 mm	25.4 mm	Ravg<0.5%@650 nm-1050 nm	¥2,918.00	当天	加入购物车
ACY107R15-B 新品	200.0 mm	25.4 mm	Ravg<0.5%@650 nm-1050 nm	¥2,918.00	当天	加入购物车
ACY107R25-B 新品	250.0 mm	25.4 mm	Ravg<0.5%@650 nm-1050 nm	¥2,918.00	当天	加入购物车
