LBTEK平台压块采用6061-T6 铝合金材料制造,黑色阳极氧化的表面处理工艺。搭建光学系统时,如果底座位置处没有合适的螺纹孔用来固定底座,通用型平台压块绕底座四周灵活找到合适的固定螺纹孔。腰型孔槽的设计让压块沿着槽向平移或绕着固定螺丝360°旋转,在紧凑的空间中稳定固定底座。 LBTEK提供特殊表面处理工艺、尺寸、形状的定制服务,如果有需求,请联系技术支持。
材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |
设计
腰型槽 |
① 燕尾槽导轨DR50-300×1 |
② 光学面包板MBB-3045×1 |
平台压块CB-2(附带M6螺丝)×1 |

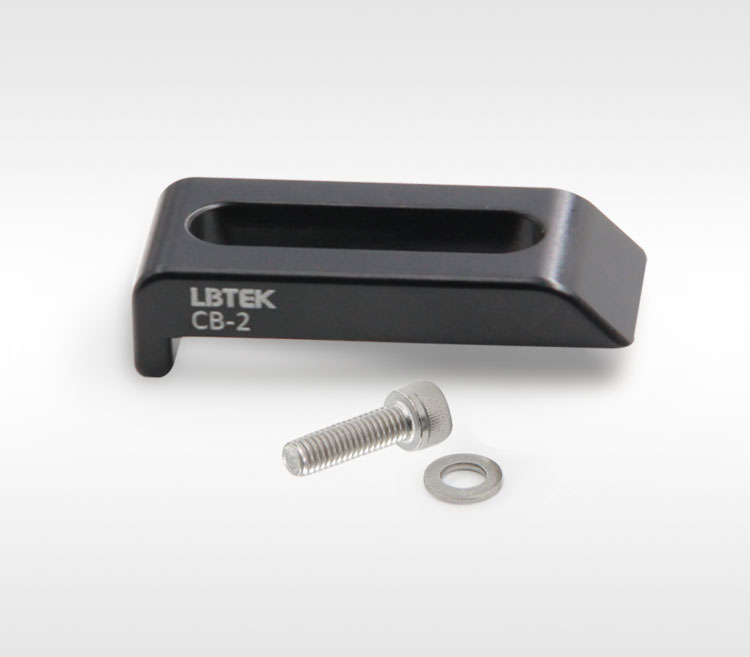

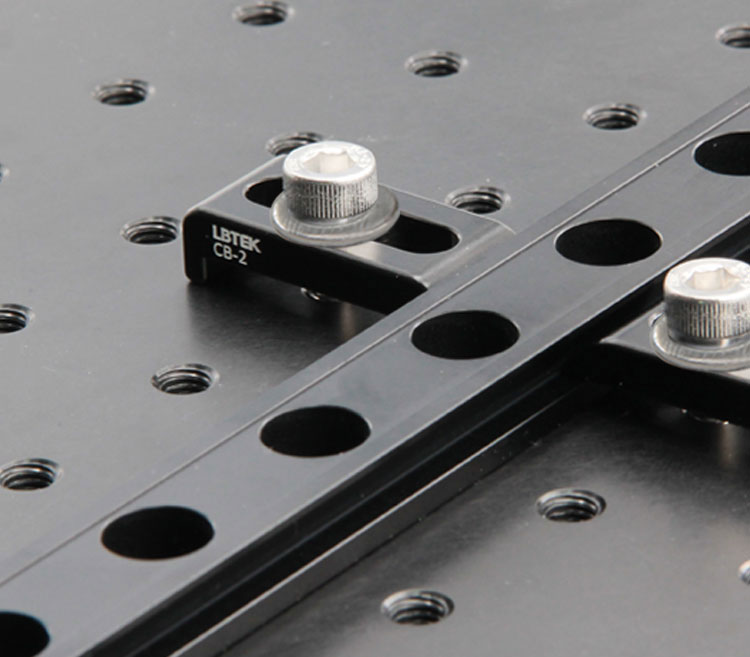

CB-2的楔形尖头设计专门用于固定燕尾式光学导轨,腰型槽设计使导轨灵活安装在光学平台或者面包板上,适用于DR50系列导轨。
① 平台压块CB-1(附带M6螺丝)×1 |
② M6带帽螺丝×1 |
③ 安装底座PB-3×1 |
④ Ø12.7mm不锈钢光学接杆OP-50×1 |

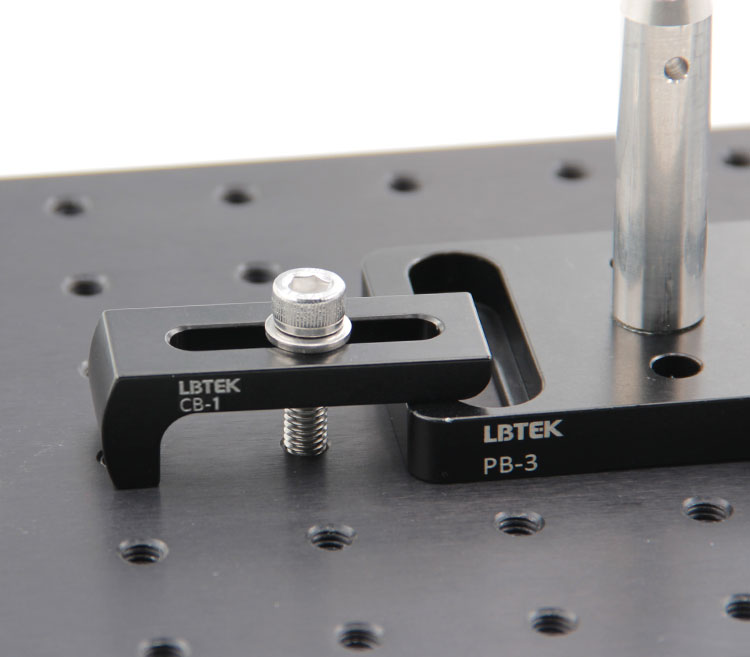

搭建光学系统时,如果底座位置处没有合适的螺纹孔用来固定底座,可使用通用型平台压块绕底座四周灵活找到合适的M6螺纹孔来固定机械件。腰型孔槽的设计让压块沿着槽向平移或绕着固定螺丝360°旋转,在紧凑的空间中稳定固定底座。

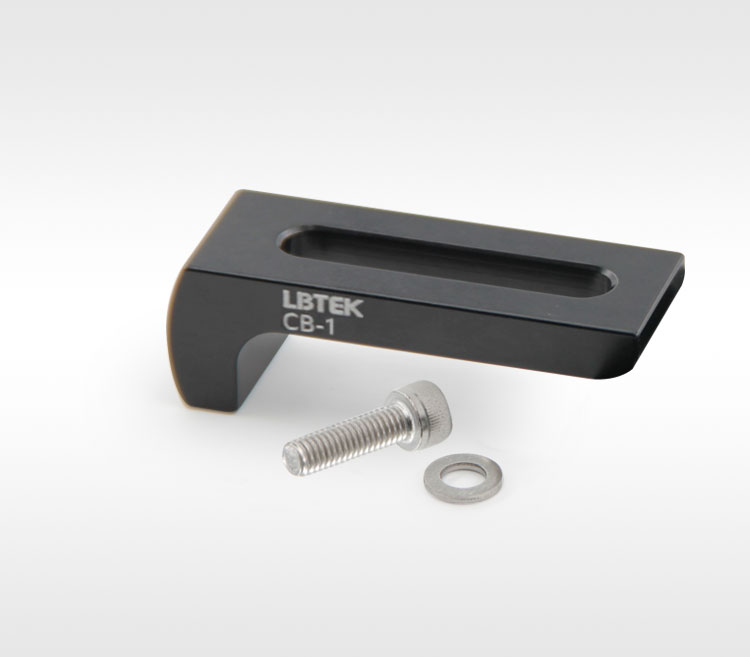

CB-1采用L型设计,可以兼容大部分光机械产品,比如:PB-1,PB-2,PB-3,PB-4等产品,CB-1的最大夹持厚度为10 mm。
CB-2的楔形尖头设计专门用于固定燕尾式光学导轨,腰型槽设计使导轨灵活安装在光学平台或者面包板上,适用于DR50系列导轨。

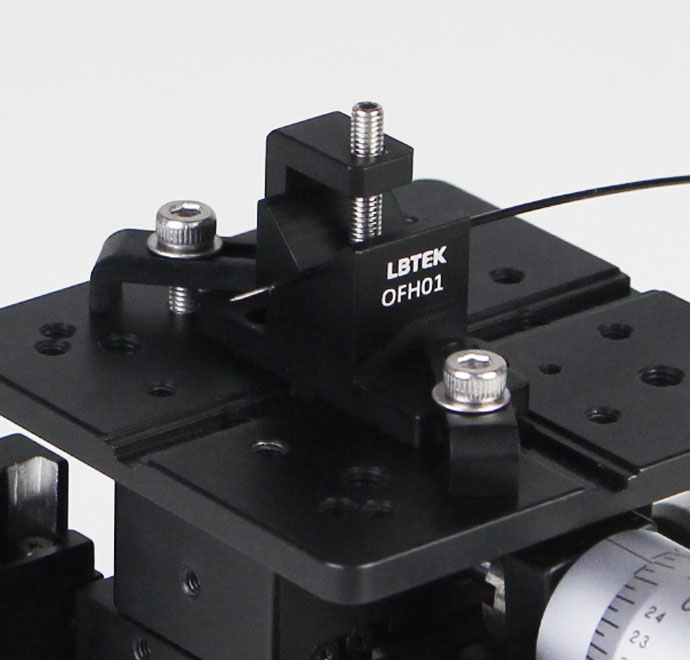

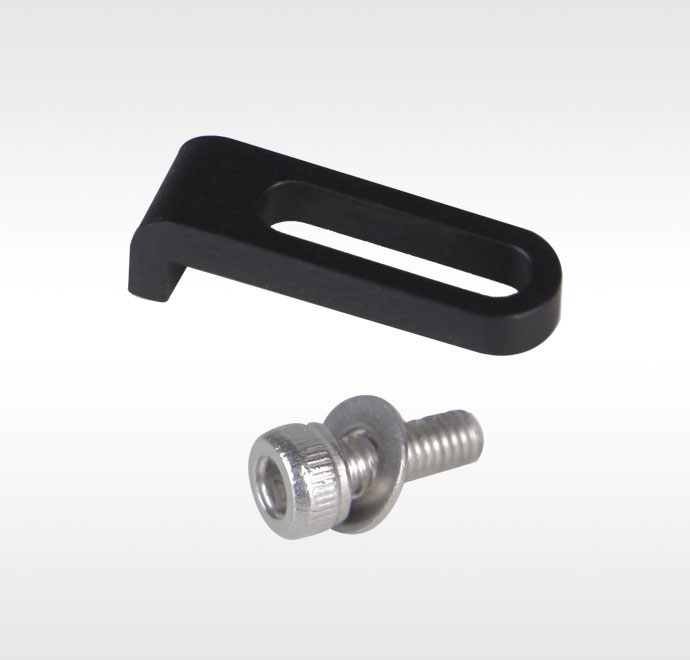

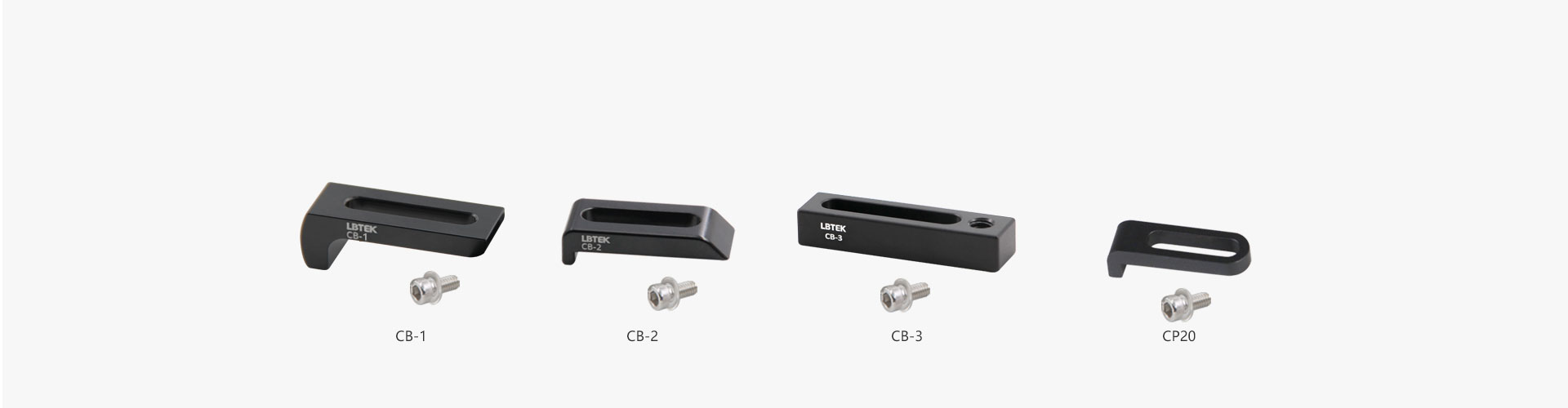

LBTEK提供的CP20压板采用L型设计,可以兼容部分光机械产品,如OFB系列光纤支架、OFF32光纤固定座、OFH系列光纤夹持座等,最大夹持厚度为3.2 mm,能兼容其它螺纹安装孔,方便灵活安装固定在安装板上,附送两个M3内六角圆柱头螺钉和两个垫片。
