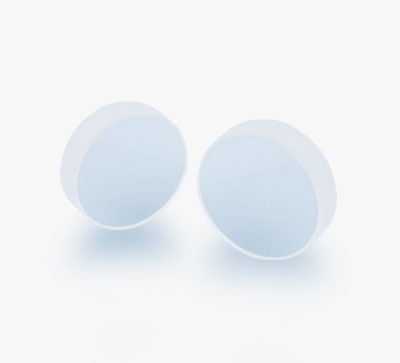

镀紫外增强铝膜反射镜非常适用于紫外波段宽谱范围光束偏转(O形、椭圆形)和光束分离(D形),其在宽谱范围内具有较高的反射率。光束在金属膜表面反射,不会带来色差。金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀紫外增强铝膜反射镜在其表面镀一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。 LBTEK提供圆形、椭圆形、D形等多种尺寸的紫外增强铝膜反射镜。我们的反射镜均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的反射镜产品。如需定制金属膜反射镜,请联系LBTEK技术支持。
光学元件材质
Borofloat玻璃,UVFS |
通光孔径
90% CA |
反射率
Ravg>90% |
表面平整度(@633 nm)
λ/10 |

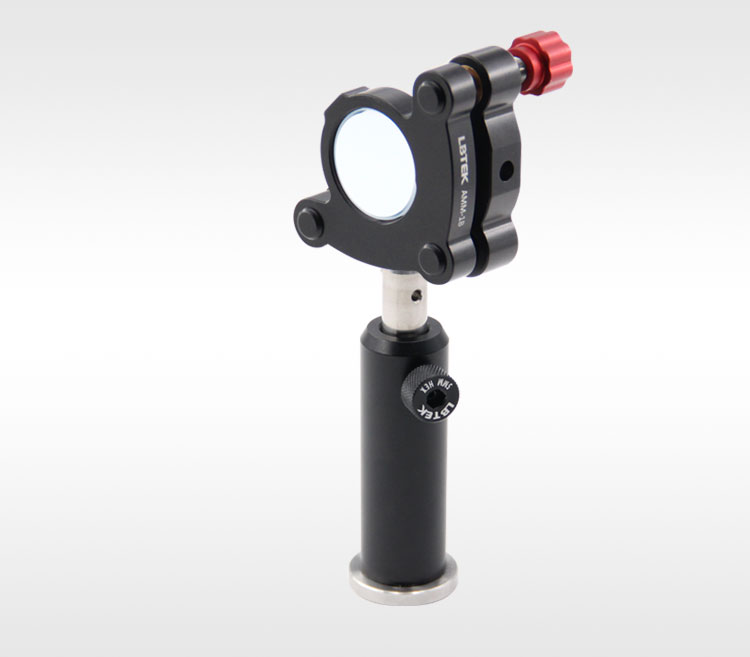

LBTEK O型反射镜组装图 | ① Ø25.4 mm标准O型二维调整架AMM-1B×1 | ② Ø25.4 mm反射镜BDM1-A×1 |

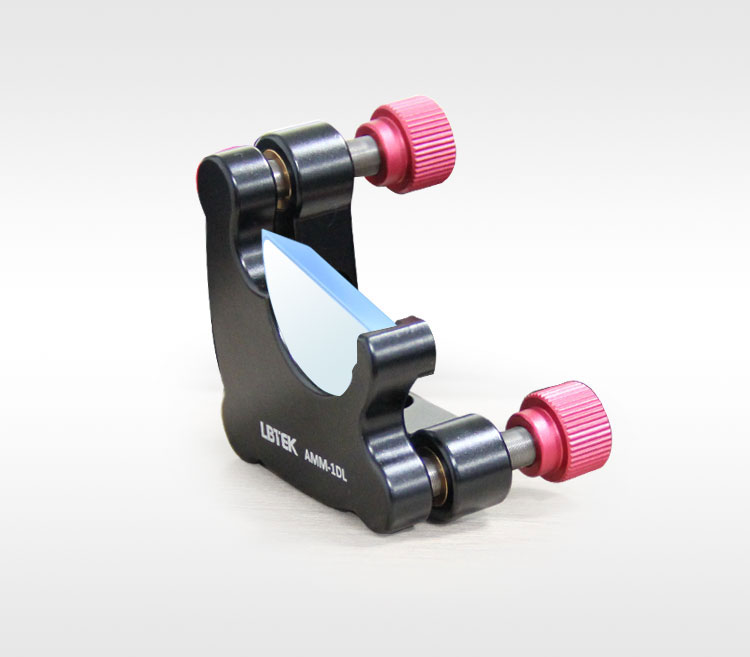

LBTEK D型反射镜组装图 |
① Ø25.4 mmD形介质膜反射镜 BDM1D-A×1 | ② D形反射镜架 AMM-1DL×1 |
③ Ø12.7 mm不锈钢光学接杆 OP-75×1 |
④ 底座式Ø12.7 mm接杆支架 PH-75B×1 |

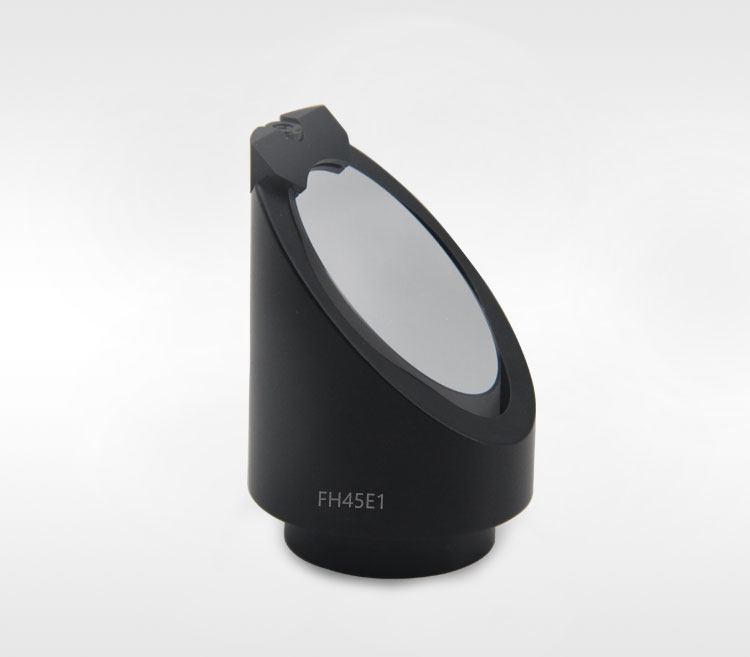

LBTEK 椭圆形反射镜组装图 | ① 椭圆形金属膜平面反射镜PM10E-UVAL×1 | ② 45度固定式安装架FH45E1×1 |
金属膜反射镜
一、定义
金属材料一般为晶粒聚集体,无规则取向的小晶体构成,光不能在金属内部传播,只能在金属表面传播,但由于金属材料为导体,光在传播过程中会产生焦耳热,损耗小部分光能,因此,在基材上镀金属膜能做成金属膜反射镜,但金属对光有吸收,反射率比介质膜反射镜低。
图1 金属膜反射镜光路示意图。
图2 金属膜凹面反射镜光路示意图。
二、特点
1、任意入射角度;
2、工作波长:450 nm-20 μm;
3、较高的反射率。
三、介质膜反射镜VS金属膜反射镜
介质膜反射镜 | 金属膜反射镜 | |
反射率 | >99% | >93% |
工作波长 | 400 nm-750 nm | 480 nm-20 μm |
材料吸收 | 无 | 有 |
入射角敏感度 | 高 | 低 |
硬度 | 高 | 低 |
成本 | 高 | 低 |
四、说明
镀金属膜反射镜非常适用于宽谱光学系统中(工作波长450 nm-20 μm ),在宽谱范围内具有较高的反射率。由于金属膜的硬度低、容易划伤且在高湿度环境中很容易被氧化变色或脱落,针对这些缺点,LBTEK在镀金属膜反射镜的表面会增镀一层二氧化硅保护膜,隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。
LBTEK金属膜反射镜均精细加工、严格管控质量,保证以合理的价格为用户提供高质量的产品。
LBTEK提供镀紫外增强铝膜平面反射镜,非常适用于紫外光谱范围光束偏转,其在宽谱范围内具有较高的反射率。光束在金属膜表面反射,不会带来色差。金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀银膜反射镜在其表面镀一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。

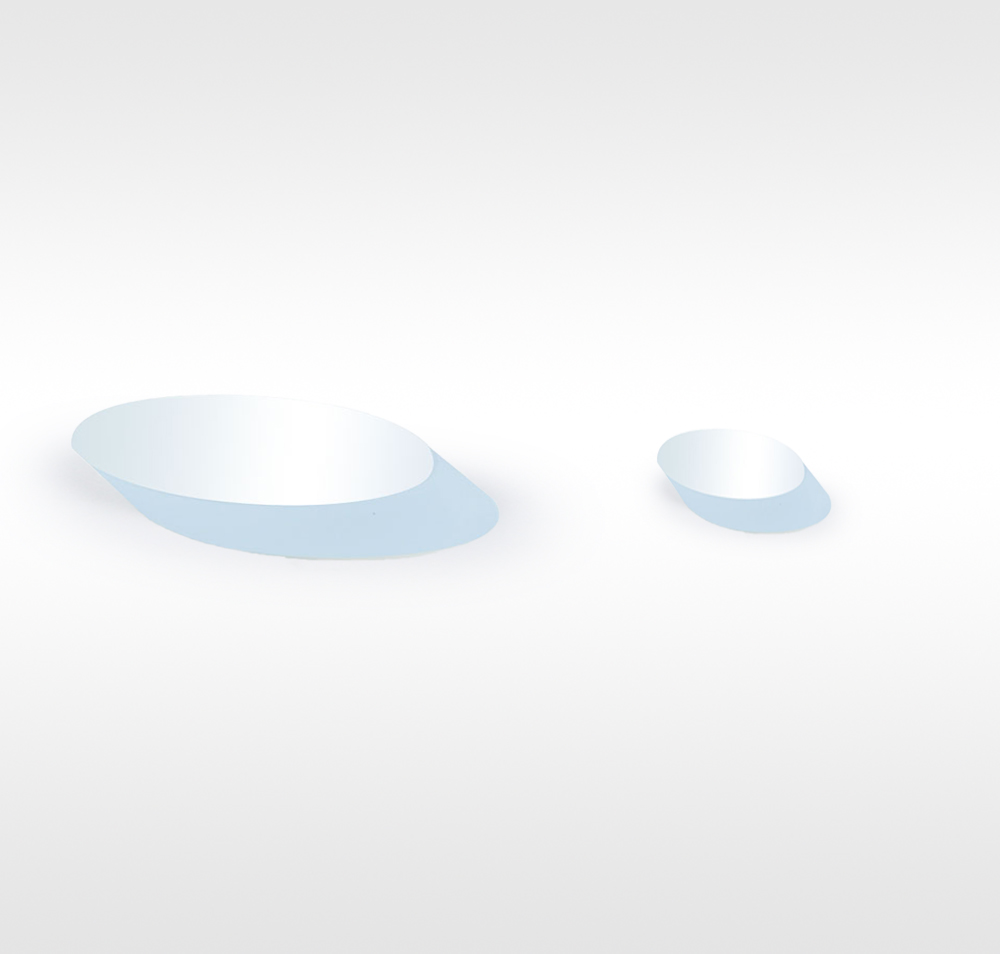

LBTEK提供短轴12.7 mm或短轴25.4 mm的椭圆形镀紫外增强铝膜金属平面反射镜,镀金属膜的反射镜非常适用于宽谱光源光路偏转,其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜,用于隔绝金属膜与空气的直接接触。

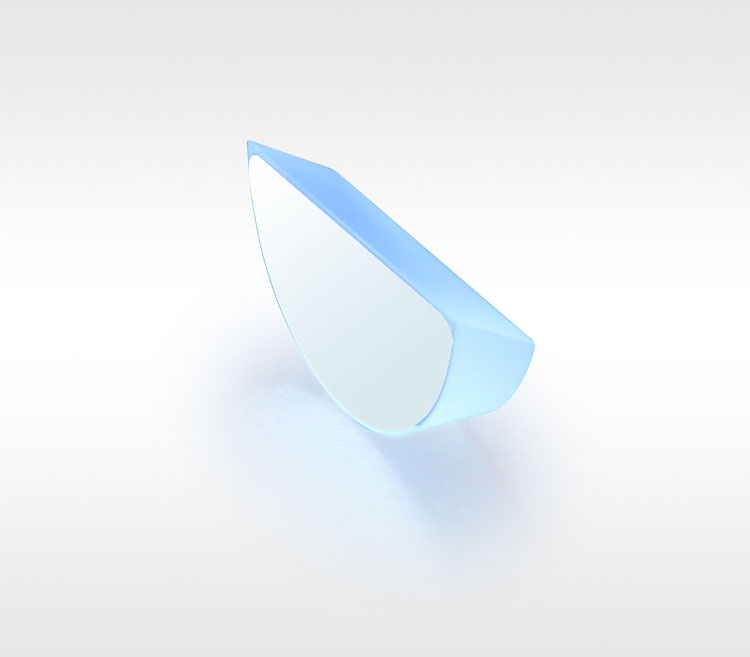

LBTEK提供D形镀紫外增强膜反射镜,在宽谱范围内具有较高反射率,适用于从两束间距很小的光束中选择一束光束,另外,反射镜直边边缘的背面有楔形切边,角度45°,便于发散或会聚光束进行分光,金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀金属膜反射镜在其表面镀一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。
