LBTEK 二维可调式安装平台适用安装棱镜,立方体等光学元件。带有一个安装平板,一个可调压臂可安装最大高度24.7 mm光学元件,两个M6×0.25调节丝杆实现±4 °俯仰和倾斜调节,0.4°/转调节精度。后面板带2个M4沉头孔和M4螺纹孔,附带一颗M4×10圆柱头螺钉用于连接光学接杆。 安装平板上有5个M4螺纹贯穿孔,用于安装压臂,压臂末端带一个尼龙头固定螺丝(兼容2 mm六角扳手),将光学元件压在安装平板上。可用延长接杆CA-1E拓展夹持高度。 二维可调安装平台配合可调式柱透镜安装架(AMP-1R,AMP-1L)或者可调镜架可实现夹持的光学元件俯仰(Pitch),偏摆(Yaw),翻滚(Roll)调节。
材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |
适用光学元件
棱镜,立方体等 |
可调俯仰/偏摆角度范围
±4 ° |
调节器规格/ 数量
M6/2个 |
调节精度
0.4°/转 |

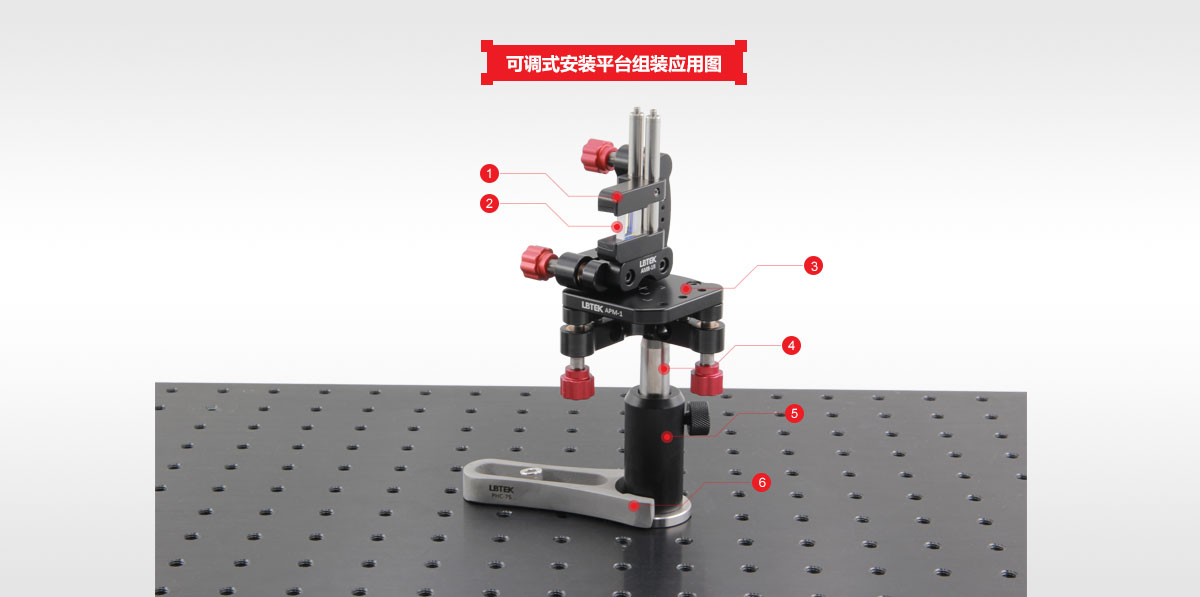

① 二维可调式柱透镜安装架AMR-1L×1 | ② 平凹柱面透镜 | ③ 二维可调式安装平台APM-1×1 |
④ Ø12.7mm不锈钢光学接杆OP-40×1 | ⑤ 底座式Ø12.7 mm接杆支架PH-40B×1 | ⑥ 接杆支架叉块PHC-45×1 |
LBTEK 二维可调安装平台适用安装棱镜,立方体等光学元件,带2个调节器,台面尺寸49 mm×49 mm,附带可调压臂CA-1(可单独购买),夹持最大高度24.7 mm光学元件。
LBTEK 高度可调式压臂用于将立方体光学元件压紧至平台上,底部带M4安装螺柱,夹持高度可选25.4 mm、40 mm、60 mm。
