3轴调整架,XYZ位移

  • 参数规格
  • 组装
产品说明
  • X, Y, Z方向位移行程±1.5 mm
  • X,Y轴方向调节器M5 x 0.25,精度0.25 mm/转,Z轴方向调节精度0.5 mm/转 (10 um/刻线)
  • X,Y螺纹副带M3锁定螺丝
  • 兼容30 mm同轴系统
  • 中心SM05内螺纹,附带一个SM05R卡环

     LBTEK XYZ位移调整架,适用安装Ø12.7 mm光学元件,可实现XYZ方向上精密调节。XYZ位移调整架XYZ方向行程为±1.5 mm, XY方向调节精度0.25 mm/转,Z轴方向调节精度0.5 mm/转。中心SM05内螺纹,附带一个SM05R卡环固定光学元件。兼容30 mm同轴系统,Ø6 mm贯穿孔侧面带M3紧定螺丝 (兼容1.5 mm六角扳手) 用于固定同轴系统安装接杆。底部带M4螺纹安装孔适用于安装光学接杆。

通用参数
位移自由度
X,Y,Z
材质
6061-T6 铝合金
表面处理
黑色阳极氧化

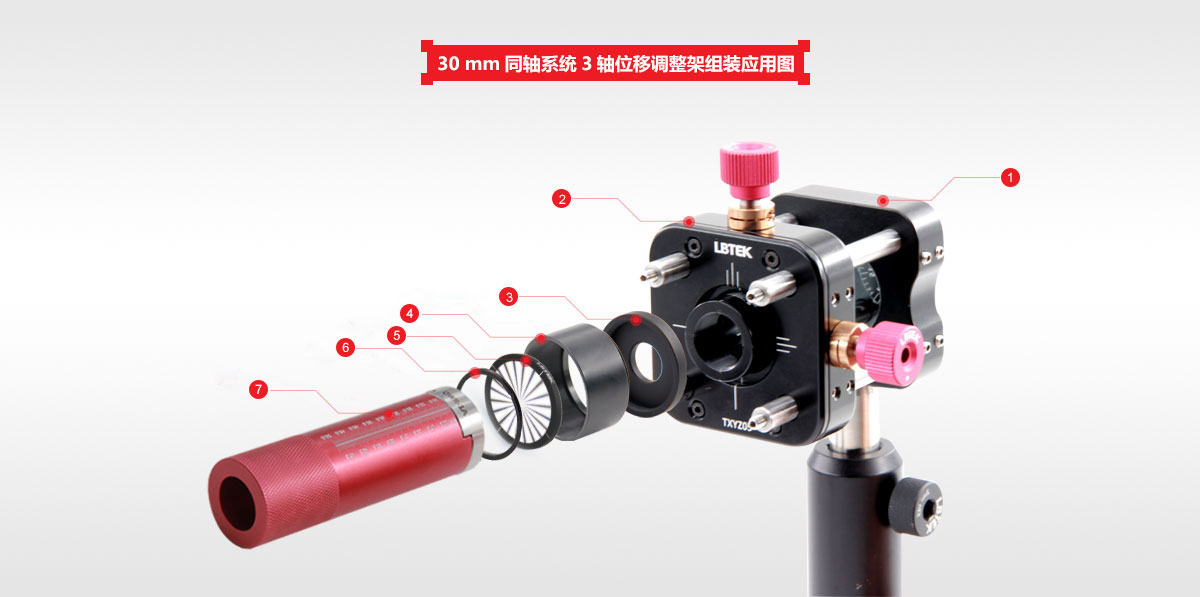

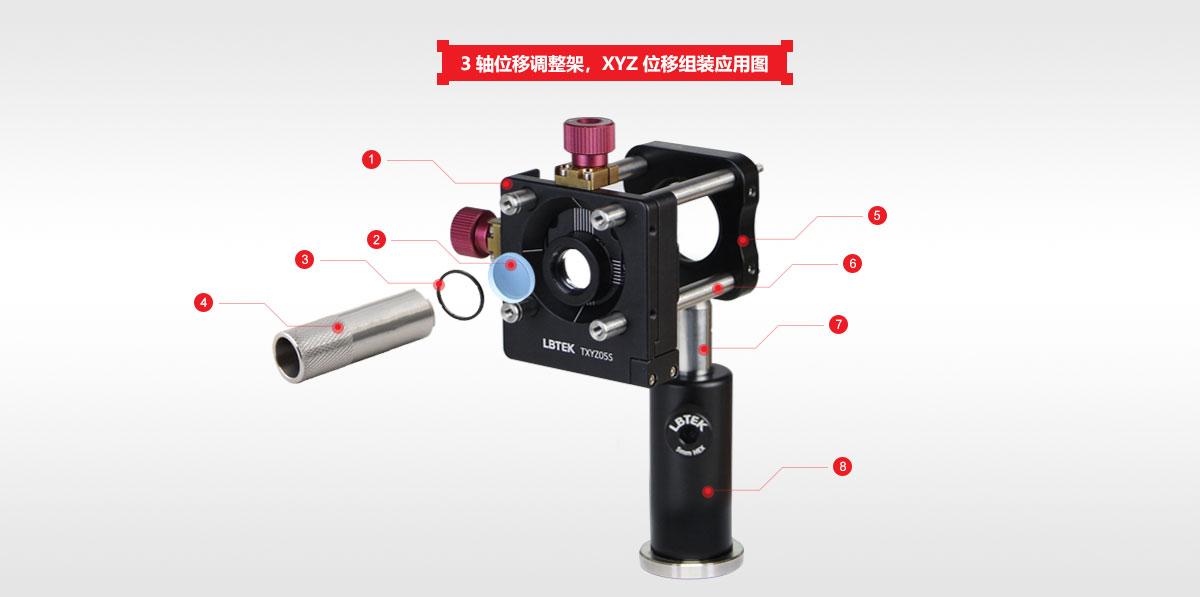

LBTEK同轴系统XYZ位移调整架常用于安装Ø12.7 mm光学元件或转接件

① 30 mm同轴安装板OPM-12.5A×1

② 同轴系统XYZ位移调整架TXYZ05×1

③ 螺纹转接件SM1-SM05A×1

④ 透镜套筒SM1-12.5A×1

⑤ 涡旋波片VR10-633-SP×1

⑥ 卡环SM1R×1

⑦ 卡环扳手OWR-1A×1



30 mm同轴系统XYZ位移调整架
  • X, Y, Z方向行程为±1.5 mm
  • X,Y轴方向调节精度0.25 mm/转,Z轴方向调节精度0.5 mm/转(10 um/刻度)
  • 中心SM05内螺纹,适用安装Ø12.7 mm光学元件
  • 附带1个SM05R卡环,用于固定最大8 mm厚度光学元件
  • 底部带M4螺纹孔适用于安装光学接杆
  • 兼容30 mm同轴系统

TXYZ05适用于安装Ø12.7 mm的光学元件,可以在XYZ方向上微调光学元件的位置,XYZ方向行程为±1.5 mm。TXYZ05中心为SM05内螺纹,附带一个SM05R卡环用于安装光学元件,也兼容Ø12.7 mm透镜套筒,同时兼容30 mm同轴系统,四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。TXYZ05在Z方向运动时,盘面带有微分刻度, 0.5 mm/转, 10 um/刻度。另外,TXYZ05位移调整架底部配有两个M4螺纹孔,用于安装光学接杆。

TXYZ05可在XYZ方向上微调光学元件位置
产品型号 适用光学元件尺寸 适用光学元件最大厚度 XYZ方向行程 对比 文件 单价 发货日期 购物车
TXYZ05 Ø12.7 mm 8 mm ±1.5 mm
¥1453 当天
