产品说明
- 360°连续旋转
- 平台螺纹孔可以配合标准光机械件使用
- 侧面带一个M4或M6螺纹孔，可直接安装Ø12.7 mm光学接杆
- 有高精度的手动旋转位移台RP-1A-KIT和RP-1A出售
LBTEK手动旋转位移台为大尺寸的光学元件和光机械配件的安装提供精准的旋转位移调节。在右侧手拧螺丝在未锁定情况下，安装座上的位移台可以手动转动，进行360°连续旋转。旋转盘带有M6，M4，M3螺纹孔阵列，可以用于相同螺纹规格的机械件、棱镜安装压臂和LBTEK的30 mm同轴系统接杆。安装座底部的沉头螺纹孔用于将旋转台安装在有M6、M3螺纹孔的光学平台上或者面包板上。此外，侧面带接杆安装螺纹孔，可直接安装Ø12.7 mm光学接杆。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
旋转角度360°
垂直安装孔M6沉头安装槽
1英寸手动旋转位移台
- 可连续旋转360°
- 旋转盘侧面刻线精度为2°
- 平台螺纹孔M6(1个）、M3(6个）
- 可安装光纤组件
- 四个M6通孔，用于安装到光学平台或面包板
LBTEK的RP-2B手动旋转位移台具有Ø1英寸大小的旋转平台，该平台适合安装小型光机械组件。手动旋转位移台可以连续旋转360° ，旋转平台的侧面刻度间隔为2°，每30°对应的刻度线上方标记有度数。旋转位移台台面有6个M3螺纹安装孔，1个M6螺纹孔，2个 Ø3.2 mm的孔用于安装光纤组件，当安装完光纤组件后可用M3螺钉在侧面进行锁紧。
1英寸台面手动旋转位移台安装自由空间隔离器
产品型号 | 刻线分辨率 | 旋转角度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
 | RP-2B | 2° | 360°连续 | ¥647.00 | 4周 | 加入购物车 |
1.4英寸手动旋转位移台
- 360°连续旋转
- 旋转盘侧面刻线精度为2°，差分刻线精度为10′
- 平台螺纹孔M4(1个）、M3(4个），M3沉头安装孔(4个）
- 四个M3通孔，用于安装到光学平台或面包板
LBTEK的RP-3B手动迷你系列旋转位移台具有Ø1.4英寸旋转平台，位移台可以连续旋转360° ，旋转平台的外圆周刻度间隔为2°，带差分刻线，精度为10′，通过侧面胶头螺钉进行锁紧。旋转平台台面包含4个M3螺纹孔和1个M4螺纹孔，还有4个M3沉头孔，底座为4个M3沉头孔，可安装微型燕尾式位移台。侧面有1个M3安装孔用于竖直安装位移台。
微型燕尾式位移台安装在手动旋转位移台上
产品型号 | 刻线分辨率 | 旋转角度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RP-3B | 2° | 360°连续 | ¥592.00 | 4周 | 加入购物车 |
手动旋转位移台套件，高精度
- 360°连续旋转
- 旋转盘侧面刻线精度为1°，差分刻线精度为5′
- 千分尺（螺旋测微器）10格主刻度，50格分刻度，可实现旋转台±5°的精密调节，调节精度1.2′（0.02°）
- 带粗调和精调切换锁，带精调锁定旋钮
- 侧面带一个M6螺纹孔，可用于安装接杆
- 由RP-1A和RP-1A-AP组装而成
- 台面带标准M6，M4，M3螺纹孔阵列可以安装标准光机械器件、压臂或用于30 mm同轴系统的接杆
LBTEK手动旋转位移台套件RP-1A-KIT由旋转台RP-1A和RP-1A-AP组装而成， 可实现360°连续旋转，旋转盘侧面刻线精度为1°，带差分刻线，精度为5′。旋转盘侧面手拧锁紧螺丝可实现粗调和精调切换，松开手拧螺丝，可手动粗调台面旋转角度，拧紧手拧螺丝锁定粗调旋转，同时切换到千分尺精调旋转。
千分尺带10格主刻线，对应驱动旋转调节范围为±5º，50格分刻度，对应精度为60′/50=1.2′（0.02°），千分尺可以通过旁边的手拧螺丝进行锁紧，同时锁紧旋转盘侧面手拧螺丝和千分尺旁边手拧螺丝可实现整个旋转台面的锁紧。
旋转盘带有M6，M4，M3螺纹孔阵列，可以用于相同螺纹规格的机械件、棱镜安装压臂和30 mm同轴系统接杆。安装座底部的沉头螺纹孔用于将旋转台安装在有M6螺纹孔的光学平台上或者是面包板上。侧面带M6的螺纹孔，可直接安装在Ø12.7 mm的光学接杆。其组成部分RP-1A和RP-1A-AP可单独出售。
光学元件安装于RP-1A-KIT
产品型号 | 粗调旋转范围 | 粗调刻线最小精度 | 千分尺精调最小精度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| RP-1A-KIT 升级 | 360°连续 | 1° | 0.02° | ¥1,956.00 | 当天 | 加入购物车 |
手动旋转位移台，高精度
- 360°连续旋转
- 旋转盘侧面刻线精度为1°，差分刻线精度为5′
- 千分尺（螺旋测微器）10格主刻度，50格分刻度，可实现旋转台±5°的精密调节，调节精度1.2′（0.02°）
- 带粗调和精调切换锁，带精调锁定旋钮
- 侧面带M6螺纹孔，可用于安装接杆
- 旋转台中心带SM1螺纹，附带一个SM1R卡环可安装标准的Ø25.4 mm光学元件
- 台面带标准M6，M4，M3螺纹孔阵列可以安装标准光机械器件、压臂或用于30 mm同轴系统的接杆
LBTEK手动旋转位移台RP-1A 可实现360°连续旋转，旋转盘侧面刻线精度为1°，带差分刻线，精度为5′。旋转盘侧面手拧锁紧螺丝可实现粗调和精调切换，松开手拧螺丝，可手动粗调台面旋转角度，拧紧手拧螺丝锁定粗调旋转，同时切换到千分尺精调旋转。
千分尺带10格主刻线，对应驱动旋转调节范围为±5º，50格分刻度，对应精度为60′/50=1.2′（0.02°），千分尺可以通过旁边的手拧螺丝进行锁紧，同时锁紧旋转盘侧面手拧螺丝和千分尺旁边手拧螺丝可实现整个旋转台面的锁紧。
旋转盘带有M6，M4，M3螺纹孔阵列，可以用于相同螺纹规格的机械件、棱镜安装压臂和30 mm同轴系统接杆。安装座底部的沉头螺纹孔用于将旋转台安装在有M6螺纹孔的光学平台上或者是面包板上。侧面带M6的螺纹孔，可直接安装在Ø12.7 mm的光学接杆。旋转台中心带SM1螺纹，附带一个SM1R卡环可安装标准的Ø25.4 mm光学元件或SM1透镜套筒。
RP-1A立式安装于光学平台
产品型号 | 旋转角度范围 | 粗调刻线最小精度 | 千分尺精调最小精度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| RP-1A 升级 | 360°连续 | 1° | 0.02° | ¥1,748.00 | 当天 | 加入购物车 |
实心转接板
- 材质：6061-T6铝合金
- 黑色阳极氧化
- 尺寸：Ø68.5 mm
- 厚度：7.6 mm
- 附带4个M3的圆柱头内六角螺丝
LBTEK实心转接板RP-1A-AP主要用于转接，和RP-1A共同组成RP-1A-KIT，其表面的旋转盘带有M6，M4，M3螺纹孔阵列，可以用于接杆支架、压臂和30 mm同轴系统的灵活安装。
RP-1A-AP安装于RP-1A上组成 RP-1A-KIT
产品型号 | 台面尺寸 | 厚度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RP-1A-AP | Ø68.5 mm | 7.6 mm | ¥210.00 | 当天 | 加入购物车 |
30 mm同轴系统旋转转接件
- 用于30 mm同轴系统进行360°连续旋转
- 转接预装配的30 mm同轴系统组件到旋转位移台RP-1A上
- 单螺丝压紧机制
- 附带4个M3的圆柱头内六角螺丝
LBTEK 30 mm同轴系统旋转转接件用于将30 mm同轴结构连接到旋转位移台RP-1A上，通过旋转位移台的测微头对笼式结构进行精确对准。该转接件通过4个M3圆柱头内六角螺丝与RP-1A固定，使用单螺丝压紧机制可同时夹紧30 mm同轴系统的两根笼杆。预装配的同轴系统组件可轻松安装在转接件的钳形结构上，而不需要拆卸同轴系统组件。购买LBTEK的30 mm同轴系统旋转转接件附送M3的圆柱头内六角螺丝。
使用RAM30将同轴系统安装到旋转位移台RP-1A上
产品型号 | 尺寸 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| RAM30 | Ø65.8 mm×27.8 mm | ¥643.00 | 当天 | 加入购物车 |
手动旋转位移台，高负载立式安装
- 360°连续旋转，刻线分辩率为2°
- 通过固定螺丝锁定旋转
- 平台螺纹孔M6(1个）、M4(4个）、M3(4个）
- 兼容30 mm同轴系统
- 侧面有一个M4螺纹孔，可连接Ø12.7 mm光学接杆
LBTEK手动旋转位移台，高负载立式安装RP-1B台面尺寸Ø56 mm，旋转盘带有M6, M4, M3螺纹孔阵列，可以用于相同螺纹规格的机械件、棱镜安装压臂和30 mm同轴系统接杆。安装座底部有沉头螺纹孔，利用附属的M6×16内六角圆柱头螺钉可以将旋转台水平安装在光学平台上或者是面包板上。此外，侧面还有一个M4的螺纹孔，可竖直安装在Ø12.7 mm光学接杆上。旋转台面可通过侧面M4 (2 mm六角扳手)紧定螺丝锁紧旋转。
RP-1B水平安装于光学平台
产品型号 | 旋转角度 | 刻线分辨率 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RP-1B | 360°连续 | 2° | ¥754.00 | 当天 | 加入购物车 |

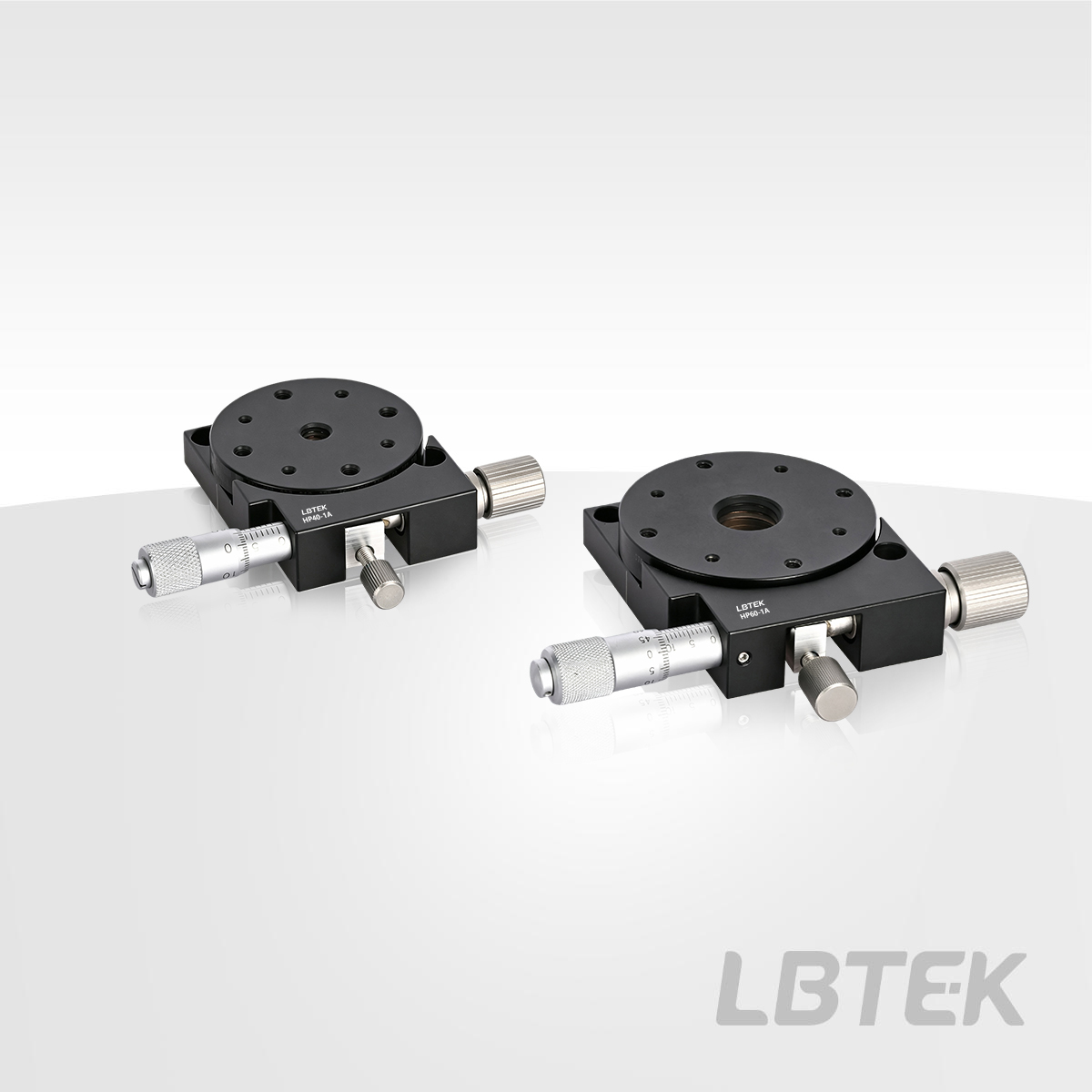

高精度手动旋转位移台
- 可选台面直径40mm、60mm
- 360°连续旋转
- 粗/精调双模式
- 灵敏度 25″/55″
LBTEK高精度手动旋转位移台采用6061-T6铝合金主体，台面尺寸覆盖Ø40 mm（HP40-1A）与Ø60 mm（HP60-1A）两种规格，适用于光学元件的精密角度调节与光路对准。该系列产品可实现360°连续粗调，并配备精调机构：HP40-1A精调范围为±5°，灵敏度达25″；HP60-1A精调范围为±5°，灵敏度达55″，满足常规精密角度调节需求。产品采用精密旋转导轨结构，HP40-1A平行度为25 μm、端面跳动量25 μm、圆跳动量30 μm；HP60-1A平行度为30 μm、端面跳动量25 μm、圆跳动量30 μm。在承载能力方面，HP40-1A水平负载为49 N（5 kgf），竖直负载为0.3 N·m，自重0.09 kg；HP60-1A水平负载为68.7 N（7 kgf），竖直负载为0.75 N·m，自重0.3 kg。台面与底座带有标准安装螺纹孔阵列，可直接安装于光学平台、面板或接杆系统，适合激光对准、光谱分析、光学检测等应用场景。
/
产品型号 | 行程 | 灵敏度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| HP60-1A 新品 | 粗调 360° 精调 ±5° | 约55.8″ | ¥1,448.00 | 当天 | 加入购物车 | ||
| HP40-1A 新品 | 粗调 360° 精调±5° | 25″ | ¥1,165.00 | 当天 | 加入购物车 |
