基于涡旋波片的光镊系统

  • 参数规格
  • 组件清单
  • 技术说明
  • 软件
产品说明
  • 可以利用激光光捕获力自由抓取粒子并操控粒子进行移动或旋转
  • XYZ三轴位移台可方便调节位移,实现粒子与激光的相对运动
  • 通过CMOS相机连接电脑,能实时显示激光操控粒子运动的情况
  • 可安装于45cm*60cm的光学面包板上,方便整体移动,不需要反复调节
  • 提供全套粒子制备工具和系统安装工具以及详细的产品手册,便于用户安装和使用

     LBTEK的基于涡旋波片的光镊系统主要由激光模块、扩束模块、偏振模块、缩束模块、二向色镜模块、CMOS相机模块、运动控制模块和照明模块组成: 1) 激光器输出激光经过扩束系统后光斑直径扩大; 2) 扩束后的光束首先经过偏振片,光束全部为线偏振光,然后经过特定角度的1/4波片,光束变为圆偏光,最后经过涡旋波片,出射光束为特定拓扑何数的涡旋光束,当旋转1/4波片的时候,涡旋光束的拓扑何数正负值变化。 3) 缩束系统把光束缩小,方便光束进入物镜 3) 选择高倍率的油浸物镜实现更细的镊尖,得到更大捕获力; 4) 样品放置于XYZ三轴位移台上,可实现样品X,Y,Z三轴位移; 5) 白光LED照明光源发出的光经光束整形后照射到待观测样品上; 6) 携带激光捕获样品信息的照明光经过物镜、透过二向色镜并经反射镜反射后,入射到CMOS相机上成像; 7) 考虑到二向色镜并不能完全隔离激光,从样品反射回来的激光会部分透过二向色镜,并入射到CMOS而影响成像质量,在CMOS前端增加滤光片进一步滤除激光光束,增加消色差透镜用来调节视场范围,并提高入射到CMOS的光亮度。

示意图
通用参数
光源
532nm+/-2nm
白光LED
最大输出光功率3w,带电源适配器
物镜
100x,油浸,NA 1.25,RMS螺纹
样品
4um 二氧化硅球,4um聚苯乙烯微球
涡旋波片
m≥10,安装于同轴系统XY位移调整架,m值越大,同时捕获旋转的粒子越多,粒子旋转速度越快
CMOS相机
GigE接口/2592*1944/2.2 um*2.2 um
面包板及把手
面包板450×600mm 双把手





模块

核心参数

元件型号

规格

数量



光源模块

激光模组,安装于三维调节架;
1,532nm+/-2nm
2,自由空间输出,导体固体激光器
3,输出光功率0-1000mW,且连续可调
4,工作温度范围10℃-30℃
5,功率稳定性<3%
6,带电源驱动器

DPSS-532-A1

532 nm,最大光功率1W,连续可调

1

MBB-1015

标准光学面包板,尺寸 150 mm×100 mm×12.7 mm,M6螺纹贯穿孔

1

OP-50

不锈钢接杆,直径 12.7 mm,顶部M4 x 12螺柱,底部M6螺纹孔,L=50 mm

4

PH-50B

磁性底座式接杆支架,夹持直径 12.7 mm接杆,H=50 mm

4

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

4

扩束模块

扩束模块,安装于同轴系统,

PM10-AG

金属膜反射镜,Borofloat,带二氧化硅保护层,银膜 450 nm-20.0 μm,直径 25.4 mm

1

RAMC-1B

30 mm同轴系统直角调整架,光壁孔安装同轴接杆,适用安装直径 25.4 mm最小厚度 3 mm光学元件

1

MCX10303-A

平凸透镜,N-BK7,增透膜 400 nm-700 nm,直径 12.7 mm,焦距 15.0 mm,安装于SM05标准透镜套筒中

1

SM1-SM05B

螺纹转接件,SM1外螺纹和SM05内螺纹

1

OPM-12.5AS

紧凑型30 mm同轴安装板,42 mm*42 mm*12.5 mm,带单卡环,带安装台阶,安装直径 25.4 mm光学元件

2

MCX10612-A

平凸透镜,N-BK7,增透膜 400 nm-700 nm,直径 25.4 mm,焦距 75.0 mm,安装于SM1标准透镜套筒中

1

MOP-200-P4

同轴系统接杆,直径 6.0 mm,长度 200 mm,一包四根

1

OP1B-100B4

Ø25 mm带基座光学接杆,顶部M4螺纹孔,底部M6螺纹孔,L=100 mm

1

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

1

偏振模块

偏振模组
1,线偏振片,400-700 nm,固定于旋转调整架           2,零级λ/4波片,400 nm – 700 nm,固定于旋转调整架      3,涡旋波片,m=18,安装于同轴系统XY位移调整架



FLP20-VIS

线偏振片,带N-BK7保护窗口片,400-700 nm,直径25.4mm

1

CRM-1AS

旋转调整架,兼容 30 mm同轴系统,附带一个SM1R卡环安装直径 25.4 mm光学元件

1

QWP20-532A

零级波片,液晶聚合物,工作波长:532 nm,λ/4,增透膜:400 nm – 700 nm,安装于标准SM1透镜套筒中

1

CRM-1AS

旋转调整架,兼容 30 mm同轴系统,附带一个SM1R卡环安装直径 25.4 mm光学元件

1

VR18-532-SP

涡旋波片,m=18

1

TXY1

30 mm同轴系统XY位移调整架,XY方向 ±1.0 mm行程,适用安装直径 25.4 mm光学元件,附带1个SM1R卡环,兼容 30 mm同轴系统

1

缩束模块

缩束模块,安装于同轴系统,缩小五倍

MCX10612-A

平凸透镜,N-BK7,增透膜 400 nm-700 nm,直径 25.4 mm,焦距 75.0 mm,安装于SM1标准透镜套筒中

1

OPM-12.5AS

紧凑型30 mm同轴安装板,42 mm*42 mm*12.5 mm,带单卡环,带安装台阶,安装直径 25.4 mm光学元件

2

MCX10303-A

平凸透镜,N-BK7,增透膜 400 nm-700 nm,直径 12.7 mm,焦距 15.0 mm,安装于SM05标准透镜套筒中

1

SM1-SM05B

螺纹转接件,SM1外螺纹和SM05内螺纹

1

MOP-100-P4

同轴系统接杆,直径 6.0 mm,长度 100 mm,一包四根

1

OP1B-100B4

Ø25 mm带基座光学接杆,顶部M4螺纹孔,底部M6螺纹孔,L=100 mm

1

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

1

RAMC-1B

30 mm同轴系统直角调整架,光壁孔安装同轴接杆,适用安装直径 25.4 mm最小厚度 3 mm光学元件

1

PM10-AG

金属膜反射镜,Borofloat ,带二氧化硅保护层,银膜 450 nm-20.0 μm,直径 25.4 mm

1

二向色镜+物镜

1,650nm长波通二向色镜,安装于同轴立方中
2,物镜:100x,油浸,NA 1.25,RMS螺纹

MOP-25-P4

同轴系统接杆,直径 6.0 mm,长度 25 mm,一包四根

1

DM10-650LP

长波通二向色镜,紫外熔融石英,直径 25.4 mm,厚度3.2 mm,反射截止&透射起始 650 nm

1

CM-3C

30 mm同轴立方体圆形平片安装座,适用光学元件直径25.4 mm,45°安装,兼容30 mm同轴系统

1

MOP-40-P4

同轴系统接杆,直径 6.0 mm,长度 40 mm,一包四根

1

OPM-12.5AS

紧凑型30 mm同轴安装板,42 mm*42 mm*12.5 mm,带单卡环,带安装台阶,安装直径 25.4 mm光学元件

1

SM1-C2

SM1保护端盖,SM1外螺纹

1

OP1B-100B4

Ø25 mm带基座光学接杆,顶部M4螺纹孔,底部M6螺纹孔,L=100 mm

1

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

1

RAMC-1B

30 mm同轴系统直角调整架,光壁孔安装同轴接杆,适用安装直径 25.4 mm最小厚度 3 mm光学元件

1

PM10-AG

金属膜反射镜,Borofloat ,带二氧化硅保护层,银膜 450 nm-20.0 μm,直径 25.4 mm

1

MOP-40-P4

同轴系统接杆,直径 6.0 mm,长度 40 mm,一包四根

1

CAD-02

同轴系统转接板,兼容 30 mm,60 mm同轴系统

1

TXY1

30 mm同轴系统XY位移调整架,XY方向 ±1.0 mm行程,适用安装直径 25.4 mm光学元件,附带1个SM1R卡环,兼容 30 mm同轴系统

1

SM1-RMSA

螺纹转接件,SM1外螺纹和RMS内螺纹

1

OIOL-100

弹性油浸物镜,平场100X,NA=1.25,工作距离0.17

1

CMOS模块

1,CMOS黑白相机,
2,GigE接口
3,2592*1944,单像素大小2.2 um*2.2 um
4,消色差透镜+2片短通二向色滤光片

CF1-R

二向色滤光片,Borofloat,直径 25.4 mm,截止波长 585±15 nm

2

MFLF1CA

30 mm磁性快拆同轴板,兼容30 mm同轴系统,底部中心带有M4螺纹安装孔

1

OPM-12.5AS

紧凑型30 mm同轴安装板,42 mm*42 mm*12.5 mm,带单卡环,带安装台阶,安装直径 25.4 mm光学元件

2

AD407-A

消色差胶合透镜,N-BK7/N-SF5,增透膜 400 nm-700 nm,直径 25.4 mm,焦距80.0 mm

1

MOP-75-P4

同轴系统接杆,直径 6.0 mm,长度 75 mm,一包四根

1

MV-GE500M-T

COMS相机,2592*1944,单像素大小2.2 um*2.2 um

1

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

1

OP1B-100B4

Ø25 mm带基座光学接杆,顶部M4螺纹孔,底部M6螺纹孔,L=100 mm

1

SM1-CC

螺纹转接件,SM1外螺纹和C外螺纹

1

照明模块

1,白光LED
2,最大输出光功率3w,带电源适配器
3,0-40℃
4,带准直和会聚元件

LED-W-3-SP

 用于光镊实验的照明模组,聚光LED灯珠,内置恒流驱动电路,暖白,最大功率为3W,且连续可调

1

MCX10610-A

平凸透镜,N-BK7,增透膜 400 nm-700 nm,直径 25.4 mm,焦距 50.0 mm,安装于SM1标准透镜套筒中

1

MCX10606-A

平凸透镜,N-BK7,增透膜 400 nm-700 nm,直径 25.4 mm,焦距 25.4 mm,安装于SM1标准透镜套筒中

1

CAD-02

同轴系统转接板,兼容 30 mm,60 mm同轴系统

2

MOP-75-P4

同轴系统接杆,直径 6.0 mm,长度 75 mm,一包四根

1

SM1-12.5A

透镜套筒,SM1内外螺纹,内螺纹长度 12.5 mm

2

MOP-200

同轴系统接杆,直径 6.0 mm,长度 200 mm

2

OP1AD-60C

Ø25 mm接杆转接件,夹持60 mm同轴系统

1

OP1-300B6

Ø25 mm无基座光学接杆,底部和顶部M6螺纹,L=300 mm

1

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

1

PR-1S

接杆支架底座,底部带圆形强磁

1

运动控制

3轴侧驱位移台
1,台面尺寸:65×65mm,
2,行程:13 mm
3,直线度(竖直、水平方向):<3um
4,移动平行度:<15um
5,微分头最小刻度:10 um
6,带样品夹持架

LS65-13R3

XYZ轴线性位移台 ,台面尺寸:65×65 mm,行程13 mm,右侧驱动

1

OP1B-75B6

Ø25 mm带基座光学接杆,底部和顶部M6螺纹孔,L=75 mm

4

RAB1

直角转接板,65mm

1

OT-SH1

显微镜载玻片固定架

1

PHC-32

接杆支架固定叉块,沉头腰型槽长度 32 mm

4

样品制备工具

4um 二氧化硅球,4um聚苯乙烯微球、剪刀、镊子、载玻片,盖玻片,双面胶,吸管

SP1-KIT

实验样品制备套装,用于光镊、微生物、医学等实验配备套件

1

光路调试工具

用于光路高度,光路水平,光路准直调节

OWR-1A

卡槽式卡环扳手,适用SM1螺纹规格卡环

1

CT-1

30 mm同轴系统对准板,带直径 0.9 mm通孔

1

LSSM1

激光安全遮光板,200 mm×75 mm,底部带磁铁,含提起把手,M6安装槽

1

SSB-M6

12格装M6螺丝套件

1

OWR-1B

卡环扳手,适用带SM1螺纹规格转接件

1

PG-1

激光防护镜,532nm

1

OWR-05A

卡槽式卡环扳手,适用SM05螺纹规格卡环

1

 HK9-KIT1

内六扳手炫彩球头9件装

1

面包板及把手(可选配)

面包板450×600mm,双把手

MBB-4560

标准光学面包板,尺寸 450 mm×600 mm×12.7 mm,M6螺纹贯穿孔

1

MBBH1

面包板把手,两个装

1

AVF25

面包板底座

4

选配

安装服务可选

工程师上门安装调试+培训





















CMOS相机软件的百度网盘下载链接:点击下载 提取码: n5uh

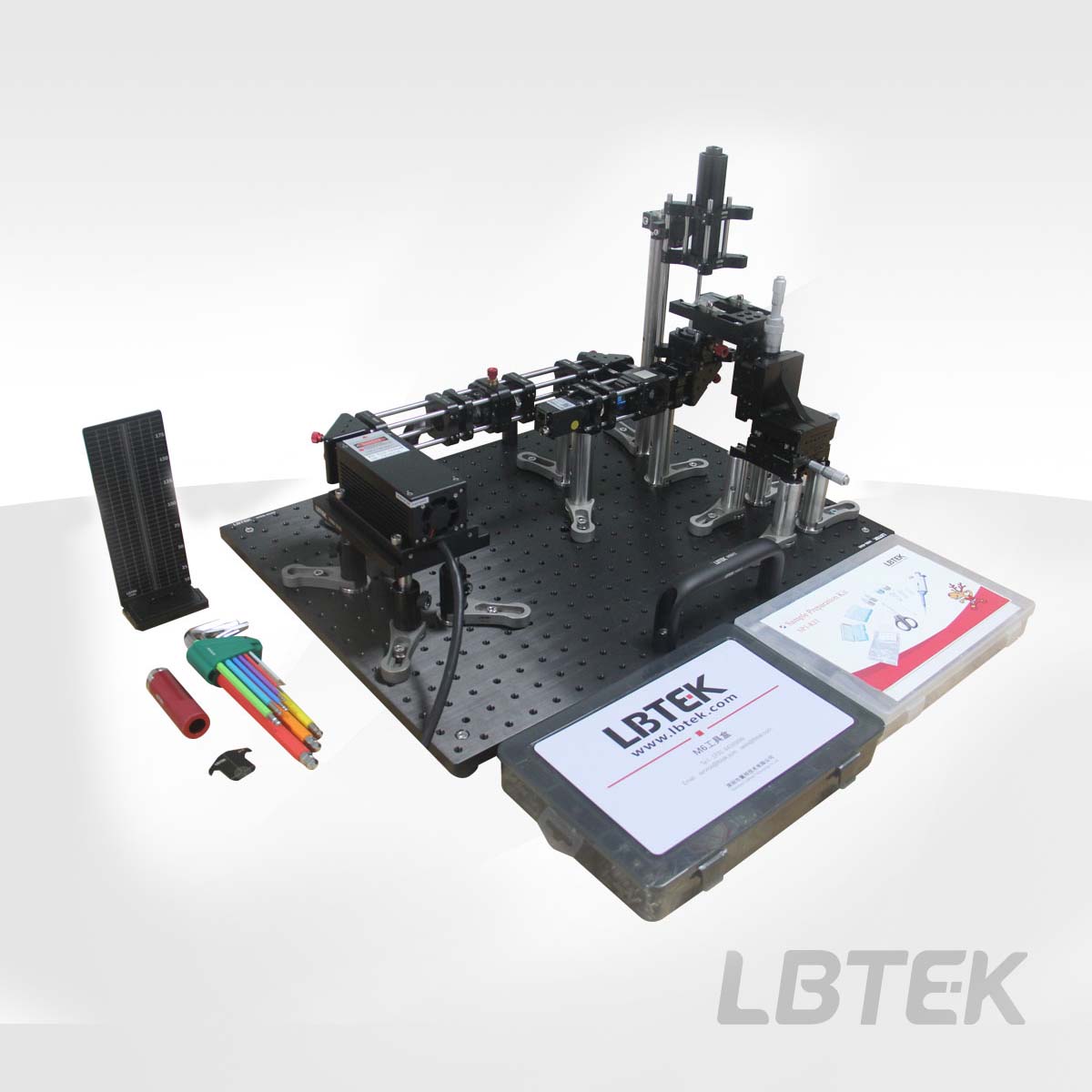

基于涡旋波片的光镊系统
  • 激光波长:532 nm
  • 系统大小:可选择安装于45cm×60cm便携式光学面包板上
  • 粒子及尺寸:4μm二氧化硅微球
  • 65×65 mm 3轴侧驱位移台,行程13mm
  • 白光LED照明,CMOS黑白相机

LBTEK 基础版单光束光镊系统为零部件发货,包含全套粒子制备工具、系统安装工具、CMOS相机安装软件和详细的产品手册。用户可以根据我们产品手册中的系统安装步骤自行安装使用。当然,也可以自由选择工程师上门安装服务。

实验结果展示
产品型号 描述 对比 单价 发货日期 购物车
OTV-V1 基于涡旋波片的光镊系统,用于捕获并操控粒子移动,通过CMOS相机实时显示粒子运动情况
¥49982 1周
加入购物车
OT-SC 光镊系统安装服务费用(选配)
¥5000 当天
加入购物车
MBB-4560 标准光学面包板,尺寸 450 mm×600 mm×12.7 mm,M6螺纹贯穿孔(选配)
¥2700 当天
加入购物车
MBBH1 面包板把手,两个装(选配)
¥132 当天
加入购物车
固定式显微镜载玻片夹具
  • 接受宽度大于44 mm的载玻片
  • 兼容的培养皿直径:37.1 mm~41.4 mm
  • 底板可以安装在带有M6螺纹孔中心间距为50 mm的位移台上

LBTEK显微镜固定架适合在LBTEK三轴位移台的Z轴上安装培养皿和载玻片,从而集成到光镊等定制显微镜装置中。两组安装孔提供多种用途,一组四个M4沉孔间距为12.5 mm,一组两个M6沉头凹槽间距为50 mm,可兼容多种组件的安装。弹簧压片可以旋转,方便更换玻璃载玻片和培养皿。夹片的安装表面中间为1英寸的通光孔径,便于光线通过。

固定式显微镜载玻片夹具常用于夹持载玻片等
产品型号 夹持载玻片宽度 夹持培养皿直径 对比 单价 发货日期 购物车
OT-SH1 >44 mm 37.1 mm~41.4 mm
¥600 当天
加入购物车
实验样品制备套装
  • 载玻片,长×宽24 mm×50 mm,厚度0.13-0.16 mm
  • 盖玻片,长×宽20 mm×20 mm,厚度0.13-0.16 mm
  • 溶于去离子水中的二氧化硅微球,Ø4.0 µm,10mL
  • 溶于去离子水中的聚苯乙烯微球,Ø4.0 µm,10mL
  • 容量为20 µL的微型移液枪
  • 10片双面胶,8孔/片
  • 2瓶去离子水,15mL/瓶

SP1-KIT为适用于OTB-V1基础版光镊和OTV-V1-SP涡旋波片光镊系统,制备好的样品持续时间长,能够进行多次实验。该套件包括以上部分

样品制备套装
产品型号 描述 对比 单价 发货日期 购物车
SP1-KIT 适用于OTB-V1基础版光镊和生物实验的样品制备工具
¥4079 2周
加入购物车
直角安装板
  • 90°直角安装板
  • 安装面均有M4,M6螺纹孔,孔间距25 mm
  • PB-5有三个侧面都具有M4螺纹安装孔,可从三个方向安装。
  • 兼容公制或英制的面包板、接杆和支架

LBTEK直角安装板尺寸为65 mm×65 mm×75 mm,由两块PB-5拼凑组成。M6和M4螺纹孔阵列可在各个方位安装组件,同时购买LBTEK直角安装板RAB1附送4个M6*8 mm圆柱头内六角螺丝(含垫片)。

直角安装板安装于三轴位移台
产品型号 总体尺寸 对比 单价 发货日期 购物车
RAB1 65 mm×65 mm×75mm
¥450 当天
加入购物车
