五角棱镜

  • 参数规格
  • 曲线
  • 组装
产品说明
  • 产品材质:N-BK7
  • 工作波长:450 nm-20.0 μm
  • 用途:光束偏转

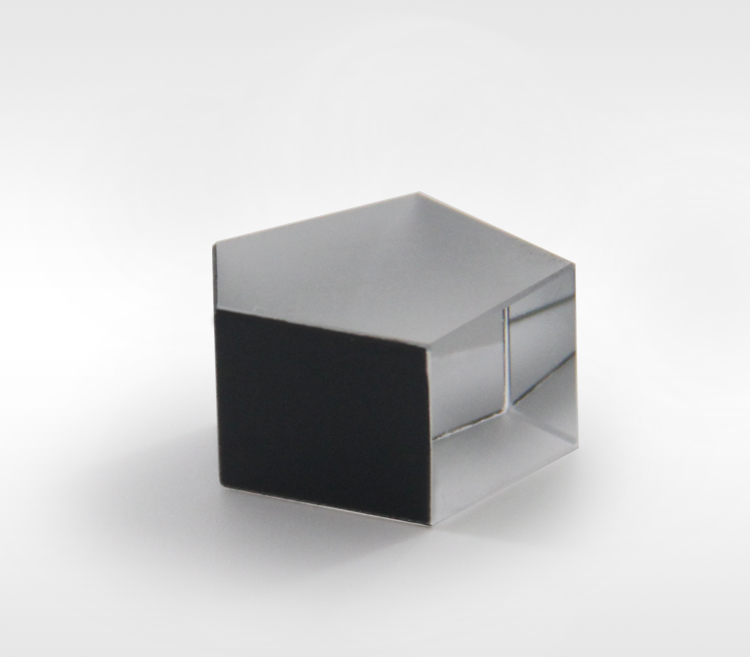

     LBTEK五角棱镜由N-BK7玻璃制成,两个反射面镀有铝膜增强反射性能,两个反射面及同时与两个反射面相交的平面外覆掺铬镍铁合金带黑漆保护层。五角棱镜使入射光束或图像偏转90°,且保持原图像不变,不会生成倒像或反像。LBTEK有两种尺寸的五角棱镜可选,通光孔径均为入射面尺寸的70%。除了标准的五角棱镜外,LBTEK还提供多种定制服务,具体定制需求,请联系LBTEK技术支持。

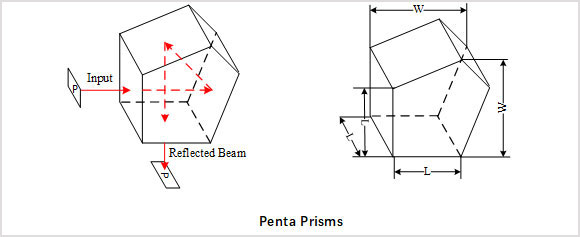

示意图
通用参数
光学元件材质
N-BK7
通光孔径
>入射面尺寸70%
表面平整度(@633 nm)
λ/10
表面光洁度(划痕/麻点)
40/20

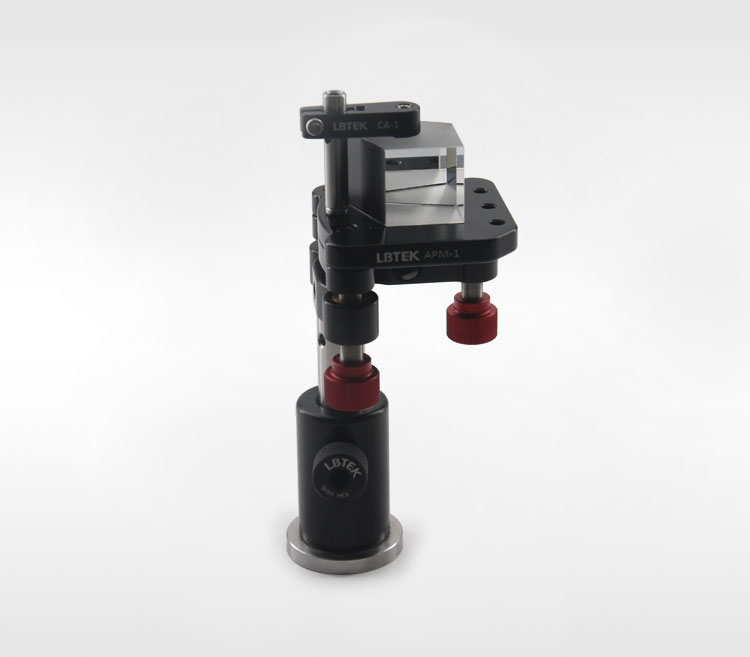

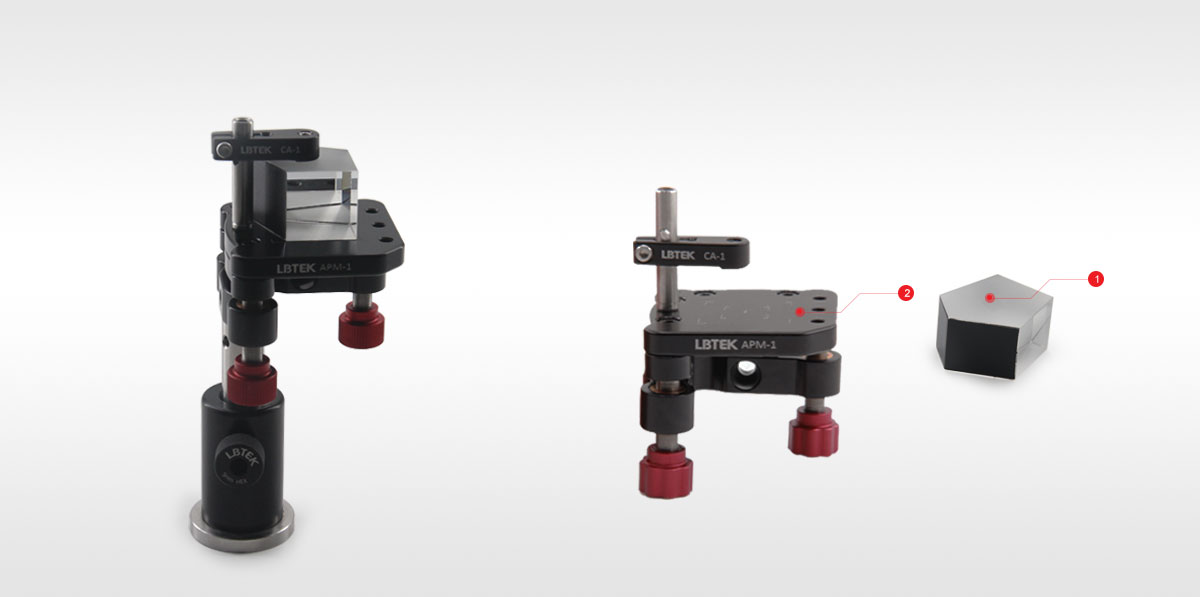

LBTEK五角棱镜安装于二维可调式安装平台

① 二维可调式安装平台APM-1×1

② 五角棱镜PTP1-20-14×14×1

N-BK7五角棱镜
  • 产品材质:N-BK7
  • 工作波长:450 nm-20.0 μm
  • 用途:光束偏转

LBTEK提供高精度N-BK7五角棱镜,可以使入射光束或图像偏转90°,且保持原图像不变,不会生成倒像或反像。LBTEK提供PTP1-10-7×7和PTP1-20-14×14两种型号的五角棱镜,如有其它需求,请联系LBTEK技术支持进行定制。

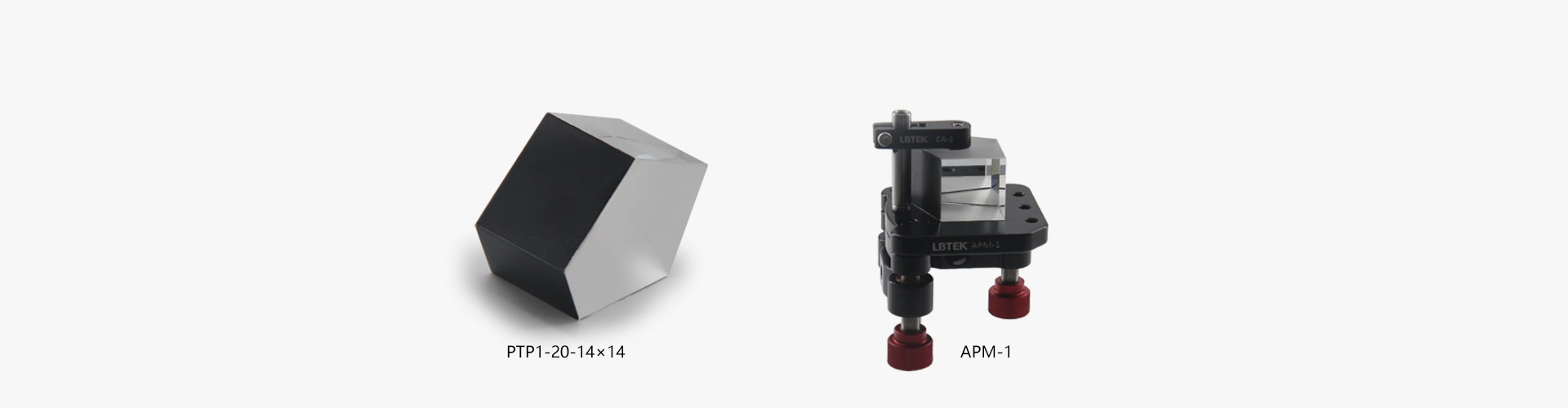

LBTEK五角棱镜常安装于二维可调式安装平台APM-1
产品型号 尺寸(L&W) 光学元件材质 通光孔径 对比 单价 发货日期 购物车
PTP1-10-7×7new 10 mm&14.14 mm N-BK7 >入射面尺寸70%
¥228 当天
加入购物车
PTP1-20-14×14new 20 mm&28.28 mm N-BK7 >入射面尺寸70%
¥465 当天
加入购物车
