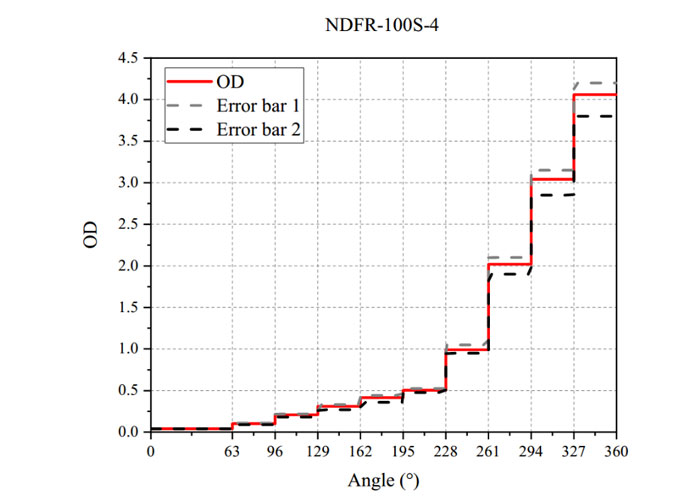

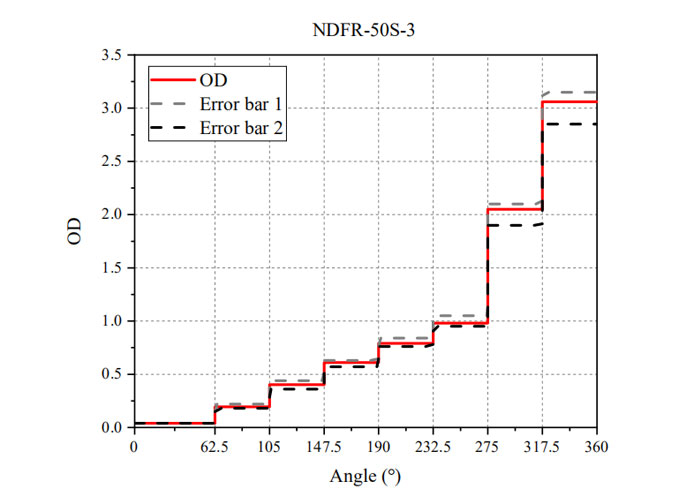

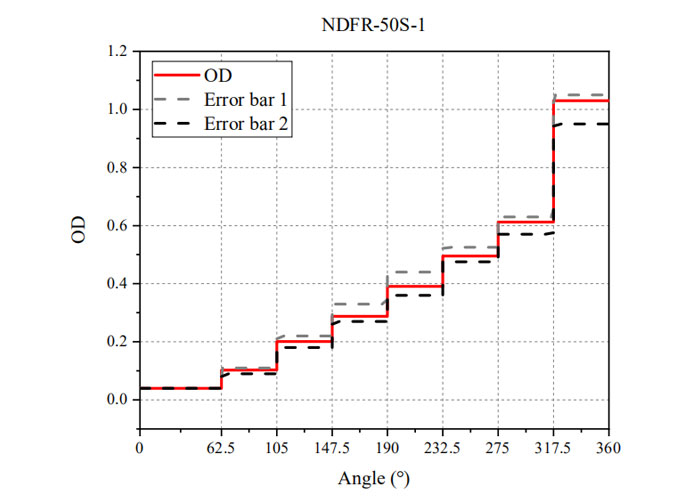

LBTEK阶跃式中性密度滤光片由紫外熔融石英基底和金属(铬镍铁合金)镀膜组成,设计用于240-1200 mm的透射波长范围。阶跃式中性密度滤光片的光学密度(OD)范围为0.04到1.0、0.04到3.0或0.04到4.0,通过旋转可提供8或10阶的光密度调节。尺寸有Ø50 mm和Ø100 mm可选,根据尺寸不同,镀膜径向角度分为297.5°±5.0°或297.0°±5.0°两种。除了标准的阶跃型中性密度滤光片,LBTEK还提供多种定制服务,具体定制需求,请联系LBTEK技术支持。
设计波长
240 nm -1200 nm |
基片材质
紫外熔融石英 |
镀膜
铬镍铁合金 |
镀膜径向角
297.5°±5.0°或297.0°±5.0° |
表面光洁度(划痕/麻点)
60/40 |
基片厚度
2.0 mm |
表面平行度
<3 arcmin |
中心孔直径
Ø7.5 mm |
中性密度滤光片
1.光谱透射率(Transmission)
从物体透过与入射的光通量或光强的比值,按百分比形式,用符号T(λ)表示。
2.光密度(Optical density,OD)
光谱透射率的负对数表示形式,用符号OD(λ)表示。光密度OD(λ)与透射率T(λ)存在如下关系:
OD(λ)=-log10[T(λ)]
T(λ)=10-OD(λ)
其中,T(λ)是一个介于0和1之间的值。选择光密度值高的ND滤光片,可以为入射光提供低的透射率和高的反射率。例如,如果OD为3的滤光片导致透射率为0.001,则意味着滤光片将光束衰减到入射光功率的0.1%。
3.衰减量(Attenuation)
光谱透射率的分贝(dB)表示形式,用于表征物体对光量的衰减能力,用A(λ)表示。衰减量A(λ)与透射率T(λ)之间存在如下关系:
A(λ)=-10log10[T(λ)]
衰减量A(λ)与光密度OD(λ)之间存在如下关系:
A(λ)=10OD(λ)
例如,衰减量A(λ)为20 dB,则光密度OD(λ)为2,透射率为0.01,则意味着滤光片将光束衰减到入射光功率的1%。
对应参数 |
LBTEK中性密度滤光片产品型号表 |
|||||
透射率(T) |
光密度(OD) |
衰减量(A) |
吸收型 (400 nm-650 nm) |
反射型 (350 nm-1100 nm) |
连续型 (240 nm-1200 nm) |
阶跃型 (240 nm-1200 nm) |
79% |
0.1 |
1 dB |
|
|
NDFR-25C-2 NDFR-25C-4 NDFR-50C-2 NDFR-50C-4 NDFR-100C-2 NDFR-100C-4 |
NDFR-50S-1 NDFR-100S-4 |
63% |
0.2 |
2 dB |
|
NDFR10-02 |
NDFR-50S-1 NDFR-50S-3 NDFR-100S-4 |
|
50% |
0.3 |
3 dB |
NDFA10-03 |
NDFR10-03 |
NDFR-50S-1 NDFR-100S-4 |
|
40% |
0.4 |
4 dB |
|
NDFR10-04 |
NDFR-50S-1 NDFR-50S-3 NDFR-100S-4 |
|
32% |
0.5 |
5 dB |
NDFA10-05 |
NDFR10-05 |
NDFR-50S-1 NDFR-100S-4 |
|
25% |
0.6 |
6 dB |
|
|
NDFR-50S-1 NDFR-50S-3 |
|
16% |
0.8 |
8 dB |
|
|
NDFR-50S-3 |
|
10% |
1.0 |
10 dB |
NDFA10-10 |
NDFR10-10 |
NDFR-50S-1 NDFR-50S-3 NDFR-100S-4 |
|
1% |
2.0 |
20 dB |
NDFA10-20 |
NDFR10-20 |
NDFR-50S-3 NDFR-100S-4 |
|
0.1% |
3.0 |
30 dB |
NDFA10-30 |
NDFR10-30 |
|
NDFR-50S-3 NDFR-100S-4 |
0.01% |
4.0 |
40 dB |
NDFA10-40 |
NDFR10-40 |
|
NDFR-100S-4 |
0.001% |
5.0 |
50 dB |
NDFA10-50 |
|
|
|
0.0001% |
6.0 |
60 dB |
NDFA10-60 |
|
|
|
0.00001% |
7.0 |
70 dB |
NDFA10-70 |
|
|
|
0.000001% |
8.0 |
80 dB |
NDFA10-80 |
|
|
|
LBTEK阶跃式中性密度滤光片由紫外熔融石英基底和金属(铬镍铁合金)镀膜组成,设计用于240-1200 mm的透射波长范围。阶跃式中性密度滤光片的光学密度(OD)范围为0.04到1.0、0.04到3.0或0.04到4.0,通过旋转可提供8或10阶的光密度调节。其中心孔直径均为7.5 mm,便于机械件的安装。尽管属于反射型中性密度滤光片,但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能,建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触,接触则可能刮坏无保护表面,清洁时建议使用气吹。
LBTEK 已安装的阶跃式中性密度滤光片的机械外壳具有角刻度和旋转轴,安装座经过精密设计,以最小化对光学元件通光孔径的影响,且结构紧凑,非常适合替代滤光片转轮。带刻度的一面为镀膜面,为保证最佳性能,建议从此面入射。
LBTEK中性密度滤光片安装座,可以将中心孔直径Ø7.5 mm的NDFR系列滤光片安装到旋转轴上,安装滤光片时,首先用附送的1.5 mm六角扳手拧紧NDFR-PM侧面的固定螺丝,锁定旋转。用附送的2 mm的六角扳手拆掉银色内六角螺丝,在两个垫片间装入滤光片,然后装回转轮和螺丝组合。请注意按照原来的位置顺序放置平垫片和波形弹簧,并紧固螺栓。附送1.5 mm和2.0 mm六角扳手各1个。
