产品说明
- 通过旋转或平移实现不同光密度的切换
- OD范围（圆形）：0.04~1.0（8阶）、0.04~3.0（8阶）或0.04~4.0（10阶）
- OD范围（矩形）：0.3~2.0（5阶）
- 工作波长：240 - 1200 nm
LBTEK阶跃式中性密度滤光片由紫外熔融石英基底和金属（铬镍铁合金）镀膜组成，设计用于240-1200 nm的透射波长范围。产品分为圆形和矩形两种类型：圆形阶跃式中性密度滤光片的光学密度（OD）范围为0.04~1.0（8阶）、0.04~3.0（8阶）或0.04~4.0（10阶），通过旋转实现不同光密度的切换，尺寸有Ø50 mm和Ø100 mm可选；矩形阶跃式中性密度滤光片的光学密度（OD）梯度为0.3~2.0（5阶），通过平移实现不同光学密度的切换，包含50 mm×10 mm和100 mm×25 mm两种尺寸，通过平移实现不同光学密度的切换。除了标准规格的阶跃式中性密度滤光片，LBTEK还提供多种定制服务，具体定制需求请联系LBTEK技术支持。

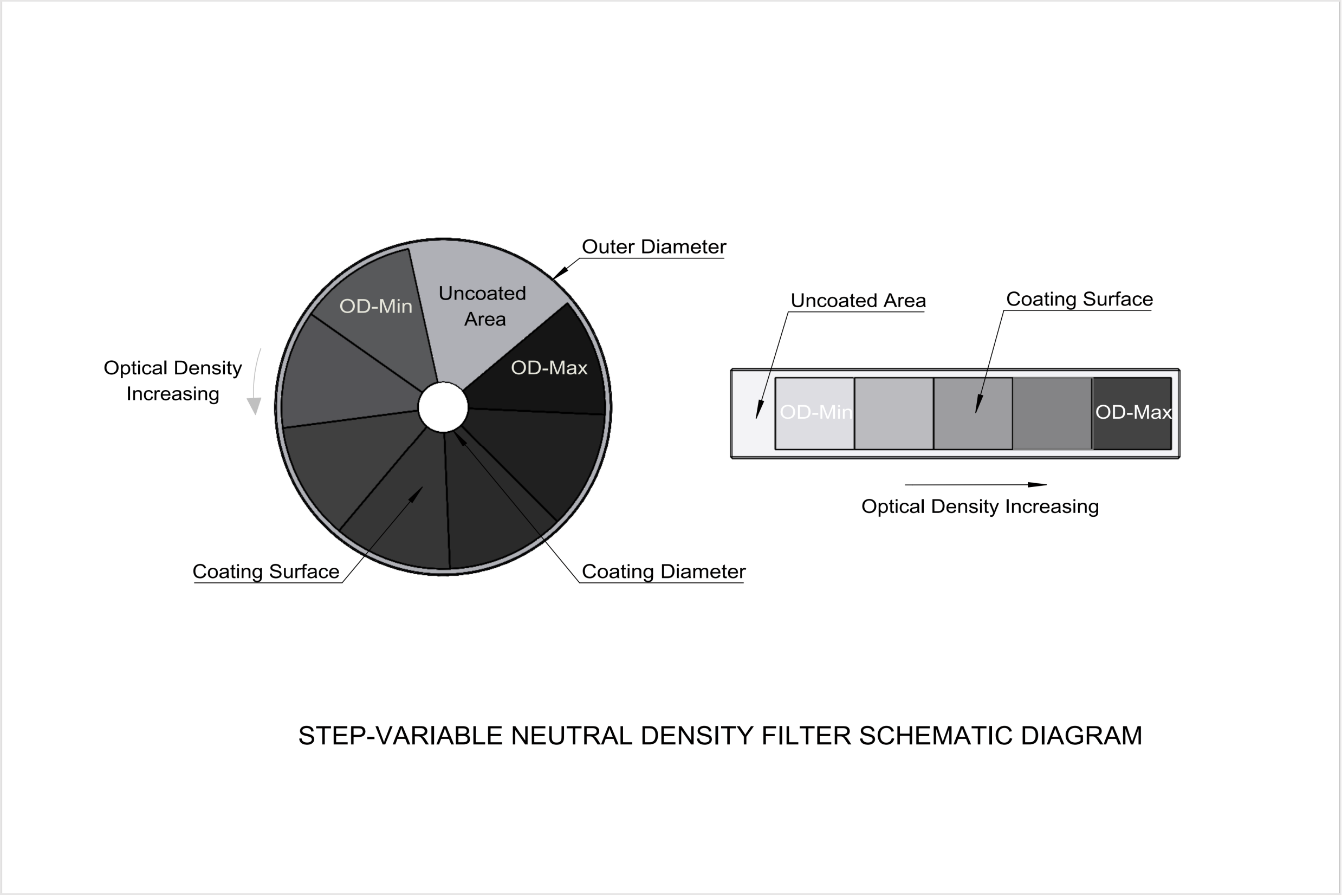

示意图
演示视频
产品属性
设计波长240 nm -1200 nm
基片材质紫外熔融石英
镀膜铬镍铁合金
表面平整度<λ@633 nm
表面光洁度（划痕/麻点）60/40
基片厚度2.0 mm

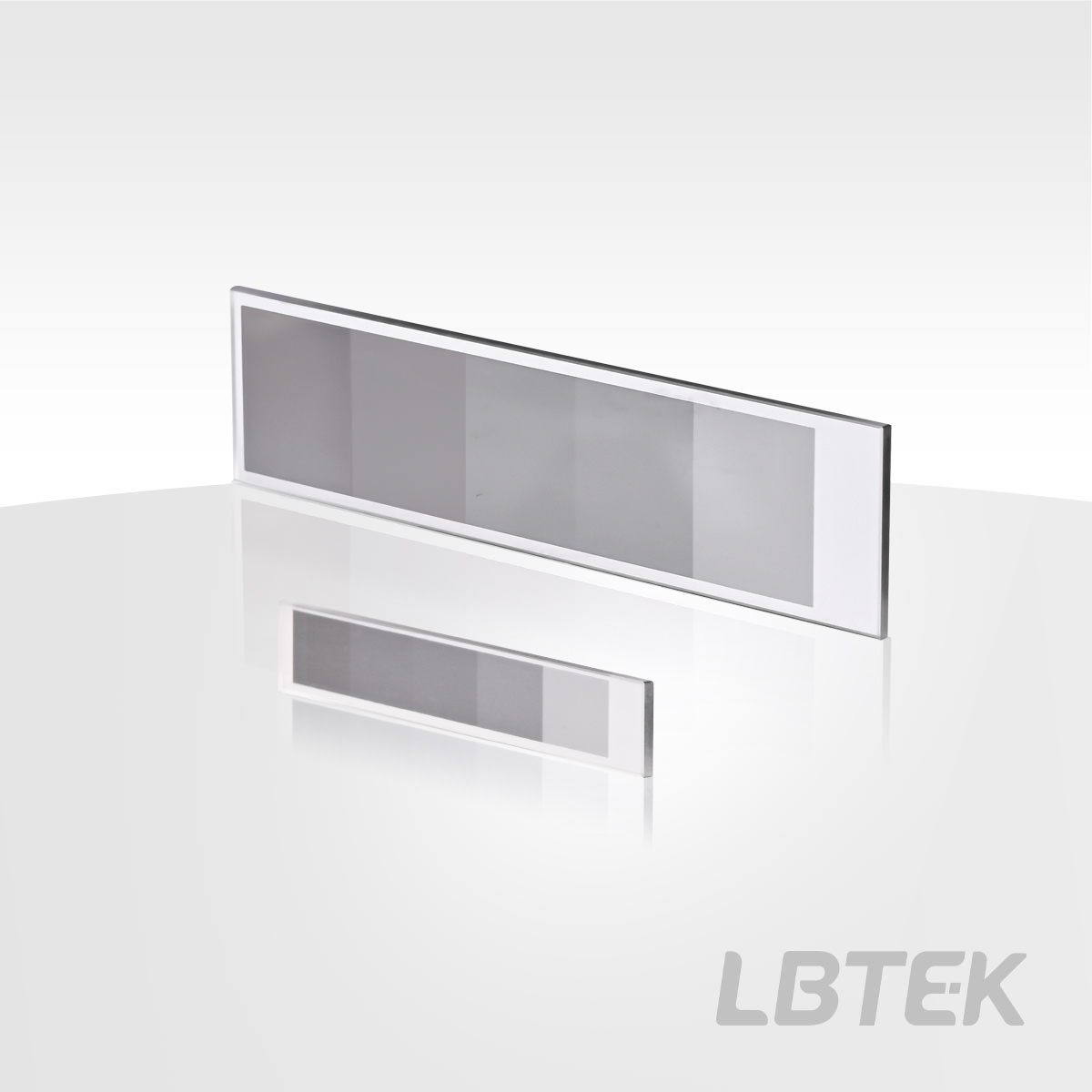

阶跃式中性密度滤光片，矩形
- 基片材料：紫外熔融石英
- 镀膜：铬镍铁合金
- 尺寸：50 mm×10 mm和100 mm×25 mm
LBTEK矩形阶跃式中性密度滤光片由紫外熔融石英基底和金属（铬镍铁合金）镀膜组成，设计用于240-1200 mm的透射波长范围。矩形阶跃式中性密度滤光片光学密度（OD）梯度为0.3、0.6、0.8、1.0、2.0，包含50 mm×10 mm（W×L）和100 mm×25 mm（W×L）2种尺寸。尽管属于反射型中性密度滤光片，但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。

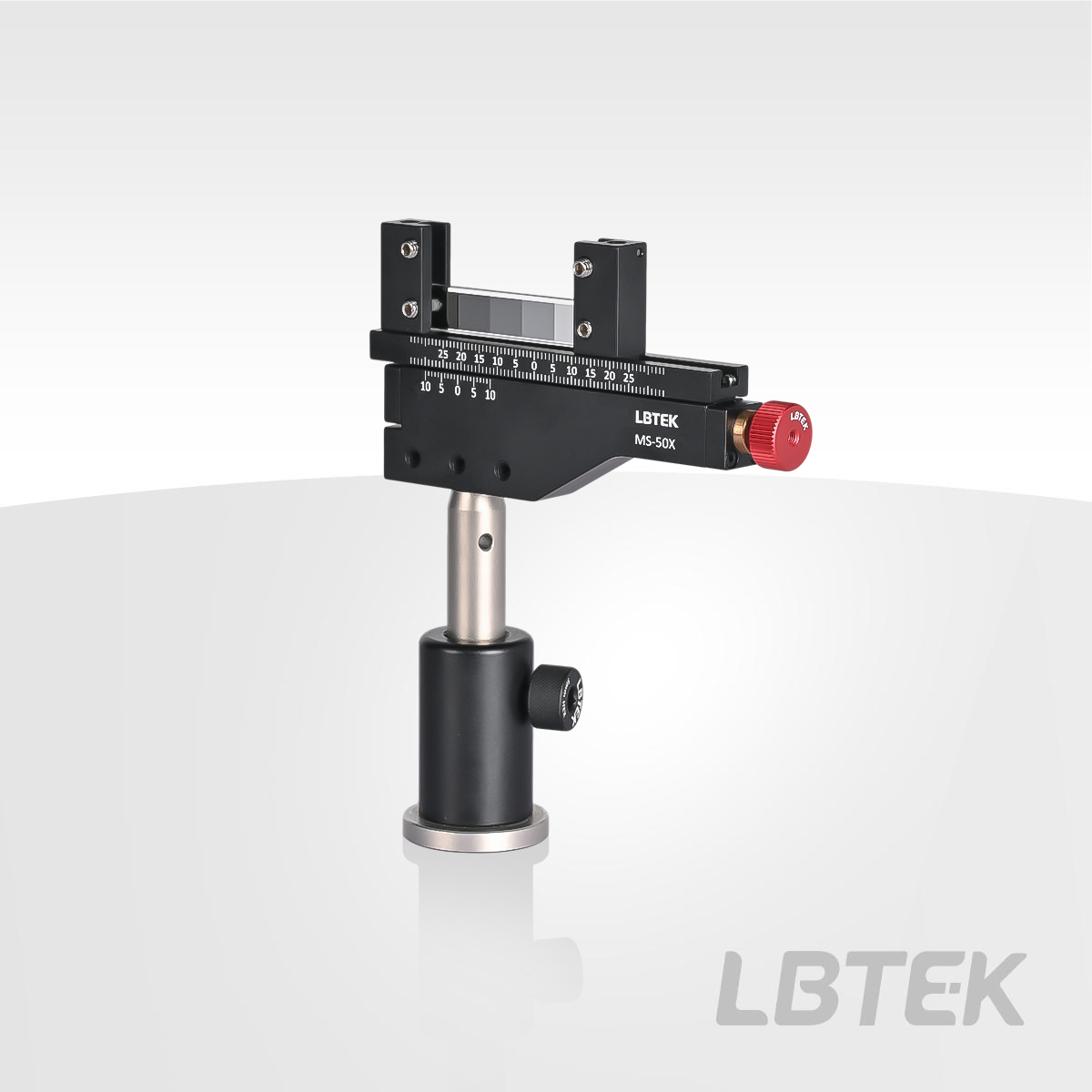

矩形阶跃式中性密度滤光片安装于平移矩形滤光片安装座
产品型号 | 工作波长 | 尺寸(L&W) | OD | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
 | NDFR-10S-2M 新品 | 240-1200 nm | 50 mm×10 mm | 0.3、0.6、0.8、1.0、2.0 | ¥2,389.00 | 当天 | 加入购物车 | ||
| NDFR-25S-2M 新品 | 240-1200 nm | 100 mm×25 mm | 0.3、0.6、0.8、1.0、2.0 | ¥2,613.00 | 当天 | 加入购物车 |
阶跃式中性密度滤光片，圆形，已安装
- 基片材料：紫外熔融石英
- 镀膜：铬镍铁合金
- 尺寸：Ø50 mm或Ø100 mm
- 安装于带刻度机械外壳中
LBTEK 已安装的阶跃式中性密度滤光片的机械外壳具有角刻度和旋转轴，安装座经过精密设计，以最小化对光学元件通光孔径的影响，且结构紧凑，非常适合替代滤光片转轮。带刻度的一面为镀膜面，为保证最佳性能，建议从此面入射。
NDFR-100S-4M阶跃式中性密度滤光片组装
产品型号 | 滤光片直径 | OD值范围 | 镀膜径向角 | 滤光片厚度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| NDFR-50S-3M | Ø50 mm | 0.04（无镀膜）-3.0 | 297.5°±5° | 2.0 mm | ¥7,540.00 | 当天 | 加入购物车 | ||
| NDFR-50S-1M | Ø50 mm | 0.04（无镀膜）-1.0 | 297.5°±5° | 2.0 mm | ¥7,540.00 | 当天 | 加入购物车 | ||
| NDFR-100S-4M | Ø100 mm | 0.04（无镀膜）-4.0 | 297.0°±5.0° | 2.0 mm | ¥8,847.00 | 当天 | 加入购物车 |
阶跃式中性密度滤光片，圆形
- 基片材料：紫外熔融石英
- 镀膜：铬镍铁合金
- 尺寸：Ø50 mm或Ø100 mm
LBTEK阶跃式中性密度滤光片由紫外熔融石英基底和金属（铬镍铁合金）镀膜组成，设计用于240-1200 mm的透射波长范围。阶跃式中性密度滤光片的光学密度（OD）范围为0.04到1.0、0.04到3.0或0.04到4.0，通过旋转可提供8或10阶的光密度调节。其中心孔直径均为7.5 mm，便于机械件的安装。尽管属于反射型中性密度滤光片，但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。
阶跃式中性密度滤光片安装于NDFR-PM
产品型号 | 直径 | OD值范围 | 镀膜径向角 | 厚度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| NDFR-50S-3 | Ø50 mm | 0.04（无镀膜）-3.0 | 297.5°±5° | 2.0 mm | ¥6,585.00 | 当天 | 加入购物车 | ||
| NDFR-50S-1 | Ø50 mm | 0.04（无镀膜）-1.0 | 297.5°±5° | 2.0 mm | ¥6,585.00 | 当天 | 加入购物车 | ||
| NDFR-100S-4 | Ø100 mm | 0.04（无镀膜）-4.0 | 297.0°±5.0° | 2.0 mm | ¥7,136.00 | 当天 | 加入购物车 |
可变中性密度滤光片安装座，用于圆形中性密度滤光片
- 主体M6螺纹孔，附带M4螺纹孔转接件
- 适用于中心孔直径Ø7.5 mm的NDFR系列滤光片
- 适用光学元件厚度2 mm
LBTEK中性密度滤光片安装座，可以将中心孔直径Ø7.5 mm的NDFR系列滤光片安装到旋转轴上，安装滤光片时，首先用附送的1.5 mm六角扳手拧紧NDFR-PM侧面的固定螺丝，锁定旋转。用附送的2 mm的六角扳手拆掉银色内六角螺丝，在两个垫片间装入滤光片，然后装回转轮和螺丝组合。请注意按照原来的位置顺序放置平垫片和波形弹簧，并紧固螺栓。附送1.5 mm和2.0 mm六角扳手各1个。
中性密度滤光片安装座组装
产品型号 | 适用光学元件中心孔直径 | 适用光学元件厚度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| NDFR-PM | Ø7.5 mm | 2 mm | ¥414.00 | 3周 | 加入购物车 |
