偏振平板分束镜

  • 参数规格
  • 技术说明
  • 组装
产品说明
  • 用于分离入射光的p分量与s分量
  • 双面窄带偏振分光膜设计,45°入射角下消光比Tp:Ts>10000:1
  • 紫外熔融石英基底,在405 nm-1550 nm波长范围内提供9种工作波长可选

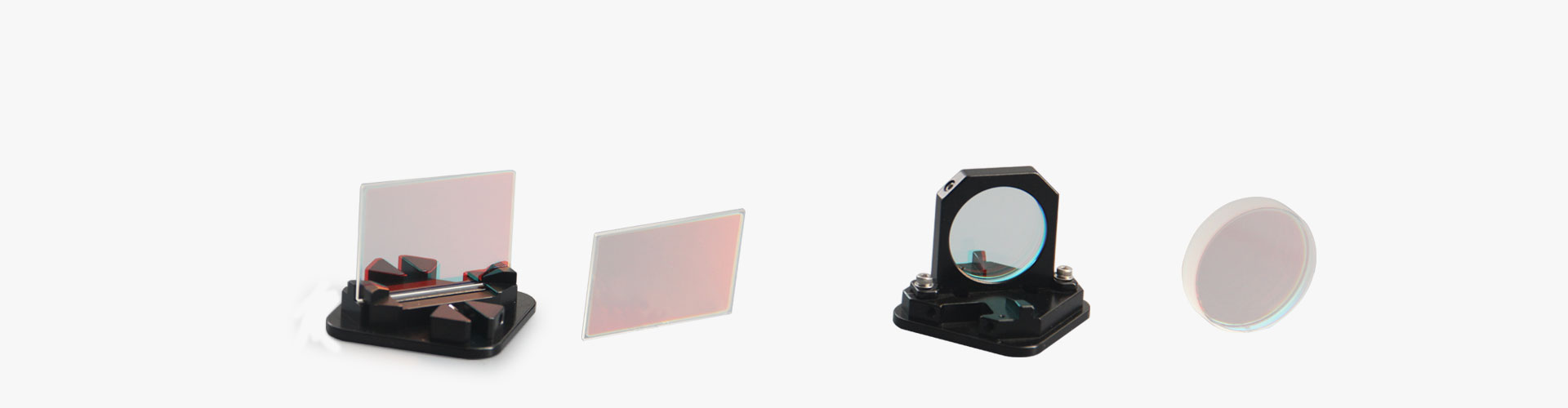

  • 提供圆形(直径25.4 mm)与矩形(36 mm×25 mm)两种规格尺寸可选

     偏振平板分束镜是一种可用于分离入射光不同偏振分量(p光与s光)的偏振光学元件,分别对p光透射,s光反射。LBTEK偏振平板分束镜采用紫外熔融石英基底,所有产品型号两通光面均镀有窄带偏振分光膜,目前可支持405 nm、532 nm、633 nm、780 nm、808 nm、1030 nm、1064 nm、1310 nm及1550 nm共9种波长;45°入射时,透射端消光比Tp:Ts>10000:1,入射角度的改变会引起消光比的降低。LBTEK目前提供圆形(直径25.4 mm)及矩形(25 mm×36 mm)两种尺寸规格可选,其中,圆形分束镜厚度为5.0 mm,侧面带有指示箭头,箭头方向指向入射面,出射面设计有30 arcmin楔角,可减少反射重影;矩形分束镜厚度为1.0 mm,无楔角设计,适合更为紧凑的光路需求,并支持两面入射。LBTEK提供的偏振平板分束性能优良,并提供多种定制服务,包括定制不同材料、不同波长及不同尺寸厚度等指标,具体定制需求,请联系LBTEK技术支持。

示意图
通用参数
光学元件材质
紫外熔融石英
通光孔径
>90%CA
消光比
Tp:Ts>10000:1,45°AOI
透射波前差(@633 nm)
λ/8
表面平整度(@633 nm)
λ/4
尺寸公差
+0.0/-0.1 mm
厚度公差
±0.1 mm
表面光洁度
40/20

偏振平板分束镜

一. 定义

偏振平板分束镜是一种可用于分离入射光不同偏振分量的偏振光学元件。自然光入射时,由于分束镜通光面分光膜的作用,大部分偏振方向垂直于入射面的偏振分量(s光)反射,大部分偏振方向平行于入射面的偏振分量(p光)透射,各分离光束中不同偏振分量的消光比往往与入射角度有关。

二. 特点

1. 用于分离入射光的p分量与s分量。

2. 双面窄带偏振分光膜设计,45°入射角下消光比Tp:Ts>10000:1。

3. 紫外熔融石英基底,在405 nm-1550 nm波长范围内提供9种工作波长可选。

4. 提供圆形(直径25.4 mm)与矩形(36 mm×25 mm)两种规格尺寸可选。

三. 说明

当自然光在两种各向同性电介质的交界面处反射与折射时(折射率分别为n1n2,入射方向从n1介质指向n2介质),一般情况下反射光与折射光均为部分偏振光。当入射角度为布儒斯特角(θB=arctan(n2/n1))时,反射光为偏振方向与入射面垂直的线偏振光(s光),传统的偏振平板分束镜往往以布儒斯特角作为入射角,以便于分离入射光的不同偏振分量。与传统偏振平板分束镜不同,LBTEK偏振平板分束镜最佳入射角为45°,更易于安装,分束镜采用紫外熔融石英基底,所有产品型号两通光面均镀有窄带偏振分光膜,可分别支持405 nm、532 nm、633 nm、780 nm、808 nm、1030 nm、1064 nm、1310 nm及1550 nm共9种波长;不同的入射角度改变会引起消光比的变化,45°入射时,透射端消光比最大,可达到Tp:Ts>10000:1。

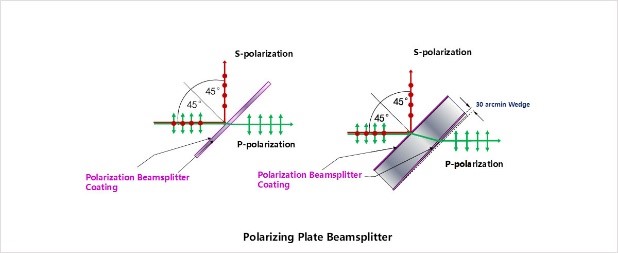

1. 偏振平板分束光路示意图

    LBTEK目前提供圆形(直径25.4 mm)及矩形(25 mm×36 mm)两种尺寸规格可选,其中,圆形分束镜厚度为5.0 mm,其出射面设计有30 arcmin楔角,可减少反射重影,圆形分束镜侧面带有指示箭头,箭头方向指向入射面;矩形分束镜厚度为1.0 mm,不存在楔角设计,适合更为紧凑的光路需求,并支持两面入射。LBTEK提供的偏振平板分束性能优良,并提供多种定制服务,包括定制不同材料、不同波长及不同尺寸厚度等指标,具体定制需求,请联系LBTEK技术支持。

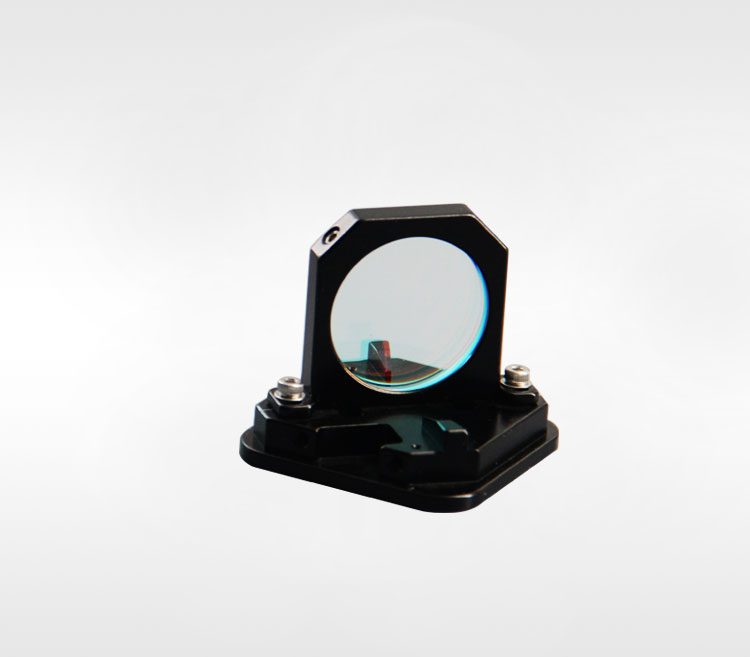

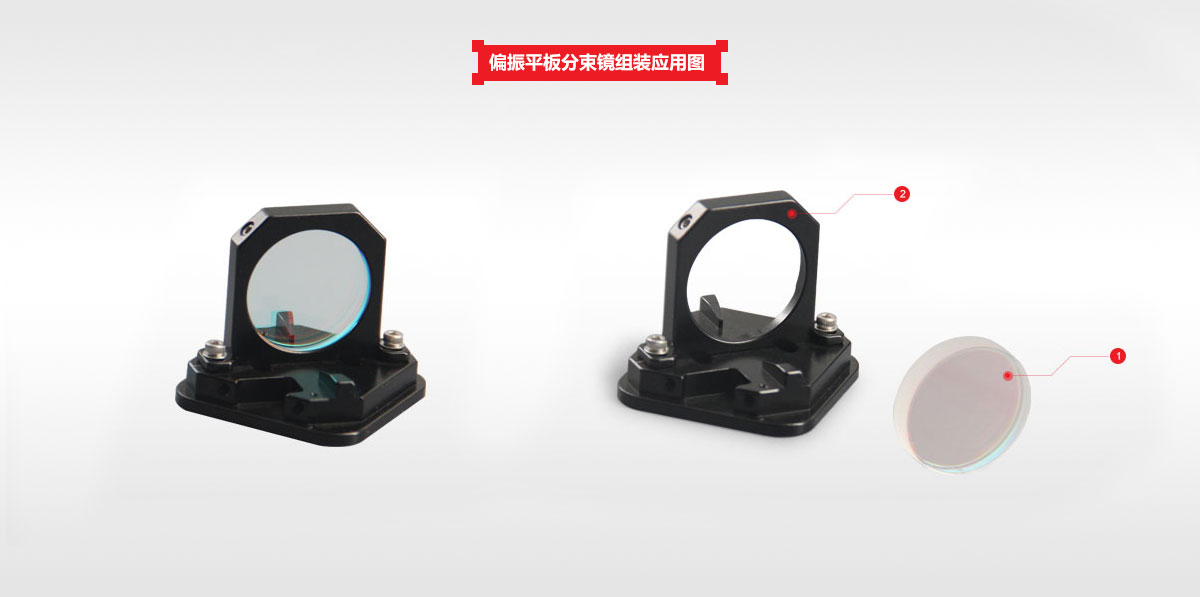

LBTEK 偏振平板分束镜的组装图

① 偏振平板分束镜PBSF-24-532×1

② 圆形平片安装座CM-3B3C×1

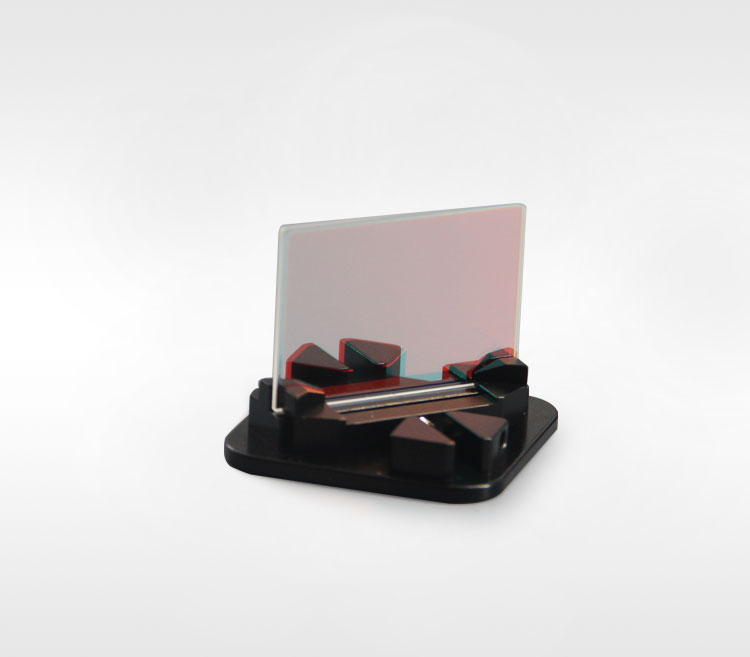

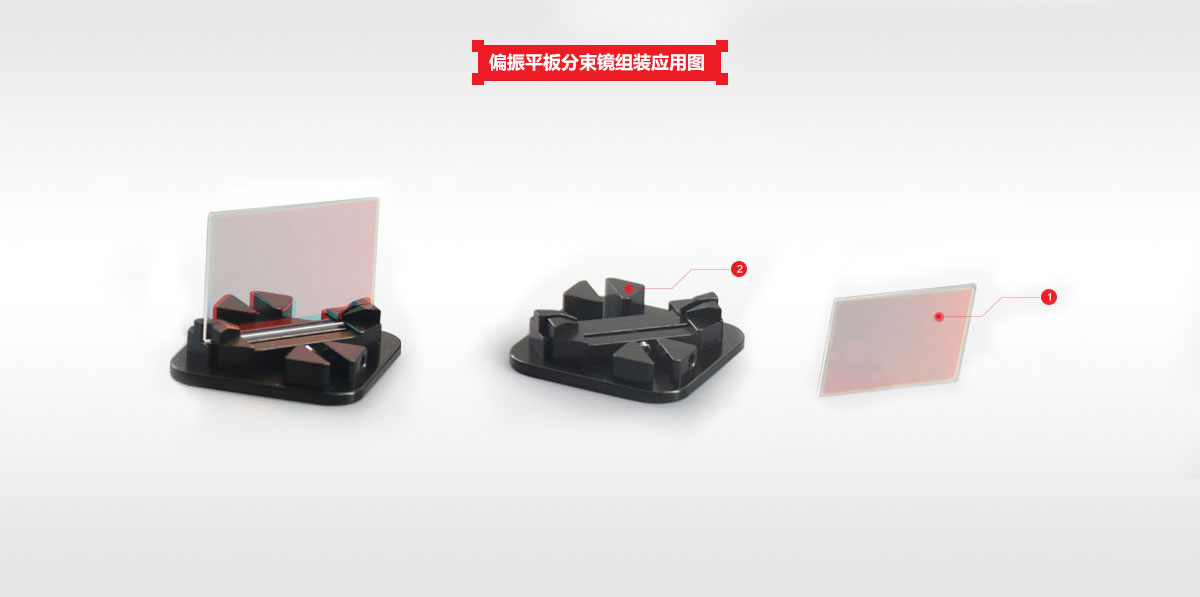

LBTEK 偏振平板分束镜的组装图

① 偏振平板分束镜PBSFR-24-532×1

② 矩形平片安装座CM-3B4C×1

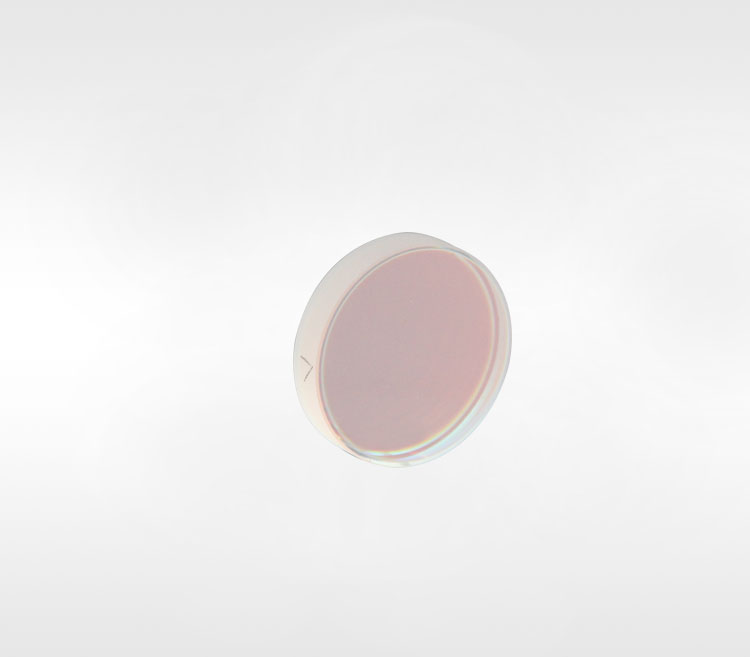

激光线偏振平板分束镜,激光线单波长,圆形
  • 透过p偏振光,反射s偏振光
  • 双面窄带偏振分光膜设计,45°入射角下消光比Tp:Ts>10000:1
  • 后表面30 arcmin楔角设计,减少重影

LBTEK所提供的偏振平板分束是一种用于分离入射光不同偏振分量(p光与s光)的偏振光学元件,可用于得到两束偏振方向正交的线偏振光束;与传统偏振平板分束镜的布儒斯特入射角设计不同,LBTEK偏振平板分束的最佳入射角设计为45°消光比Tp:Ts>10000:1。

LBTEK偏振平板分束镜安装在 30 mm同轴立方体圆形平片安装座

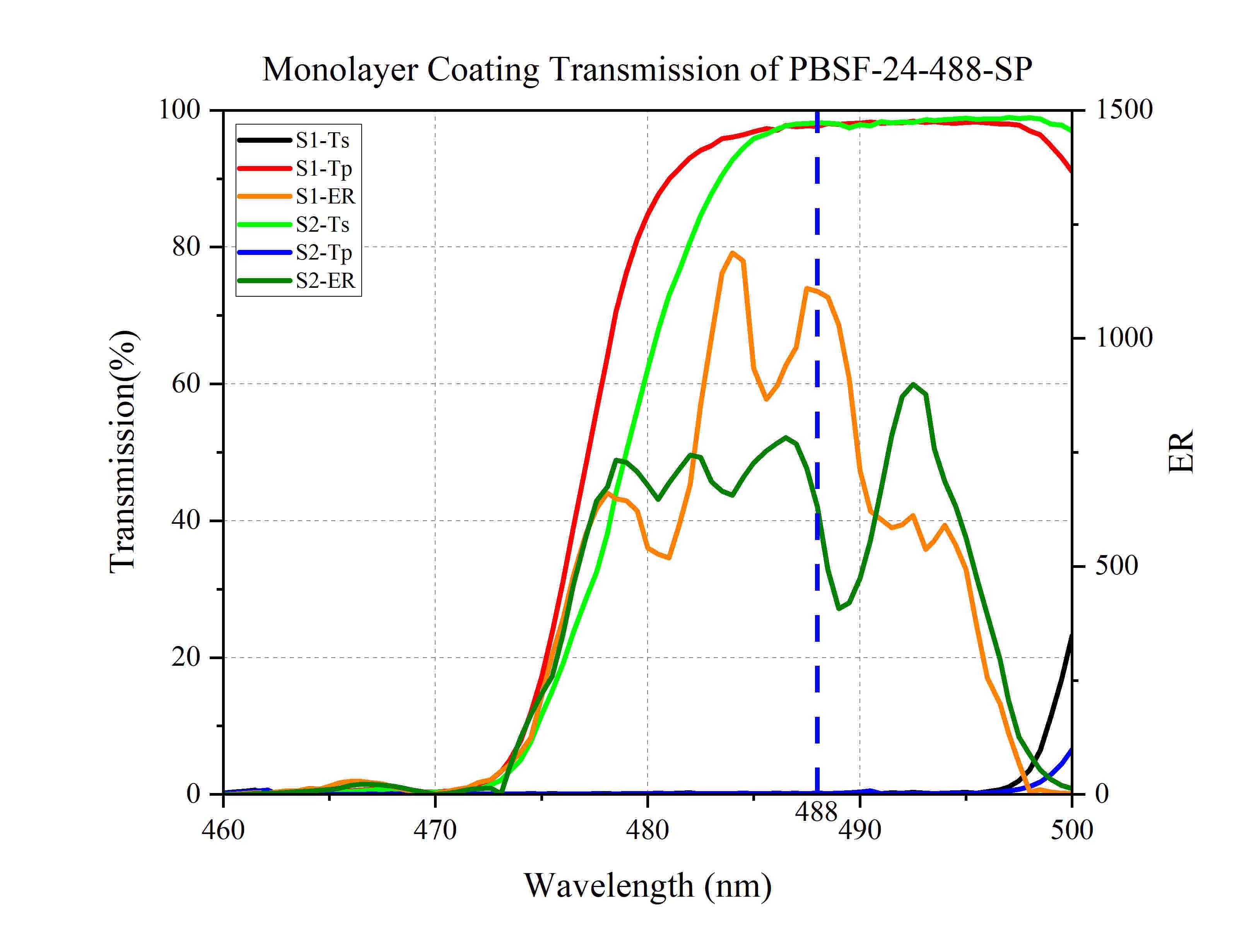

产品型号 工作波长 直径 厚度 对比 单价 发货日期 购物车
PBSF-24-405 405 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车

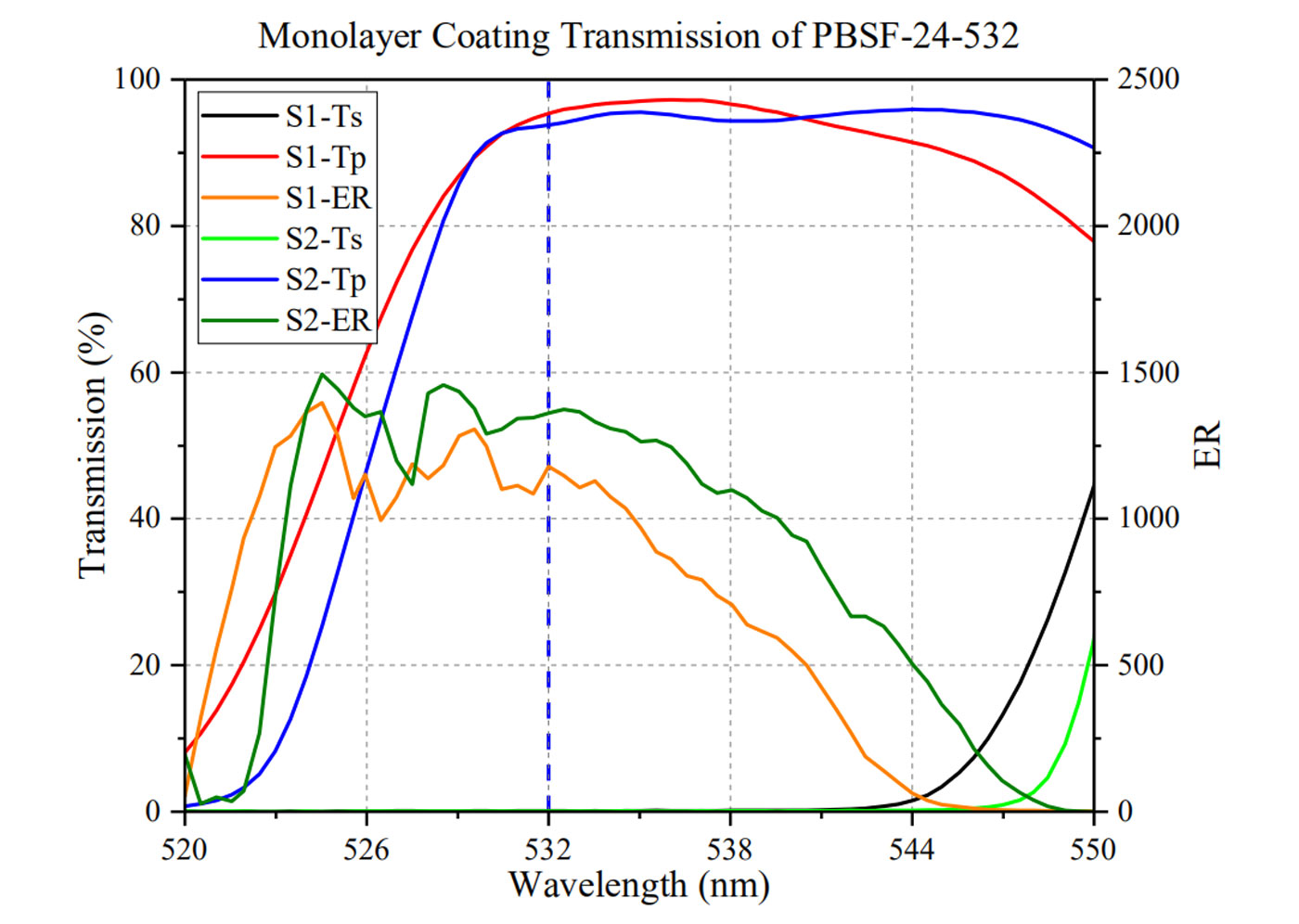

PBSF-24-532 532 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车
PBSF-24-633 633 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车

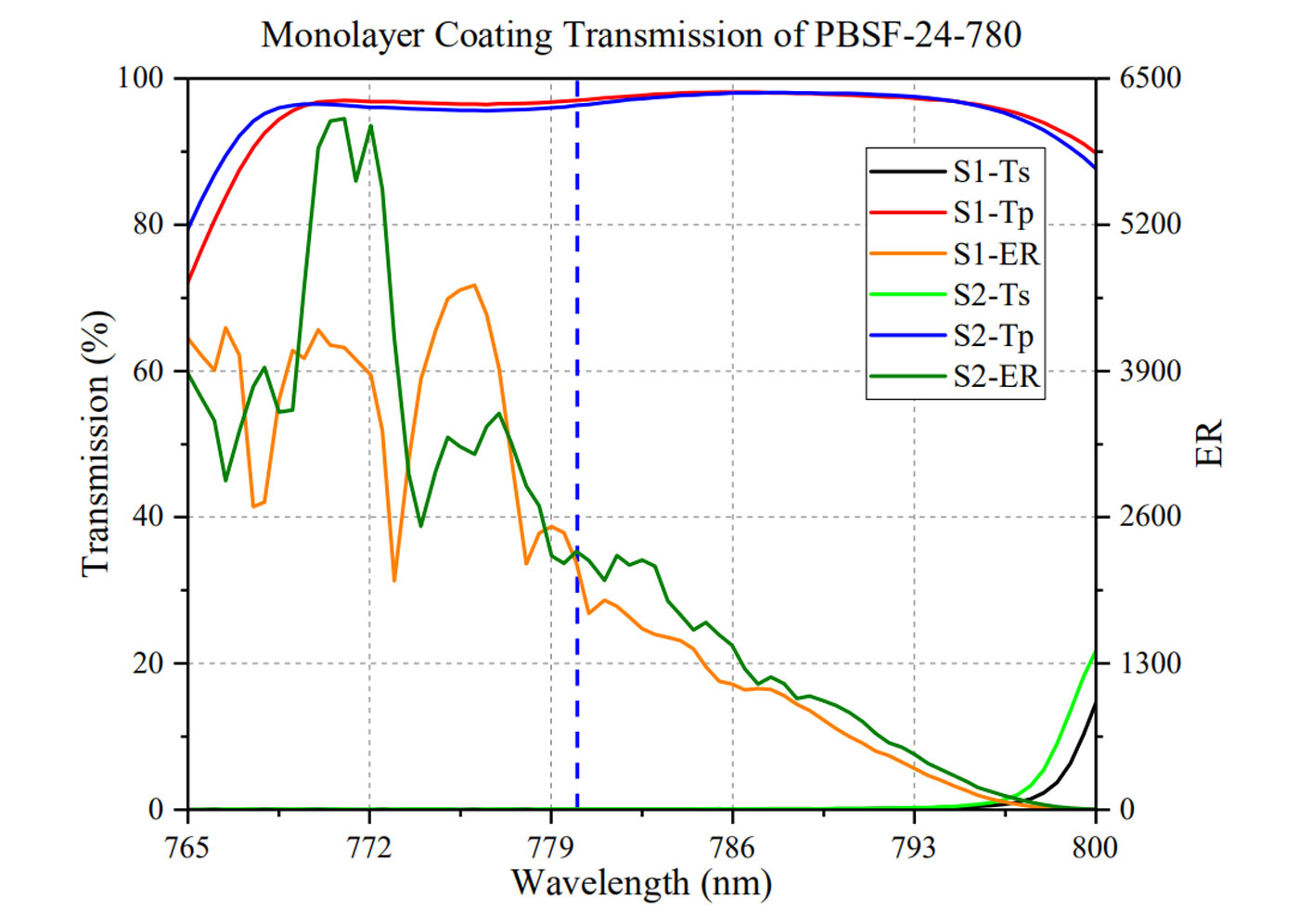

PBSF-24-780 780 nm 25.4 mm 5.0 mm
¥2623 当天
加入购物车
PBSF-24-808 808 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车

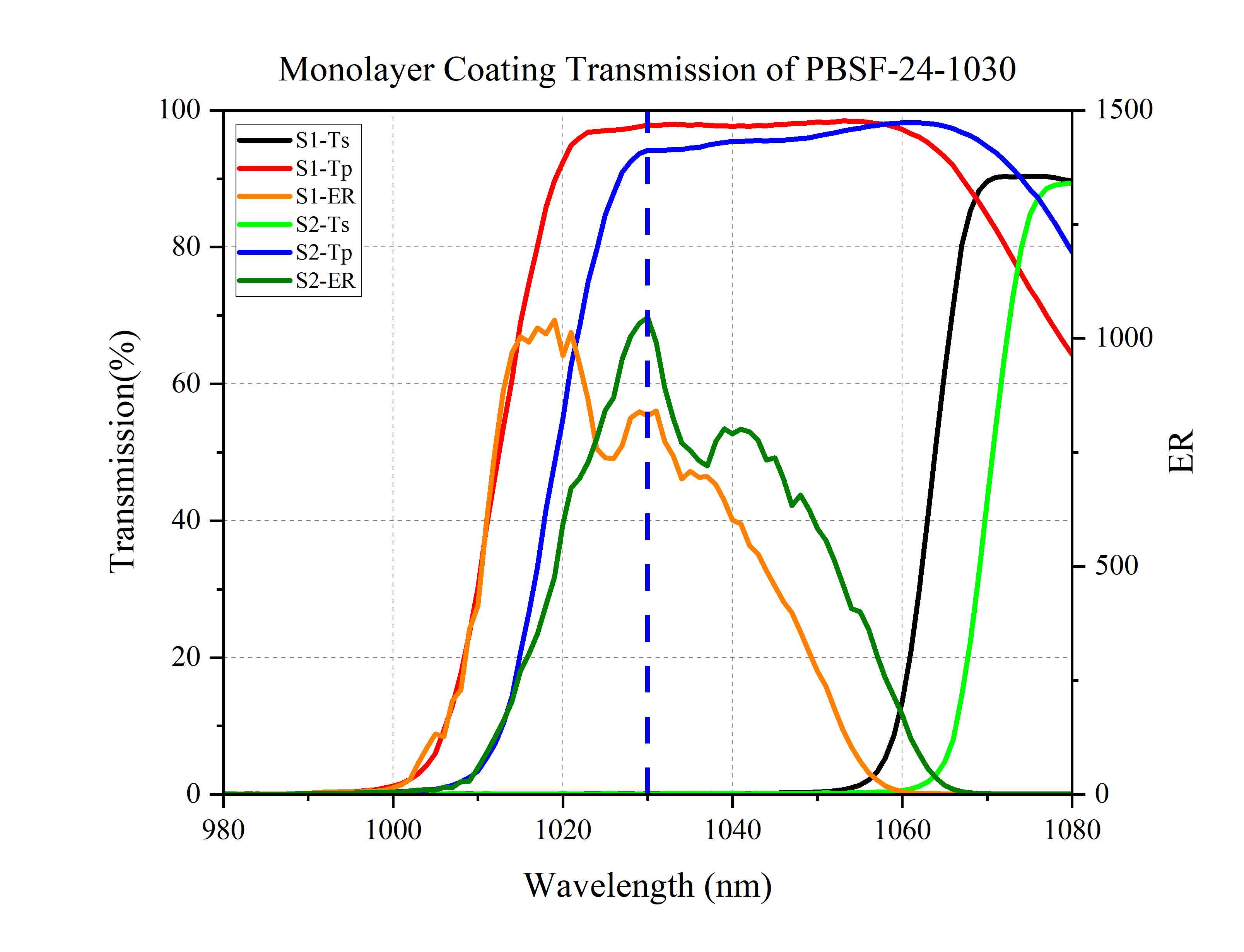

PBSF-24-1030 1030 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车

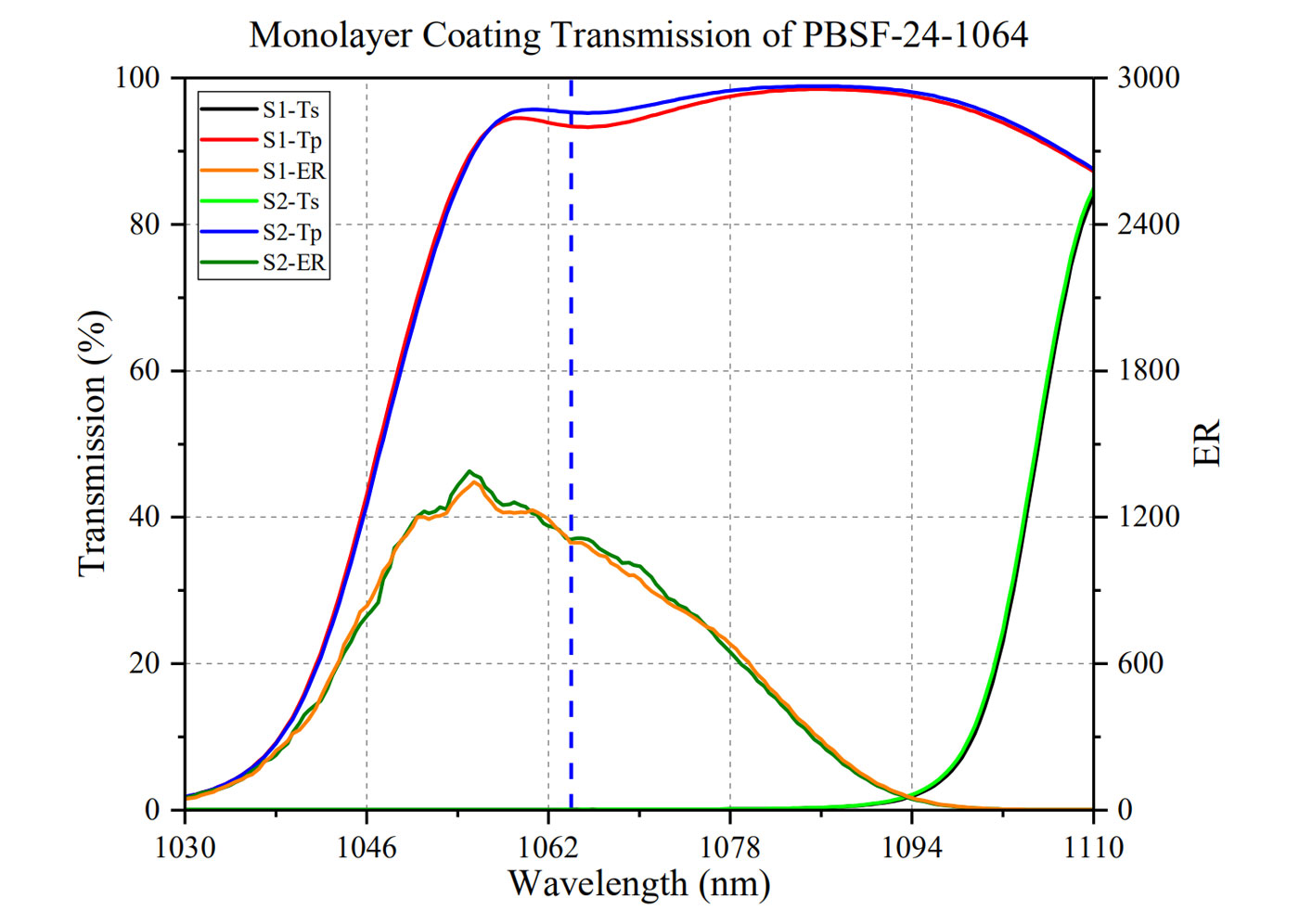

PBSF-24-1064 1064 nm 25.4 mm 5.0 mm
¥2623 当天
加入购物车
PBSF-24-1310 1310 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车
PBSF-24-1550 1550 nm 25.4 mm 5.0 mm
¥2623 6周
加入购物车

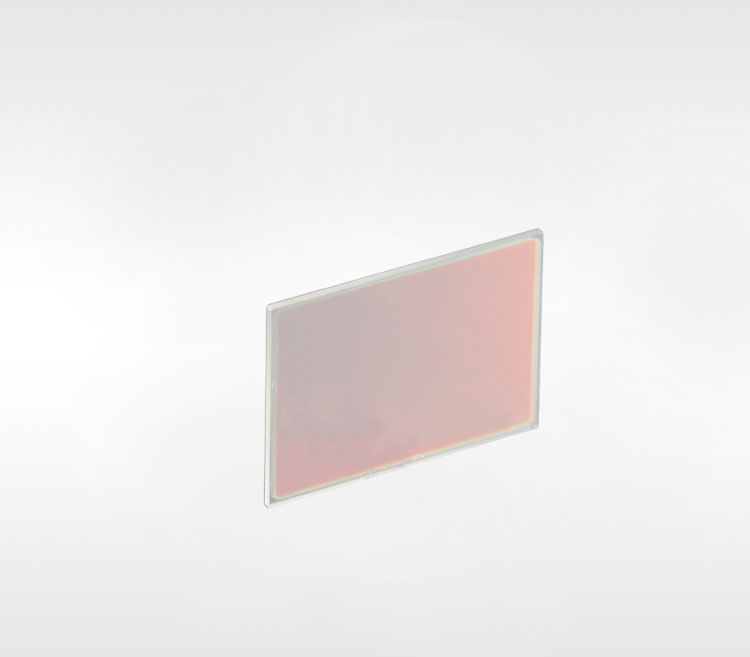

激光线偏振平板分束镜,激光线单波长,矩形
  • 透过p光,反射s光
  • 双面窄带偏振分光膜设计,45°入射角下消光比Tp:Ts>10000:1
  • 前后表面平行,厚度1.0 mm,更适合紧凑光路

LBTEK所提供的偏振平板分束是一种用于分离入射光不同偏振分量(p光与s光)的偏振光学元件,可用于得到两束偏振方向正交的线偏振光束;与传统偏振平板分束镜的布儒斯特入射角设计不同,LBTEK偏振平板分束的最佳入射角设计为45°消光比Tp:Ts>10000:1。

LBTEK偏振平板分束镜安装在 30 mm同轴立方体圆形平片安装座
产品型号 工作波长 尺寸 厚度 对比 单价 发货日期 购物车
PBSFR-24-405 405 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 6周
加入购物车

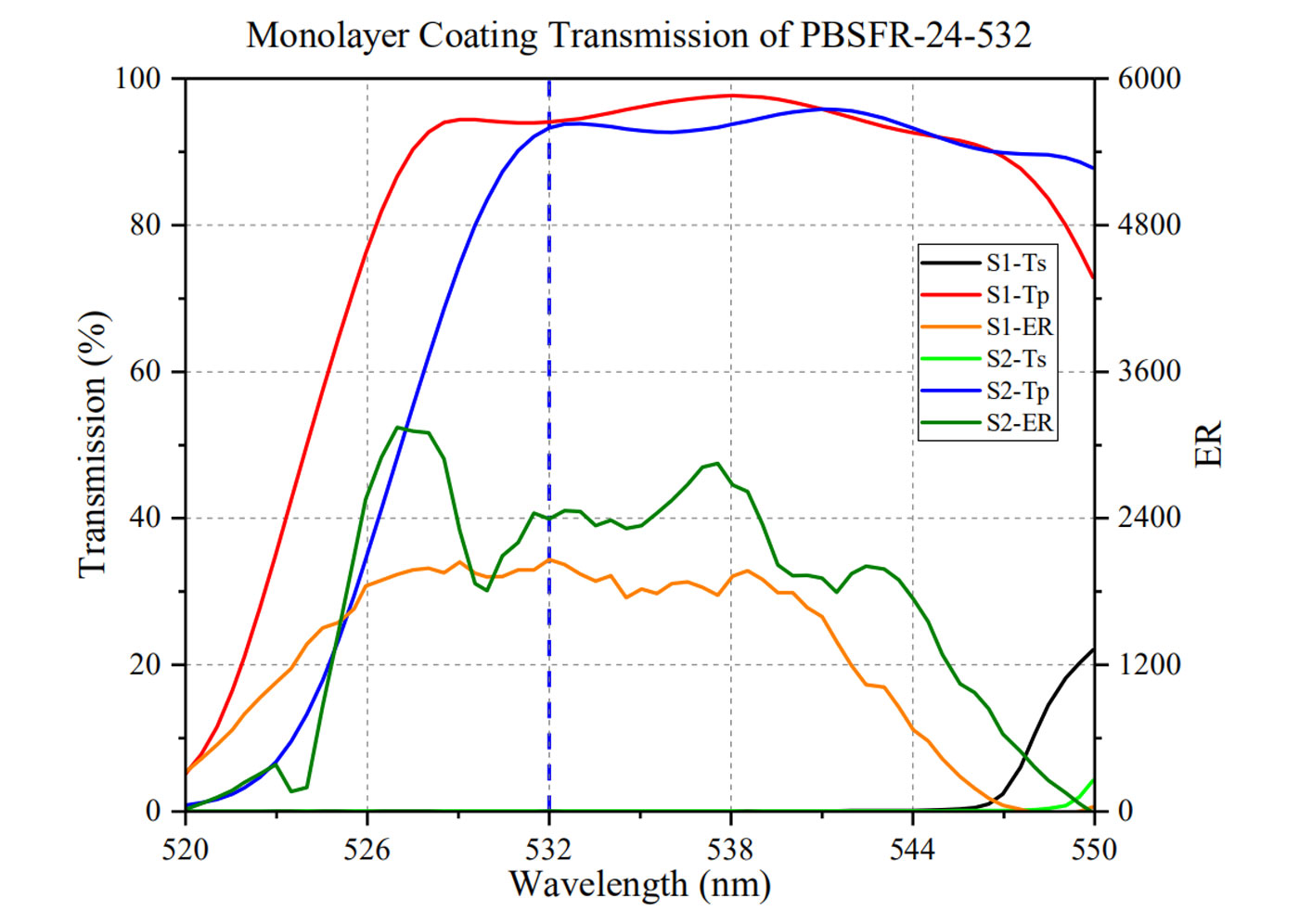

PBSFR-24-532 532 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 当天
加入购物车
PBSFR-24-633 633 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 6周
加入购物车
PBSFR-24-780 780 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 当天
加入购物车

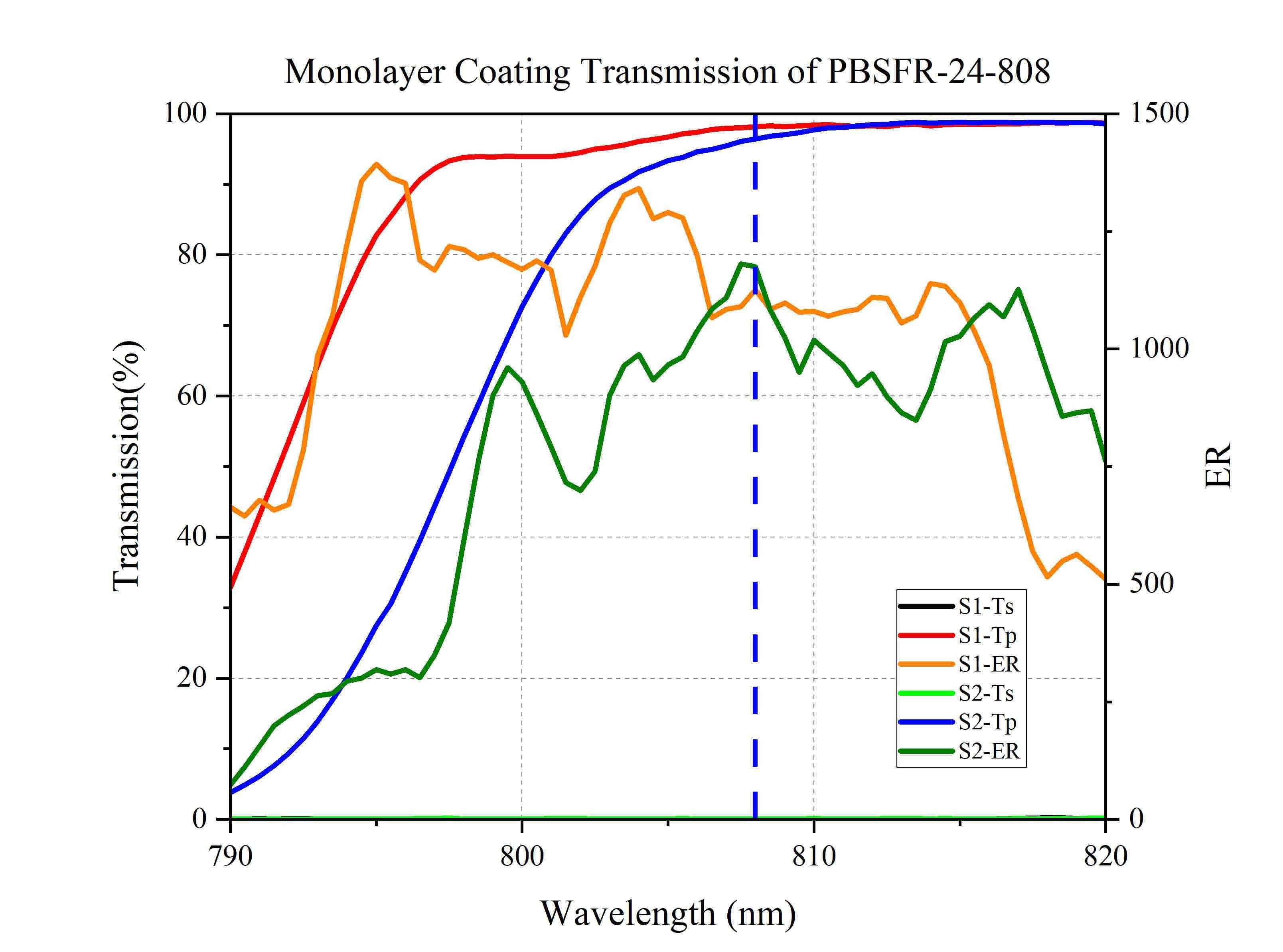

PBSFR-24-808 808 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 6周
加入购物车
PBSFR-24-1030 1030 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 6周
加入购物车
PBSFR-24-1064 1064 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 当天
加入购物车
PBSFR-24-1310 1310 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 6周
加入购物车

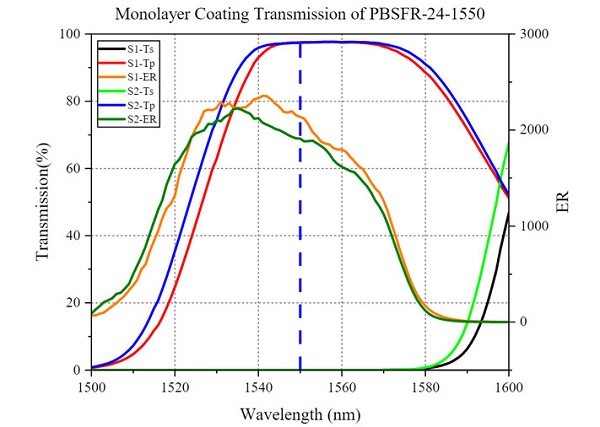

PBSFR-24-1550 1550 nm 25.0 mm×36.0 mm 1.0 mm
¥3125 6周
加入购物车
