产品说明
  • 热处理、去应力的不锈钢材质,可提供较大的夹持力,且具备高稳定性
  • 可翻转对称设计,支持左、右手安装
  • 3点式接触,挠性夹紧

LBTEK 无空隙挠性压块,这种设计保证每次使用时压块的安装平面与安装平台紧密贴合无间隙,避免了标准叉形压块与底座式接杆配合使用时产生的间隙。压块由316L不锈钢制成经过热处理,去应力,可以提供非常高的夹持力,适用于MT系列的光学元件安装架实现稳定的安装。 压块的可翻转对称设计,使其可以用任一面安装在光学平台上,从而实现压块以左手或右手方向安装。压块的安装孔深度15.2 mm,被固定的接杆可在安装孔内距安装孔底面的最大尺寸为6.4 mm,挠性夹和安装槽由单独的螺丝固定,压块的位置和接杆的旋转对准可以独立调节,接杆通过挠性夹侧面的M6内六角圆柱头螺钉锁紧。

通用参数
材质
316L不锈钢
表面处理
钝化

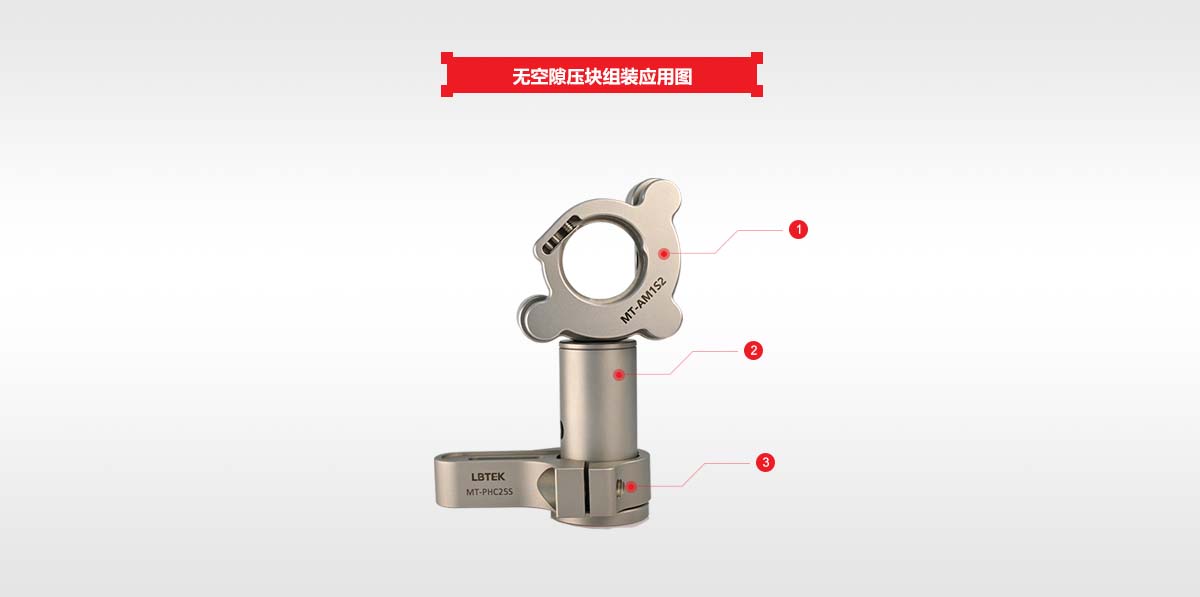

LBTEK 无间隙压块组装应用图 ① 1英寸不锈钢光学调整架MT-AM1S2×1 ② 316L不锈钢接杆MT-OP50×1
③ 无空隙挠性压块MT-PHC25S×1

行业标准的叉形压块vs. MT无空隙压块



        行业标准的叉形压块设计具有空隙,如图1所示,叉形压块用于压住底座式接杆或接杆支架。这种设计在螺钉固定时,底面与平台中部有间隙,两端接触受力,叉块会有些许变形,且可能造成平台轻微损伤。如图2所示,无空隙挠性压块设计具有平坦的顶部和底部,避免了这个问题。

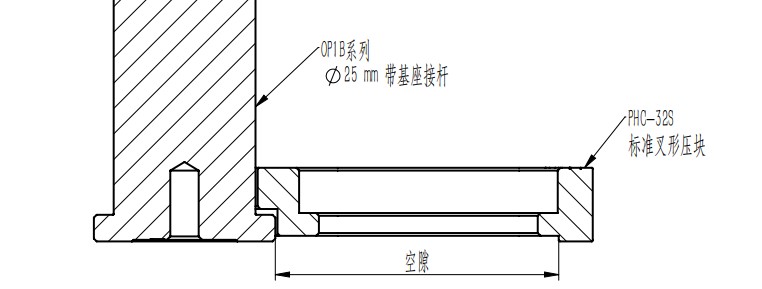

1.行业标准的叉形压块与底座式接杆配合使用时会产生一个空隙。

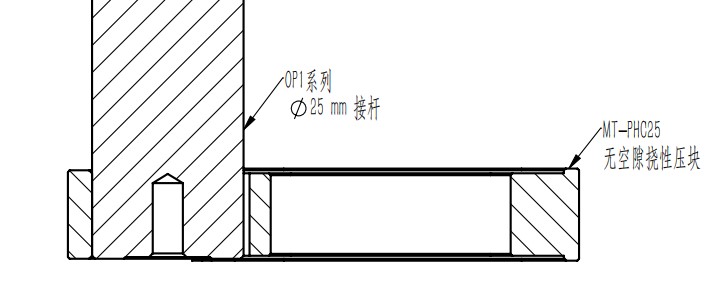

2.MT压块避免了行业标准的叉形压块所产生的空隙。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
无空隙挠性压块,用于Ø25 mm 接杆
  • 用于Ø25 mm接杆
  • 可选腰型沉槽长度:19 mm、33 mm
  • 安装孔深度15.2 mm,固定位置距孔底面最大尺寸6.4 mm
  • 3点式接触,挠性夹紧机制

LBTEK 无空隙挠性压块,用于安装Ø25 mm的接杆,挠性夹和安装槽由单独的螺丝固定。接杆通过挠性侧面的M6内六角圆柱头螺钉锁紧,每个压块附送一个M6×25 mm的内六角圆柱头螺钉和一个Ø6 mm平垫片用于腰型孔安装。由于产品为挠性设计,切勿在空夹状态下对螺钉进行拧紧,因为这样将会造成产品损坏。

无空隙挠性压块与Ø25 mm 接杆配合
产品型号 适用接杆尺寸 沉头腰型槽长度 单价 对比 发货日期
MT-PHC25 Ø25 mm 33 mm ¥479
5周
加入购物车
MT-PHC25S Ø25 mm 19 mm ¥454
1周
加入购物车
×
