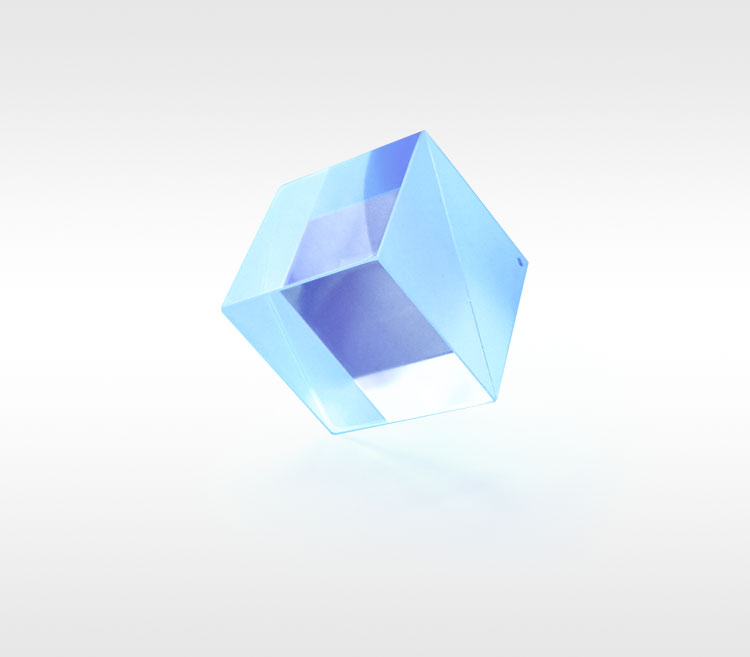

LBTEK非偏振分束立方由两个直角棱镜构成,顶部带黑圆点的棱镜表示其斜面镀有介质非偏振分光膜。立方体四周都可以作为入射面且按照分光比分离透射光和反射光,为达到最佳分光性能,建议入射光从镀有非偏振分光膜的棱镜直角边入射。 LBTEK选择使用N-BK7材料制作多种尺寸的非偏振分束立方,提供400 nm-700 nm、700 nm-1100 nm和1100 nm-1650 nm三种增透膜可选。我们的光学元件均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的光学产品。
光学元件材质
N-BK7 |
尺寸公差
+0.0/-0.2 mm |
增透膜
Ravg<0.5%(6°入射角) |

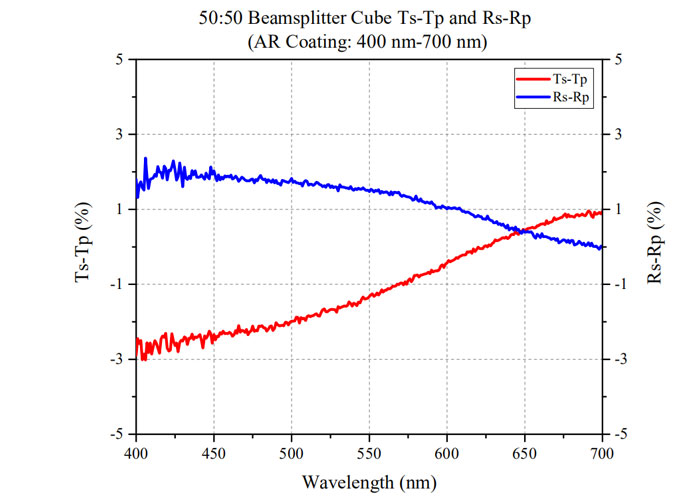

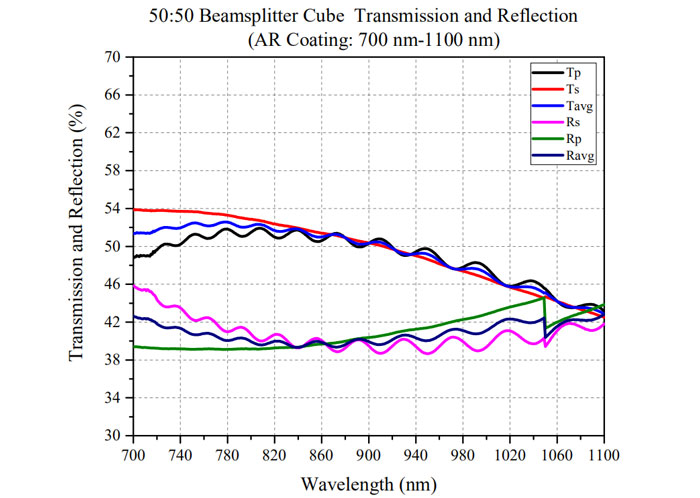

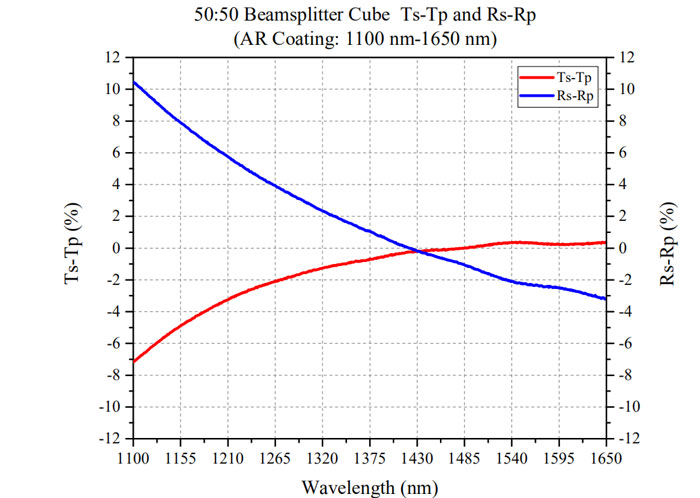

分光比
50:50(R:T) |
表面光洁度(划痕/麻点)
40/20 |
出射角度
透射:0〫± 5 arcmin;反射:90〫± 5 arcmin; |

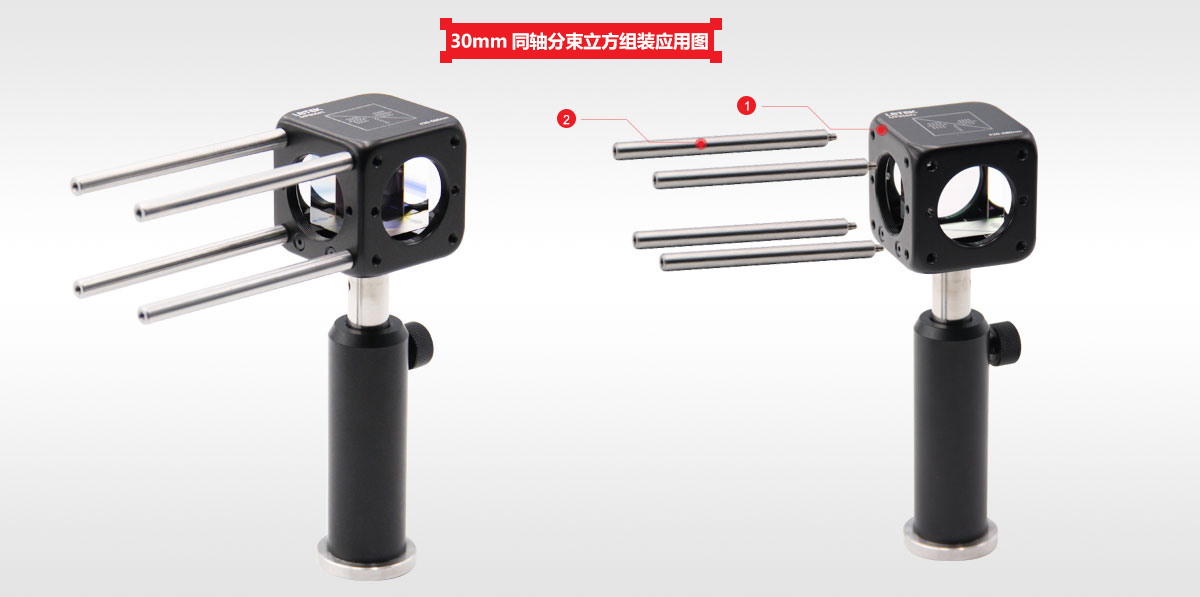

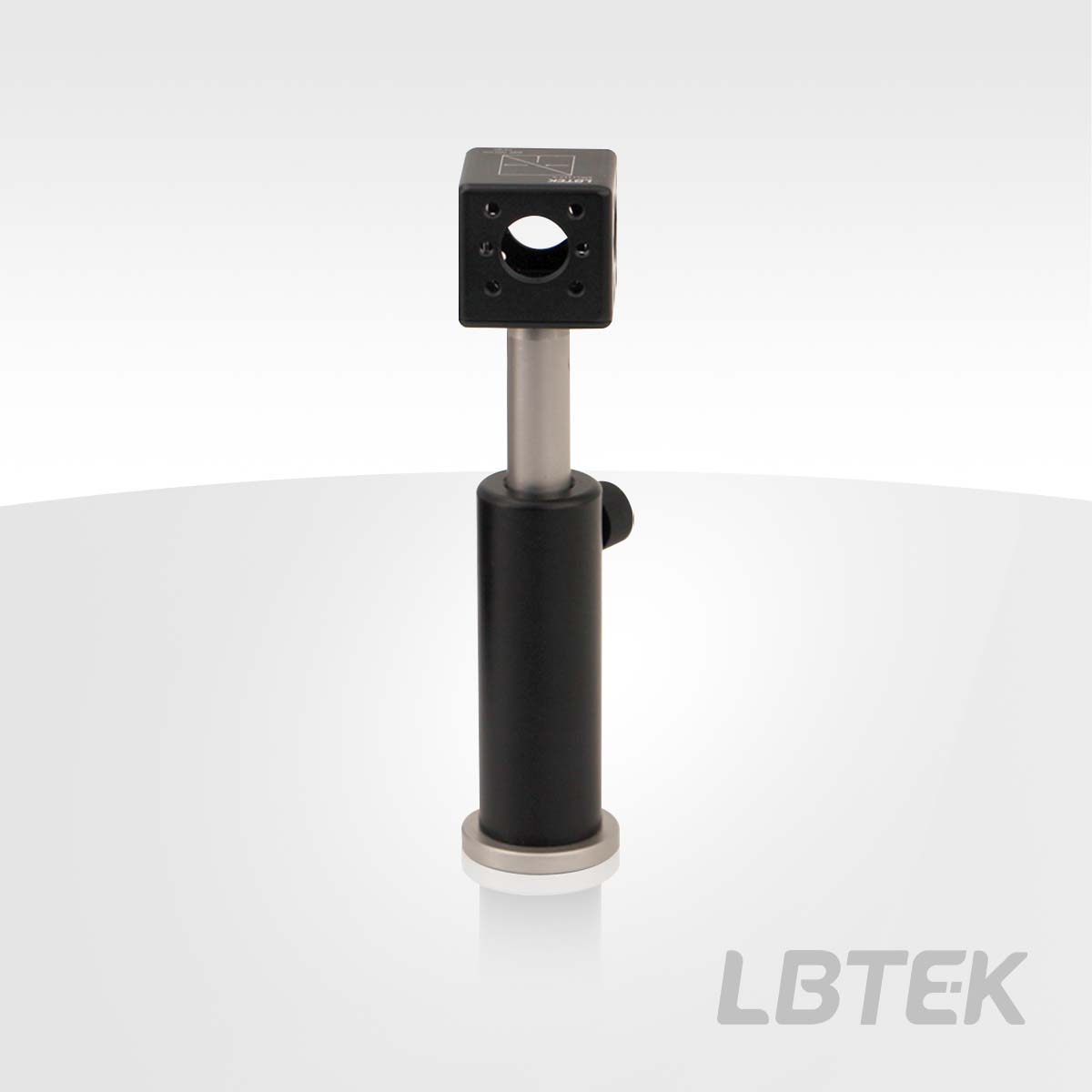

LBTEK已安装的分束立方可以兼容30 mm同轴系统 |
① 已安装的分束立方×1 |
② Ø6 mm同轴系统安装接杆MOP-40×4 |

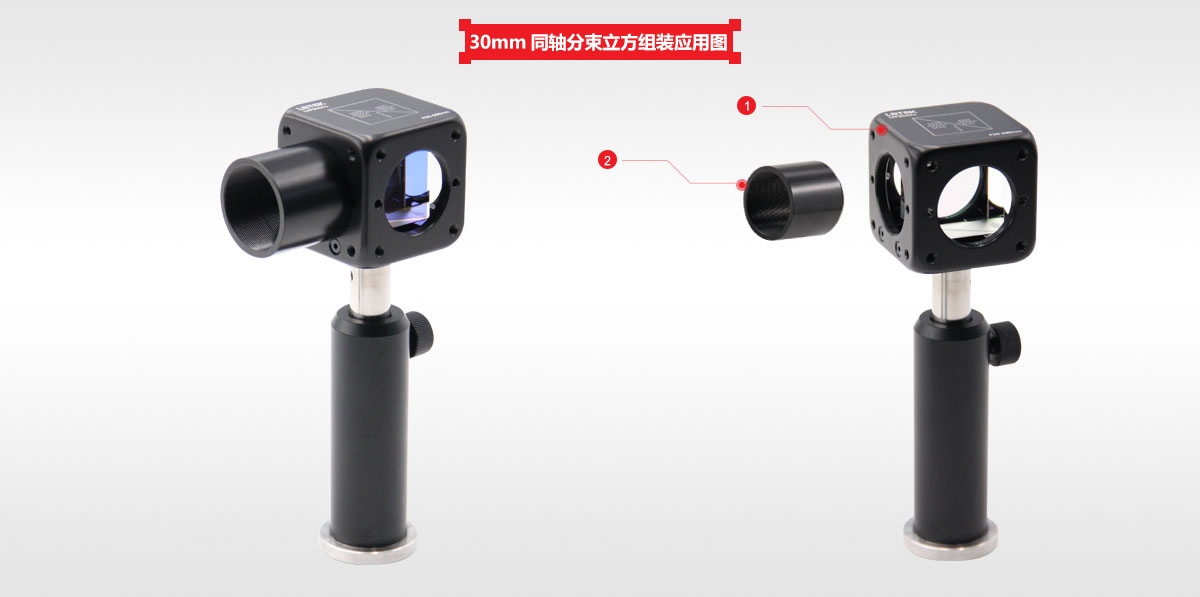

LBTEK已安装的分束立方可以配合Ø25.4 mm透镜套筒一起使用 |
① 已安装的分束立方×1 |
② 透镜套筒SM1-25A×1 |

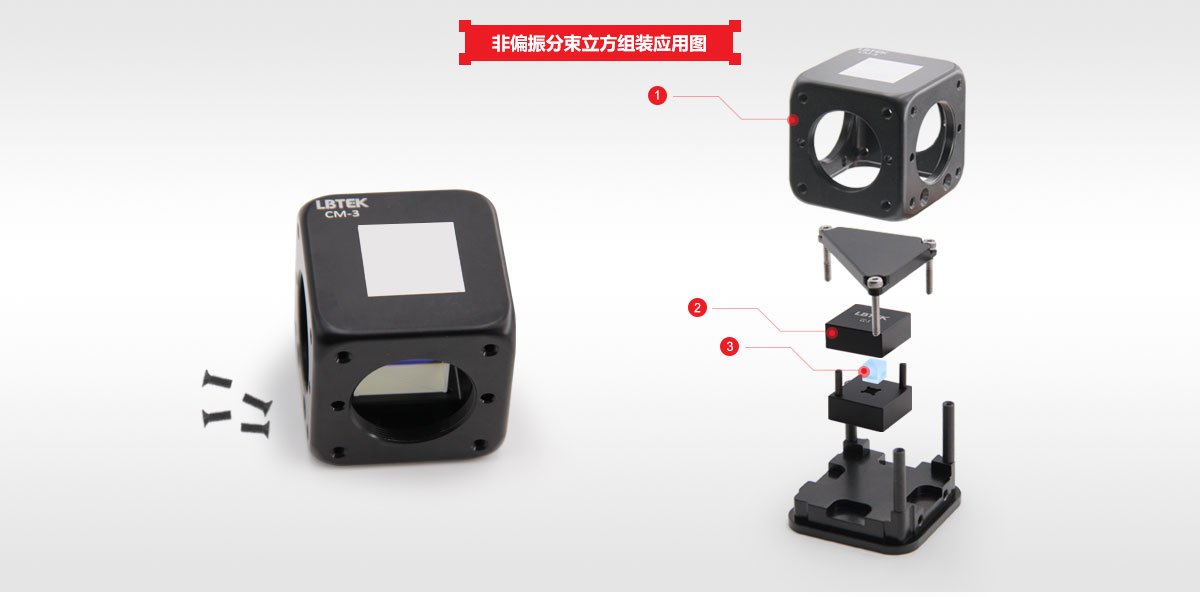

LBTEK分束立方安装座可以直接安装25.4 mm分束立方,其他尺寸可搭配分束立方转接件一起安装于同轴立方体中 |
① 分束立方安装座CM-3×1 |
② 分束立方转接件×1 (25.4 mm分束立方可不用转接件) |
③ 未安装的分束立方×1 |
非偏振分束立方
一、定义
两个直角棱镜胶合而成,其中一个棱镜斜面上镀有分光膜(黑点表示该棱镜有分光膜),一束光垂直入射非偏振分束立方后(如图1所示),经过分光膜时,会按照一定比例将光束分为两束,一束反射,一束透射,两束光可按照不同分光比分束。

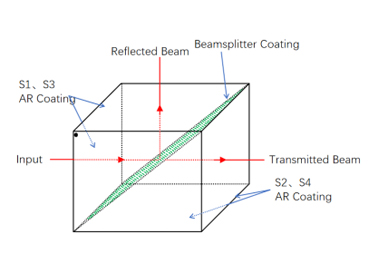

图1 非偏振分束立方光路示意图
二、特点
1、表面低反射率;
2、工作波长:400 nm-700 nm,700 nm-1100 nm,1100 nm-1600 nm;
3、分光比(R:T):90:10,70:30,50:50,30:70,10:90;
4、边长尺寸:5 mm、10 mm、12.7 mm、20 mm、25.4 mm、50.8 mm。
三、说明
LBTEK非偏振分束立方,一个棱镜上镀有介质分光膜,这种分光膜为非导体,光在传播过程中不会产生焦耳热,介质膜对光无吸收。建议光束垂直入射到非偏振分束立方,其他角度入射分光比会有明显变化。由于棱镜结构为三角形,相比平板分束镜能明显减小鬼影。

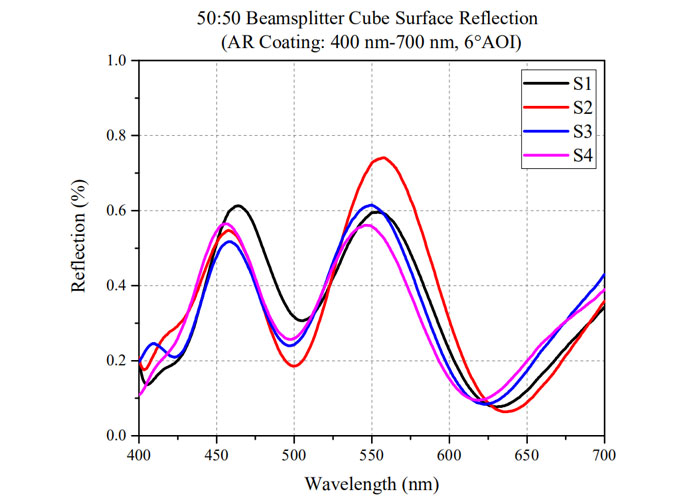

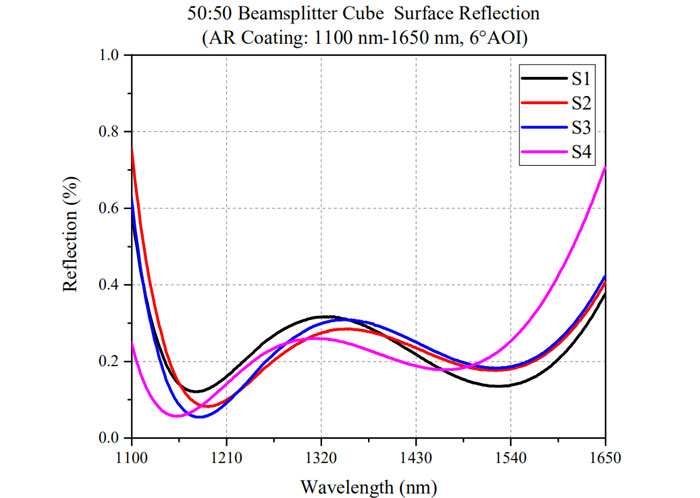

LBTEK非偏振分束立方有4个入射面(S1、S2、S3、S4)均可镀增透膜,降低光在表面传输的反射率,提高传输的透射率。
LBTEK选择使用N-BK7材料制作多种尺寸偏振分束器。所有光学元件精细加工,严格管控质量。保证以合理的价格为用户提供高质量的光学产品。
四、分光膜
分光膜是根据一定要求和一定方式把光束分成两部分的薄膜,常见分光膜主要有波长分光膜、光强分光膜和偏振分光膜几类。非偏振分束立方中的分光膜属于光强分光膜,将光束分成指定光强比的两部分,两束光的光谱成分相同,即它在一定的波长区域内对各波长具有相同的透反比。
分光膜根据膜层材料的不同也可分为金属分光膜和介质分光膜。金属分光膜光谱范围宽,偏振效应小,但吸收大,激光阈值低;介质分光膜吸收小,几乎可以忽略,光谱范围较窄。需要注意的是无论何种材质制作分光膜,都需要考虑实际使用时的角度范围。分光膜通常是倾斜使用的,在分束立方中对于分光膜的入射角一般为45°。
五、增透膜
增透膜是一种硬质耐热的氧化膜,光学器件镀膜后在特定波长范围内的反射可以做到最小,通常要求镀膜的厚度必须是设计波长的1/4奇数倍,这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差,从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁(n=1.38),也可以定制镀其他增透膜材料。
光学系统在没镀膜的情况下,每个光学表面由于反射会有大约4%(反射率:((n-1)/(n+1))^2,n为材料的折射率,1为空气折射率)的光能量的损失。一个光学系统中,若有N个透镜未镀膜,损失的光能量为(1-0.96^(N×2))×100%,如果在每个光学器件表面镀增透膜(N-BK7基材400 nm-700 nm平均反射率小于0.4%,700 nm-1100 nm平均反射率小于0.3%,1100 nm-1650 nm平均反射率小于0.6%),采用镀A膜(400 nm-700 nm)的N个透镜,光经过N个镀A膜的透镜后,光能量损失为:(1-0.996^(N×2))×100%,若一个光路系统用了4个透镜,未镀膜透镜损失的光能量为:27.9%,而经过A膜后光能量损失小于3.2%,因此,镀增透膜能够明显提高透射率,降低光经过透镜表面产生的光能量损失。

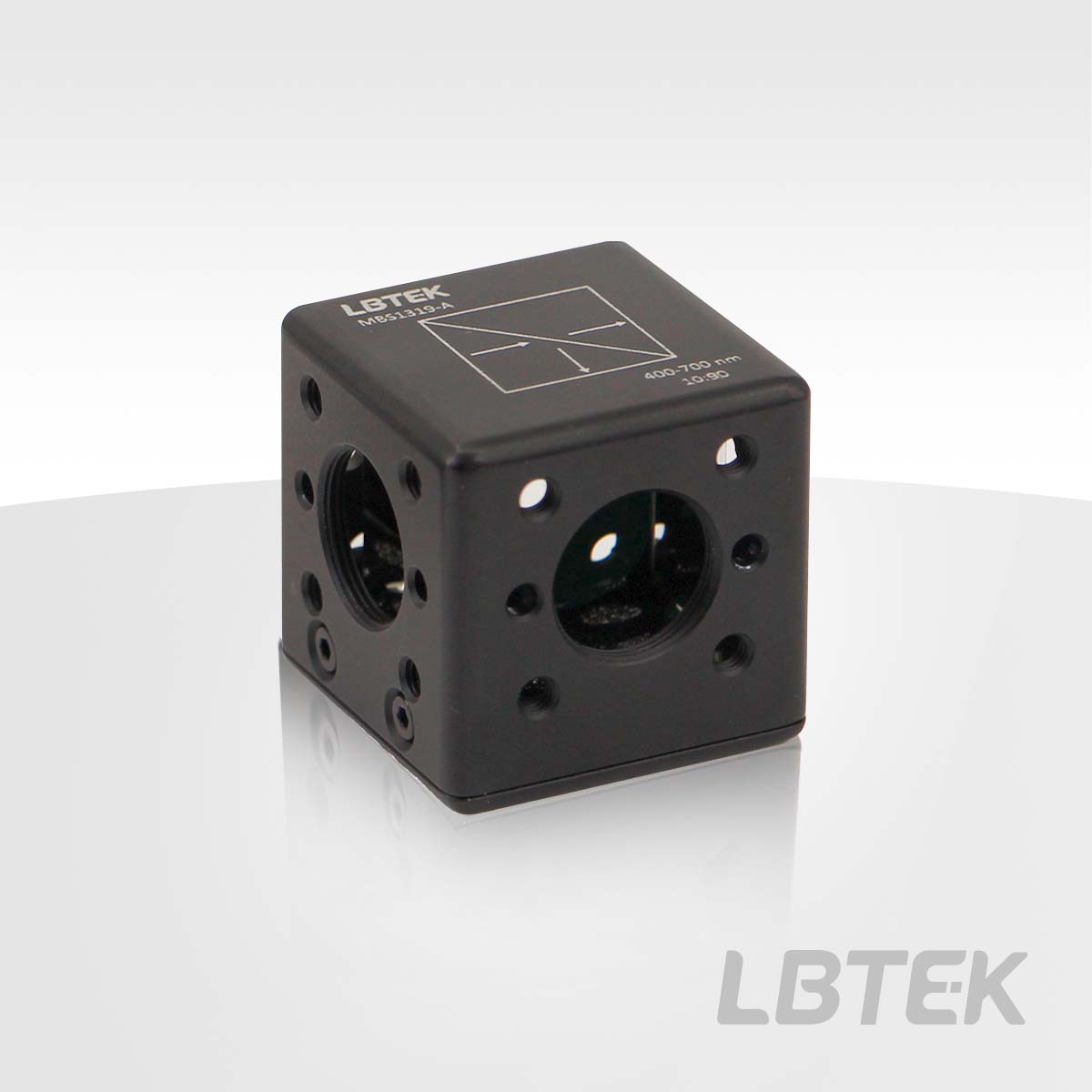

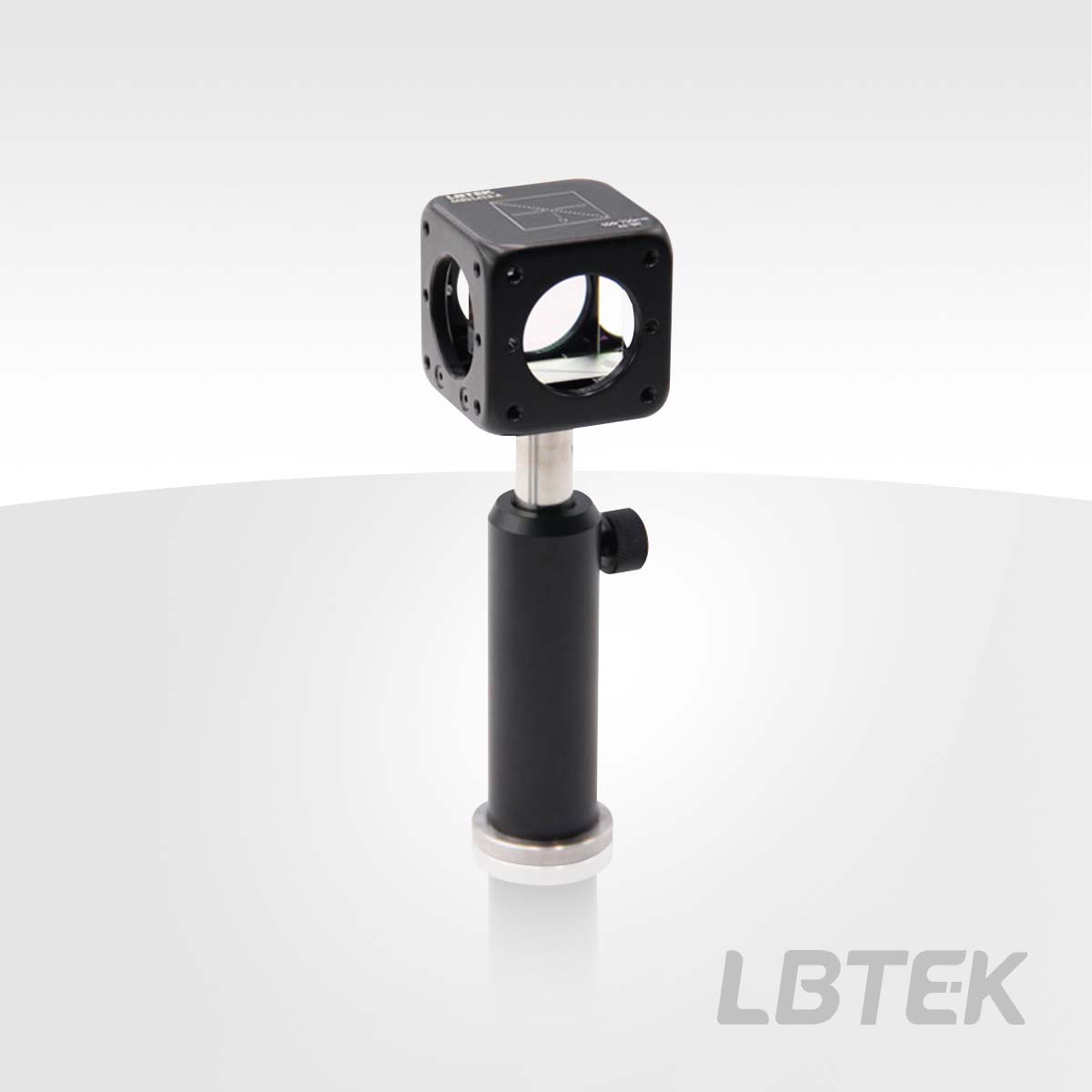

LBTEK将25.4 mm非偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中,该外壳侧面提供了M3螺纹孔,可以跟30 mm同轴系统兼容。另外,该外壳侧面还提供了4个SM1内螺纹端口,可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔,可用于安装接杆。

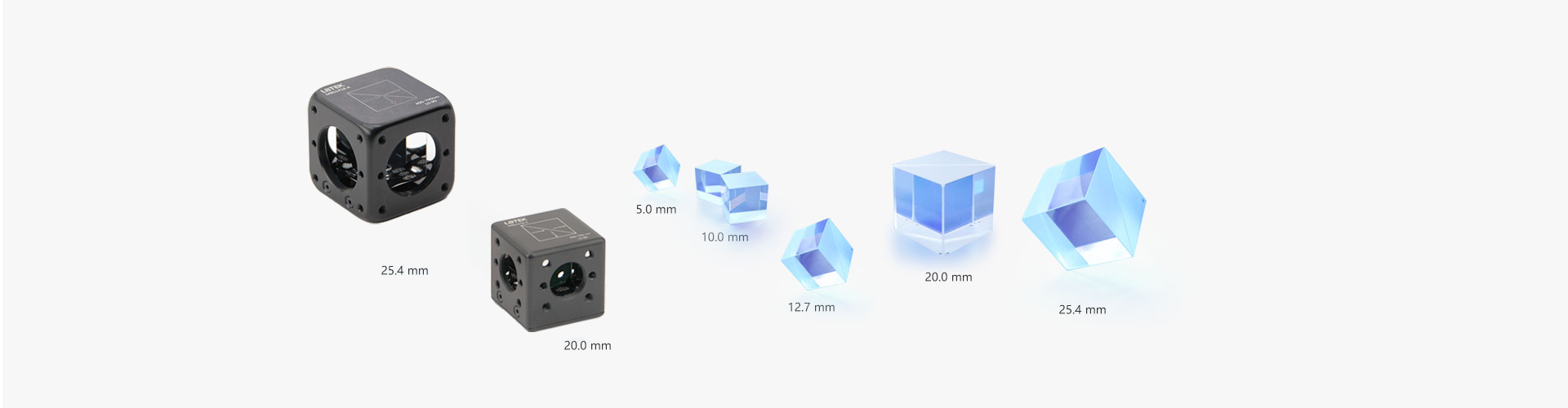

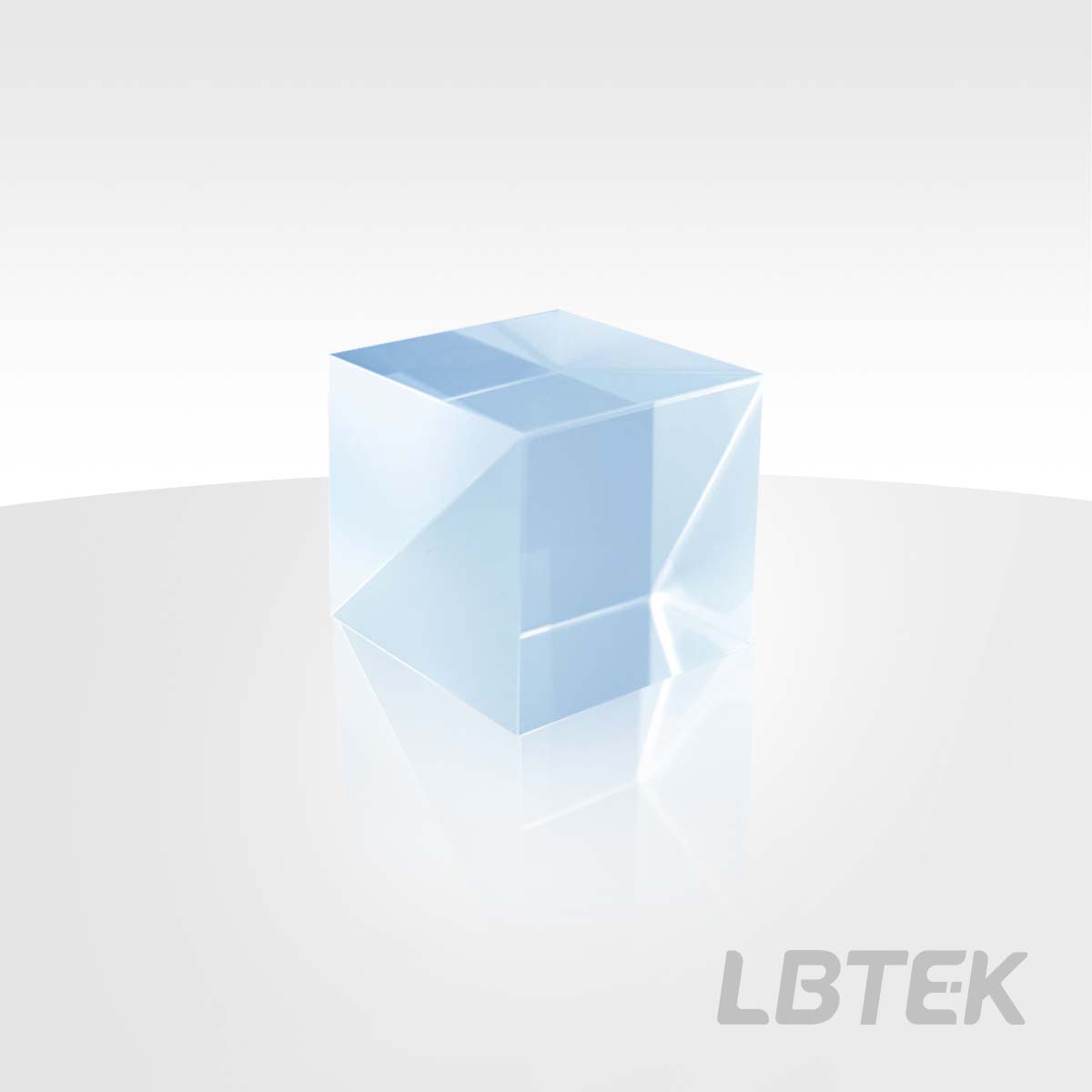

LBTEK提供5 mm、10 mm、12.7 mm、20 mm、25.4 mm和50.8 mm六种尺寸的非偏振分束立方,其中25.4 mm分束立方分为已安装和未安装同轴立方体两个版本。立方体四周都可以作为入射面且按照分光比分离透射光和反射光,为达到最佳分光性能,建议入射光从镀有非偏振分光膜的棱镜直角边入射。
