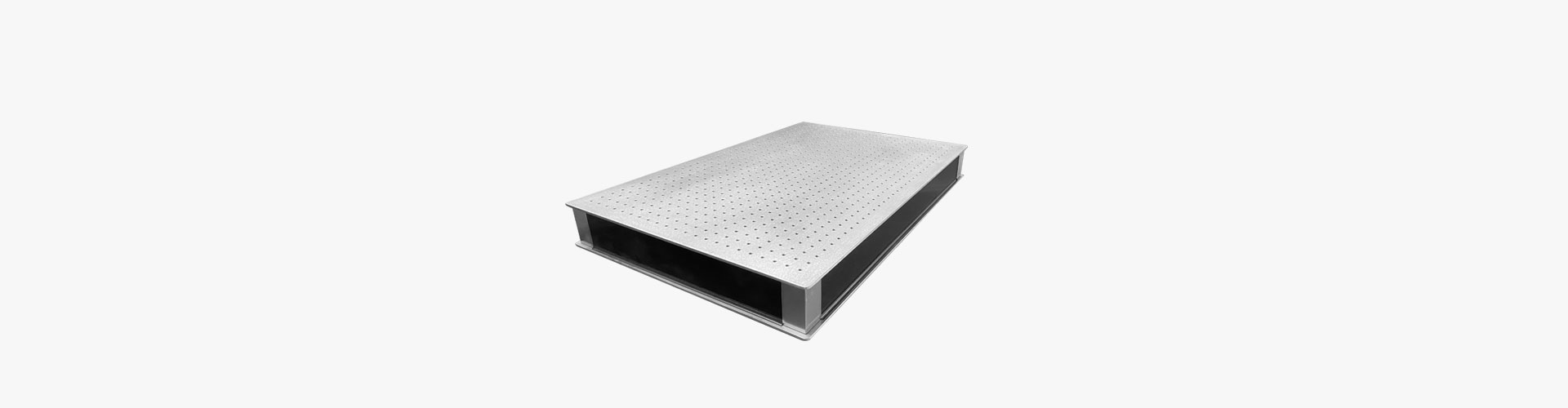

蜂窝光学面包板

  • 参数规格
产品说明
  • 台面材质:高导磁性不锈钢
  • 表面处理:哑光迪纹处理
  • 内芯结构:蜂窝内芯粘接结构
  • 台面钢板厚度5 mm,蜂窝面包板厚度50 mm
  • 多种尺寸可选,提供定制服务

     LBTEK提供的标准型蜂窝光学面包板属于便携式平台,均为全钢结构,具备优秀的热稳定性,其蜂窝内芯采用粘接结构,释放应力更小,阻尼作用更明显,稳定性更高。高导磁性不锈钢台面平整,可用于搭建光学系统。蜂窝光学面包板表面经过哑光迪纹处理,可以减少表面反射,降低对光学系统的影响。蜂窝光学面包板厚度50 mm,安装台面不锈钢板厚度5 mm,安装台面上有标准M6的单侧贯穿螺纹孔阵列,螺纹孔间距为25 mm,最外围的安装孔中心距边缘37.5 mm,方便客户自行安装器件。底板具备4个标准M6单侧贯穿螺纹孔,螺纹孔中心与边缘距离62.5 mm对称分布,便于固定安装蜂窝光学面包板。LBTEK还提供部分特殊尺寸,形状或打孔服务,如有特殊需求,请联系LBTEK技术支持。

通用参数
台面材质
高导磁性不锈钢
表面处理
哑光迪纹处理
台面螺纹孔规格及孔距
M6单侧贯穿螺纹孔,孔距25 mm,孔边距37.5 mm
底板螺纹孔规格及孔距
4个M6单侧贯穿螺纹孔,孔边距62.5 mm呈对称结构分布
台面钢板厚度
5 mm
台面平面度
≤0.05 mm/m2
台面粗糙度
≤0.8 μm

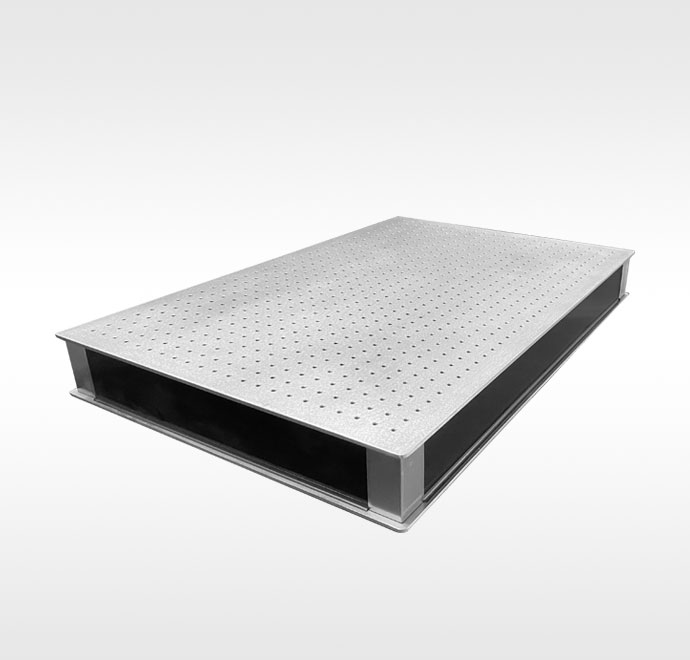

蜂窝光学面包板
  • 台面材质:高导磁性不锈钢
  • 表面处理:哑光迪纹处理
  • 内芯结构:蜂窝内芯粘接结构
  • 面包板厚度:50 mm
  • 多种台面尺寸可选

LBTEK标准蜂窝光学面包板采用国标精密级要求加工制造,台面采用高导磁性不锈钢,并且采用哑光迪纹处理,最大程度上降低表面光发射,降低其对光学系统的影响。其蜂窝内芯结构采用粘接工艺处理,具备更小的应力释放量及阻尼作用,稳定性更高。台面带M6单侧贯穿螺纹孔阵列,孔距25 mm,孔边距37.5 mm,底板带4个M6单侧贯穿螺纹孔,孔边距62.5 mm且呈对称结构分布。设置的螺纹孔规格及排布便于客户自由搭接光学系统。

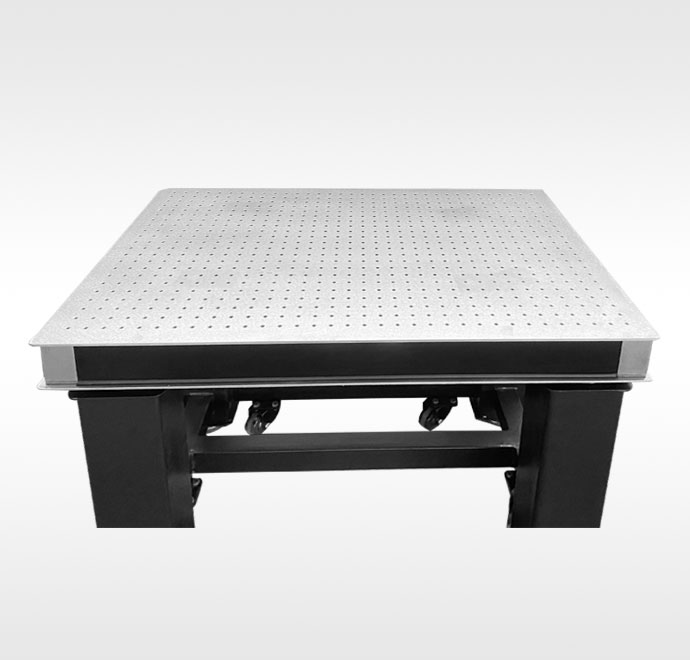

蜂窝面包板安装于面包板支腿上
产品型号 台面尺寸 面包板厚度 对比 文件 单价 发货日期 购物车
OP0303new 300 mm×300 mm 50 mm
¥2715 4周
加入购物车
OP0915new 900 mm×1500 mm 50 mm
¥13500 4周
加入购物车
OP0909new 900 mm×900 mm 50 mm
¥9420 4周
加入购物车
OP0306new 300 mm×600 mm 50 mm
¥3840 4周
加入购物车
OP1212new 1200 mm×1200 mm 50 mm
¥14500 4周
加入购物车
OP0912new 900 mm×1200 mm 50 mm
¥11460 4周
加入购物车
OP0309new 300 mm×900 mm 50 mm
¥5000 4周
加入购物车
OP0606new 600 mm×600 mm 50 mm
¥5940 4周
加入购物车
OP0609new 600 mm×900 mm 50 mm
¥7380 4周
加入购物车
OP0612new 600 mm×1200 mm 50 mm
¥8740 4周
加入购物车
