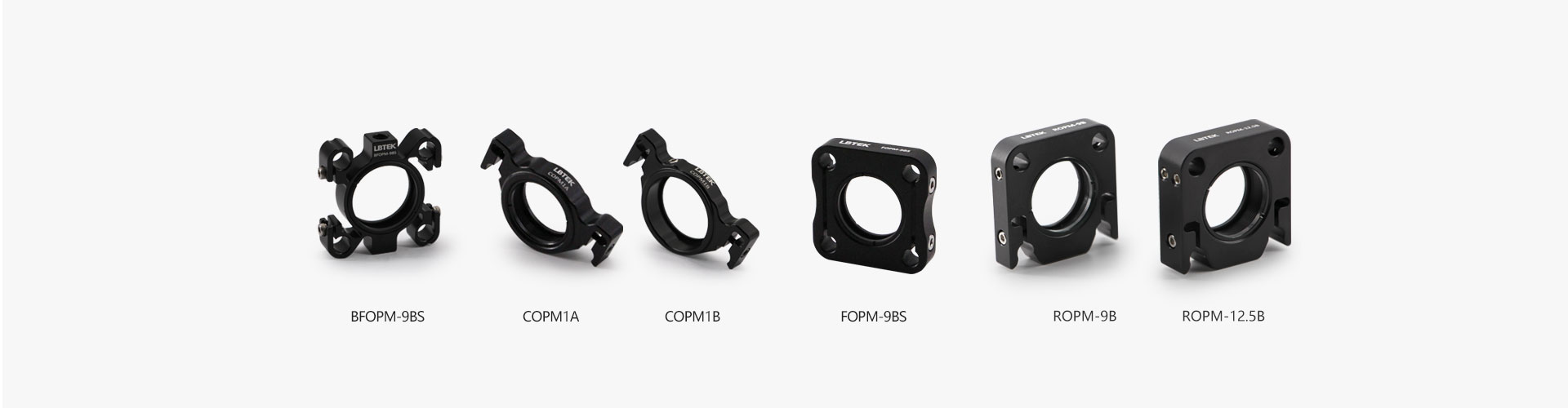

30 mm挠性同轴安装板

  • 参数规格
产品说明
  • 适用于Ø25.4 mm光学元件
  • 挠性夹紧方式
  • 兼容30 mm同轴系统

     LBTEK提供的30 mm挠性同轴安装板适用Ø25.4 mm光学元件或者透镜套筒,兼容30 mm同轴系统,可沿着同轴接杆自由滑动,侧面带M2.5内六角圆柱头螺钉,可用2 mm六角扳手紧固。其中,双向挠性同轴安装板BFOPM-9BS、FOPM-9BS中心带SM1螺纹通孔,附带2个SM1R固定卡环,底部各带一个M4螺纹孔和M6螺纹孔,可连接光学接杆。卡入式挠性同轴安装板COPM1B中心为光壁安装孔,用胶头螺钉紧固光学元件。

通用参数
材质
6061-T6 铝合金
表面处理
黑色阳极氧化
适用光学元件直径
Ø25.4 mm

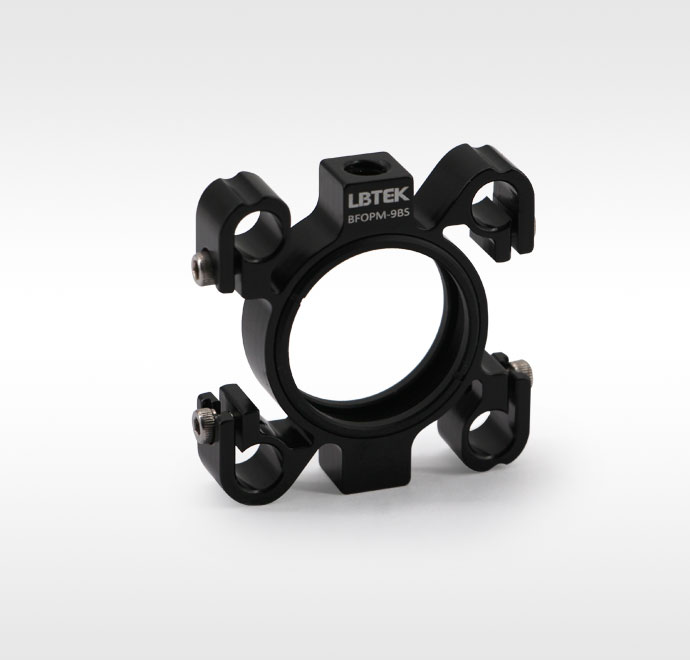

30 mm双向挠性同轴安装板
  • 材质:6061-T6铝合金
  • 中心带SM1螺纹通孔,附带2个SM1R卡环
  • 安装最大厚度5 mm光学元件

LBTEK提供的 30 mm双向挠性同轴板适用安装Ø25.4 mm光学元件,安装最大厚度5 mm带SM1螺纹贯穿孔,附带2个SM1R固定卡环。底部和顶部分别带一个M4和M6螺纹孔,用于连接接杆,侧面带M2.5内六角圆柱头螺钉,可用2 mm六角扳手紧固。

BFOPM-9BS固定在同轴接杆上
产品型号 适用光学元件直径 适用光学元件最大厚度 对比 文件 单价 发货日期 购物车
BFOPM-9BS Ø25.4 mm 5 mm
¥140 5周
加入购物车
30 mm卡入式挠性同轴安装板
  • 材质:6061-T6铝合金
  • 中心光壁孔
  • 安装最小厚度5 mm光学元件

LBTEK提供的 30 mm双向挠性同轴板适用安装Ø25.4 mm光学元件,安装最大厚度5 mm带SM1螺纹贯穿孔,附带2个SM1R固定卡环。底部和顶部分别带一个M4和M6螺纹孔,用于连接接杆,侧面带M2.5内六角圆柱头螺钉,可用2 mm六角扳手紧固。

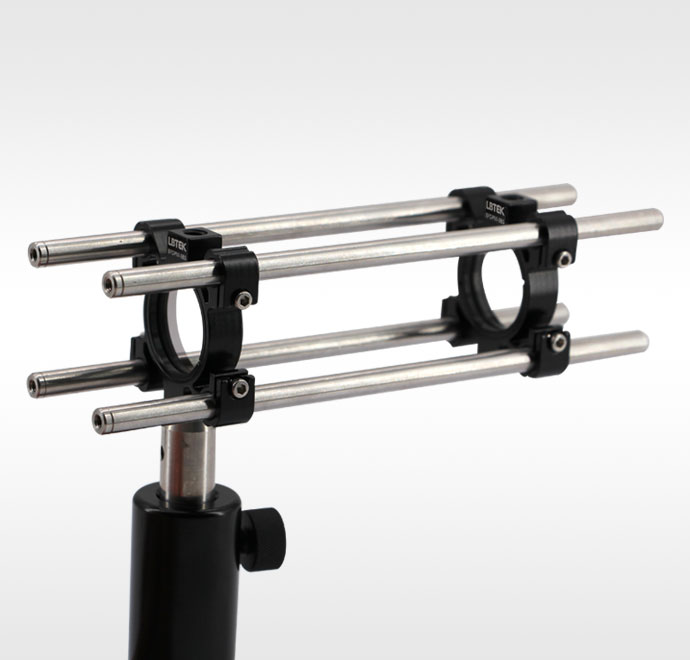

COPM1B固定在同轴接杆上
产品型号 适用光学元件直径 适用光学元件最小厚度 对比 文件 单价 发货日期 购物车
COPM1B Ø25.4 mm 5 mm
¥278 5周
加入购物车
30 mm挠性同轴安装板
  • 材质:6061-T6铝合金
  • 附带2个SM1R卡环
  • 中心带SM1螺纹通孔,安装最大厚度5 mm光学元件
  • 厚度9 mm

LBTEK提供的 30 mm挠性同轴安装板适用安装Ø25.4 mm光学元件,厚度9 mm带SM1螺纹贯穿孔,附带2个SM1R固定卡环。挠性夹持方式,可以增大与接杆的接触面积。底部带一个M4螺纹孔,用于连接接杆,4个同轴杆通孔兼容30 mm同轴系统,侧面带M3内六角圆柱头螺钉,可用2.5 mm六角扳手紧固。

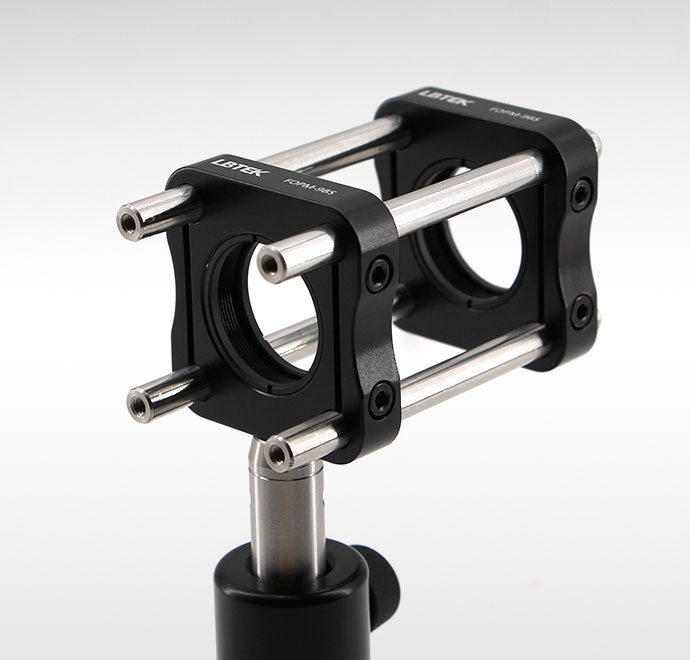

30 mm挠性同轴安装板安装于同轴系统
产品型号 适用光学元件直径 适用光学元件最大厚度 对比 文件 单价 发货日期 购物车
FOPM-9BSnew Ø25.4 mm 5 mm
¥138 当天
加入购物车
