LBTEK的非偏振平板分束器,一面镀有介质分光膜,一面镀有增透膜。当光束以45度入射角入射到分光膜面时,可实现不同分光比,目前有10:90、30:70、50:50、70:30和90:10五种分光比可选,增透膜可选400 nm-700 nm、700 nm-1100 nm、1100 nm-1650 nm。背面镀有增透膜减少反射(鬼像)。在对这类现象敏感的应用,请考虑使用非偏振分束立方。LBTEK还提供其他材质,尺寸和膜系的平板分束镜定制服务,如有需求,请联系技术支持。
光学元件材质
紫外熔融石英 |
通光孔径
>90% CA |
表面光洁度(划痕/麻点)
40/20 |
LBTEK平板分束镜可由直角调整架固定使用 |
① 45°可调节镜架RAMC-1A |
② 平板分束镜 |
非偏振平板分束镜
一、定义
非偏振平板分束镜由平板玻璃制成,在玻璃一面镀有介质分光膜,一面镀有增透膜。通常设计为45°的入射角,可实现不同比例的光束分离。
图1. 非偏振平板分束镜光路示意图。
二、特点

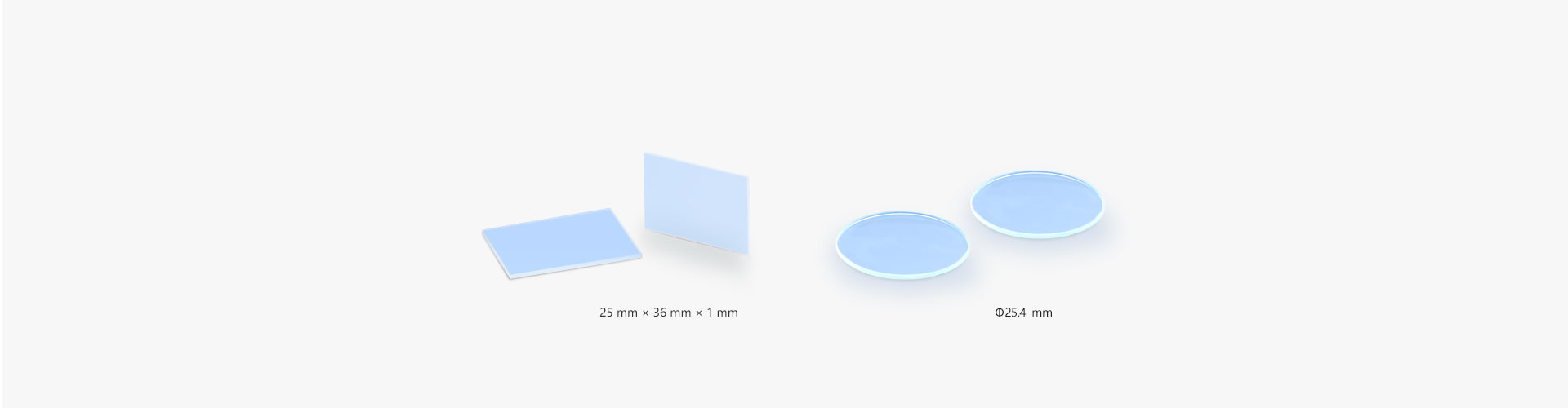

1、尺寸:Ø25.4 mm、36.0 mm×25.0 mm×1.0 mm;
2、增透膜:400 nm-700 nm、700 nm-1100 nm、1100 nm-1650 nm;
3、提供多种分光比可选。
三、说明

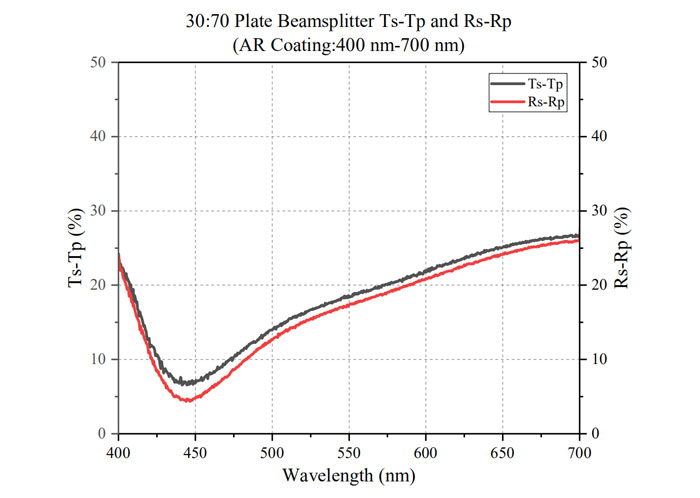

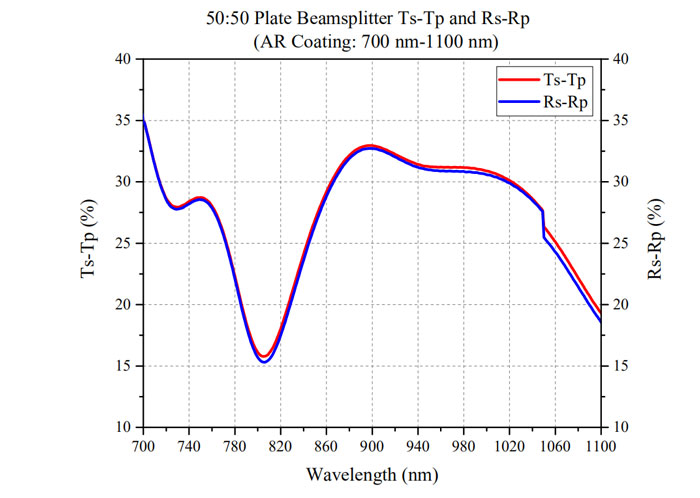

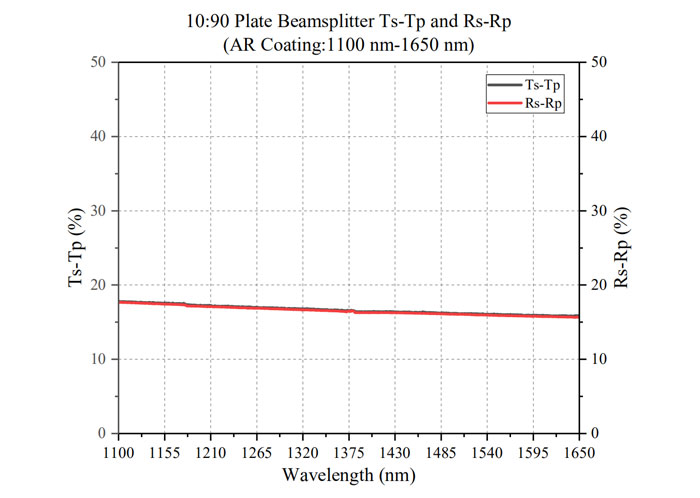

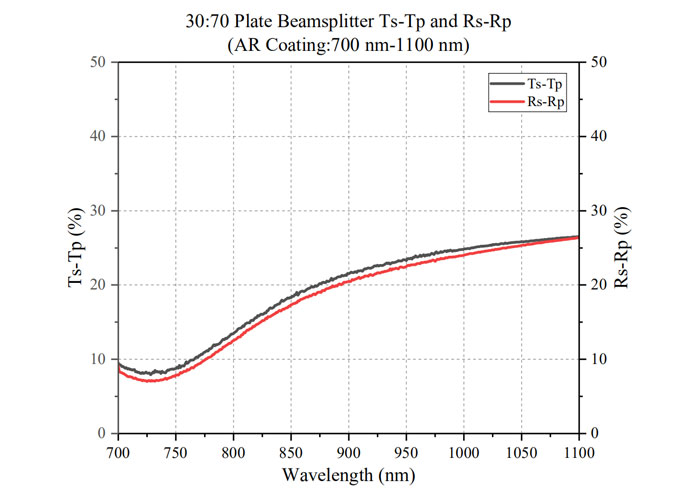

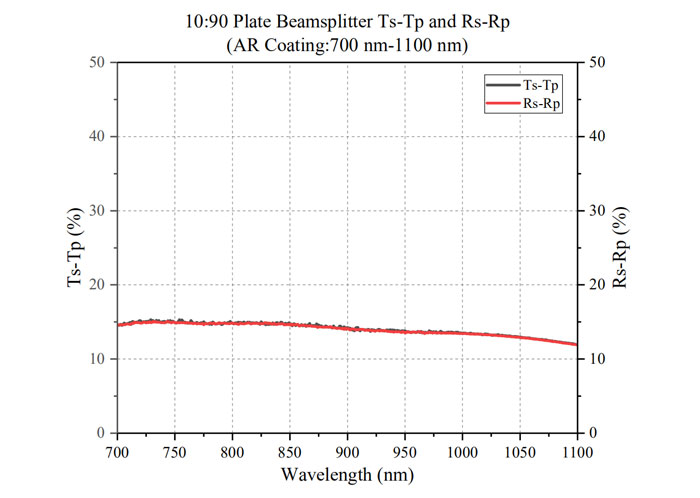

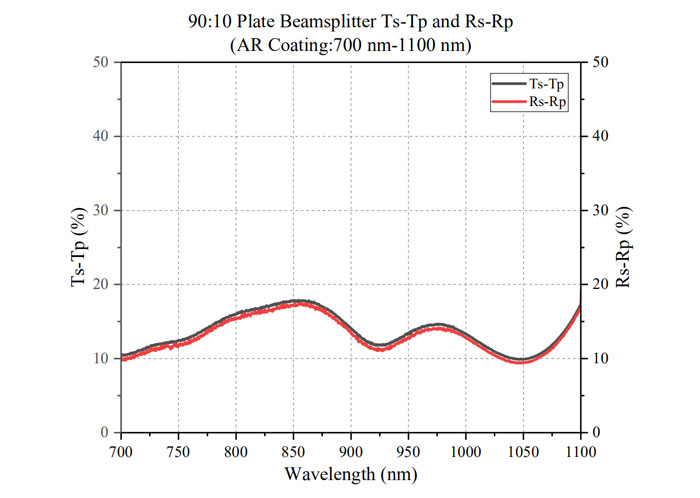

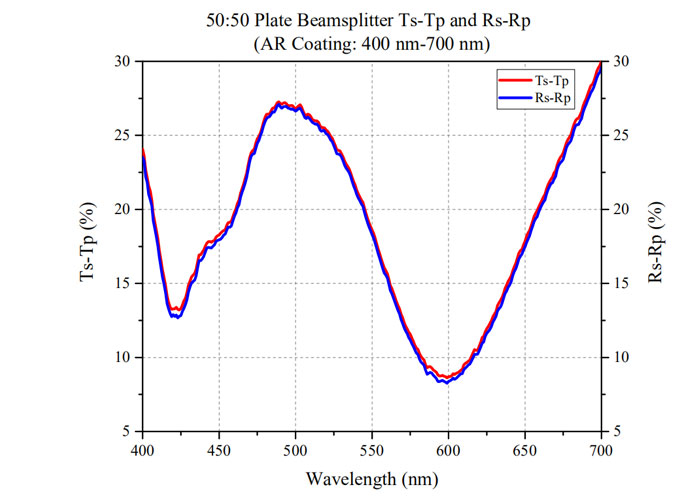

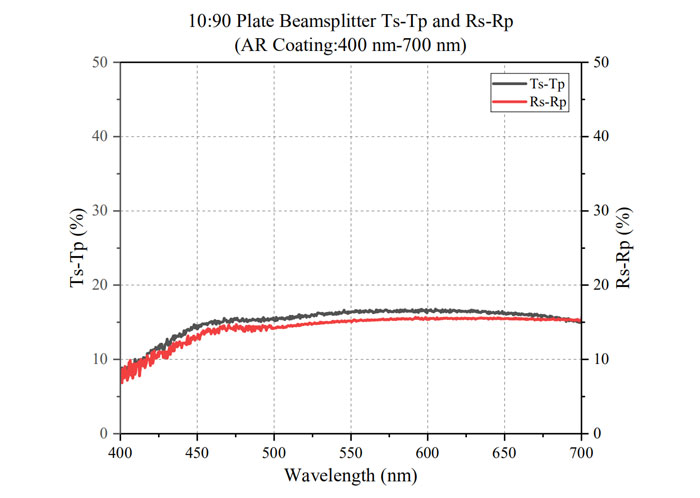

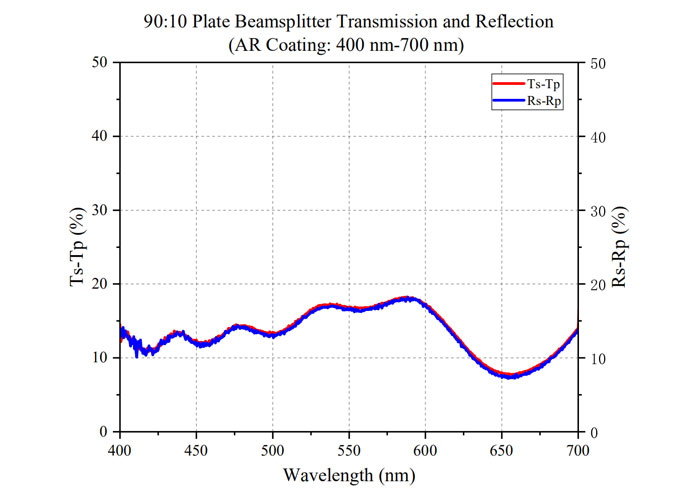

LBTEK非偏振平板分束镜前表面镀有介质分光膜,这种分光膜为非导体,光在传播过程中不会产生焦耳热,介质膜在45°入射角下效果最佳,且具有长期稳定性。非偏振平板分束镜只对入射光的能量进行分离,出射的两束光的偏振态对比入射光没有特定的变化,S和P偏振态相差不会高于5%。

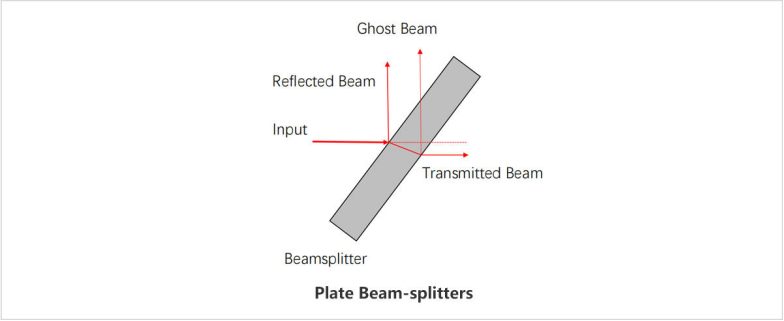

非偏振平板分束镜使用时,即使后表面镀有增透膜仍然会产生部分反射光,由于前后表面反射光满足干涉条件(频率相同、相位差恒定、振动方向一致),因此容易产生干涉现象。而透射光会产生一定的位移。当光束以45°角入射到厚度为L,折射率为1.5的分束镜上时,其光束位移量为。如对这些现象敏感,建议选择分束立方减少反射光鬼影及透射光位移影响。表1列出了非偏振平板分束镜与分束立方各自的优缺点,请根据需要选择合适的光学元件。

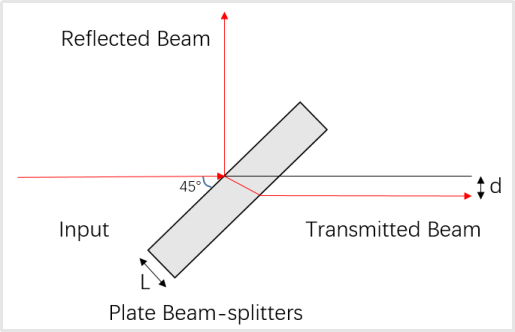

图2. 光束位移。

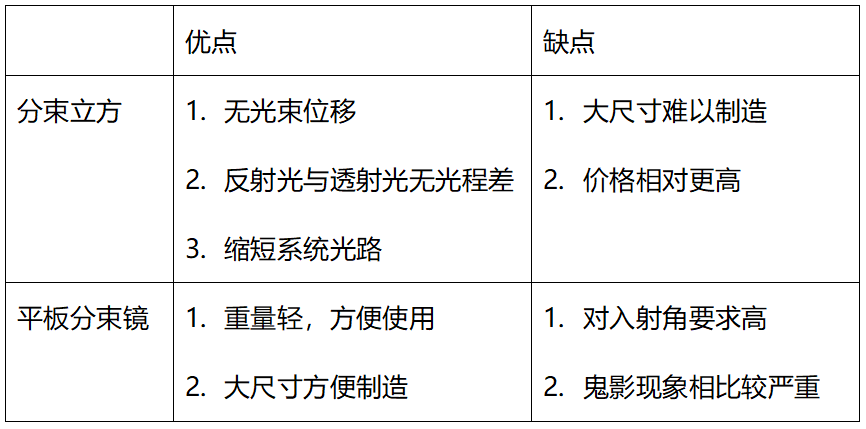

表1. 平板分束镜与分束立方对比。

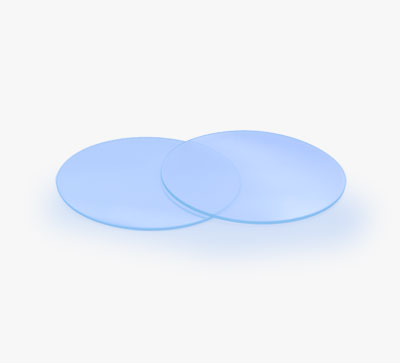

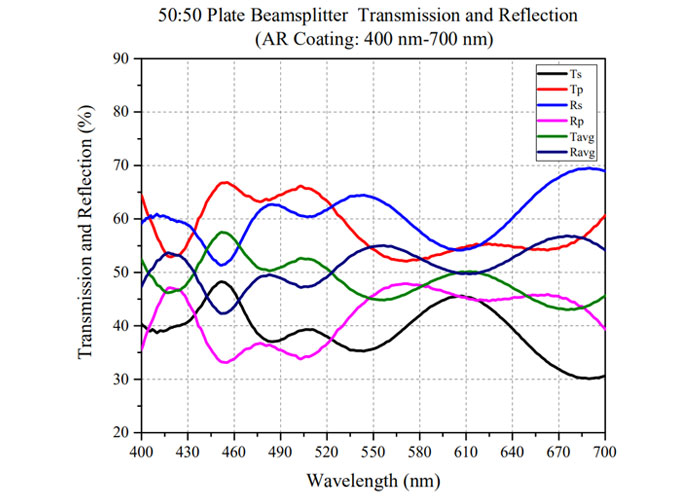

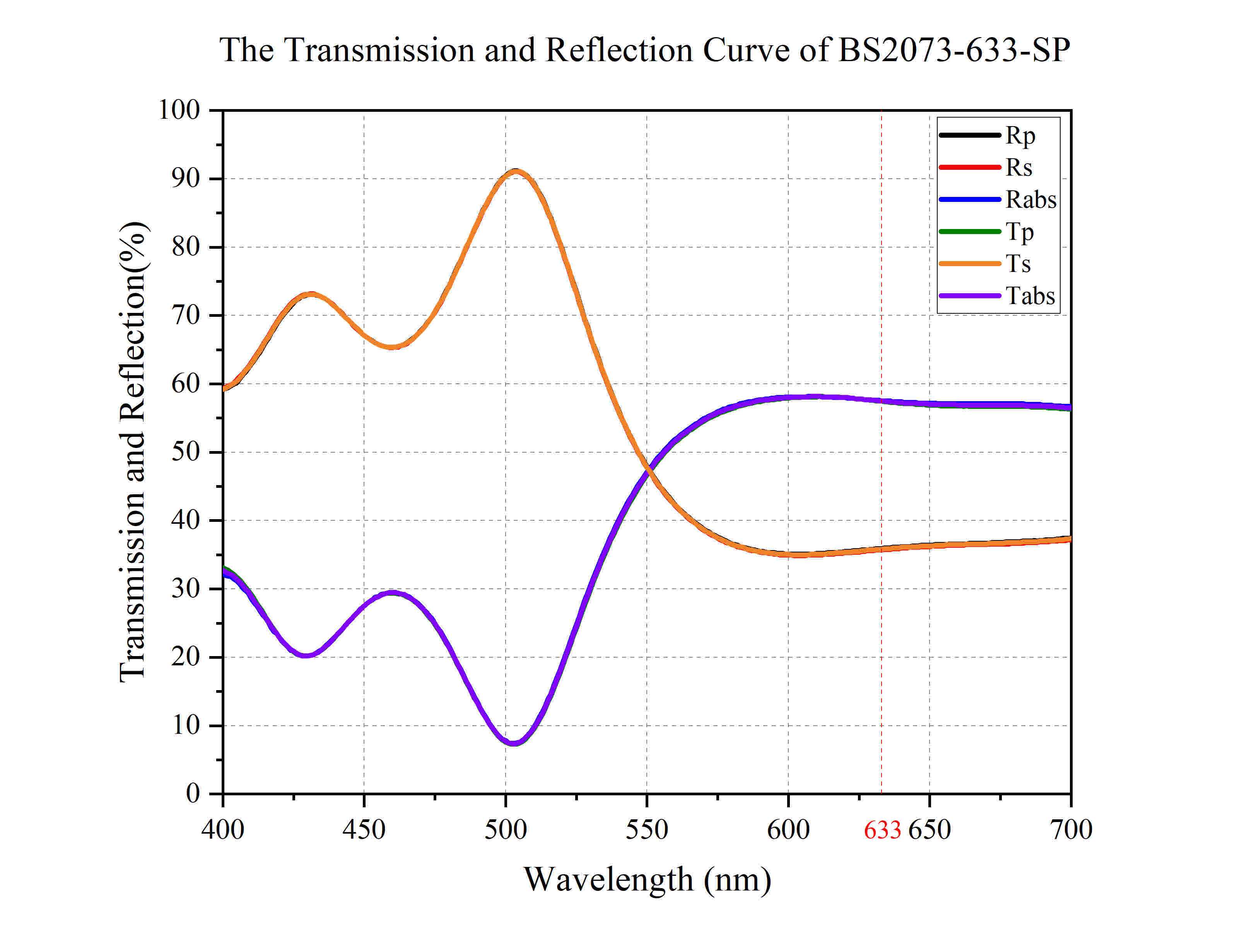

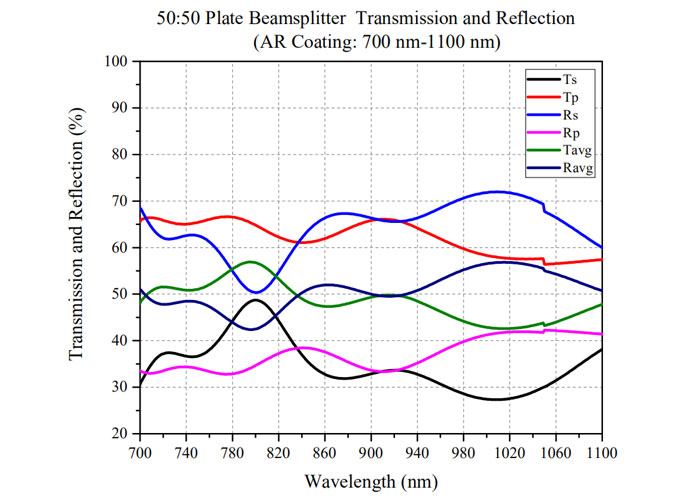

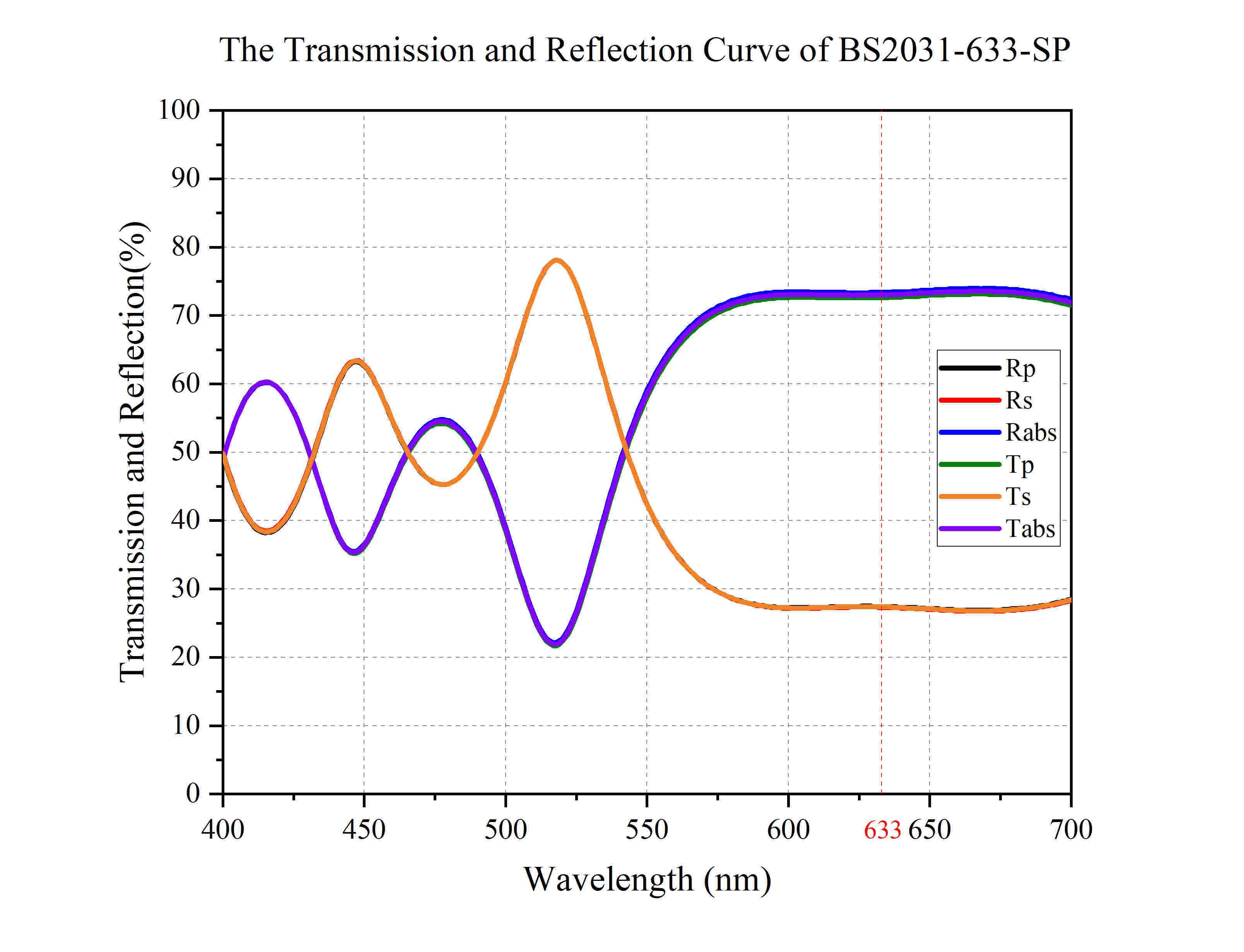

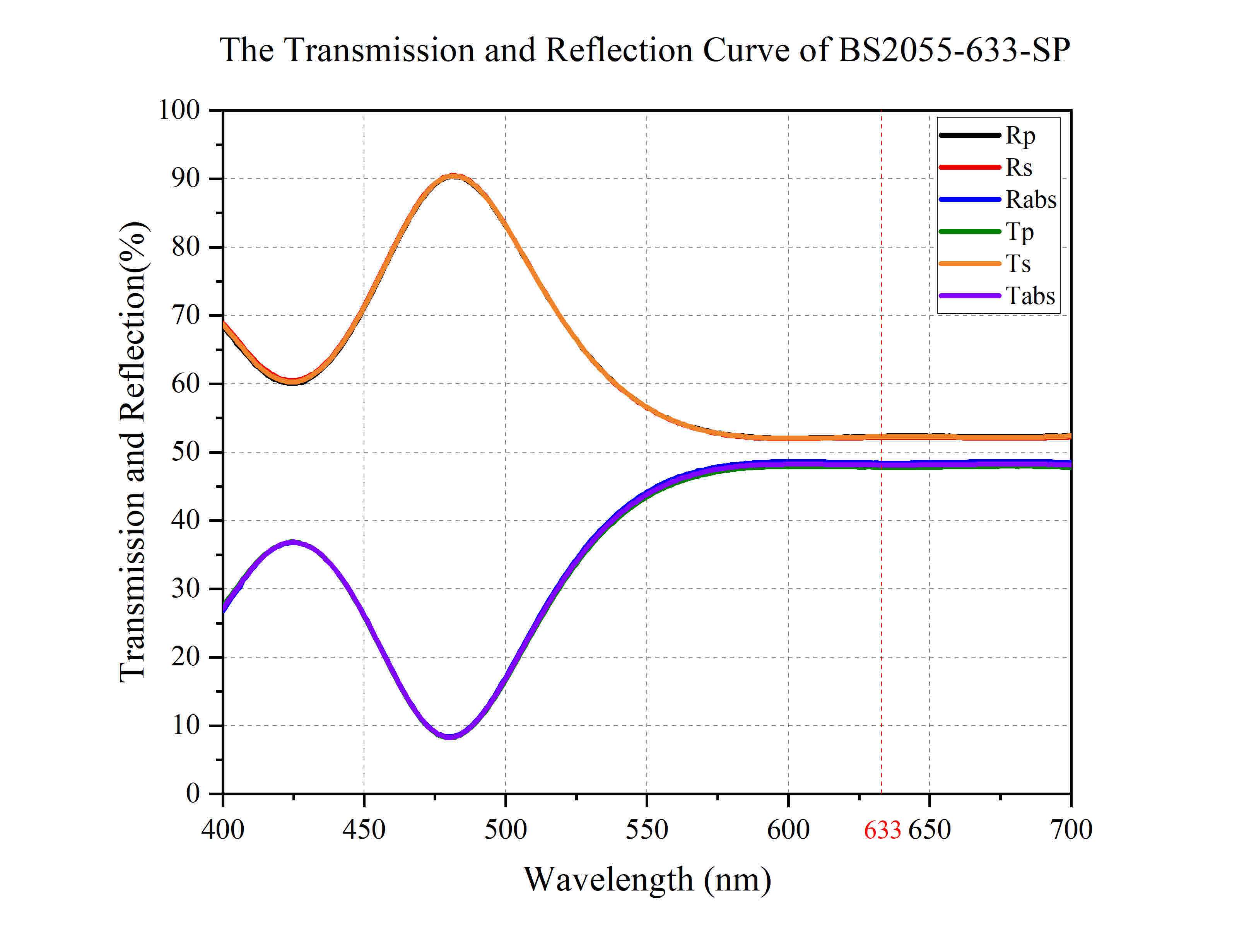

LBTEK的圆形非偏振平板分束器,直径25.4 mm,厚度5 mm,一面镀有介质分光膜,一面镀有增透膜。当光束以45度入射角入射到分光面时,可以获得不同分光比。产品侧面箭头指向镀有分光膜面,背面镀有增透膜减少背面反射(鬼影),对鬼影现象敏感的应用,请考虑使用非偏振分束立方。

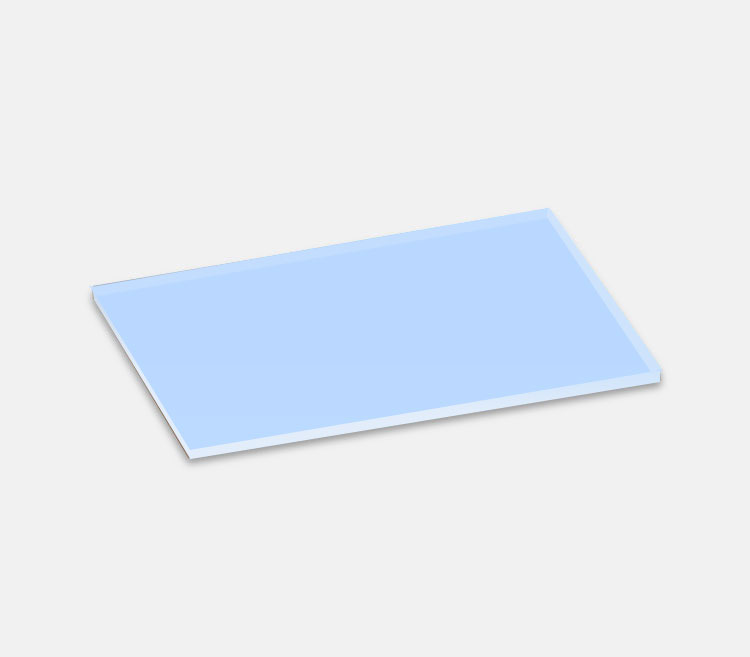

LBTEK的矩形非偏振平板分束器尺寸36.0 mm×25.0 mm×1.0 mm,一面镀有介质分光膜,一面镀有增透膜。当光束以45度入射角入射到分光面时,可以获不同分光比。背面镀有增透膜减少背面反射(鬼影),对鬼影现象敏感的应用,请考虑使用非偏振分束立方。
