燕尾槽导轨及配件

  • 参数规格
  • 反馈
产品说明
  • 燕尾槽导轨适用于搭建高稳定性及刚性的实验室系统
  • 燕尾槽导轨滑块,卡入式结构设计
  • 弹簧式手拧螺丝用于固定滑块位置
  • 提供交叉垂直安装转接件和M6转接M4垫片

      LBTEK燕尾槽导轨适用于搭建高稳定性及刚性的实验室系统,配合卡入式燕尾槽滑块,安装的光学元件及机械元件可沿着导轨直线滑动。导轨与滑块的表面都经过了精密机械加工,确保沿着导轨长度平移时维持良好的横向对准。滑块带卡入式结构设计,无需拆解系统,在导轨任意位置卡入安装,多种规格滑块可选。此外LBTEK还提供交叉垂直安装转接件DR50F-50Z,以及适用于M6沉头孔转接M4圆柱头内六角螺丝转接垫片TG1。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

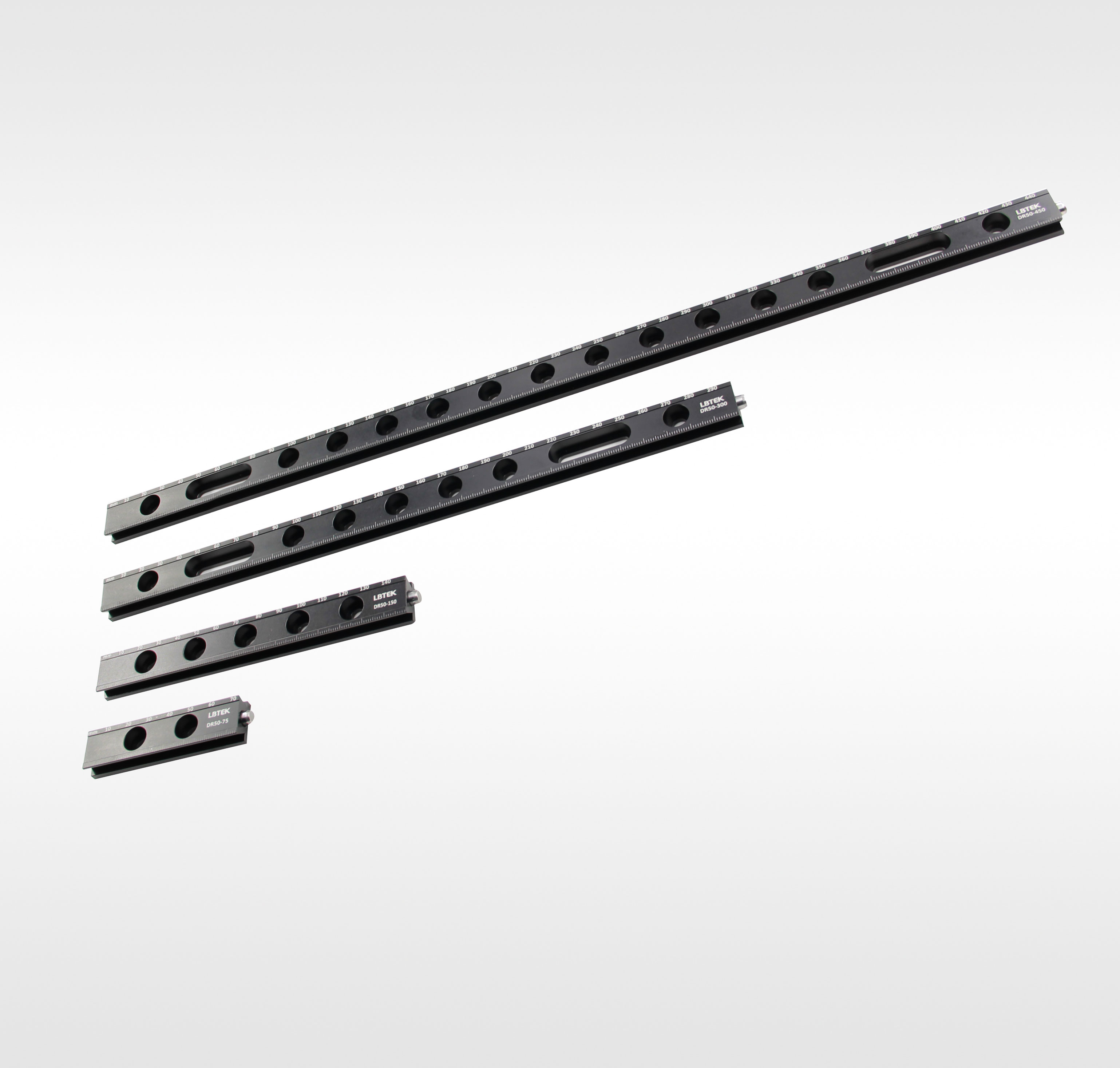

燕尾槽导轨
  • 材质:6061-T6 铝合金
  • 刻度精度1 mm,每10 mm带刻度数字标识
  • 多种长度可选:75 mm,150 mm,300 mm,450 mm
  • 多个燕尾槽导轨可首末相连拓展长度

LBTEK燕尾槽导轨配合卡入式燕尾槽滑块使用。1 mm刻线精度,每10 mm带刻度数字标识用于精确定位。带多个腰型槽及M6沉头孔,可灵活安装在面包板或光学平台上,也可使用CB-2燕尾槽压块固定导轨。一端带Ø6 mm定位销,一端带Ø6 mm定位孔,多个燕尾槽导轨可首末相连拓展长度。燕尾槽导轨有75 mm,150 mm,300 mm,450 mm标准长度可选。 LBTEK可提供其他材质,尺寸,表面处理工艺的特殊定制服务,如有定制需求,请联系技术支持。

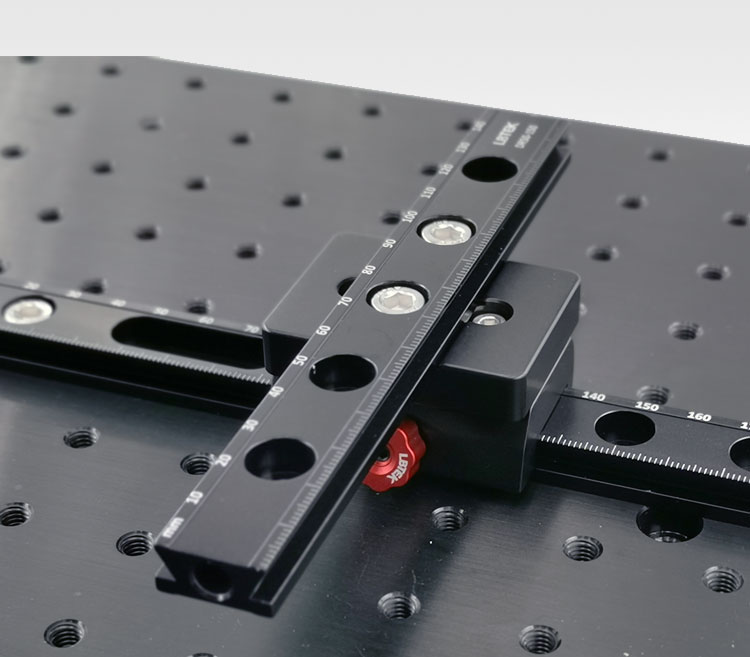

燕尾槽导轨安装在面包板上
产品型号 长度 对比 文件 单价 发货日期 购物车
DR50-300 300 mm
¥501 当天
加入购物车
DR50-75 75 mm
¥215 当天
加入购物车
DR50-150 150 mm
¥315 当天
加入购物车
DR50-450 450 mm
¥693 当天
加入购物车

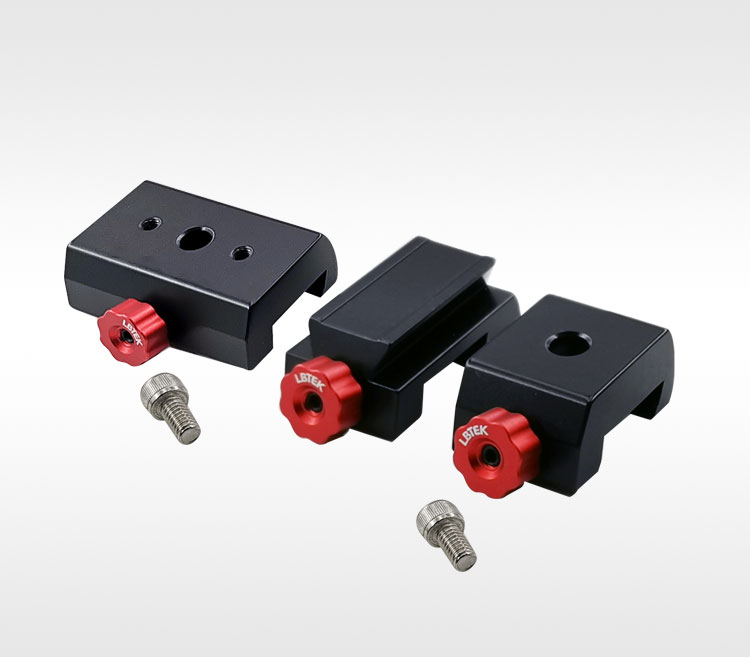

卡入式燕尾槽导轨滑块
  • DR50F-25和DR50F-50常用于将光机组件直接安装到光学导轨
  • DR50F-25V与DR50F-25一起使用可以实现滑块交叉垂直安装
  • 弹簧式手拧螺丝用于固定滑块位置

LBTEK卡入式燕尾槽导轨滑块兼容DR50系列燕尾槽导轨,附带一个弹簧式手拧螺丝,用于固定滑块的位置。DR50F-25和DR50F-50带M6沉头孔,适用于将光机组件直接安装在光学导轨上, DR50F-50附带两个M4螺纹孔,用于固定导轨交叉垂直安装转接件。DR50F-25V与DR50F-25配合使用,可实现滑块在垂直导轨方向上小范围滑动。

DR50F-25V与DR50F-25一起使用可以实现在导轨垂直方向上的小范围滑动
产品型号 滑块平台尺寸 对比 文件 单价 发货日期 购物车
DR50F-25V 25 mm x 32 mm
¥201 当天
加入购物车
DR50F-50 50 mm x 25.4 mm
¥195 当天
加入购物车
DR50F-25 25 mm x 25.4 mm
¥168 当天
加入购物车

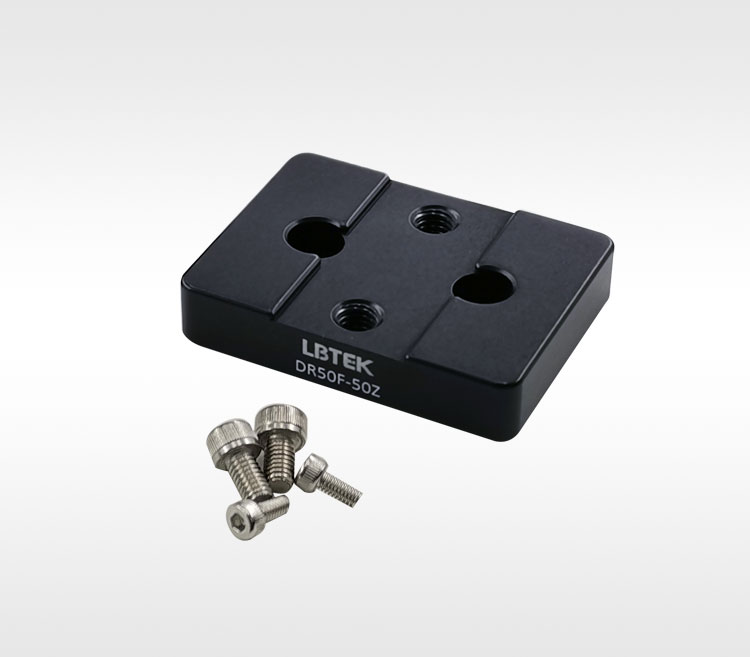

燕尾槽导轨交叉垂直安装转接件
  • 用于将两个燕尾槽导轨交叉垂直固定
  • 与DR50系列导轨和DR50F-50一起使用
  • 附带两个M6螺丝和两个M4螺丝

滑块90度转接件与DR50系列导轨和DR50F-50一起使用,可以将两个燕尾槽导轨相互垂直固定,并且实现滑块在前后左右四个方位的滑动。

垂直安装转接件垂直安装导轨
产品型号 安装孔规格 对比 文件 单价 发货日期 购物车
DR50F-50Z M6螺纹孔和M4沉头孔
¥63 当天
加入购物车
转接垫片
  • 垫片外径10 mm,内径4.6 mm,厚度1.0 mm
  • 适用于M6沉头孔转接M4圆柱头内六角螺钉
  • 一包10个

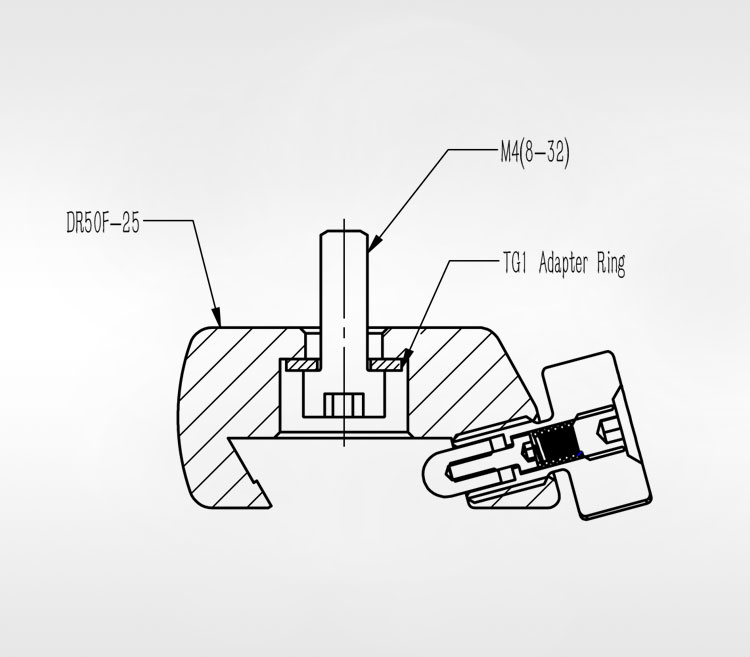

LBTEK转接垫片TG1可将M4圆柱头内六角螺丝用在光机械组件上的1/4英寸或者M6沉头孔中。

垂直安装转接件垂直安装导轨
产品型号 垫片厚度 数量 对比 文件 单价 发货日期 购物车
TG1 1.0 mm 10个
¥17 当天
加入购物车
