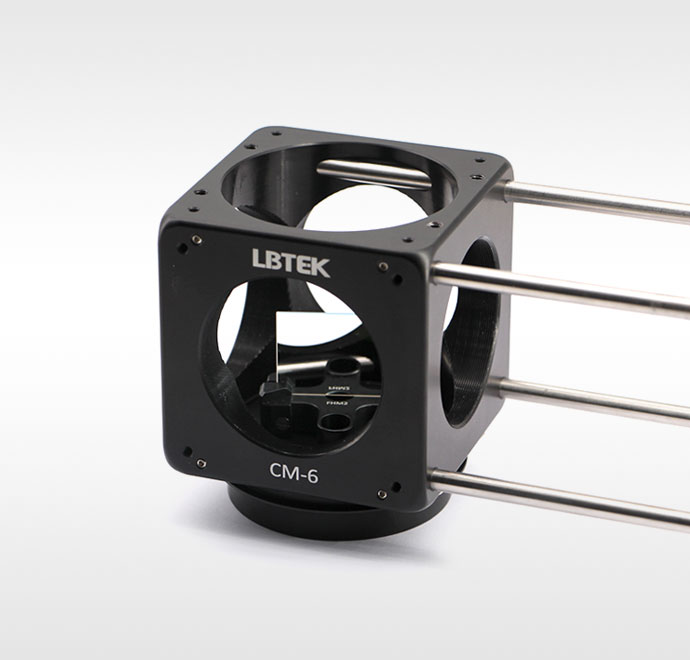

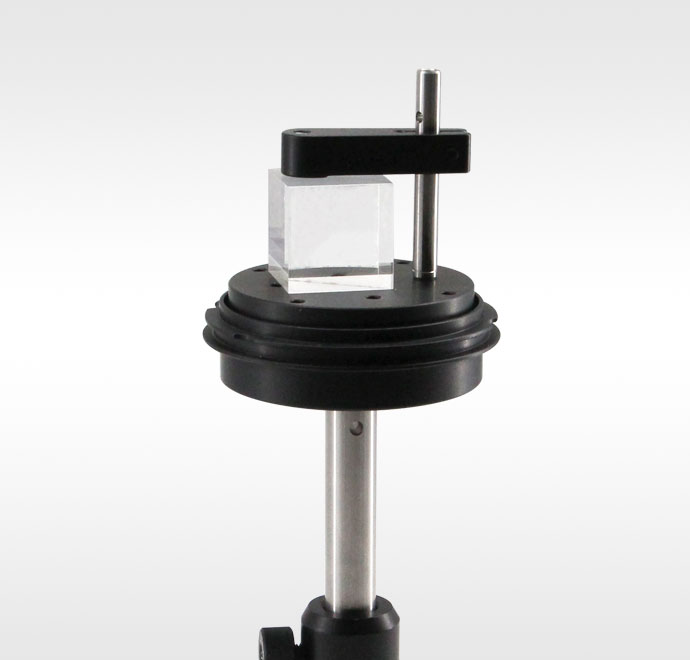

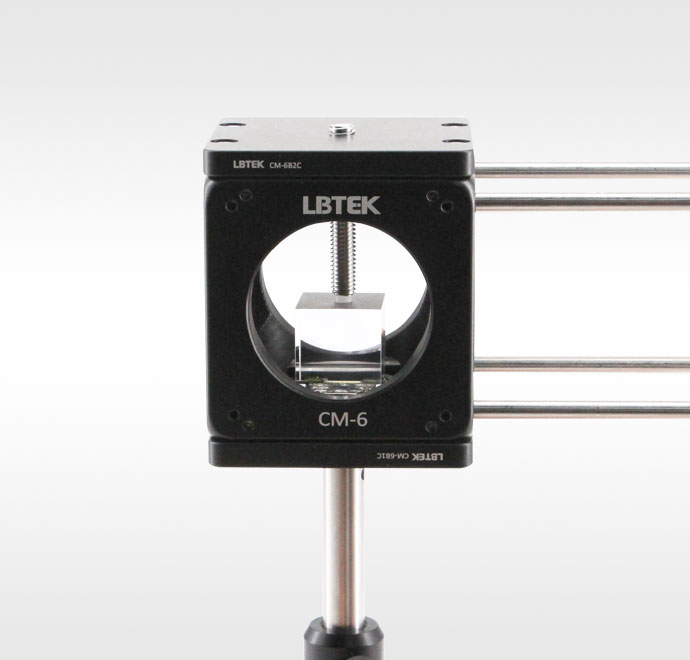

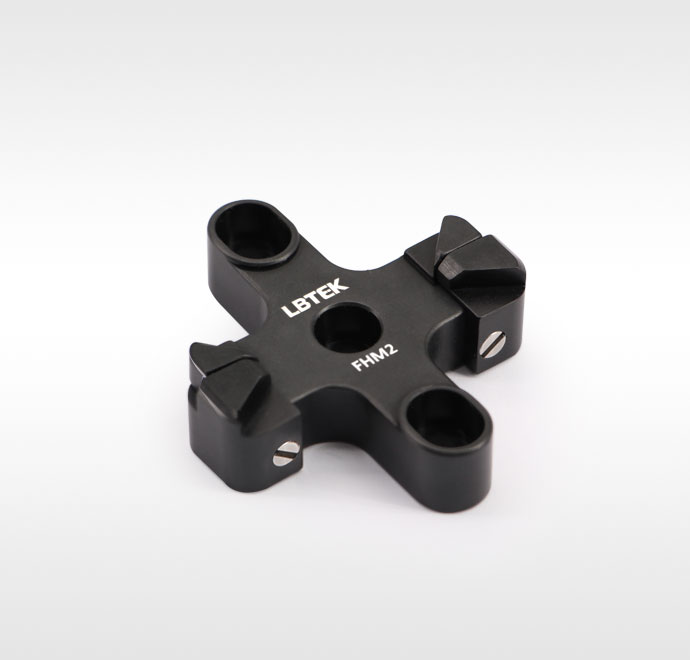

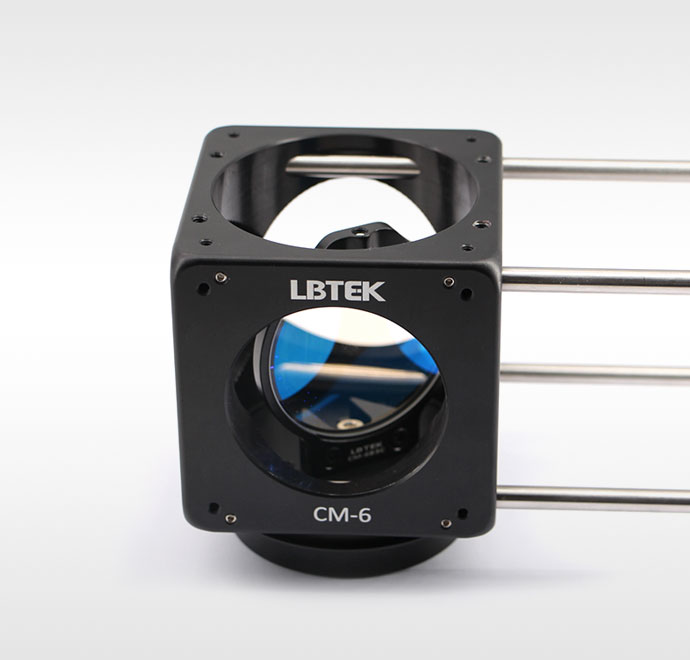

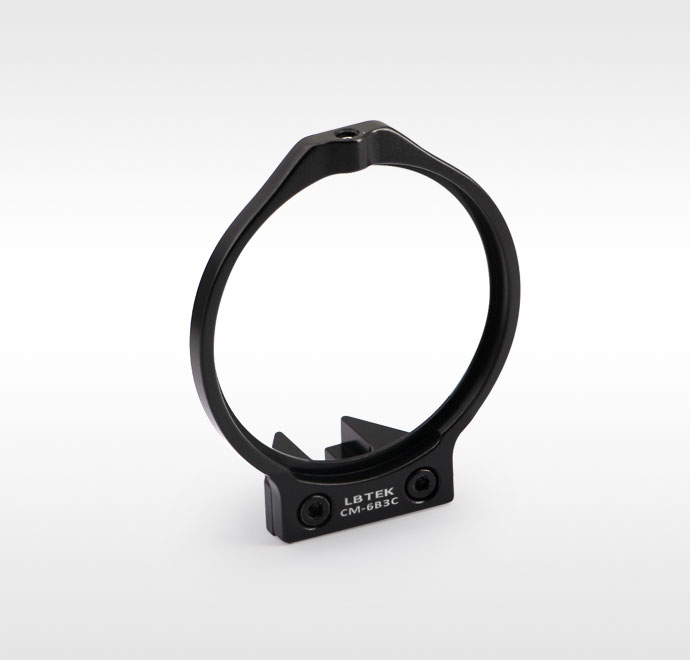

LBTEK 60 mm同轴立方体及配件适用于60 mm同轴立方。CM-6立方体与其余配件相互配合可以实现将长宽小于40 mm,厚度32 mm~66 mm上下面平行的矩形或者其他物体进行压紧。其中CM-6B1C为立方体盖板,CM-6B2C为立方体压板,配合使用将安装物体进行压紧。CM-6B1与CA-1和CA-2压臂配合可安装棱镜、立方体等光学元件。CM-6B3C及FHM2与CM-6B1配合使用可在立方体中安装圆形及方形光学元件。60 mm同轴分束立方安装座兼容60 mm同轴系统,安装座主框CM-6A常与压板CM-6A-A、底板CM-6A-B搭配安装Ø50.8 mm分束立方。其中CM-6A-A中心带有M8胶头螺钉,用于将Ø50.8 mm分束立方压紧,使用4 mm内六角扳手进行调节;CM-6A-B底部带有M6螺纹安装孔,可连接光学接杆。
材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |

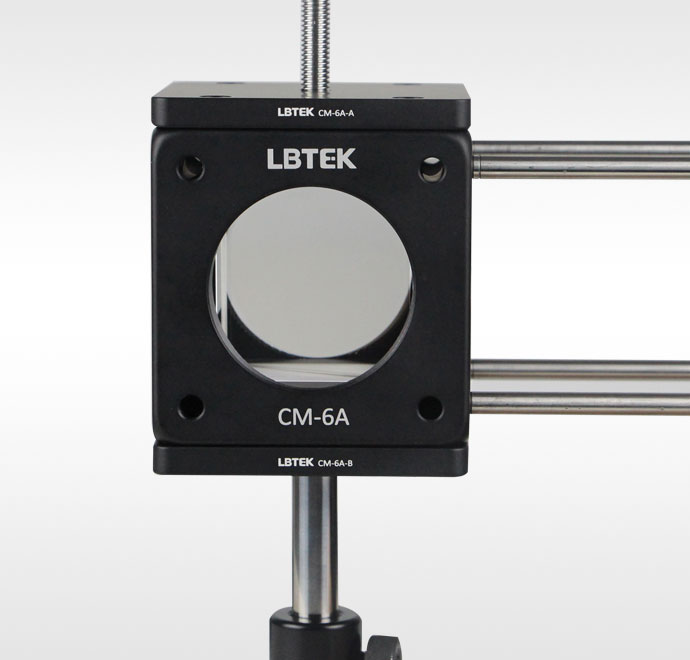

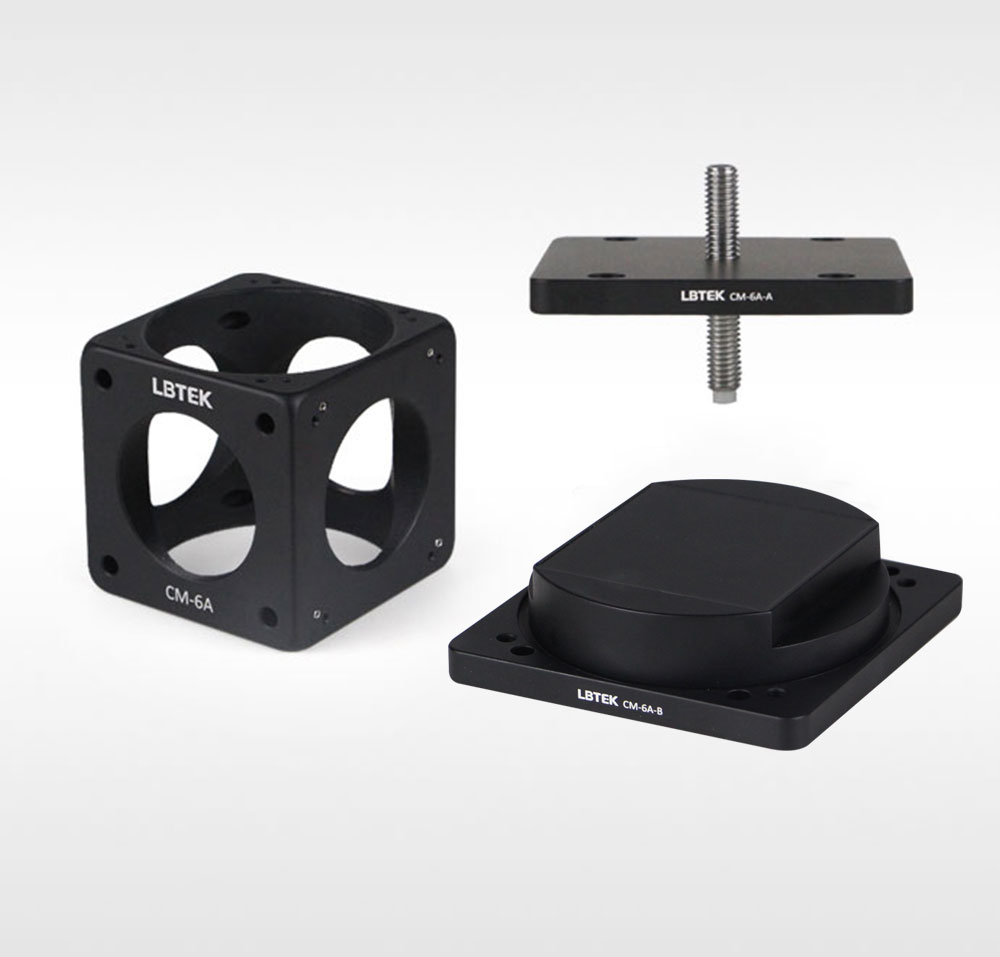

LBTEK 60 mm同轴分束立方安装座兼容60 mm同轴系统,安装座主框CM-6A常与压板CM-6A-A、底板CM-6A-B搭配安装Ø50.8 mm分束立方。以刻字面为正面,主框CM-6A前后左右4个面均为SM2螺纹贯穿孔,用于集成其他配件,如SM2螺纹套筒。其中前后两面带Ø6 mm通孔,可通过紧定螺钉固定Ø6 mm接杆,左右侧面带M3螺纹孔,可安装Ø6 mm接杆。压板CM-6A-A和底板CM-6A-B配合使用将光学元件压紧,压板和底板带有O型橡胶圈可将立方体进行封装。其中CM-6A-A中心带有M8胶头螺钉,用于压紧,可使用4 mm内六角扳手进行调节;CM-6A-B底部带有M6螺纹安装孔,可连接光学接杆。

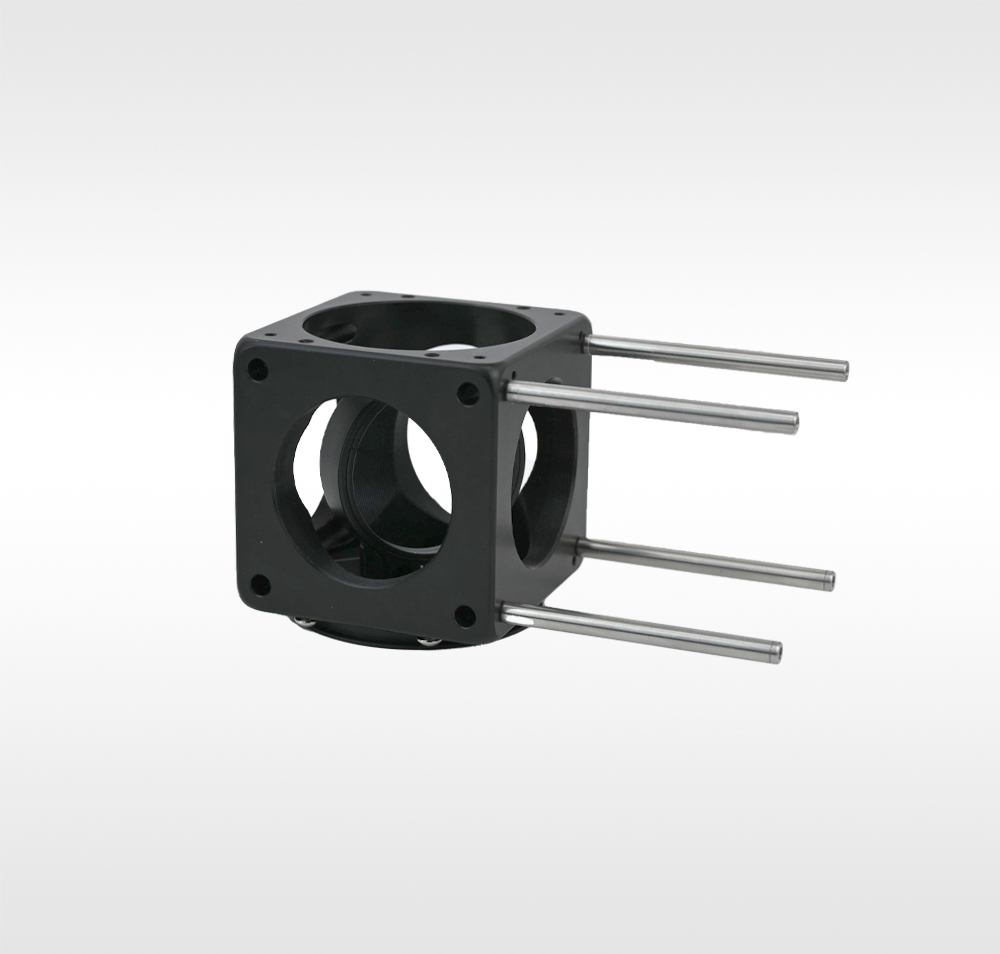

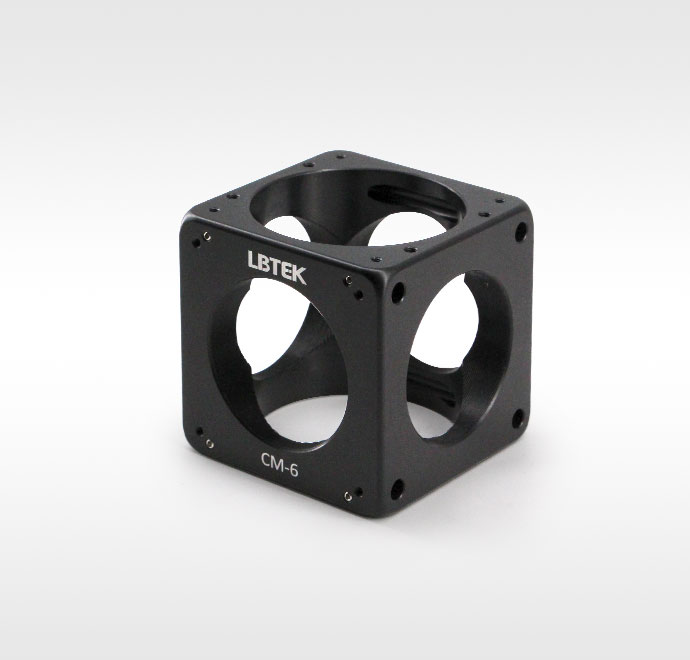

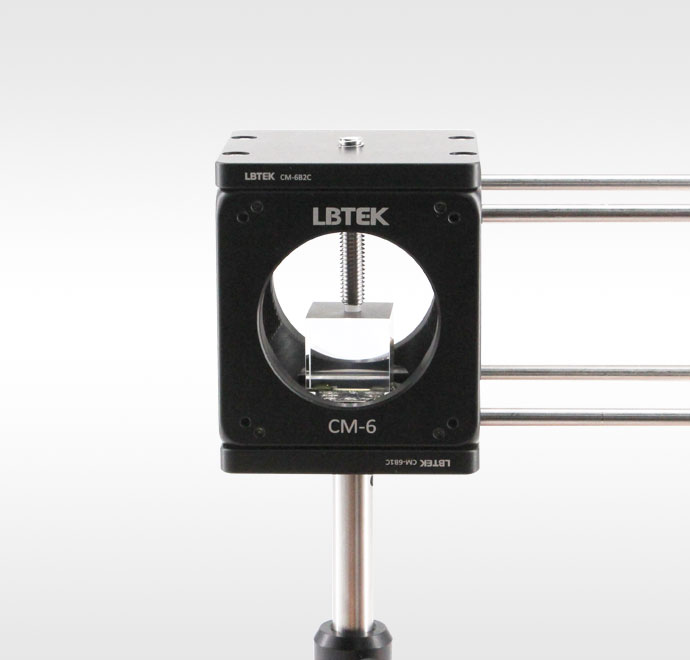

LBTEK 60 mm同轴立方体适用于60 mm同轴系统,以刻字面为正面,上下两个面带有直径63.5 mm的贯穿孔,这两个面有M3螺纹孔,用于安装60 mm同轴立方体配件,如盖板或可调平台,从而进行光学元件的安装,与CM-6B1C和CM-6B2C相互配合可以实现将长宽小于42 mm、厚度32 mm~66 mm上下面平行的矩形或者其他物体进行压紧。前后左右4个面均为SM2螺纹贯穿孔,用于将其他配件进行集成,如SM2螺纹套筒。其中左右侧面带Ø6 mm通孔,用于安装Ø6 mm接杆,前后两面带M3螺纹孔,可用于固定Ø6 mm接杆。

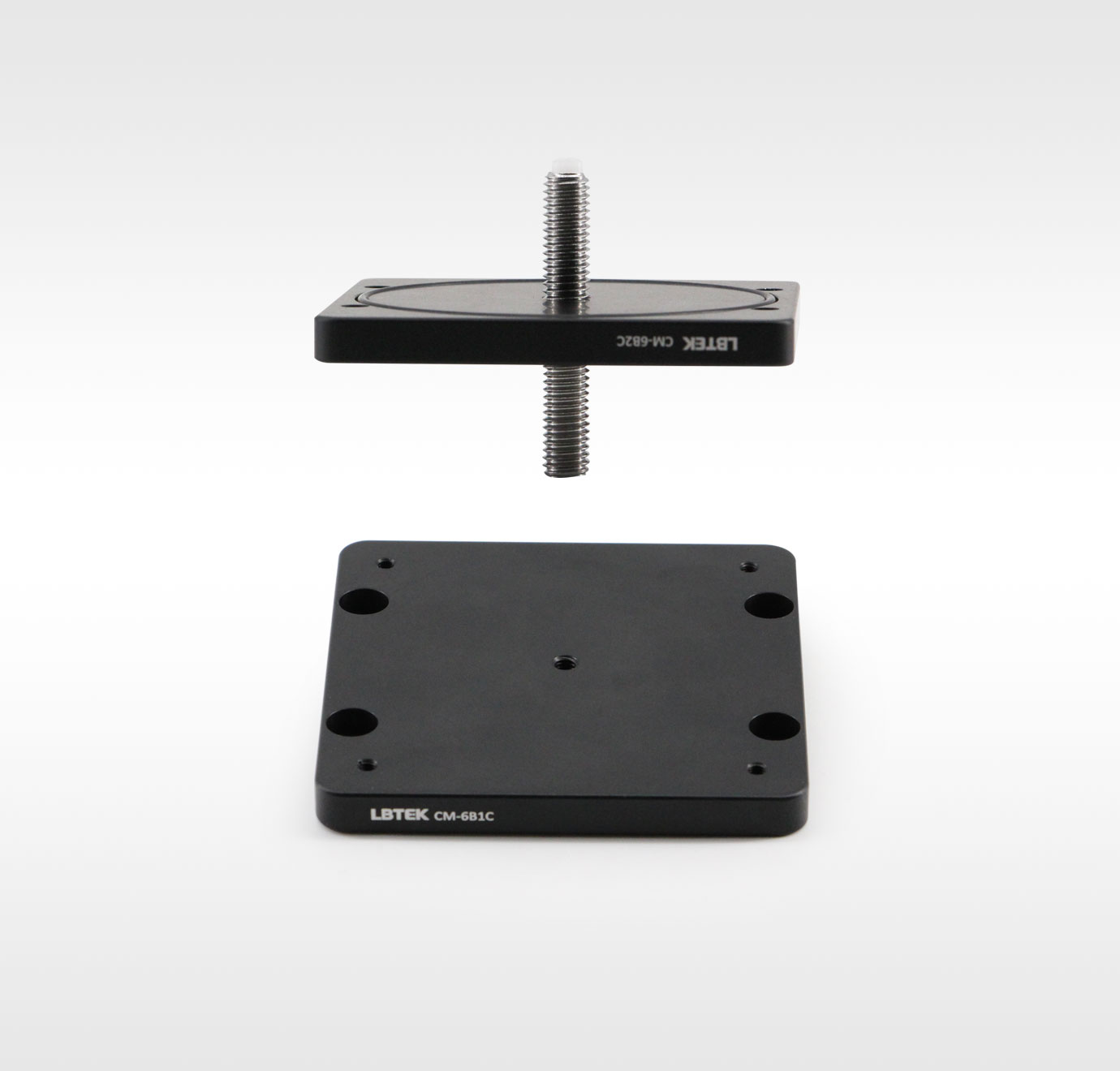

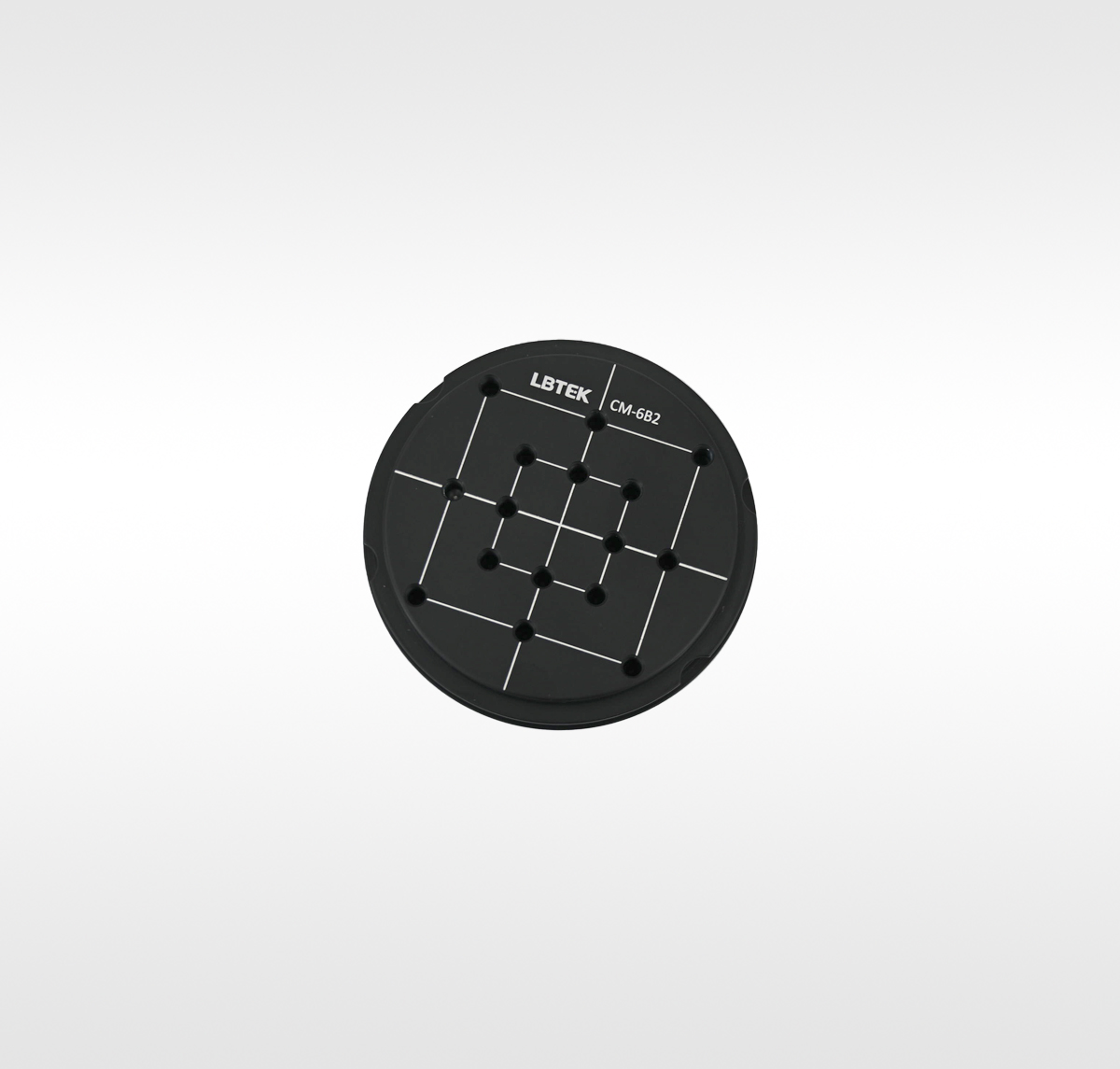

LBTEK 60 mm同轴立方体安装板适用于60 mm同轴立方。相互配合可以实现将长宽小于40 mm,厚度32 mm~66 mm上下面平行的矩形或者其他物体进行压紧。其中CM-6B1C为立方体盖板,CM-6B2C为立方体压板,配合使用将安装物体进行压紧,安装板带有O型橡胶圈可将立方体进行封装。CM-6B1C底部带有M4螺纹安装孔,CM-6B2C中心带有M8胶头螺钉,用于将待安装物体压紧,使用4 mm内六角扳手进行调节。

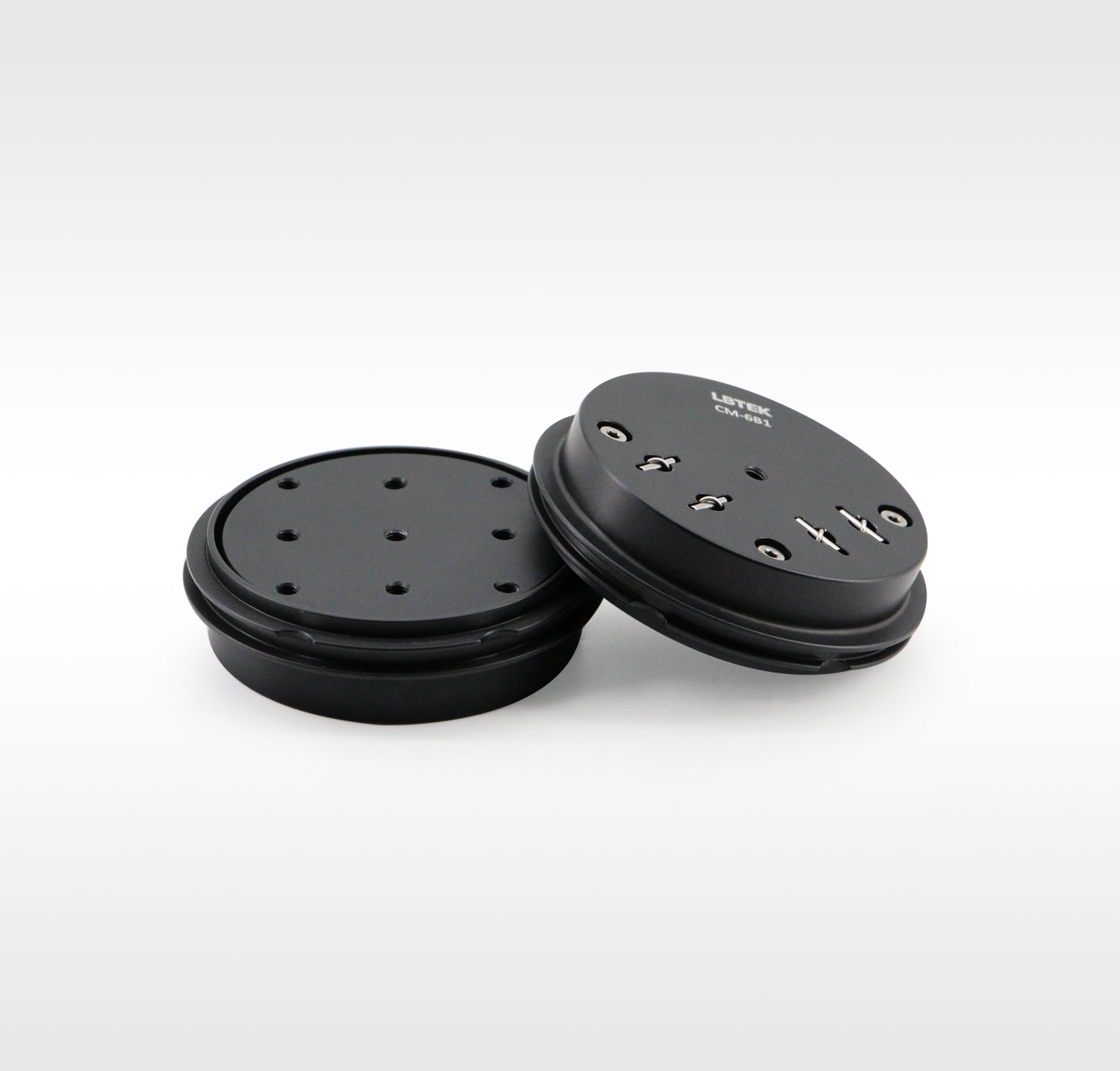

LBTEK 60 mm同轴棱镜平台可安装到60 mm同轴立方顶部或底部。带三个M5×025调节器,可提供±3°俯仰、偏摆和Z轴方向6 mm位移。底部带M4螺纹孔可用于自由空间,台面带9个M4螺纹孔,螺纹孔中心在正方形范围36.5 mm×36.5 mm内均匀分布,间距18.25 mm,可配合CA-1和CA-2压臂安装分束立方与棱镜等光学元件,其中压臂单独出售。
LBTEK提供的直径50.8 mm光学元件安装座可通过CM-6B1兼容60 mm同轴系统,也可将该安装座通过M4沉头槽安装至自由空间中。该安装座适用于Ø50.8 mm,最小厚度2.5 mm光学元件,可通过胶头螺钉加双线结构锁紧。
LBTEK提供的矩形滤光片安装架通过CM-6B1兼容60 mm同轴系统。也可通过M4沉头槽用于自由空间。通过弹簧式压臂可夹紧最大厚度4 mm的滤光片,使用时只需施加一个水平力,将光学元件放在产生的空隙中,松开压臂,即可将光学元件夹紧。可与CM-6配合夹持高度小于63 mm长度30 mm~53 mm的矩形光学元件。
