参数规格
组装
反馈
产品说明
- 沿30 mm同轴系统光轴方向平移器件
- 提供旋转和XY位移配件，用于校正光学元件
- 各安装座配件单独出售，可互相替换
LBTEK 提供的LSC-13L同轴位移台可安装到两根Ø6 mm同轴接杆上，进而可以让安装在位移台可移动部分上的光学元件沿光轴方向进行移动。光学元件安装座分别有固定式：LSC-13LA、XY位移式：LSC-13LB 与旋转式：LSC-13LC三种，可以对安装的光学元件位置进行位移和旋转调节以补偿装配带来的累积公差。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
兼容系统30 mm同轴系统

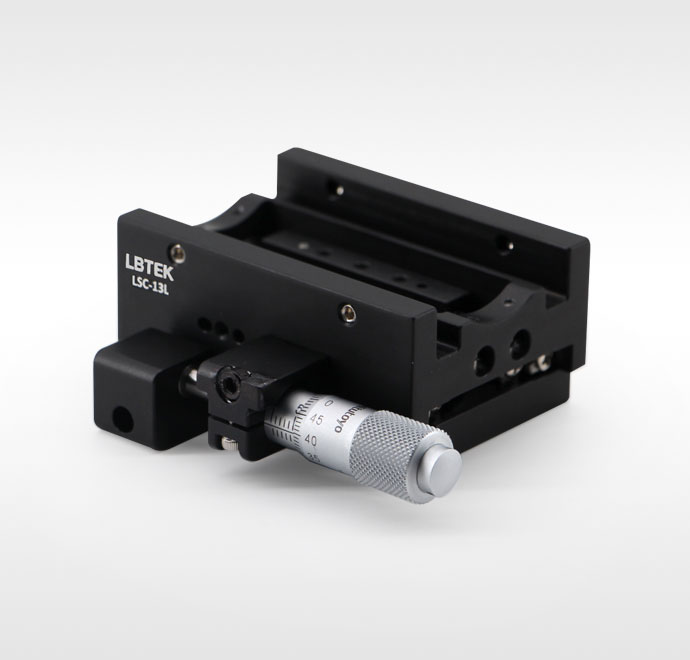

同轴位移台
- 单轴驱动，采用三丰微分头
- 移动行程：±6.5 mm
- 微分头最小刻度：10 um
- 附带1个光学元件安装座
LBTEK 提供的LSC-13L同轴位移台可用于30 mm同轴系统，通过紧定螺钉固定于同轴系统中，实现将光学元件在30 mm同轴系统中沿光轴方向进行位移。驱动方式为左驱，带一个微分头驱动器，位移行程为±6.5 mm，微分头最小刻度为10 um。中间带有定位槽，可用来定位光学元件安装座。附带一个LSC-13LA光学元件安装座、一个2 mm六角扳手、一个2.5 mm六角扳手。光学元件安装可以根据需要进行选择，除LSC-13LA外，我们还提供XY调整架：LSC-13LB 与旋转调整架：LSC-13LC，可单独购买。
同轴位移台可使光学元件沿光轴方向位移
产品型号 | 行程 | 测微头最小刻度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LSC-13L | ±6.5 mm | 10 um | ¥3,289.00 | 当天 | 加入购物车 |

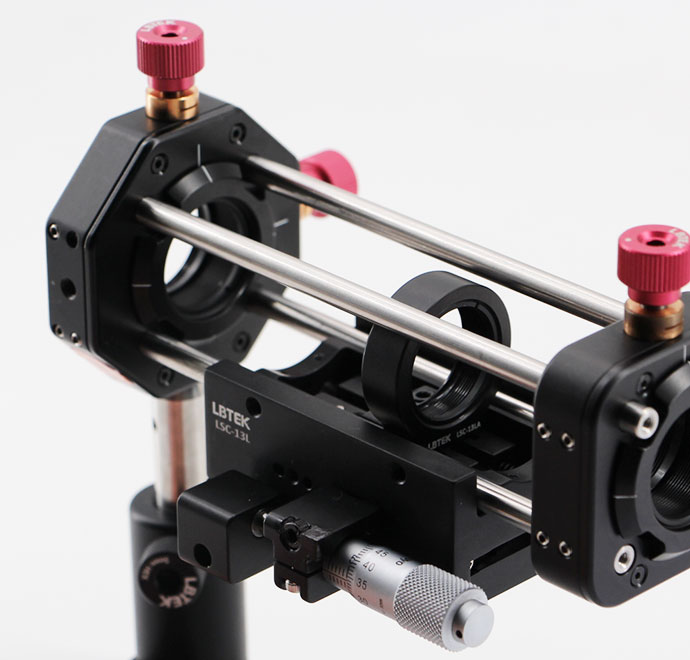

Ø25.4 mm光学元件安装座
- 材质：6061-T6铝合金
- 兼容LSC-13L同轴位移台
- 中心SM1螺纹孔，附带1个SM1R卡环
LBTEK 提供的直径25.4 mm光学元件安装座LSC-13LA 适用于安装Ø25.4 mm最大厚度7 mm光学元件。兼容LSC-13L同轴位移台。中心SM1螺纹孔，用于安装光学元件或SM1透镜套筒及转接件。
兼容LSC-13L同轴位移台
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LSC-13LA | Ø25.4 mm | 7 mm | ¥350.00 | 当天 | 加入购物车 |

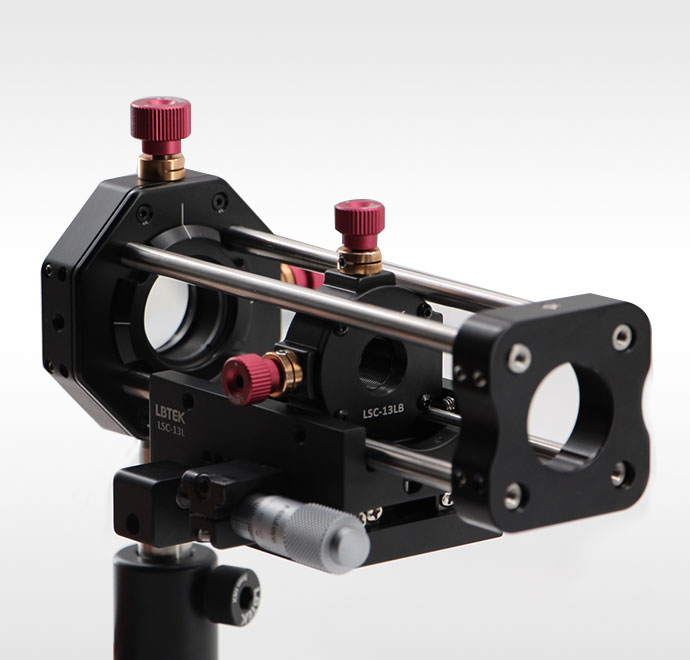

XY调整架
- 2个调节器，X和Y方向位移±1 mm
- X、Y方向调节精度为0.25 mm/转
- 螺纹副带锁紧功能
- 兼容LSC-13L同轴位移台
- 中心SM05螺纹安装孔，附带一个SM05R卡环
LBTEK 提供的XY调整架LSC-13LB 适用于安装Ø12.7 mm光学元件，带有2个调节器，可以在X和Y方向微调光学元件位置，行程为±1 mm。SM05螺纹可安装Ø12.7 mm最大厚度10 mm光学元件（附带1个SM05R卡环用于固定光学元件）和连接SM05套筒或转接件。螺纹副带M3锁紧螺丝，可通过1.5 mm内六角扳手进行锁紧。
兼容LSC-13L同轴位移台
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LSC-13LB | Ø12.7 mm | 10 mm | ¥1,508.00 | 当天 | 加入购物车 |

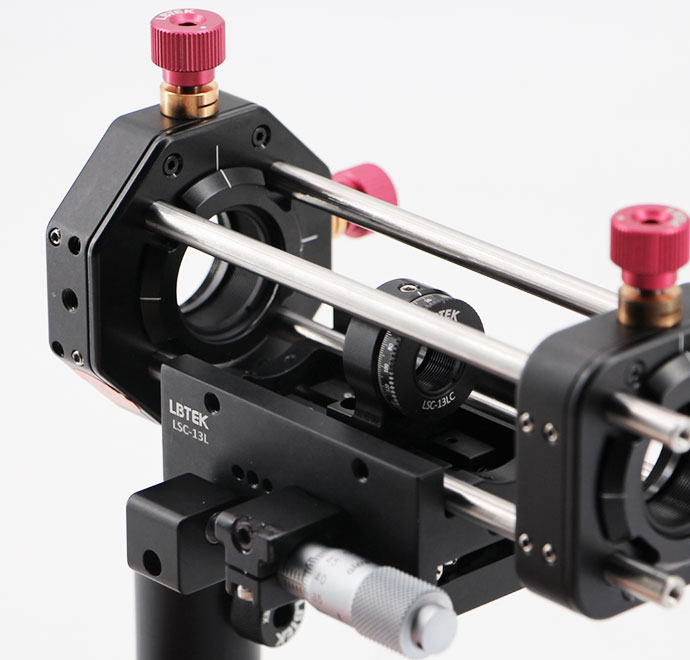

旋转调整架
- 360°旋转，最小精度2°
- 安装最大厚度7.2 mm光学元件
- 通光孔径：11.4 mm
- 兼容LSC-13L同轴位移台
- 中心SM05螺纹安装孔，附带一个SM05R卡环
LBTEK 提供的旋转调整架LSC-13LC适用于安装Ø12.7 mm各向异性光学元件，360°旋转，刻度精度2°，每20°有刻度数字标记。顶部带紧定螺丝，可锁紧旋转体，LSC-13LC旋转调整架还兼容于LSC-13L同轴位移台，每个旋转调整架都附送2颗M3圆柱头螺钉用于固定调整架。
兼容LSC-13L同轴位移台
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LSC-13LC | Ø12.7 mm | 7.2 mm | ¥715.00 | 当天 | 加入购物车 |
