电动垂直位移台

  • 参数规格
产品说明
  • 电动精密垂直位移台
  • ±0.5 µm重复定位
  • 滚珠丝杆传动机构,具有高精度和高传动效率
  • 控制器可控制电动垂直位移台工作
  • 五相步进电机驱动

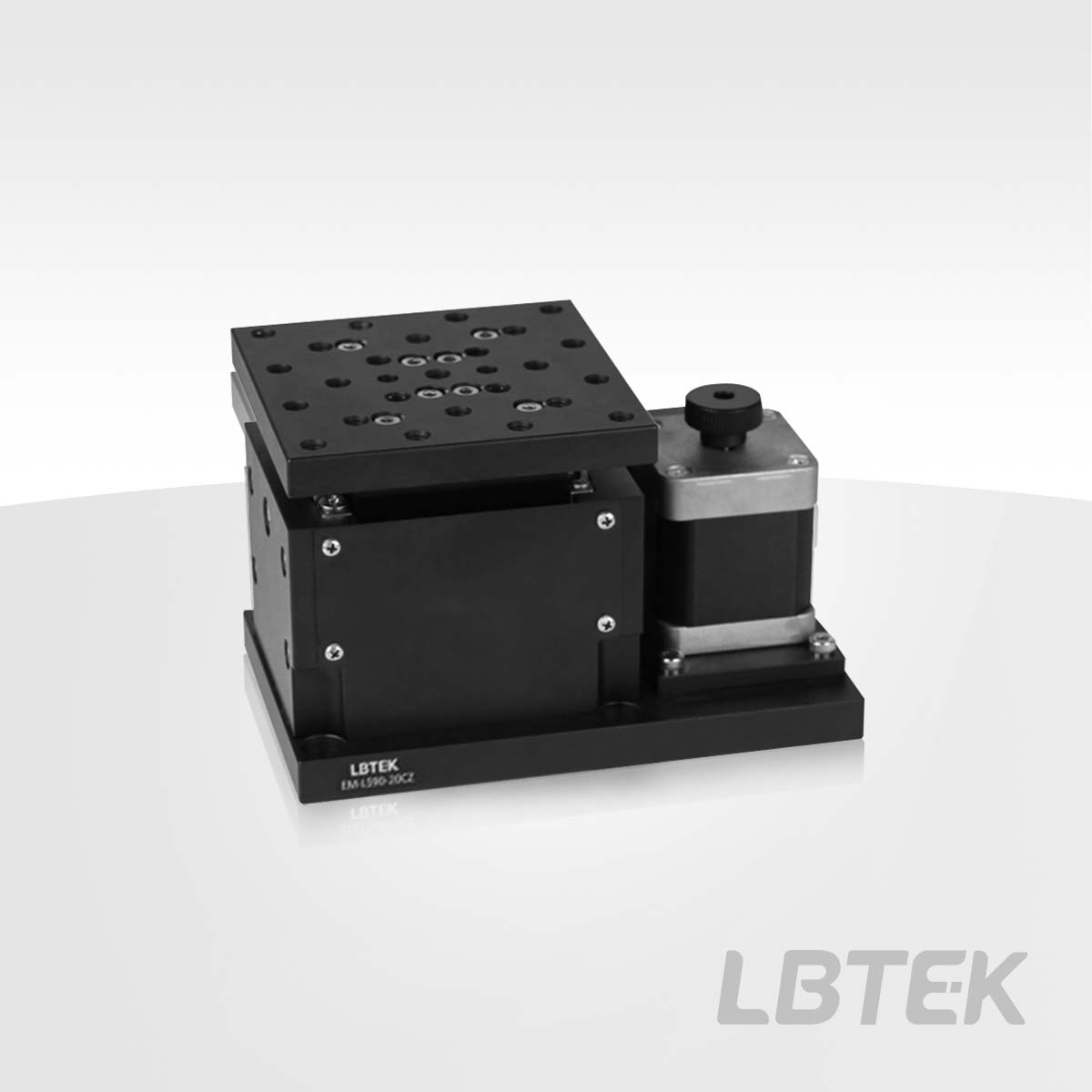

     LBTEK 电动垂直位移台由步进电机驱动滚珠丝杆传动机构,在交叉滚柱导轨上实现垂直方向高精度的往复直线运动。具备20 mm行程范围,是垂直运动的理想解决方案。电动垂直位移台使用的五相步进电机稳定可靠,位移台最高速度5 mm/s,控制器在不供电条件下,可通过电机尾部旋钮实现手动调节功能。

通用参数
材质
6061-T6铝合金
表面处理
黑色阳极氧化
传动机构
滚珠丝杆
导向机构
交叉滚柱
电机类型
五相步进
电动垂直位移台
  • 台面尺寸:90 mm × 90 mm
  • 行程: 20 mm
  • 分辨率:0.5 μm /细分
  • M6安装孔位

LBTEK 电动垂直位移台为五相步进驱动的线性位移台。此位移台在整个移动范围内提供精确、稳定的高度调节。位移台电机能够在90 mm×90 mm的安装平台上移动重达5.0 kg的负载,具有最小的俯仰翻转偏差和高重复性。台面具有25个M6螺纹孔用于安装光机械组件;底部具有四个M6沉头孔, 可使用M6螺钉安装到面包板、光学平台或其他位移台上。位移台需搭配电动位移台控制器进行使用,LBTEK提供EM-CV3及EM-CV5控制器可供用户选择。

EM-LS90-20CZ结构图
产品型号 行程 分辨率 对比 文件 单价 发货日期 购物车
EM-LS90-20CZnew 20 mm 0.5 μm /细分
¥19500 8周
加入购物车
