全息光栅制作与参量测量系统

  • 参数规格
  • 组件清单
  • 技术说明
  • 反馈
产品说明
  • 基于光的衍射和干涉原理
  • 制作二维全息光栅
  • 多重记录性

     全息光学元件是指采用全息方法(包括计算全息方法)制作,可以完成准直、聚焦、分束、成像、光束偏转、光束扫描等功能的元件。因其是基于光的衍射和干涉原理实现的,所以全息光学元件又称为衍射元件。在光信息处理中,全息光栅还可作为滤波器用于图像相减、边沿增强等。本实验是基于马赫-曾德干涉实验光路,通过调节光束夹角以及旋转全息干板进行多重曝光,在全息干板上获得一维或二维的全息光栅结构。

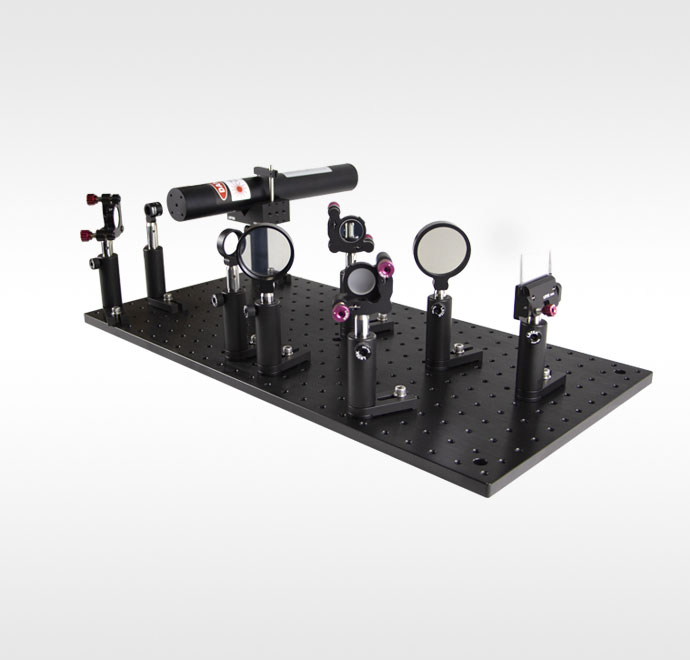

示意图
序号 元件名称 规格 元件型号 数量
1 滤光片夹持架 滤光片夹持架,可夹持 12.7 mm~50.8 mm圆形或者方形光学元件,夹持最大厚度 8.0 mm FHM1 1
2 固定式透镜镜架 固定式透镜镜架,SM1内螺纹,无接杆安装槽,适用安装直径 25.4 mm光学元件,附带 1个SM1R卡环 FLF1A 2
3 固定式透镜镜架 固定式透镜镜架,SM2内螺纹,无接杆安装槽,适用安装直径 50.8 mm光学元件,附带1个SM2R卡环 FLF2A 2
4 平凸透镜 平凸透镜,N-BK7,直径 25.4 mm,焦距 25.4 mm,未镀膜 CX10606 1
5 平凸透镜 平凸透镜,N-BK7,直径 25.4 mm,焦距 300.0 mm,未镀膜 CX10619 1
6 标准O型反射镜架 标准O型反射镜架,两个调节器,紧定螺丝固定,安装直径 25.4 mm光学元件 AMM-1B 2
7 经济型平板分束镜 经济型平板分束镜,Soda Lime,直径 50.8 mm,厚度 1.0 mm,分光比 50:50 (R:T),分光膜 450 nm -650 nm BS6855 2
8 金属膜平面反射镜 金属膜平面反射镜,Borofloat,直径 25.4 mm,铝膜 450 nm-20.0 μm,带二氧化硅保护层 PM10-AL 2
9 Φ12.7 mm接杆 φ12.7 mm接杆,顶部M4 × 12螺柱,底部M6螺纹孔,L=75 mm OP-75 10
10 φ12.7 mm连体式接杆支架 连体式接杆支架,夹持直径 12.7 mm接杆,叉块可360°旋转,底部磁性底座,H=75 mm LPH-75 8
11 氦氖激光器 氦氖激光器,632.8 nm,2.0 mW,光斑直径0.6 mm,发散角<1.3 mrad,随机偏振 HNL-2-RP 1
12 异丙醇 99.9%纯度 / 1
13 量筒 玻璃量筒 50 ml / 1
14 培养皿 实验室玻璃仪器 培养皿 加厚款 细胞细菌培养皿 直径120 mml 耐高温 生物平皿 实验仪器实验器皿 / 1
15 全息干板 HDP-632.8-R,卤化银全息干板,4.5*4 cm(632.8nm, 530~700 nm) / 1
16 内六角扳手套装 内六角扳手套装,含1.5 mm、2 mm、2.5 mm、3 mm、4 mm、5 mm、6 mm、8 mm、10 mm九个规格,世达生产 09101CH-1 1
17 V型夹持器 V型夹持器,夹持直径 10 mm-50 mm HM-V50 1
18 卡环扳手 卡环扳手,扁头,适用SM1系列产品 OWR-1A 1
19 激光安全遮光板 激光安全遮光板,200 mm × 75 mm,底部带磁铁,含提起把手,M6安装槽 LSSM1 1
20 V型夹持器 V型夹持器,夹持直径 3 mm-25 mm HM-V25 1
21 钢制直尺 钢制直尺,30cm钢制直尺 / 1
22 405激光模组 405nm20mW蓝紫光一字线激光模组 蓝光标线定位激光管激光器 / 1

全息光栅制作与参量测量系统



全息光学元件是指采用全息方法制作的,可以完成准直、聚焦、分束、成像、光束偏转、光束扫描等功能的元件。常用的全息光学元件包括全息透镜、全息光栅和全息空间滤波器等。其中,全息光栅是一种重要的分光元件,与传统的刻划光栅相比,全息光栅具有无鬼线、杂散光少、分辨率高、有效孔径大、生产效率高、价格便宜等优点,已广泛应用于科研、教学中的各种光栅光谱仪。同时,全息光栅在集成光学和光通信中也可用作光分束器、光互连器、耦合器和偏转器等。在光信息处理中,全息光栅还可作为滤波器用于图像相减、边沿增强等应用。

光栅的研究开始于18世纪中叶,主要代表人物有李敦豪斯、夫琅禾费,伍德,迈克尔逊等人。最初的光栅种类少,精度不高,每毫米的光栅条数只有几到几十条,主要是刻画光栅和复制光栅。随着科技的发展,光栅制作技术日渐成熟。伽伯发明的全息照相技术是光栅制作史上一次伟大的革命,通过使两束激光在胶片上叠加,形成亮暗相间的干涉条纹,再用化学试剂洗去亮条纹区域,由于光波很短,条纹间距很小,这就为制作高精度的光栅创造了有利的条件。

图1 全息光栅制备原理光路图

图1为一种基于马赫-曾德尔干涉仪结构的全息光栅制备实验光路图,该光路利用了干涉双光束夹角的可调节性以及全息照相的多重记录性,可用于制备不同光栅常数的二维全息光栅。改变两束光之间的夹角\( \theta \) 即可控制光栅条纹密度,根据光栅方程\( d\sin \theta =k\lambda \) ,其中d称为光栅常数,k为级数,λ为激光波长,改变夹角\( \theta \) 即可控制光栅条纹密度。

实验中使用的全息干板是RSP—Ⅵ型红敏光致聚合物全息干板是国家自然科学基金资助的科研成果,是一种新型位相型全息记录介质,采用新型的光致聚合物材料,无有毒和不环保的成份,对波长630 nm~671 nm的红光敏感,具有衍射效率高(大于85%)、分辨率高(大于4000线/毫米)、灵敏度较高(1毫焦耳/平方厘米)、光噪音小(版面清晰、干净)等特点,拍摄全息图时,整个操作过程可以在日光灯下进行。

实验中两束光束夹角 通过调节反射镜架来进行调节,然后来计算全息光栅常数的改变,对于干板的多次曝光,则通过多次旋转一定角度重新曝光来实现。我们在曝光过程中分别对干板进行了90°旋转曝光。单次曝光时设置曝光时间为30 秒,实验中两次曝光的曝光时间设置为20 秒。然后对全息干板进行显影处理。如图2所示,为我们曝光的一维光栅,每毫米线数大于100线时出现了明显分光现象。

图2 经过曝光显影处理后的全息干板效果

曝光后的干板经过清洗、脱水及晾干后放置在支架上,用激光束垂直照射光栅,可在观察屏上观察到衍射光斑,通过测量零级衍射与一级衍射光斑之间的间距以及光差屏到光栅的距离,可以计算得出光栅常数。



图3 二维光栅结构示意图(左)及光栅衍射光斑分布图(右)

本实验基于马赫-曾德干涉实验光路,通过调节记录光束的夹角以及旋转全息干板进行多重曝光的方式,在全息干板上获得了一维和二维的全息光栅结构,而这些全息光栅的衍射光斑的分布也确认了这些光栅结构的存在。在传统的全息照相和全息光栅制作实验教学中,通过简单的方法适当拓展内容,不仅可以丰富实验教学内容,提高学生的兴趣,而且有利于拓展学生的专业知识并了解相关领域的研究内容。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
全息光栅制作与参量测量系统
  • 马赫-曾德干涉
  • 光波叠加原理
  • 制作二维全息光栅

本实验采用马赫-曾德干涉光路,进行全息光栅的制备实验。在实验中利用干涉光路中双光束夹角的可调节性以及全息照相的多重记录性,实现了具有不同光栅常数的二维全息光栅制作。在传统全息照相和全息光栅制作的教学实验中,通过简单的方法适当拓展内容,不仅可以丰富教学实验的内容,提高学生的兴趣,而且有利于拓展学生的专业知识并了解相关领域的研究内容。
注:此教学系统为零件发货,用户可根据实验讲义内容进行操作。

光栅衍射光斑分布图
产品型号 描述 对比 单价 发货日期 购物车
HGP-PM-633new 全息光栅制作与参量测量实验装置
¥16640 联系客服
