产品说明
- 紫外熔融石英材质透镜组，以伽利略结构集成于机械外壳中
- 针对衍射极限优化设计，无内部焦点，调节精度高
- 可用于实现入射激光光束不同尺寸及发散角的调节
- 自带胶头螺钉的锁紧方式
- 支持不同波长、不同倍率可变倍率激光扩束镜的定制
LBTEK 可变倍率激光扩束镜主要由3组紫外熔融石英（UVFS）制成的透镜组成，以伽利略结构集成于机械外壳中。其中第1组和第2组透镜的相对位移会改变扩束镜的放大倍率，第2组和第3组透镜的相对位移会改变扩束镜的发散角。扩束镜的入射端刻有各个放大倍率对应的位置标识，出射端刻有各个放大倍率对应的位置标识和距离标识。对于准直入射光来说，当入射端和出射端旋转至对应位置标识一致时，可得到对应放大倍率下的准直扩束光束。标准的LBTEK 可变倍率激光扩束镜放大倍率有1-4X、2-10X可选，波长有355 nm、532 nm和1064 nm可选，其针对衍射极限优化设计，无内部焦点，带锁紧结构，非常适用于高功率激光加工领域。此外，LBTEK 支持不同波长、不同倍率可变倍率激光扩束镜的定制，详情请咨询LBTEK 技术支持。
示意图
可变倍率激光扩束镜，1X-4X
- 紫外熔融石英材质，衍射极限优化设计
- 伽利略结构，无内部焦点
- 可实现光束1X-4X的扩束调节，发散角调节精度高

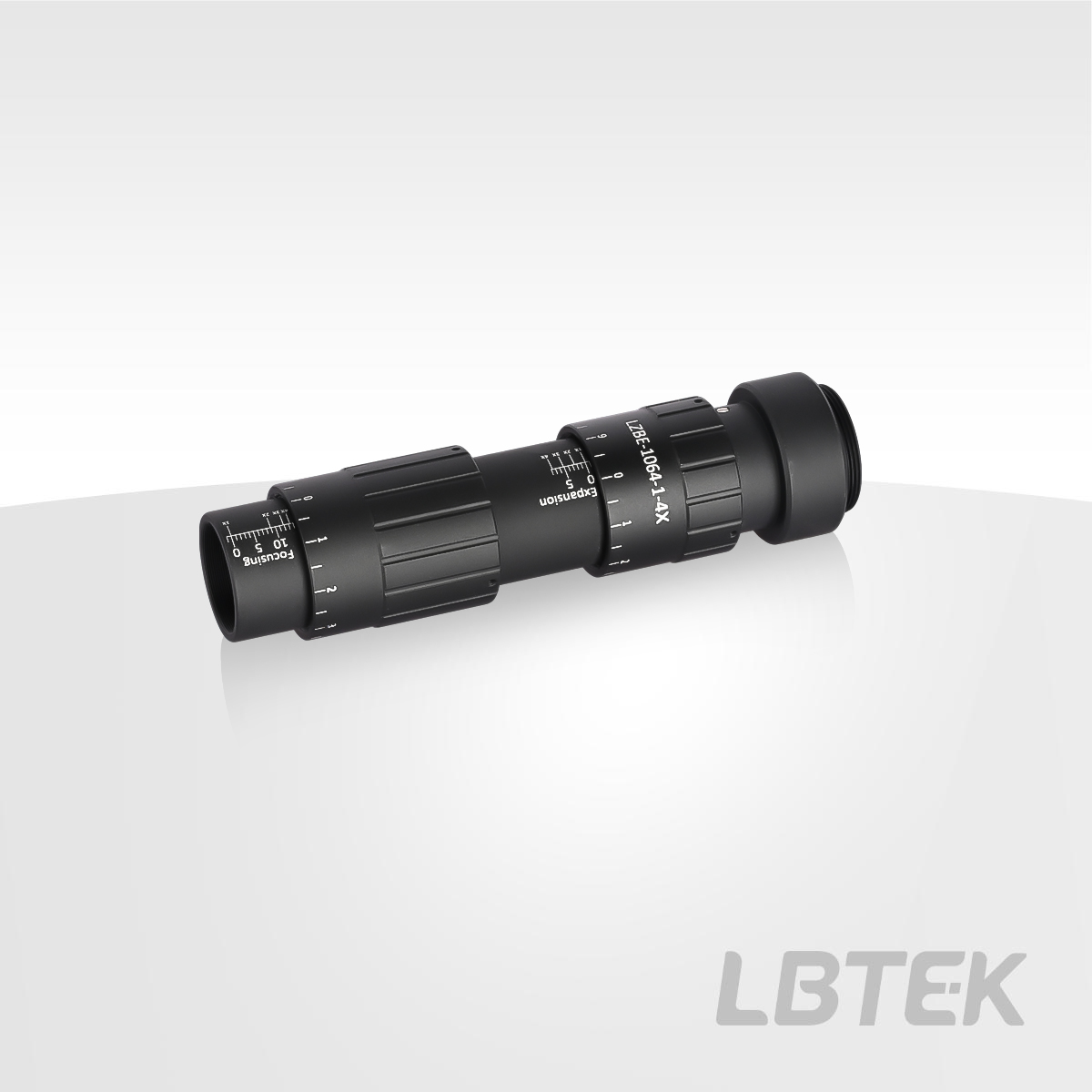

LBTEK 1X-4X可变倍率激光扩束镜光学元件材质为紫外熔融石英（UVFS），针对衍射极限优化设计，镜组呈伽利略结构，无内部焦点，符合大多数科研及工业场景下的应用需求。扩束镜可通过夹持件抱持的方式安装于光学系统中，采用胶头螺钉锁紧方式，标品工作波长为355 nm、532 nm、1064 nm，可对入射激光光束尺寸实现1X-4X的放大倍率调节。
※新老版本更替，在光学镀膜和机械旋钮阻尼手感等方面进行优化。
※LZBE-355-1-4X、LZBE-355-1-4X-B、LZBE-532-1-4X-A夹持外径为Ø41 mm，LZBE-532-1-4X、LZBE-1064-1-4X夹持外径为Ø37.6 mm（注意选取对应夹持外径的夹具）
※激光扩束镜安装架（Ø41 mm）预计2026.11上线
LZBE-1064-1-4X 组装图
产品型号 | 工作波长 | 放大倍率 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
 | LZBE-355-1-4X-B 新品 | 355 nm | 1X-4X | ¥6,080.00 | 当天 | 加入购物车 | ||
| LZBE-355-1-4X | 355 nm | 1X-4X | ¥4,080.00 | 当天 | 加入购物车 | ||
| LZBE-532-1-4X-A 新品 | 532 nm | 1X-4X | ¥4,080.00 | 5周 | 加入购物车 | ||
| LZBE-532-1-4X | 532 nm | 1X-4X | ¥4,080.00 | 当天 | 加入购物车 | ||
| LZBE-1064-1-4X | 1064 nm | 1X-4X | ¥4,080.00 | 当天 | 加入购物车 |
可变倍率激光扩束镜，2X-10X
- 紫外熔融石英材质，衍射极限优化设计
- 伽利略结构，无内部焦点
- 可实现光束2X-10X的扩束调节，发散角调节精度高

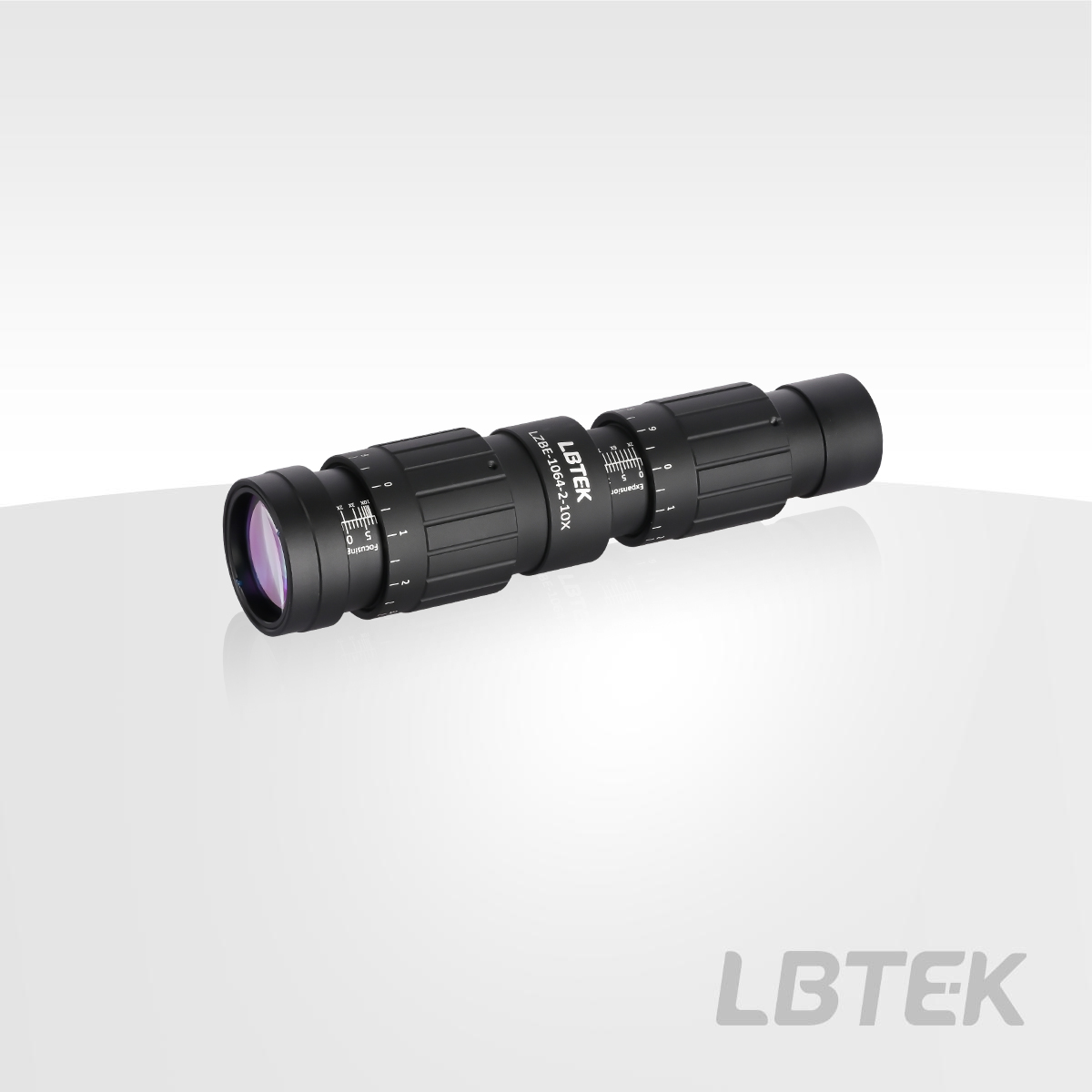

LBTEK 2X-10X可变倍率激光扩束镜光学元件材质为紫外熔融石英（UVFS），针对衍射极限优化设计，镜组呈伽利略结构，无内部焦点，符合大多数科研及工业场景下的应用需求。扩束镜可通过夹持件抱持的方式安装于光学系统中，采用胶头螺钉锁紧方式，标品工作波长为355 nm、532 nm、1064nm，可对入射激光光束尺寸实现2X-10X的放大倍率调节。
※新老版本更替，在光学镀膜和机械旋钮阻尼手感等方面进行优化。
※夹持外径为Ø37.6 mm（注意选取对应夹持外径的夹具）
LZBE-1064-2-10X 组装图
产品型号 | 工作波长 | 放大倍率 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| LZBE-355-2-10X-B 新品 | 355 nm | 2X-10X | ¥6,080.00 | 当天 | 加入购物车 | ||
| LZBE-355-2-10X | 355 nm | 2X-10X | ¥4,080.00 | 当天 | 加入购物车 | ||
| LZBE-532-2-10X | 532 nm | 2X-10X | ¥4,080.00 | 当天 | 加入购物车 | ||
| LZBE-1064-2-10X | 1064 nm | 2X-10X | ¥4,080.00 | 当天 | 加入购物车 |
激光扩束镜安装架
- 安装固定LZBE系列可变倍率激光扩束镜
- 边缘平滑，节省空间
- 底部M4螺纹孔可用光学接杆连接
LBTEK 激光扩束镜安装架，特别设计用于LZBE系列可变倍率激光扩束镜，可将其固定到面包板或光学平台上。安装该系列扩束镜需要穿过安装架的内环进行安装，顶部横向锁定螺钉可使安装架产生弹性变形从而锁住安装件，且安装时不会因为螺丝过长顶伤套筒。安装架底部带有M4螺纹安装孔，可用Ø12.7 mm不锈钢光学接杆或其他连接件进行支撑。附带一个3.0 mm六角扳手，用于锁紧。
LZBE-532-1-4X通过LZBE-FR1安装在接杆上
产品型号 | 内径尺寸 | 厚度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| LZBE-FR1 | Ø37.7 mm | 10 mm | ¥219.00 | 当天 | 加入购物车 |
激光扩束镜转接件
- 外表面光滑端Ø2英寸，螺纹端为SM2
- Ø37.8 mm光滑的内径，胶头紧定螺丝固定
- 适用LZBE系列可变倍率扩束镜
LBTEK 激光扩束镜转接件适用于安装转接LZBE系列可变倍率激光扩束镜，可转接到带Ø2英寸光壁孔或SM2螺纹孔的调整架、同轴系统等光机组件中。被夹持件通过侧面的M4胶头紧定螺钉固定安装，可避免被夹持件转动和滑动，保证夹持件中心与光轴对准。M4胶头紧定螺钉可以用2.0 mm六角扳手调节锁紧。
利用SM2-A37转接件可将激光扩束镜（LZBE-532-2-10X）集成到UAMM5-2A中
产品型号 | 内径尺寸 | 外径尺寸 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| SM2-A37 | Ø37.8 mm | Ø50.8 mm/SM2 | ¥300.00 | 当天 | 加入购物车 |
