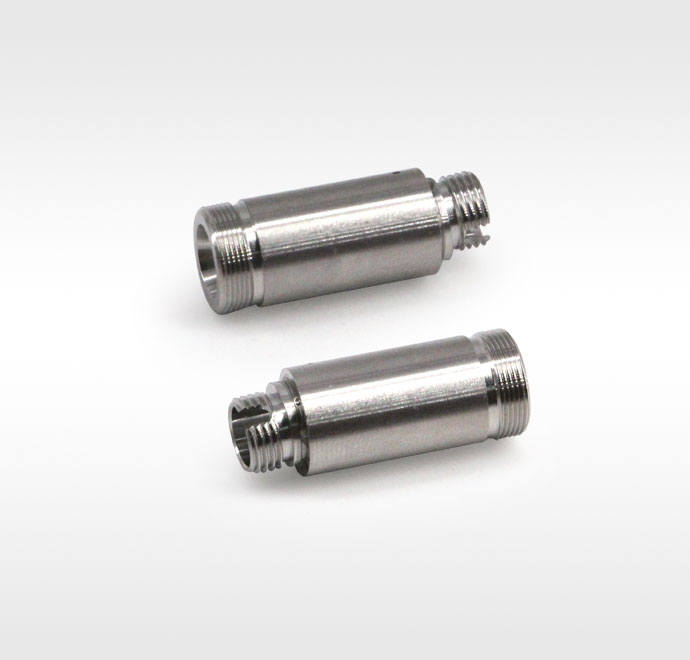

固定式非球面光纤准直器—

产品说明

光纤准直器，FC/APC、FC/PC或SMA光纤接头可选
工作波长543 nm～1550 nm
可用于光纤耦合
兼容窄键与宽键
无磁不锈钢外壳

LBTEK 非球面光纤准直器经过预对准，可用于准直从FC/APC、FC/PC或SMA光纤接头出射的激光，非球面透镜有色差，其有效焦距（EFL）与波长有关，设计波长下提供衍射极限性能，并具有良好的消球差效果，适合简单地光纤耦合应用。准直器整体设计结构紧凑，使用的模压非球面镜两面均镀有增透膜，能最大限度地减少表面反射；此外，FC/APC版本的插口呈倾斜角度，使从光纤输出的光束以垂直焦平面的方向进入准直器。LBTEK 固定式非球面光纤透镜准直器设计波长目前包含543 nm、633 nm、780 nm、1064 nm、1310 nm、1550 nm。提供FC/PC、FC/APC与SMA三种光纤接头版本，同时提供多种定制服务，包括定制不同波长、接头类型、外壳尺寸及输出光斑大小等指标，具体定制需求，请联系LBTEK技术支持。

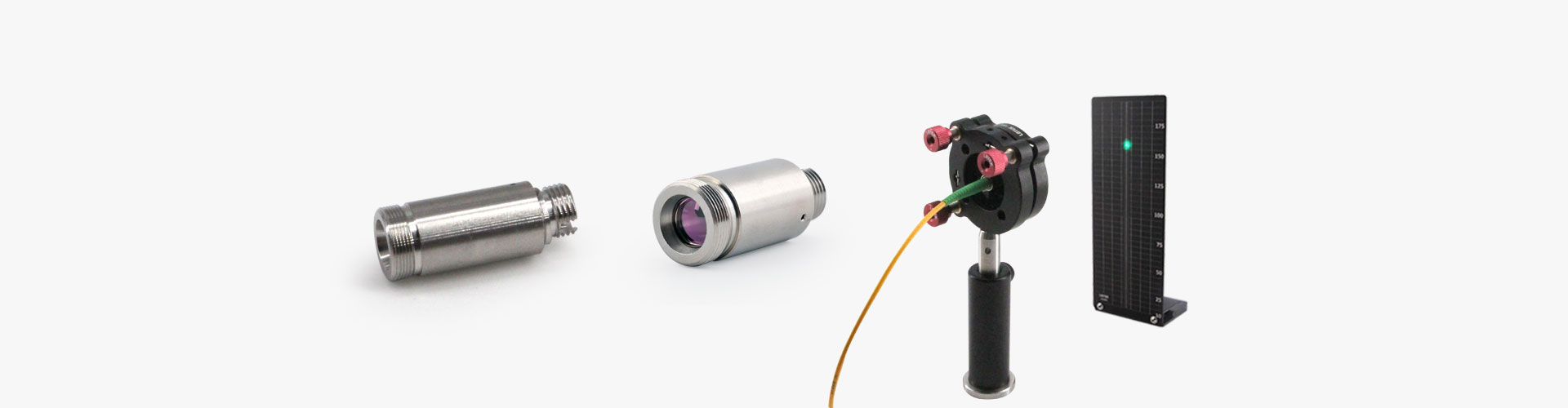

示意图

通用参数

外壳材质

无磁不锈钢

外壳直径

11.0 mm

① 固定式非球面准直器AFC543-2.2-PC×1

② 光壁转接件UTAD-11×1

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	工作波长	输出光斑直径	增透膜范围	单价	发货日期 	购物车
AFC543-2.2-PC	543 nm	2.2 mm	400 nm-700 nm	￥1326	8周	加入购物车
AFC633-2.1-PC	633 nm	2.1 mm	400 nm-700 nm	￥1326	8周	加入购物车
AFC780-2.2-PC	780 nm	2.2 mm	700 nm-1100 nm	￥1326	当天	加入购物车
AFC1064-2.4-PC	1064 nm	2.4 mm	700 nm-1100 nm	￥1326	当天	加入购物车
AFC1310-2-PC	1310 nm	2.0 mm	1100 nm-1650 nm	￥1326	8周	加入购物车
AFC1550-2.1-PC	1550 nm	2.1 mm	1100 nm-1650 nm	￥1326	当天	加入购物车

产品型号	工作波长	输出光斑直径	增透膜范围	单价	发货日期 	购物车
AFC543-2.2-APC	543 nm	2.2 mm	400 nm-700 nm	￥1797	当天	加入购物车
AFC633-2.1-APC	633 nm	2.1 mm	400 nm-700 nm	￥1797	当天	加入购物车
AFC780-2.2-APC	780 nm	2.2 mm	700 nm-1100 nm	￥1797	当天	加入购物车
AFC1064-2.4-APC	1064 nm	2.4 mm	700 nm-1100 nm	￥1797	当天	加入购物车
AFC1310-2-APC	1310 nm	2.0 mm	1100 nm-1650 nm	￥1797	当天	加入购物车
AFC1550-2.1-APC	1550 nm	2.1 mm	1100 nm-1650 nm	￥1797	当天	加入购物车

产品型号	工作波长	输出光斑直径	增透膜范围	单价	发货日期 	购物车
AFC1550-2.1-SMA	1550 nm	2.1 mm	1100 nm-1650 nm	￥1326	当天	加入购物车
AFC543-2.2-SMA	543 nm	2.2 mm	400 nm-700 nm	￥1326	8周	加入购物车
AFC633-2.1-SMA	633 nm	2.1 mm	400 nm-700 nm	￥1326	当天	加入购物车
AFC780-2.2-SMA	780 nm	2.2 mm	700 nm-1100 nm	￥1326	当天	加入购物车
AFC1064-2.4-SMA	1064 nm	2.4 mm	700 nm-1100 nm	￥1326	当天	加入购物车
AFC1310-2-SMA	1310 nm	2.0 mm	1100 nm-1650 nm	￥1326	8周	加入购物车
