微型燕尾式位移台

  • 参数规格
  • 组装
  • 反馈
产品说明
  • 燕尾式位移台
  • 结构紧凑小巧
  • 末端直驱
  • 多个单轴位移台可拼搭组装

     LBTEK微型燕尾式位移台结构紧凑,适用在空间受限、定位要求不高的场所使用。台面尺寸为25 mm×25 mm,最大行程13 mm,采用M3×0.35精密调节螺纹副。侧面带固定螺钉,可用1.5 mm六角扳手锁定位移台。位移台底部带一个M4螺孔用于安装到Ø12 mm光学接杆,顶部带一个M4螺孔则用于安装光学元件安装架或其它配件。 附件: 提供顶部安装板适配顶板,其中包括一系列 M3和M4安装分接头和键槽,便于安装我们的 30 mm同轴系统附件。底板转换架用于将位移台安装到光学工作台上,提供所有二轴和三轴配置,但也可单独用于单轴位移台。直角转换架允许将位移台轻松组装成 XZ、YZ或XYZ 配置,同时可以添加旋转适配架以将单个位移台旋转至 360°。此外,还提供一个同轴系统适配架,用于使用 60 mm 同轴系统安装位移台。

通用参数
材质
6061-T6铝合金
表面处理
黑色阳极氧化
台面尺寸
25 mm×25 mm
行程
13 mm

LBTEK XY二轴微型燕尾式位移台组装应用图 ① 旋转调整架LSC-13LC×1 ② 金属平面反射镜PM05-UVAL×1 ③ 顶板TP-25×1
④ 单轴微型燕尾式位移台LS25-13C1×2 ⑤ 底板转换架FTF-25×1

LBTEK XZ二轴微型燕尾式位移台组装应用图 ① 金属平面反射镜PM05-UVAL×1 ② 旋转调整架LSC-13LC×1 ③ 顶板TP-25×1
④ 单轴微型燕尾式位移台LS25-13C1×2 ⑤ 直角转换架RAT-25×1 ⑥ 底板转换架FTF-25×1

LBTEK XYZ三轴微型燕尾式位移台组装应用图 ① 旋转调整架LSC-13LC×1 ② 金属平面反射镜PM05-UVAL×1 ③ 顶板TP-25×1
④ 单轴微型燕尾式位移台LS25-13C1×3 ⑤ 直角转换架RAT-25×1 ⑥ 底板转换架FTF-25×1
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
单轴微型燕尾式位移台
  • 单轴
  • 台面尺寸25 mm×25 mm
  • 行程13 mm
  • 调节可锁定

LBTEK微型燕尾式位移台台面尺寸25 mm×25 mm,最大行程13 mm,采用M3×0.35精密调节螺纹副。侧面具有锁定螺丝,可用1.5 mm六角扳手锁定位移台,防止意外的移动。顶部和底部上的M4螺孔可实现多种安装选择。两个螺纹孔的最大旋合深度为3.5 mm。

利用M4螺柱进行位移台拼接、拓展光机械件
产品型号 台面尺寸 行程 驱动器位置 对比 文件 单价 发货日期 购物车
LS25-13C1 25 mm×25 mm 13 mm 末端直驱
¥593

当天

加入购物车
XY二轴微型燕尾式位移台
  • XY二轴驱动
  • 台面尺寸25 mm×25 mm
  • 行程13 mm
  • 调节可锁定

LBTEK二轴微型燕尾式位移台,由二个单轴位移台来进行二轴搭建,满足XY二轴使用的需求。可沿每个轴的整个行程范围实现平滑的线性定位,最大行程13 mm,采用M3×0.35精密调节螺纹副。侧面具有锁定螺钉,可用1.5 mm六角扳手锁定位移台,防止意外的移动。台面中心的M4螺纹孔可实现多种安装选择,同时底板转接架能安装固定在面包板或其它光学平台上,并现实快速拆装。

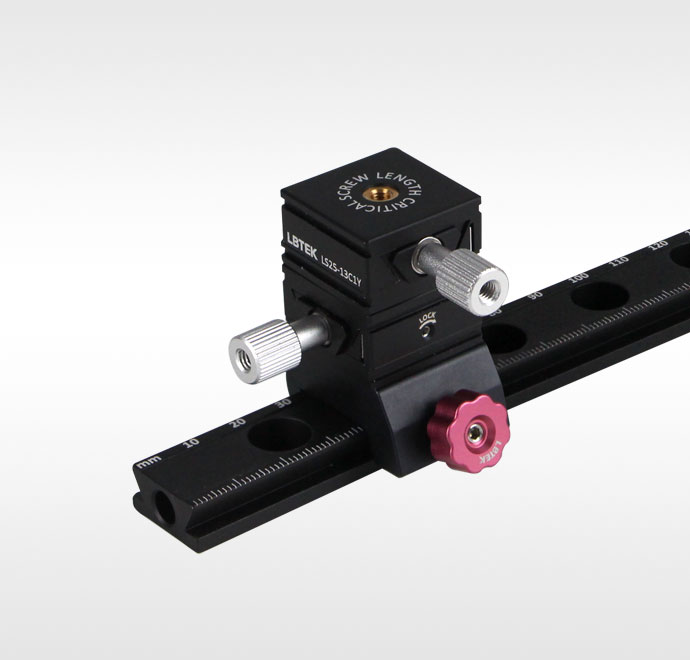

XY二轴微型燕尾式位移台安装在燕尾导轨DR50-150与导轨座 DR50F-25上
产品型号 台面尺寸 XY方向行程 对比 文件 单价 发货日期 购物车
LS25-13C1XYM 25 mm×25 mm X轴行程13 mm、Y轴行程13 mm
¥1358

1周

加入购物车
XZ二轴微型燕尾式位移台
  • XZ二轴驱动
  • 台面尺寸25 mm×25 mm
  • 行程13 mm
  • 调节可锁定

LBTEK二轴微型燕尾式位移台,由二个单轴位移台和直角转换架来进行二轴搭建,满足XZ二轴使用的需求。可沿每个轴的整个行程范围实现平滑的线性定位,最大行程13 mm,采用M3×0.35精密调节螺纹副。侧面具有锁定螺钉,可用1.5 mm六角扳手锁定位移台,防止意外的移动。台面中心的M4螺孔可实现多种安装选择,同时底板转接架能安装固定在面包板或其它光学平台上,并现实快速拆装。

XZ二轴微型燕尾式位移台安装在燕尾导轨DR50-150与导轨座 DR50F-25上
产品型号 台面尺寸 XZ方向行程 对比 文件 单价 发货日期 购物车
LS25-13C1XZM 25 mm×25 mm X轴行程13 mm、Z轴行程13 mm
¥1636

当天

加入购物车
XYZ三轴微型燕尾式位移台
  • XYZ三轴驱动
  • 台面尺寸25 mm×25 mm
  • 行程13 mm
  • 调节可锁定

LBTEK XYZ三轴微型燕尾式位移台,由三个单轴位移台和直角转换架实现XYZ三轴搭建,满足三轴使用的需求。可沿每个轴的整个行程范围实现平滑的线性定位,最大行程13 mm,采用M3×0.35精密调节螺纹副,侧面具有锁定螺钉,可用1.5 mm六角扳手锁定位移台,防止意外的移动,台面中心的M4螺孔可实现多种安装选择,同时底板转接架能安装固定在面包板或其它光学平台上,并现实快速拆装。

直角转接板可手动更换为RAF-25旋转调试架实现旋转调节
产品型号 台面尺寸 XYZ方向行程 对比 文件 单价 发货日期 购物车
LS25-13C1XYZM 25 mm×25 mm 均为13 mm
¥2182

1周

加入购物车
微型燕尾式位移台平台顶板
  • 两个4 mm宽的中央键槽,用于组合件定位
  • 定位边可防止安装板时错位
  • M3、M4螺纹安装孔,用于增加安装选项

LBTEK 微型燕尾式位移台平台顶板中心具有M4沉头安装孔,用于安装微型燕尾式位移台。沿着底板的底部边缘延伸的定位边可形成参考边缘,以防止连接到载物台时出现不必要的旋转。顶板表面带有两个4 mm宽的键槽,两个正交键槽便于安装组合件,十二个M3和四个M4螺纹安装孔可用于固定和安装各种组件。

顶板连接微型燕尾式位移台与旋转调整架,并通过同轴适配架安装在60 mm同轴系统中
产品型号 沉头安装孔尺寸 螺纹孔尺寸 对比 文件 单价 发货日期 购物车
TP-25 M4 12个M3、4个M4
¥197

当天

加入购物车
旋转调适架
  • 垂直安装两个LS25-13C1位移台
  • 一侧可旋转360º
  • 挠性锁紧结构

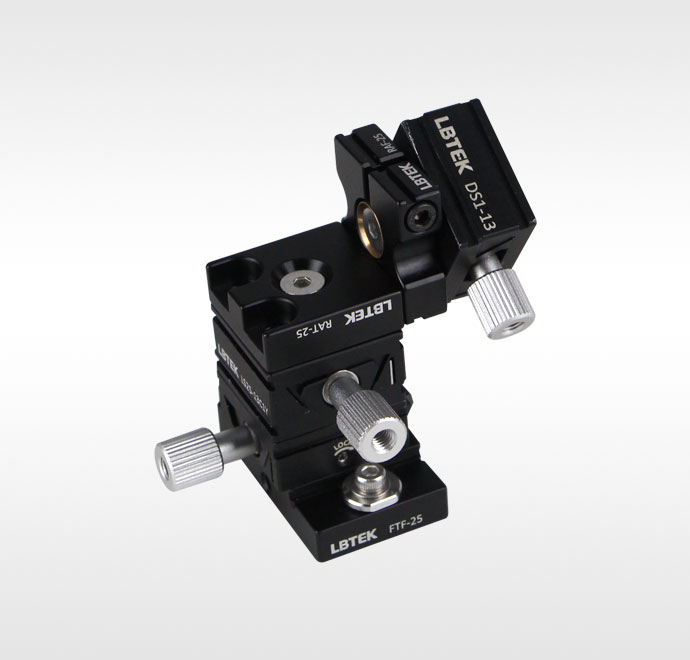

LBTEK 旋转调适架一侧可360°旋转调节,带挠性锁紧结构,利用2.5 mm六角扳手拧紧侧面定位的M3圆头内六角螺钉可锁定旋转,另一侧为直角转换架RAT-25支架,利用M4螺钉可安装至现有的单轴、2轴或3轴配置中。旋转调适架可连接微型燕尾式位移台或其他带M4螺纹孔的光机械件,如垂直安装两个微型燕尾式位移台、使用底板转换架FTF-25将位移台竖直固定在光学平台或面包板上,拆卸下直角转换架支架,也可以与同轴适配架CFF-25一起使用将其安装于60 mm同轴系统中。

旋转调适架连接安装XY二轴微型燕尾式位移台和单轴微型燕尾式位移台
产品型号 螺纹孔尺寸 旋转角度范围 对比 文件 单价 发货日期 购物车
RAF-25 M4 360°
¥386

当天

加入购物车
直角转换架
  • 垂直安装两个LS25-13C1位移台
  • 安装沉头孔位M4
  • 支持左/右手系切换

LBTEK 直角转换架可将两个微型燕尾式位移台垂直安装,两个单轴位移台可组装为XZ、YZ双轴配置,一个单轴位移台与一个双轴位移台可组装为XYZ三轴配置。位移台均通过M4螺钉安装于直角转换架。侧面的M4螺纹孔可用于安装接杆或其他光机械件。直角转换架为旋转对称设计,支持左/右手系任意切换。

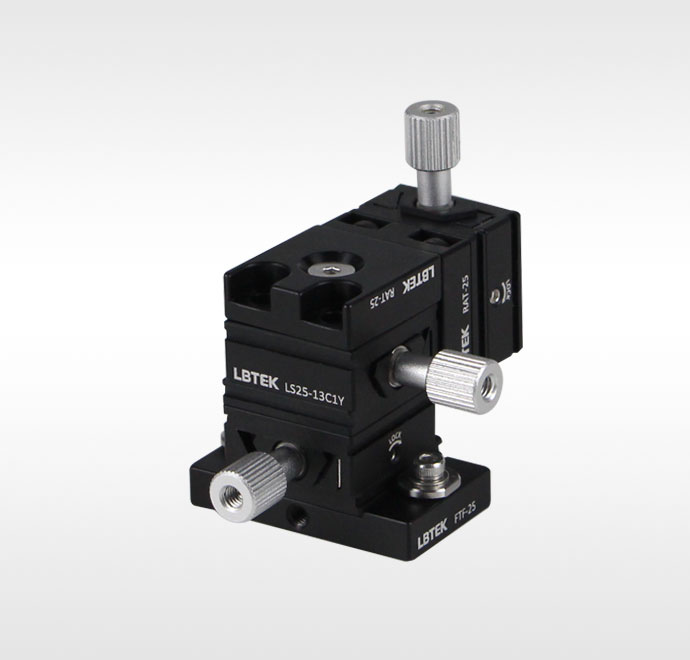

直角转换架垂直安装两个单轴微型燕尾式位移台,并固定于底板转换架上
产品型号 沉头安装孔尺寸 螺纹孔尺寸 对比 文件 单价 发货日期 购物车
RAT-25 M4 M4
¥216

当天

加入购物车
60 mm同轴系统适配架
  • 将微型燕尾式位移台安装于60 mm同轴系统中
  • 中心带M4沉头孔和螺纹孔
  • 通过侧面M3螺钉固定

LBTEK 60 mm同轴系统同轴适配架适用于将微型燕尾式位移台安装于60 mm同轴系统中。微型燕尾式位移台可通过中心M4沉头孔直接安装,也可通过旋转调适架RAF-25转接,旋转调适架通过M4螺纹孔安装。在同轴系统中,可沿接杆滑动调整位置,利用1.5 mm六角扳手拧紧侧面的两个M3紧定螺钉可固定。

顶板连接微型燕尾式位移台与旋转调整架,并通过同轴适配架安装在60 mm同轴系统中
产品型号 沉头安装孔尺寸 螺纹孔尺寸 对比 文件 单价 发货日期 购物车
CFF-25 M4 M4
¥229

当天

加入购物车
底板转换架
  • 将微型燕尾式位移台固定于光学平台或面包板表面
  • 中心M6沉头孔
  • 滑入式设计,实现快速拆装

LBTEK 底板转换架用于将微型燕尾式位移台固定于光学平台或面包板表面。底板转换架通过中心M6沉头孔安装至平台表面后,拧松M3螺钉和夹板,将微型燕尾式位移台滑入中心凹槽处,紧固M3螺钉即可固定。滑入式配合可实现快速拆装,方便使用。

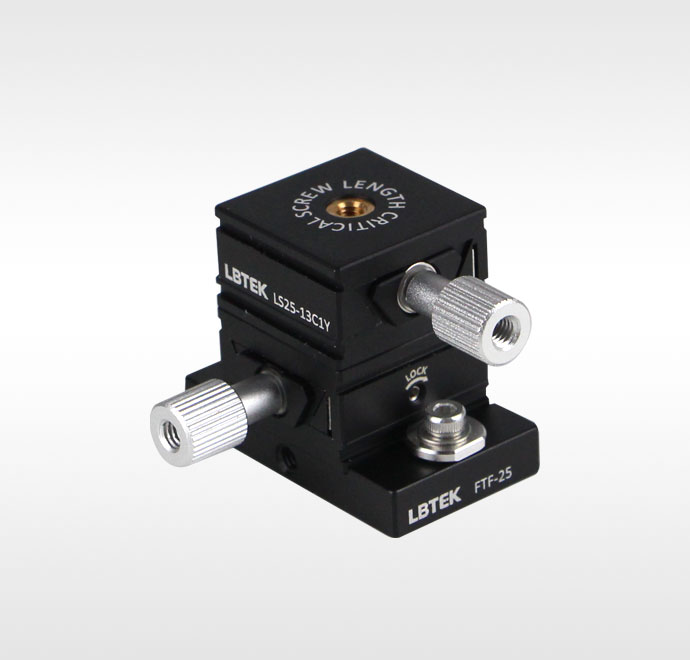

底板转换架安装双轴微型燕尾式位移台
产品型号 沉头安装孔尺寸 对比 文件 单价 发货日期 购物车
FTF-25 M6
¥193

当天

加入购物车
1.4英寸手动旋转位移台
  • 360°连续旋转
  • 旋转盘侧面刻线精度为2°,差分刻线精度为10′
  • 平台螺纹孔M4(1个)、M3(4个),M3沉头安装孔(4个)
  • 四个M3通孔,用于安装到光学平台或面包板

LBTEK的RP-3B手动迷你系列旋转位移台具有Ø1.4英寸旋转平台,位移台可以连续旋转360° ,旋转平台的外圆周刻度间隔为2°,带差分刻线,精度为10′,通过侧面胶头螺钉进行锁紧。旋转平台台面包含4个M3螺纹孔和1个M4螺纹孔,还有4个M3沉头孔,底座为4个M3沉头孔,可安装微型燕尾式位移台。侧面有1个M3安装孔用于竖直安装位移台。

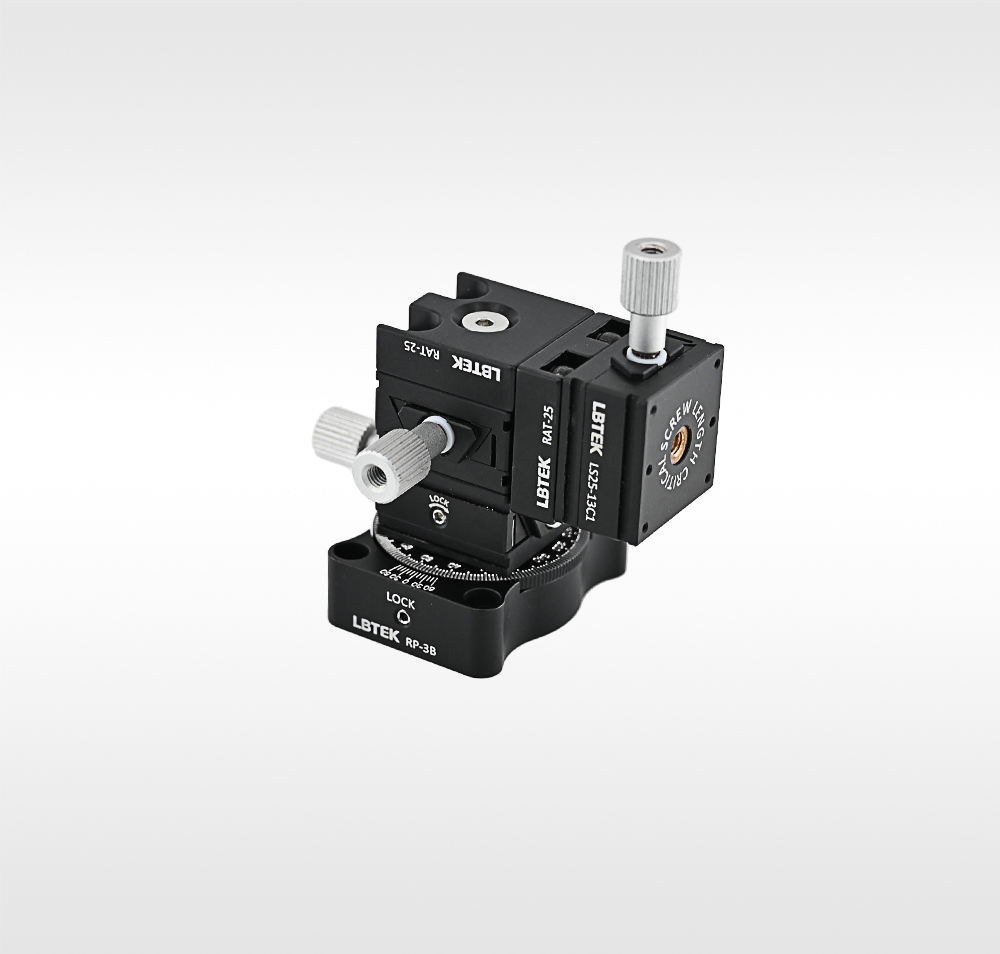

微型燕尾式位移台安装在手动旋转位移台上
产品型号 旋转角度 刻线分辨率 对比 文件 单价 发货日期 购物车
RP-3B 360°连续
¥557

当天

加入购物车
