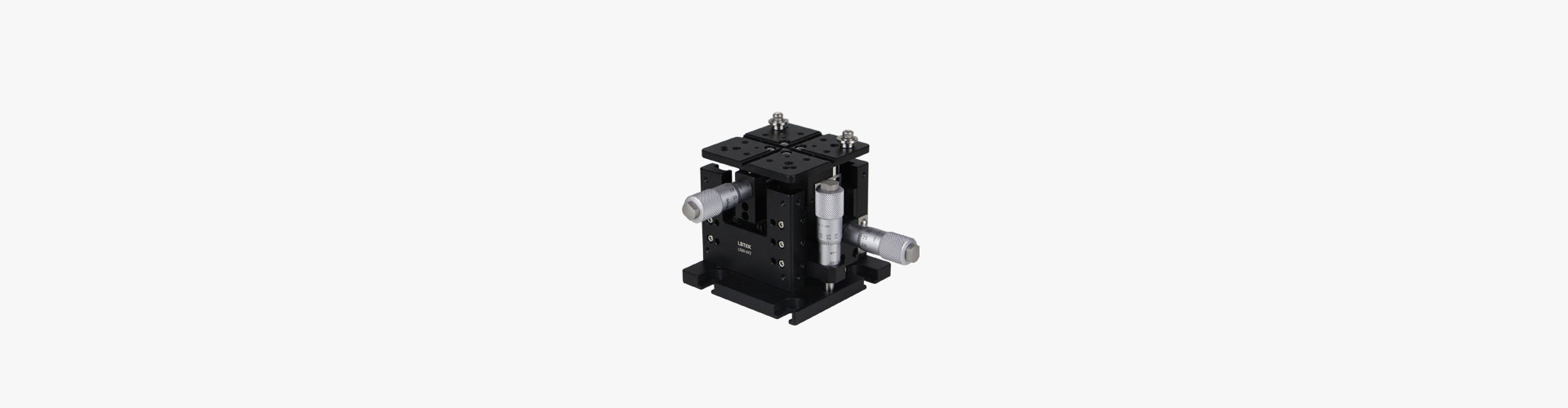

紧凑型三轴位移台

  • 参数规格
  • 组装
  • 反馈
产品说明
  • 适用于光纤耦合系统
  • 交叉滚柱导轨导向结构,定位精度高,负载大
  • 三丰测微头驱动,调节分辨率高

     LBTEK 紧凑型三轴位移台适用于光纤耦合系统,带有三个相互正交的线性位移调节,台面带有十字定位凹槽,可快速对配件进行对准,十字形对称结构允许改变位移台方向,实现左右手切换。相较于拼接型多轴位移台,一体式结构更紧凑,各轴之间的相对误差也进一步降低。交叉滚柱导轨导向结构使其有高定位精度和高负载;驱动器采用三丰测微头驱动,使其具有高调节分辨率。每个轴均带有锁紧结构,在位移台调至所需位置后可进行锁紧。

演示视频
通用参数
主体材质
6061-T6 铝合金
表面处理
黑色阳极氧化
台面尺寸
60 mm×60 mm

LBTEK 一体式三轴位移台组装应用图 ① 紧凑型三轴位移台LS60-XYZ 物镜
③ 挠性位移台安装座FMA-RMSA

LBTEK 一体式三轴位移台组装应用图 ① 光纤跳线C405-PC-2×1 ② 光纤支架OFB02-FPC2×1
③ 三轴位移台LS60G-XYZ×1
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
高精度紧凑型三轴位移台,粗调分辨率为10 μm,精调分辨率为0.5 μm,可用于光纤耦合
  • 台面尺寸60 mm×60 mm
  • X轴、Y轴、Z轴行程13 mm
  • 粗调节分辨率10 μm,精调节分辨率0.5 μm

LBTEK 紧凑型三轴位移台可实现X轴、Y轴、Z轴行程13 mm,采用三丰差动测微头驱动,粗调每转行程0.5 mm,分辨率为10 μm;精调每转行程0.5 mm,分辨率为0.5 μm。台面尺寸为60 mm×60 mm,中心带有十字凹槽可快速对准配件,槽宽为3 mm,带有M2、M3、M4螺纹孔,可任意拓展其他组件。内部导向结构为交叉滚柱导轨,实现高定位精度、高刚性的同时可提供3 kg的负载。侧边带有锁紧螺钉,可在调节后进行锁紧,提供两种锁紧方法:若空间有限,可利用六角扳手拧紧测微头旁的螺钉进行锁紧;若空间足够,可使用附送的三个加长款螺钉进行锁紧,配送螺钉长度足够且带有滚花,使锁紧更便捷。底部带有M6安装孔槽,可将其安装在光学平台和面包板上。

光纤跳线插入光纤支架里,安装在LS60G-XYZ三轴位移台上
产品型号 XYZ轴行程 粗调测微头分辨率 精调测微头分辨率 对比 单价 发货日期 购物车
LS60G-XYZ 13 mm 10 μm 0.5 μm
¥18190

当天

加入购物车
紧凑型三轴位移台,可用于光纤耦合
  • 台面尺寸60 mm×60 mm
  • X轴行程10 mm,Y轴和Z轴行程13 mm
  • 调节分辨率10 μm

LBTEK 紧凑型三轴位移台可实现X轴行程10 mm、Y轴和Z轴行程13 mm,采用三丰测微头驱动,每转行程0.5 mm,最小分辨率为10 μm。台面尺寸为60 mm×60 mm,中心带有十字凹槽可快速对准配件,槽宽为3 mm,带有M2、M3、M4螺纹孔,可任意拓展其他组件。内部导向结构为交叉滚柱导轨,实现高定位精度、高刚性的同时可提供3 kg的负载。侧边带有锁紧螺钉,可在调节后进行锁紧,提供两种锁紧方法:若空间有限,可利用六角扳手拧紧测微头旁的螺钉进行锁紧;若空间足够,可使用附送的三个加长款螺钉进行锁紧,配送螺钉长度足够且带有滚花,使锁紧更便捷。底部带有M6安装孔槽,可将其安装在光学平台和面包板上。

物镜通过转接件FMA-RMSA安装于紧凑型三轴位移台上
产品型号 X轴行程 YZ轴行程 测微头最小刻度 对比 单价 发货日期 购物车
LS60-XYZ 10 mm 13 mm 10 μm
¥7725

4周

加入购物车
直角转接板
  • 扩展了位移台的安装表面
  • 两个安装面长度26 mm和56 mm可选
  • 带多个M3和M4螺纹孔,兼容更多元件

LBTEK提供两款直角转接板,用于多轴位移台。直角转接板常用于搭建光纤耦合系统,自带的凹形槽用于对安装元件进行定位,M3和M4螺纹孔兼容更多的元器件。直角转接板的拓展工作面增加了多轴位移台安装平台面积,是安装大型元件或者多个组件的理想选择。

RAP60直角转接板安装于多轴位移台上
产品型号 拓展长度 对比 单价 发货日期 购物车
RAP60 56 mm
¥343

当天

加入购物车
RAP60B 26 mm
¥322

当天

加入购物车
位移台转接板
  • 工作面积60 mm×60 mm
  • 带多个M4和M6螺纹孔
  • 用于多轴位移台

LBTEK提供的转接板可用于代替多轴位移台的顶板。AP60-60转接板带有大量的M6和M4的螺纹孔,可以使多轴位移台兼容更多元器件,M3沉头安装孔可实现与多轴位移台快速安装连接。

AP60-60转接板安装于多轴位移台上
产品型号 工作面积 对比 单价 发货日期 购物车
AP60-60 60 mm×60 mm
¥281

当天

加入购物车
