接杆套环

  • 参数规格
  • 应用案例
产品说明
  • 材质:6061-T6铝合金
  • 夹持直径:Ø12.7 mm
  • 可5个一起购买

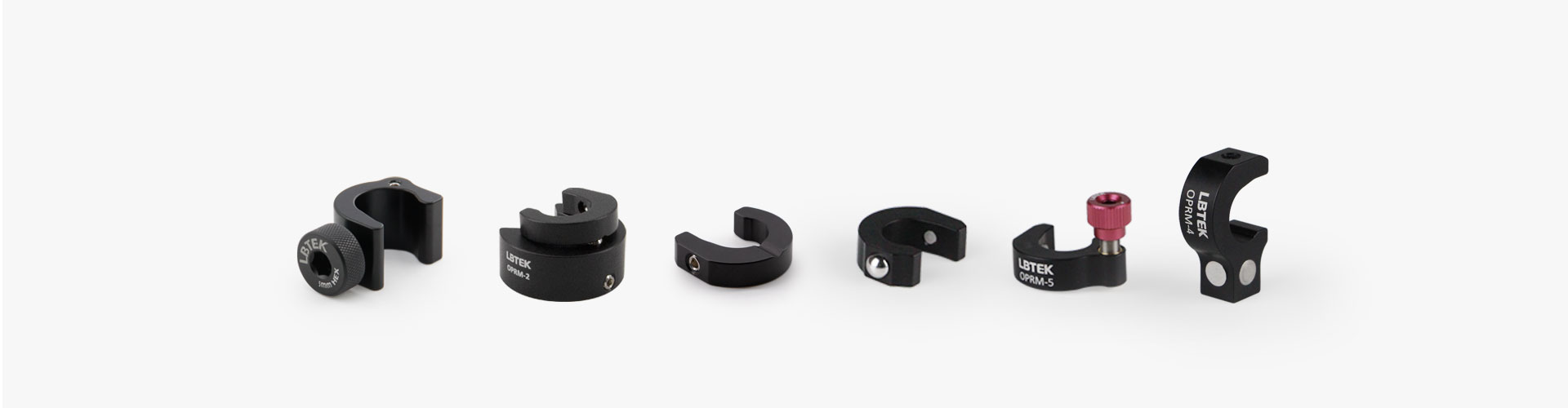

     LBTEK提供两种不同类型的接杆套环,其中滑动式接杆套环OPRM-1通过M6滚花手拧螺丝或者M4紧定螺钉可以固定在Ø12.7 mm接杆或接杆支架上面,内壁凹槽设计接杆形成双线接触避免接杆滚动;接杆定向套环组件OPRM-2通过M4螺钉固定在Ø12.7 mm接杆或接杆支架上,钢球与V槽设计使接杆形成双线接触,以实现接杆高度固定和旋转定向,组件中接杆套环OPRM-3可单独购买,用于固定接杆高度。注意,在调节高度之前,通过接杆支架的手拧螺丝轻微固定接杆,可防止接杆高度变化时带动接杆转动。同时松开接杆支架和接杆套环的锁紧螺丝,实现接杆在接杆支架中高度粗调。

通用参数
材质
6061-T6铝合金
表面处理
黑色阳极氧化
夹持直径
Ø12.7 mm

滑动式接杆套环可以从上面或者侧面直接卡到接杆上面,滚花手拧螺丝固定接杆,把接杆放置接杆支架内时,粗调到一定高度时套上接杆套环使其底部和接杆支架顶部相接,用2 mm六角扳手调节上表面M3螺钉的支撑高度实现接杆在接杆支架中10 mm高度微调。注意,在调节高度之前,通过接杆支架的手拧螺丝轻微固定接杆,可防止接杆高度变化时带动接杆转动。同时松开接杆支架和接杆套环的手拧螺丝,实现接杆在接杆支架中高度粗调。

滑动式光学接杆套环
  • 微调接杆高度,最大可调高度:10 mm
  • 夹持直径:Ø12.7 mm
  • 可一包五个购买

LBTEK滑动式接杆套环通过内六角滚花手拧螺丝固定在Ø12.7 mm接杆上面,把接杆放置接杆支架内时,粗调到一定高度时套上接杆套环使其底部和接杆支架顶部相接,滚花手拧螺丝固定接杆,用2 mm六角扳手调节上表面M3螺钉的支撑高度实现接杆在接杆支架中10 mm高度微调。

夹持接杆在接杆套筒里上下滑动
产品型号 夹持直径 可调高度 数量 对比 文件 单价 发货日期 购物车
OPRM-1-P5 Ø12.7 mm 10 mm 5个
¥210 当天
加入购物车
OPRM-1 Ø12.7 mm 10 mm 1个
¥44 当天
加入购物车

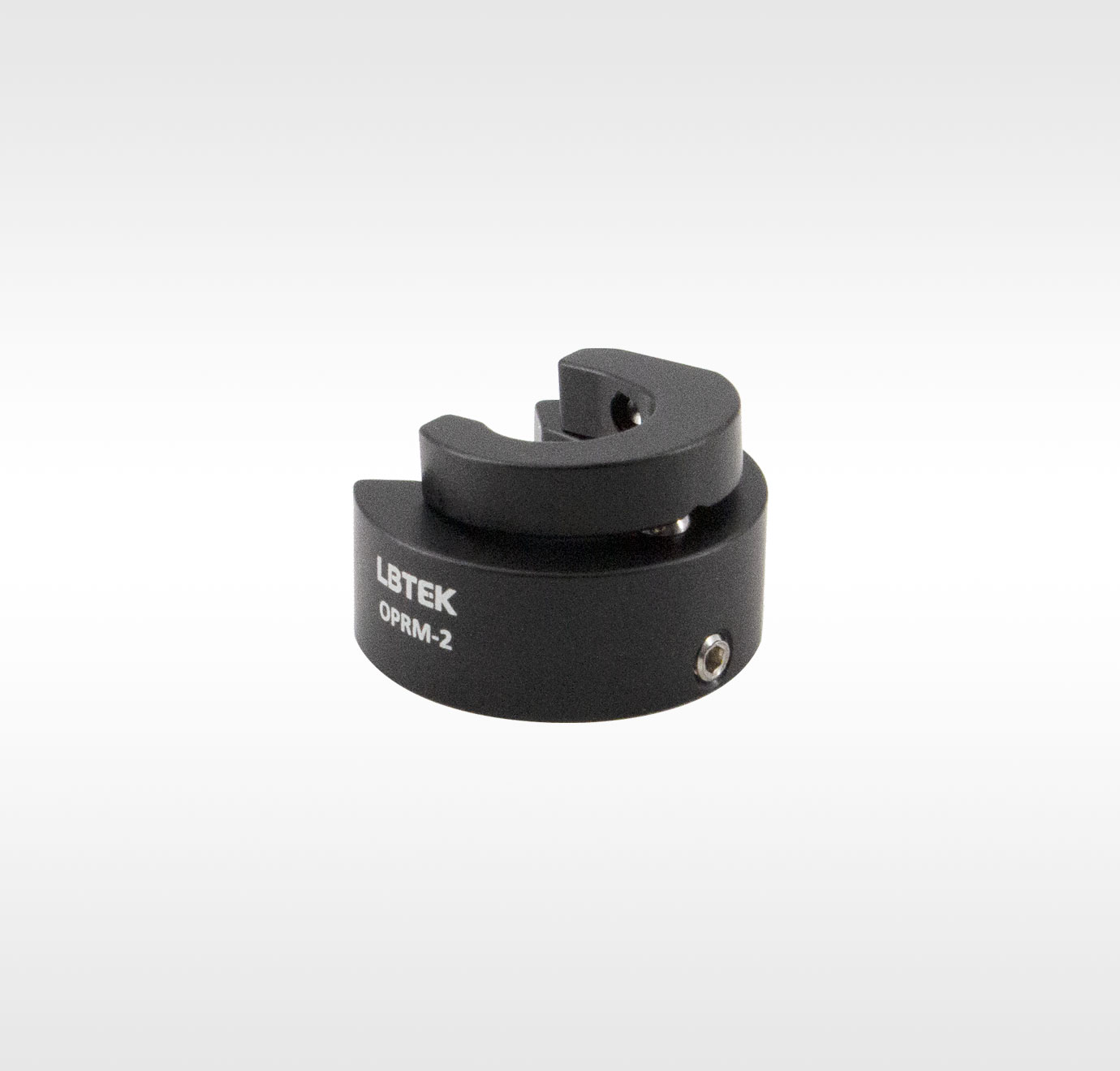

Ø12.7 mm接杆定向套环组件
  • 材质:6061-T6铝合金
  • 可用于Ø12.7 mm接杆高度固定和旋转定向
  • 钢球与V槽设计提供可重复定位,其角度小于0.5°

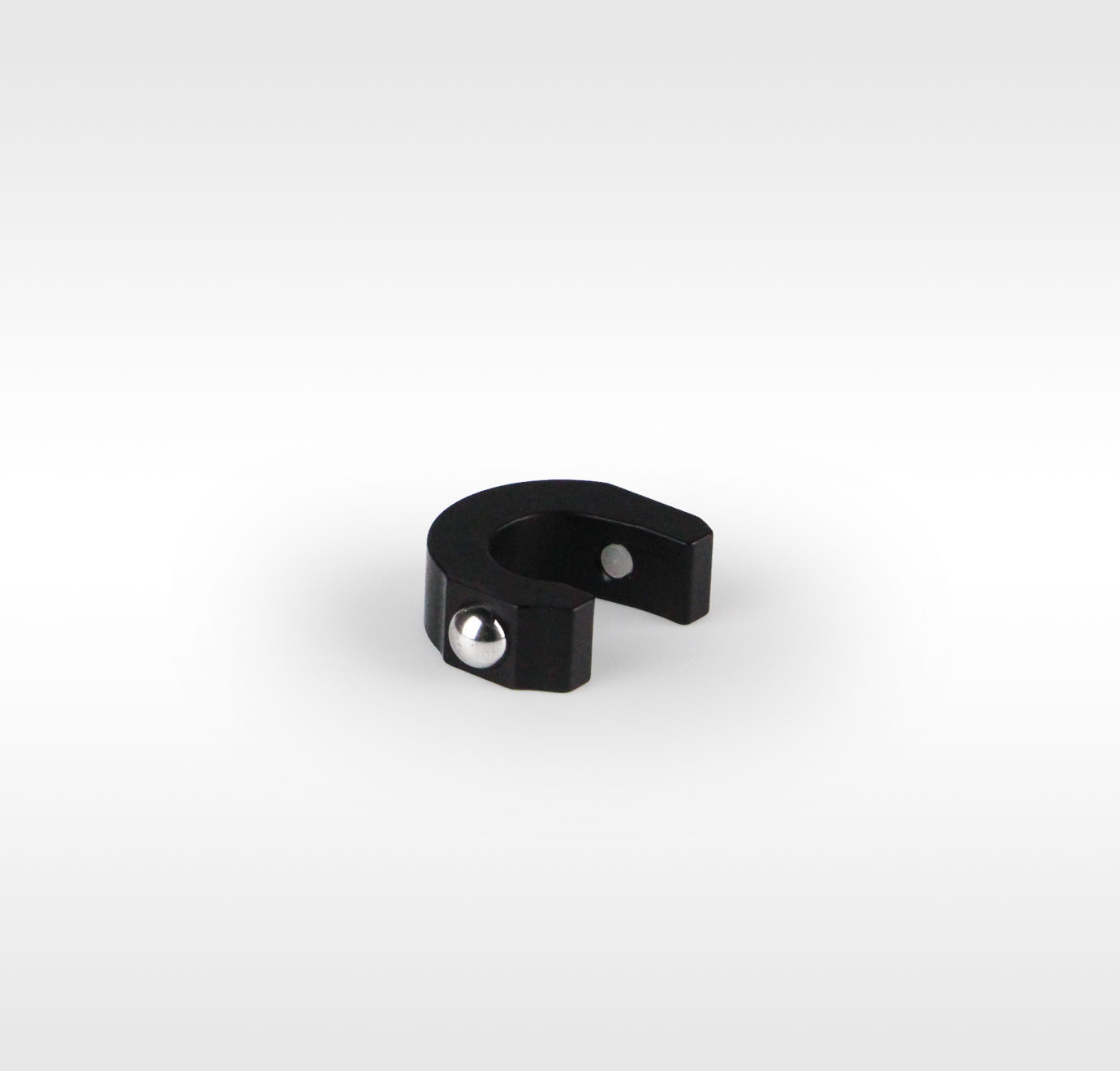

LBTEK提供的Ø12.7 mm接杆定向套环组件用于维持接杆高度和旋转定向,由两个部分组成,一个是固定于接杆支架上的接杆支架套环,一个是接杆套环OPRM-3。使用时为达到最佳效果,接杆支架手拧螺丝需和接杆支架套环紧定。螺丝在相对应的位置(如右图所示),在调节接杆支架套环旋转位置时,支架上的手拧螺丝需有一定的负载,保证接杆和支架有双线接触。接杆支架套环和接杆套环均使用M4螺钉进行锁紧。

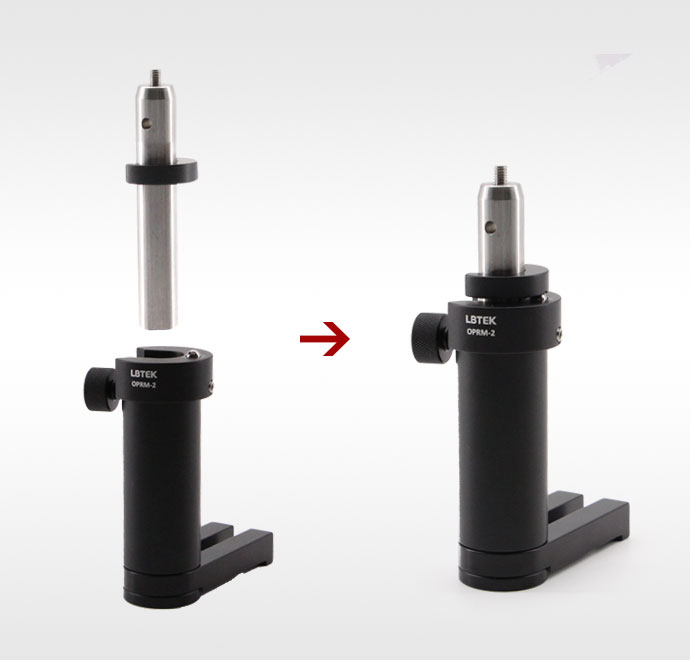

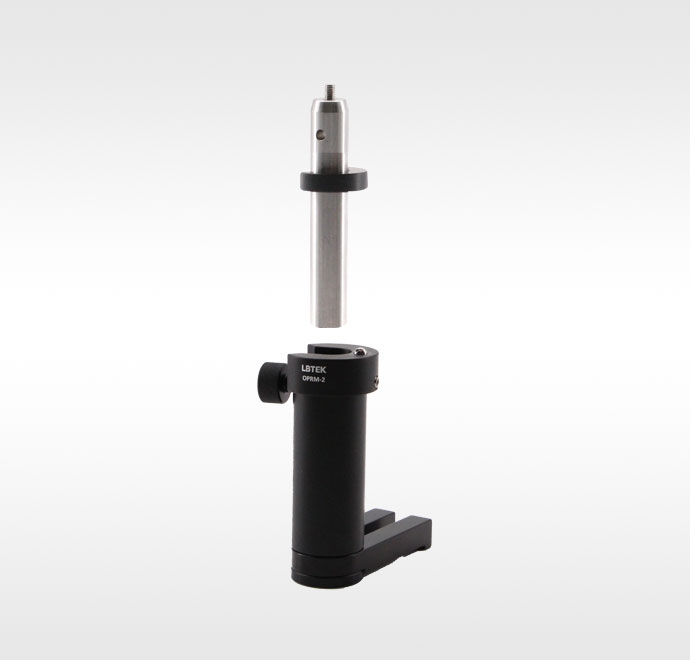

OPRM-2用于保持高度和旋转定向
产品型号 夹持直径 对比 文件 单价 发货日期 购物车
OPRM-2new Ø12.7 mm
¥181 当天
加入购物车

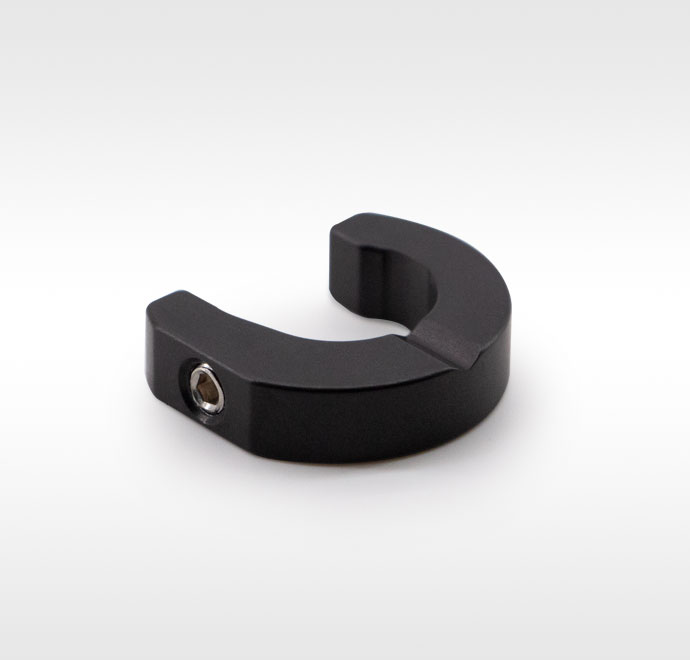

Ø12.7 mm接杆套环
  • 材质:6061-T6铝合金
  • 夹持直径:Ø12.7 mm
  • 厚度6 mm
  • 可一包五个购买

LBTEK提供的Ø12.7 mm接杆套环通过紧定螺丝固定在Ø12.7 mm接杆上,套环可灵活安装在接杆支架顶部而不影响安装器件的高度,也可与OPRM-2组件中接杆支架套环配合,使旋转方向固定。

OPRM-3用于保持接杆高度
产品型号 夹持直径 数量 对比 文件 单价 发货日期 购物车
OPRM-3new Ø12.7 mm 1个
¥51 5周
加入购物车
OPRM-3-P5new Ø12.7 mm 5个
¥251 5周
加入购物车
