LBTEK 1英寸MT 高稳系列光学调整架,相比标准光学调整架具有长期对准稳定性优势,用于安装直径25.4 mm的光学元件,可左、右手系安装。光学元件可通过挠性弹片和固定螺丝固定,也可通过卡环固定。M6×0.25的精密调节器可以为调整架提供±4°的角度调节范围。针对MT系列不锈钢光学调整架的调节,LBTEK 提供一系列相关配件,用户可自行选配,以便在使用过程中更加方便、灵活地调节,使得调整架能适用更多的应用场景。
材质
316L不锈钢 |
表面处理
喷砂 |
可调节角度
±4° |
调节器规格
M6×0.25 |

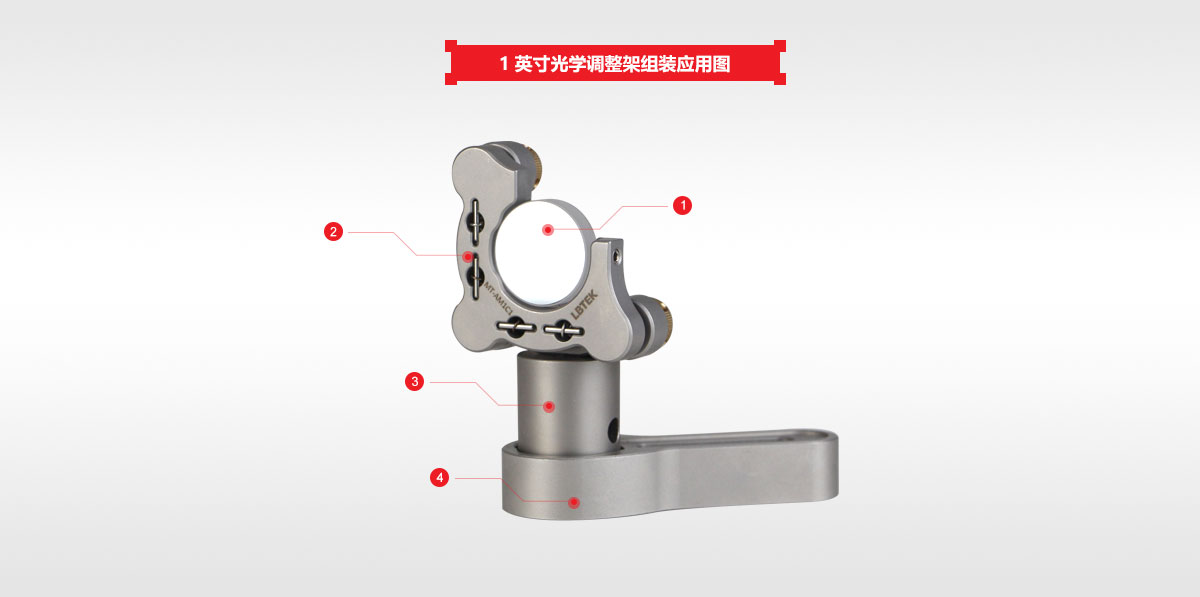

LBTEK 1英寸光学调整架组装应用图 | ① 金属膜平面反射镜PM10-AL×1 | ② 1英寸不锈钢光学调整架MT-AM1C1×1 |
③ 316L不锈钢接杆MT-OP38×1 | ④ 无空隙挠性压块MT-PHC25S×1 |
LBTEK 1英寸无边缘不锈钢镜架,镜架边缘带有开口,使光束能够以较小的入射角 θ从一个调整架反射到另一个调整架;胶头螺钉固定光学元件,安装直径25.4 mm、最小厚度为3 mm的光学元件;M6×0.25精密调节器用于调节光学元件俯仰/偏摆,调节范围±4°或±7°;此外,调节器带有滚花螺母或螺母可进行锁紧;光学调整架侧面有M4沉头安装孔,购买时附送2个M4×12圆柱头螺钉和2.0 mm六角扳手一个。
LBTEK 1英寸不锈钢镜架,用于安装直径25.4 mm的光学元件。两种光学元件低变形固定方式可选,MT-AM1/MT-AM1S4为挠性弹片和固定螺丝固定光学元件,光学元件最小厚度为2 mm;3个M6×0.25精密调节器用于调节光学元件俯仰/偏摆,有带旋钮和不带旋钮版本可选,其中带旋钮可通过手拧或六角扳手调节,无旋钮则必须使用六角扳手,光学调整架侧面有M4沉头安装孔。MT-AM1Tx系列为卡环直接固定光学元件,购买镜架直接附送2个不锈钢卡环,且卡环固定式光学元件最厚不超过8 mm。购买时附送2个M4内六角薄头螺丝以及一个2.0 mm六角扳手。
LBTEK 1英寸不锈钢镜架,用于安装直径25.4 mm的光学元件,挠性弹片和固定螺丝固定光学元件,光学元件最小厚度为2 mm。M6×0.25带侧孔精密调节器用于调节光学元件俯仰/偏摆,有多种调节方式可选,如右图图一:调节器末端用2.0 mm六角扳手直接调节;图二:用MT-SHR1侧孔调节扳手调节;图三:可安装MT-HWS1可拆卸旋钮调节;图四:可用HWS-2六角旋钮精细调节。此外,用户可根据使用要求选择添加调节器锁紧螺母MT-LN1来增加锁紧功能。光学调整架侧面有M4沉头安装孔,购买时附送2个M4内六角薄头螺丝和一个2.0 mm六角扳手,另外MT-AM1S6附送2个锁紧螺母、MT-AM1S2附送3个锁紧螺母。
LBTEK 1英寸不锈钢镜架,用于安装直径25.4 mm的光学元件,光学元件通过挠性弹片和固定螺丝固定,2个M6×0.25精密调节器可以为调整架提供±4°的角度调节范围,有带旋钮和不带旋钮版本可选,其中带旋钮可通过手拧或六角扳手调节,无旋钮则必须使用六角扳手,光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角薄头螺丝以及一个2.0 mm六角扳手。
LBTEK 1英寸不锈钢镜架,2个带锁环、竖直驱动调节器,安装直径25.4 mm的光学元件,设计用于镜架后方没有空间来使用水平调节器的情况。其中光学元件为挠性弹片和固定螺丝方式固定,2个带锁环无旋钮的M6×0.25精密调节器可以为调整架提供±4°的角度调节范围,无旋钮调节器使用六角扳手调节,另光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角薄头螺丝以及一个2.0 mm六角扳手。
LBTEK 提供的内六角扳手手拧螺丝可以快速调节内六角驱动器、带帽螺丝和固定螺丝。与球头起子不同,它们在调节过程中可以留在螺丝的六角插孔中,提高使用便利性。每种尺寸都以四个手拧螺丝一组出售。此外,也提供含每种尺寸各一个的套装。
