旋转调整架选型指南

在偏振调控系统、量子光学实验平台以及精密测量光路中，旋转调整架（Rotation Mount）是实现光学元件角度精细调控与重复定位的核心机械部件，对光路稳定性与实验结果精度起到关键支撑作用。如图1所示实验光路中，大量采用旋转调整架，构建高一致性、高稳定性的模块化光路系统，是保障各类偏振调控、相位调制与角度依赖型实验顺利开展的基础器件。

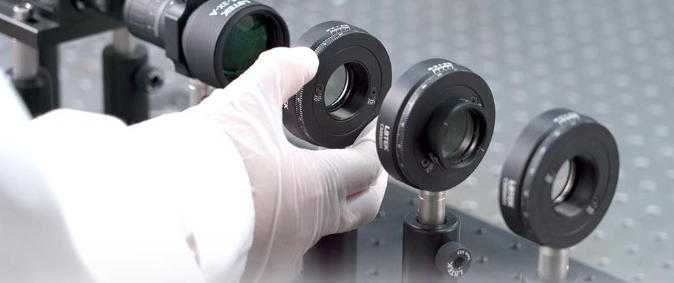

图1 实际实验光路



半波片、四分之一波片、偏振分光器件、光学滤光片及各类相位调制元件，其核心工作性能与调控精度，直接依赖角向定位精度、角度调节分辨率与长期运行稳定性。旋转调整架依托高分辨率角度刻度、精密螺纹副或微分测微头结构，实现微小角向位移的量化可控调节，同时保障调节后的锁紧稳定性与定位重复性，可满足量子信息操控、偏振态精准校准、相位扫描测量及各类角度敏感型光学实验的严苛需求。

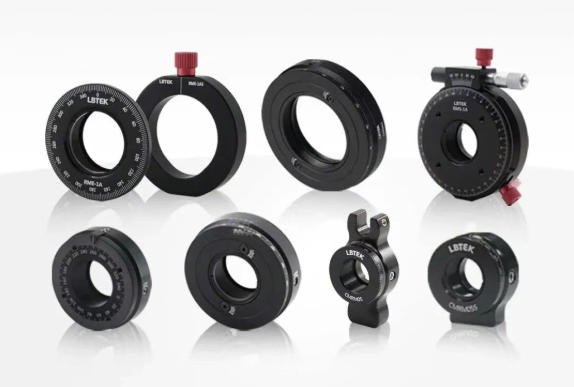

图2 各类旋转调整架

一、旋转调整架的分类及场景化选型逻辑



旋转调整架的选型原则，以实际应用场景的系统架构、调控精度要求与操作便利性为主要选择依据。

其中按照其核心功能主要可以分为单自由度的旋转调架以及带俯仰、偏摆的旋转调整架。其主流品类及适配场景如下：



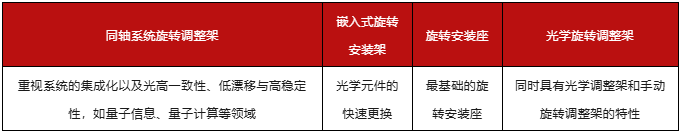

1. 单个自由度的旋转调整架（可更改平面角度）



仅需对波片等元件进行旋转调节时，无其它特殊应用需求，一般选择普通的自由空间通用的普通旋转调整架，该类调整架使用简单，是普通应用的首选。

图3 旋转调整架



当针对追求高集成度、光高一致性、低漂移量与长期稳定性的光学系统，同时需简化光路对准流程、提升整体调控精度的场景，优先搭建标准化同轴光路，对应选用配有同轴孔位设计的旋转调整架。该类调整架专为波片、偏振片等角度敏感型光学元件设计，广泛应用于偏振态精准对准、光功率精密调控、偏振特性检定与偏振态维持等核心场景。

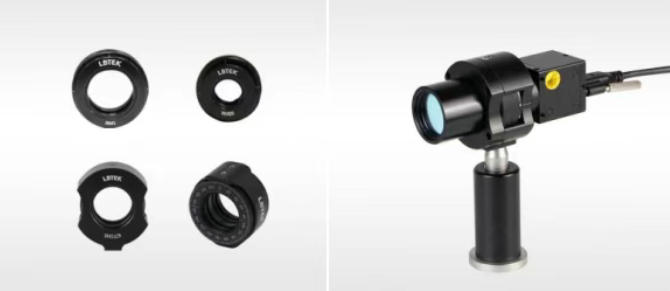

图4 适配同轴系统的旋转调整架（左）；带测微头款（中）；同轴兼容安装方式（右）



针对量子信息、量子计算、量子精密测量等高端领域，需将光偏振态作为量子信息载体进行极致精细调控，或完成单模光纤偏振态对准、量子比特偏振操控等高精度实验时，推荐选用带微分测微头的精密同轴旋转调整架，实现亚角度级的角向微调，最大限度降低偏振调控误差，保障系统相干性与测量精度。



当需要进行波片、偏振片等光学元件的快速切换时，可以使用带有嵌入式设计的旋转安装架：

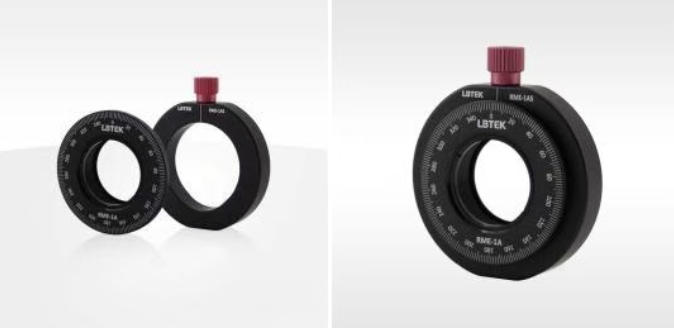

图5 嵌入式设计的旋转安装架



该类型旋转安装架通过固定外环，更换内环的方式可以快速、无损的实现光学元件的更换，避免了在更换元件过程中由于入射角度的改变对光路的影响。在相关实验的前期验证过程中，常需要此类旋转安装架。



2. 带俯仰、偏摆调节的光学旋转调整架



该光学旋转调整架同时具有光学调整架和手动旋转调整架的特性，可同时调节俯仰与偏转，因此适合夹持旋转不对称的光学元件，如偏振棱镜或圆柱透镜等。

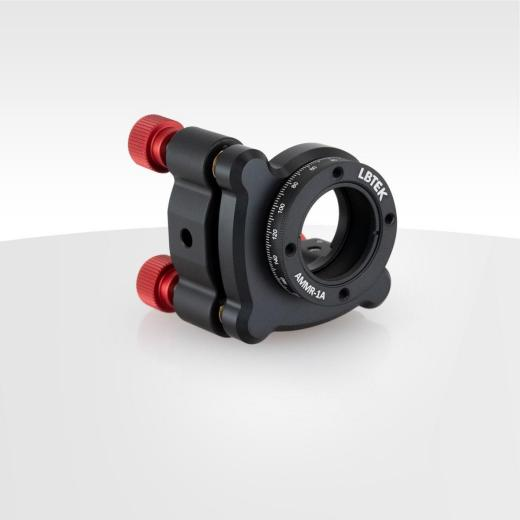

图6 两轴的光学旋转调整架



同时和普通的光学调整架相似，根据具体实验所需调整架的自由度数量不同，可以选择普通的两轴调整架或者六轴的旋转调整架。

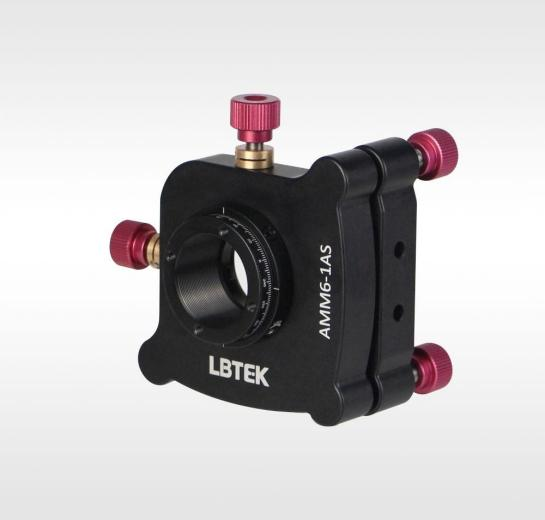

图7 六轴的光学旋转调整架

二、根据对应光学元件参数选型



主要考虑夹持光学元件的尺寸、厚度、对应材料特性选择合适的旋转调整架。



1. 光学元件尺寸



标准的光学元件尺寸在半英寸、一英寸、两英寸等，需要根据对应的元件尺寸选择合适的旋转调整架。例如对于同轴旋转调整架来说，夹持1英寸的波片，需要使用30 mm同轴系统旋转调整架，而半英寸的波片，则使用16 mm同轴系统旋转调整架。



图6 一英寸与半英寸元件



2. 光学元件厚度



不同的旋转调整架由于其固定方式与自身结构不同，因此能夹持的最大光学元件厚度有所差异，因此需要根据使用的光学元件厚度选择合适的调整架，对应调整架均有最大可夹持光学元件厚度。其中主要的固定方式有卡环固定、紧定螺丝固定固定等，卡环固定适配较薄的光学元件，对光学元件造成的应力较为均匀，而较厚的光学元件适合用紧定螺丝固定，方便快捷。

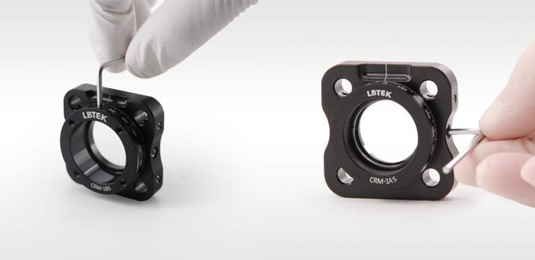

图8 紧定螺丝固定（左）；卡环固定（右）



3. 光学元件材料特性



不同的光学元件由于其工艺原理以及自身材料限制，对旋转调整架夹持光学元件的方式有对应要求。如凡是对相位、偏振和波前质量敏感的光学元件，都应该尽量避免使用胶头螺钉进行点接触固定，否则会引入不可控应力与长期漂移，影响系统性能与实验的可重复性。
