表面手性结构的非线性光学表征是解析分子构型、界面对称性的关键手段，尤其在生物分子识别、催化界面研究等领域具有重要应用价值。

二次谐波（SHG）技术因其界面选择性和高灵敏度，成为探测表面手性信号的核心工具。然而，手性响应通常淹没于背景噪声中，对光学系统的偏振调控精度、背景抑制能力及探测效率提出严苛挑战。

山东大学朱晓昆博士针对手性偏振态的精准调制与微弱信号的高效提取问题，提出了一种基于高精度光学光路协同的设计构想。完整光路系统可分为激光源模块、偏振调制模块、聚焦与样品交互模块、信号分离模块及检测模块五个功能单元，各单元的参数匹配直接决定系统的探测灵敏度（典型要求≤10⁻¹² W）与手性信号对比度（≥1%）。

激光源参数优化

激光源模块采用了钛宝石飞秒激光器作为光源（中心波长800 nm），选择100 fs脉宽基于两方面考量：其一，短脉冲可降低热效应（避免样品损伤），尤其适用于生物体系；其二，较高的峰值功率（1 MW级）能有效激发弱非线性效应。重复频率设定为1 kHz，平衡了信号强度（与重复频率正相关）与探测器响应速度（避免脉冲堆积）。输出光束需经过单模光纤滤波（模场直径5 μm），确保横模纯度 TEM₀₀ 95%，减少模式噪声对偏振态的干扰。



图1 钛宝石飞秒激光器作为光源示意图

偏振态调制子系统

偏振态调制子系统是手性信号提取的核心，采用 “线偏振→圆偏振→差分光路” 的调制逻辑：

起偏单元：用格兰泰勒棱镜（消光比为10⁻⁸）将激光线偏振方向锁定于水平轴（0°），其透光轴平行于入射面，确保初始偏振纯度≥99.999%。

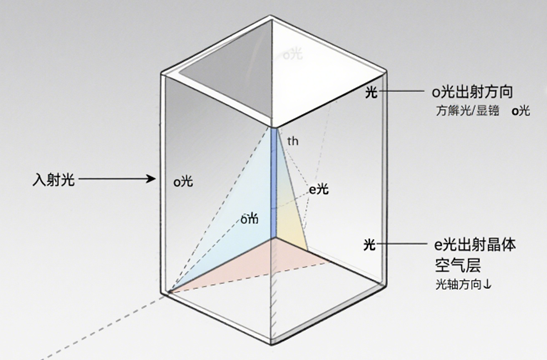

图2 格兰泰勒棱镜消光原理示意图



圆偏振转换：将石英零级四分之一波片（相位延迟误差±0.1°）置于精密旋转台（角分辨率0.001°），通过计算机控制其快轴角度，实现LCP/RCP的快速切换。当快轴与线偏振方向成+45°时输出LCP，-45°时输出RCP，切换响应时间≤10 μs，满足50 kHz调制频率需求。

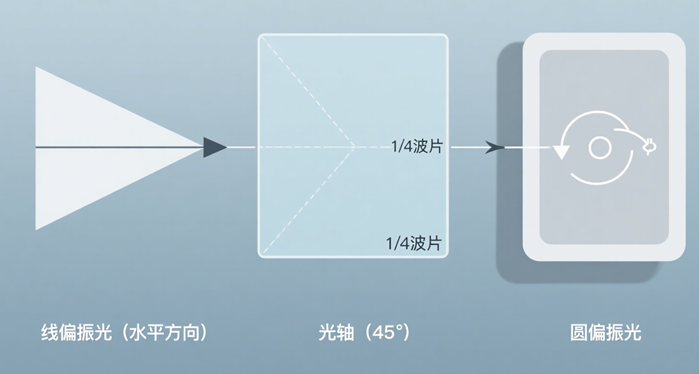

图3 石英零级四分之一波片原理示意图



偏振纯度监测：在调制单元后增设偏振分束器（PBS）与辅助光电二极管，实时监测圆偏振消光比（要求≥10⁴），通过反馈回路补偿波片角度漂移（长期稳定性±0.01°/h）。

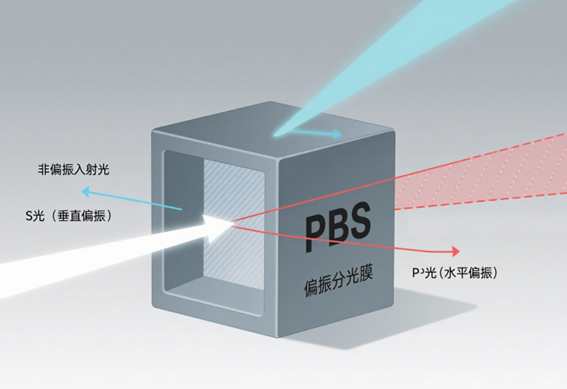

图4 偏振分束器（PBS）示意图

聚焦与样品交互光路

采用离轴抛物面镜（OAP，焦距100 mm，数值孔径NA=0.5）替代传统透镜，避免玻璃材料的色散与双折射对偏振态的干扰。光束45°入射角聚焦于样品表面，聚焦光斑直径50 μm（1/e²强度），该参数选择需平衡三点：

光斑过小会导致局部功率密度过高（ 1 GW/cm²），引发样品损伤；

光斑过大则降低空间分辨率，无法探测微区手性信号；

45°入射角处于布儒斯特角附近，可抑制样品表面的反射背景（较垂直入射降低30 dB）。

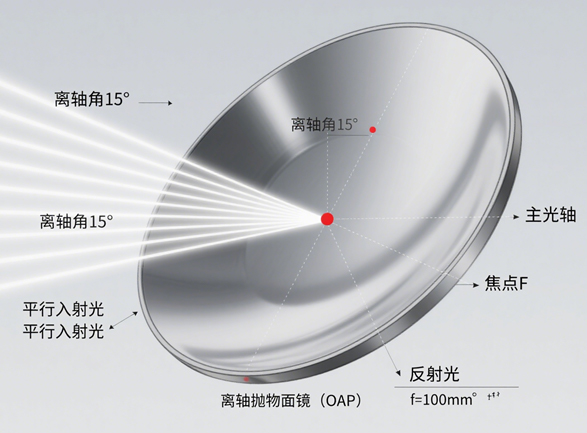

图5 离轴抛物面镜示意图



对于液体界面样品（如细胞培养液），需采用全内反射（TIR）构型：将样品池置于直角棱镜（折射率1.51）上表面，激光从棱镜底面入射（入射角60° 临界角），在棱镜-样品界面激发倏逝波（穿透深度～100 nm），仅与表面手性分子相互作用，体相贡献占比≤0.1%。

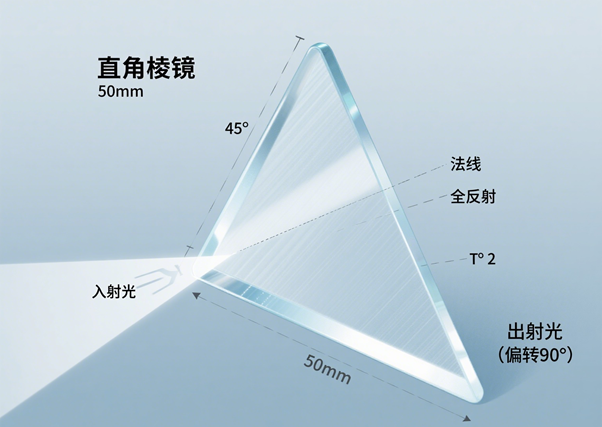

图6 直角棱镜示意图

信号分离与收集光路

在信号分离模块，倍频信号（400 nm）与残余基频光（800 nm）的分离是光路设计的关键环节：

空间滤波：采用孔径光阑（直径1 mm）置于样品反射光路径上，仅允许垂直于表面的反射信号通过，剔除散射光（空间角 5°）。

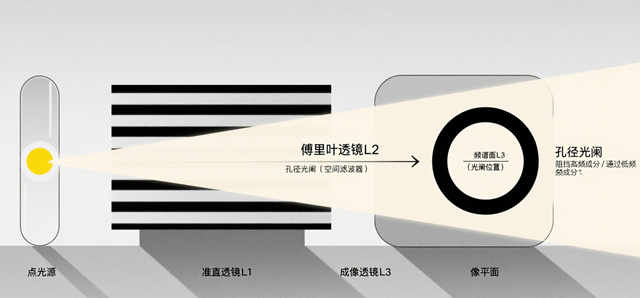

图7 孔径光阑示意图



光谱分离：两级滤波方案确保基频光抑制比≥10⁶：第一级为截止波长450 nm的短波通滤光片（OD值为6），第二级为单色仪（光栅刻线1200线/mm，焦距300 mm），通过扫描波长（390-410 nm）实现倍频信号的窄带选择（带宽0.1 nm），进一步排除荧光背景（通常半宽 10 nm）。

信号收集采用双透镜系统（f=100 mm），将倍频光聚焦于光电倍增管（PMT）光阴极（直径2 mm），收集立体角Ω=0.02sr，较单透镜方案提升信号强度3倍。

同步检测时序设计

光路与电子学系统的时序同步直接影响信噪比：

声光调制器（AOM）产生50 kHz方波调制信号，同步触发PMT的光子计数模式（时间分辨率10 ns）。

锁相放大器参考频率与调制频率严格锁定（相位误差 0.1°），时间常数设置为10 ms，可抑制1/f 噪声（低频噪声降低20 dB）。

采用差分探测模式：LCP与RCP激发下的信号经双通道同步采集后，实时计算有效抵消共模噪声（如激光功率波动），使测量精度达到0.1%。

光路性能指标验证

通过标准手性样品进行标定：

系统本底噪声≤5 counts/s（PMT暗计数）

手性信号对比度（ΔI/I_avg）测量误差 0.5%

长期稳定性（8小时）：信号漂移≤2%

空间分辨率：50 μm（可分辨相邻100 μm的手性微区）

该光路设计特别适用于弱手性信号体系（如生物膜、低覆盖度分子层），其核心创新点在于将偏振调制速度与检测带宽匹配（50 kHz调制对应20 μs响应），同时通过多级滤波实现基频光的深度抑制，为表面手性的定量表征提供了可靠的光学探测平台。

实测数据案例

下图为chiral材料SHG表征实测数据图，图中清晰显示出左旋圆偏振光与右旋圆偏振光的倍频信号响应的差异。

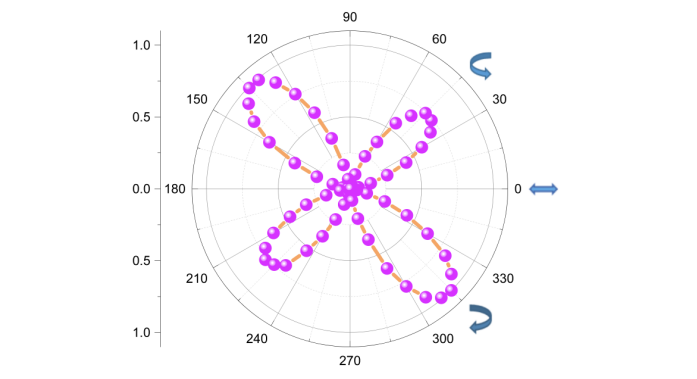

图8 实测数据案例

研究应用与展望

在现代光学与信息科学领域，手性偏振态的精准调制与微弱信号的高效提取技术具有不可替代的研究价值。

从基础研究层面看，手性偏振态作为光场的独特维度，其精准调控机制的探索有助于深化人类对光与物质相互作用规律的认知，尤其在手性材料表征，量子光学操控等前沿方向，为揭示微观世界的手性对称性破缺现象提供了关键实验手段。

而在应用层面，该技术是突破传统光学检测极限的核心支撑，例如在生物医学领域，通过手性偏振态调制可显著增强生物分子(如蛋白质、DNA)的手性信号辨识度，实现早期疾病标志物的超灵敏检测，在环境监测中，结合微弱信号提取算法，能对痕量污染物的手性异构体进行精准定量，为生态风险评估提供数据基准。

展望未来，该技术的发展将呈现多维度突破趋势。一方面，随着纳米光子学与超材料技术的融合，有望构建出兼具动态可调性与宽带响应的手性偏振调制器件，实现从可见光到太赫兹波段的全频谱精准调控，为跨波段信息传输与传感奠定基础。

另一方面，人工智能算法与偏振检测技术的深度结合，将推动微弱信号提取从 “被动滤波” 向 “主动学习” 升级，通过深度学习模型挖掘偏振态与目标信号的隐藏关联，进一步提升复杂背景噪声下的检测信噪比。

此外，在量子通信领域，基于手性偏振态的编码方式可能成为提升信息加密安全性的新路径，而在柔性电子与可穿戴设备中，微型化、低功耗的手性偏振传感器或将开启个性化健康监测的新范式。

可以预见，这项技术的持续创新将在基础科学发现与产业技术革新之间架起桥梁，为解决 “卡脖子” 的精密检测难题提供全新方案。
