手动位移台选型指南

在光路搭建中，很多调试问题最后都会落到同一件事上：把光学元件放到合适的位置，并且让它在调好后稳定地待在那里。透镜要沿光轴前后移动，探测器要对准光斑中心，样品要做二维扫描，波片要旋到指定角度，光纤耦合要同时调位置和角度。



针对这些不同的调试场景，选择合适类型的位移台，即可满足光学元件可控、精确且稳定的位置调节需求。选手动位移台时，与其先看型号，不如先明确“怎么用”，也就是这三个问题：



1.需要调几个自由度？

2.调节对象是轻载、小空间，还是高负载、高稳定？

3.需要粗略找位置，还是需要微米甚至亚微米级细调？



位移台类型



直线位移台

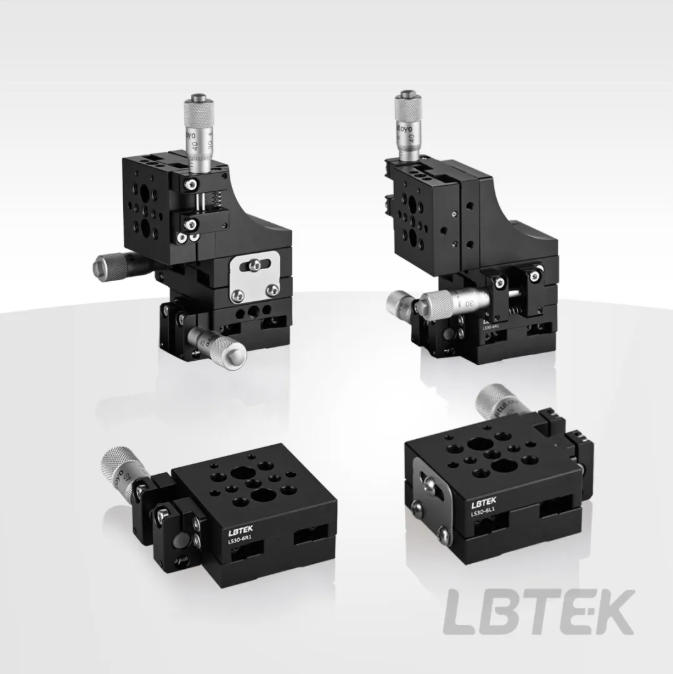

6.5mm行程手动线性位移台



特点：短行程、小台面、高集成度的精密直线位移台。30 mm x 30 mm台面，适合在紧凑光路中贴近元件安装；直线交叉滚柱导轨保证运动平稳性和刚性；台面预留M3/M4安装孔，便于连接小型镜架、转接板或紧凑型支架。



典型应用：适合小型透镜、微型反射镜架、小型探测器、光纤夹持附件等小型元件的位置微调；可用于便携式光机模块、小型干涉/准直光路、空间受限的XYZ对准结构。

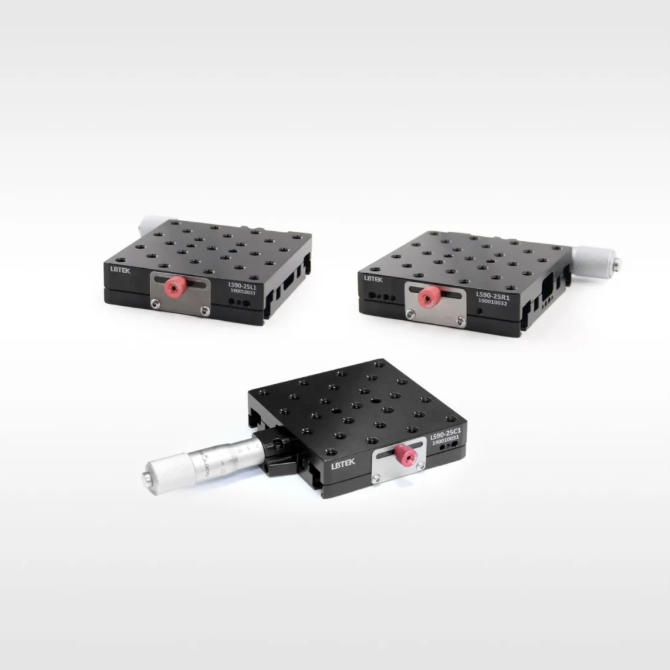

13 mm/25 mm行程手动线性位移台



特点：采用直线交叉滚柱导轨和测微头驱动，属于常规光路中最通用的精密直线位移台。适合常规光机件、较大镜架或需要更大找位余量的场景。可按末端直驱、左侧驱动、右侧驱动选择操作方向，并可组合为XY/XYZ，还可选择差动测微头以获得更精细的微调能力。



典型应用：13 mm款适合小型透镜座、滤光片座、探测器、样品夹具等中小元件在紧凑光路中的X/Y/Z对准；25 mm款更适合常规光学平台上的镜架、透镜组、光阑、相机、探测器和样品台位置调节。若客户只是小范围找光且空间紧张，优先13 mm；若需要更大行程、更大台面或更稳定的多轴组合，优先25 mm。

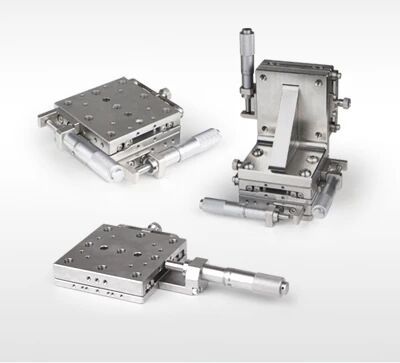

13 mm/25 mm行程不锈钢手动线性位移台



特点：与铝合金交叉滚柱线性台相比，不锈钢位移台更强调薄型结构、刚性和长期稳定性。13 mm不锈钢款台面40 mm x 40 mm，整体厚度仅约16 mm，适合低高度、小台面、多轴叠加；25 mm不锈钢款台面65 mm x 65 mm，兼顾更大行程和较高稳定性，并通过锁紧结构减小调好后的漂移。哥特式导轨与钢珠4点接触结构使其在较薄的高度内保持较好的承载和导向稳定性。



典型应用：适合对高度、刚性、锁紧漂移或长期稳定性更敏感的实验，例如显微成像模块、稳定耦合结构、精密小型样品台、长期锁定的探测器或小型光机组件。13 mm款适合薄型、轻小、紧凑安装；25 mm款适合需要更大调整余量但仍希望结构低矮稳定的场景。

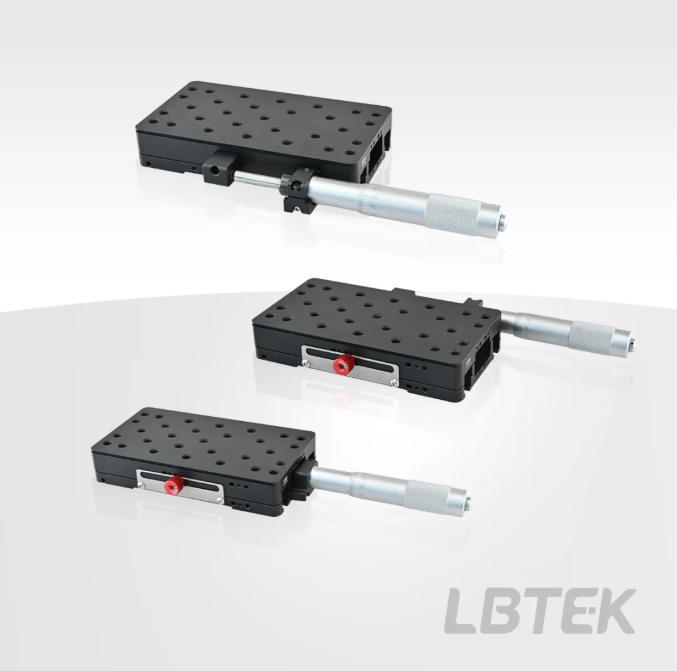

50 mm行程手动线性位移台



特点：属于长行程、高刚性的手动线性位移台。台面75.7 mm x 140 mm，行程50 mm，采用直线交叉滚柱导轨，在整个行程范围内仍保持较好的直线度和运动平行度。底板和顶板带快速连接燕尾槽，多个单轴之间可更灵活地搭建XY/XYZ，不需要每次都依赖复杂转接件。



典型应用：适合透镜组间距大范围调节、长焦距准直、样品与探测器之间距离扫描、光束路径预留较长调节余量的实验。也适合需要先粗略找位置、再在较大范围内精确微调的光路。若需要大行程和多轴快速搭建，它比25 mm款更合适。

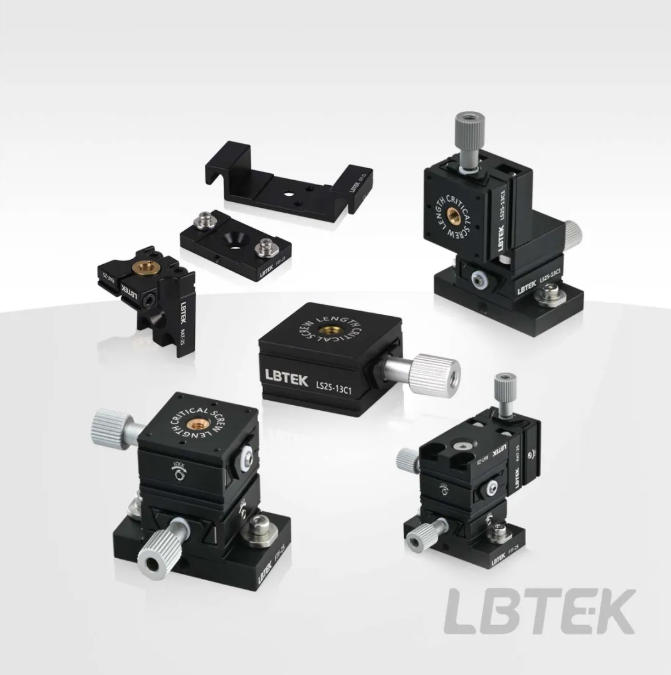

微型燕尾式位移台





特点：以体积小、结构简单和成本友好为主要特点。25 mm x 25 mm台面、13 mm最大行程，采用M3 x 0.35精密调节螺纹副和燕尾式导向结构。与交叉滚柱位移台相比，它的定位精度和承载能力不是主打优势，但占用空间小、安装灵活，适合作为小型结构中的辅助调节轴。



典型应用：适合空间受限、负载较轻、定位要求不高的小型光机模块，例如小型光阑、轻量夹具、微型透镜座、辅助挡光片或小型传感器位置调节。若客户强调高重复定位、高负载或长期稳定，应转向交叉滚柱或不锈钢位移台。

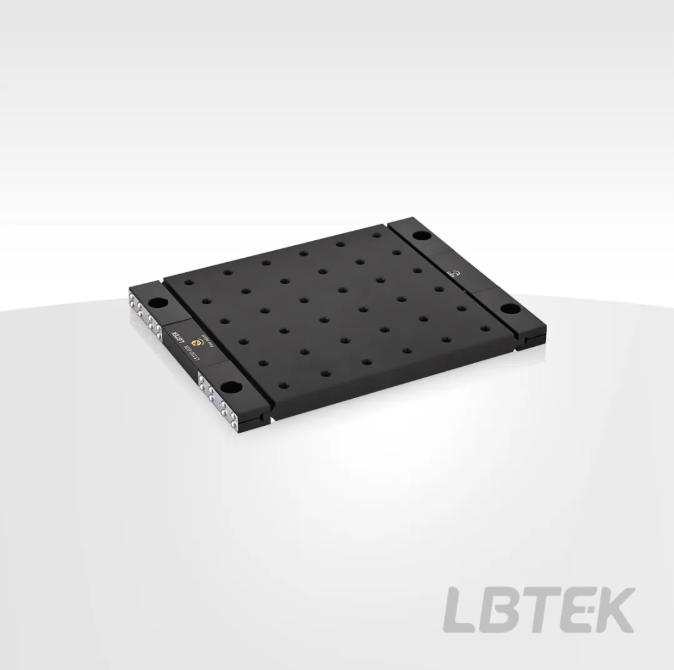

大面积位移台



特点：大台面、低高度、较大行程，采用燕尾槽导轨，可通过手推粗调或使用2 mm六角扳手调节齿条和齿轮进行精确定位。负载能力达到20 kg；台面尺寸为150.0 mm x 147.6 mm，总行程为60 mm，运动平行度优于 50 μm；工作高度为 12.7 mm，便于和标准面包板适配。



典型应用：适合需要“移动整个实验模块”的场景，比如把一组透镜、镜架、样品架、探测器、滤光片座或小型光学系统整体安装在平台上，再进行整体位置调整。它也适合用于面包板、小型光路模块、样品平台、检测模块、成像模块的平移调节。

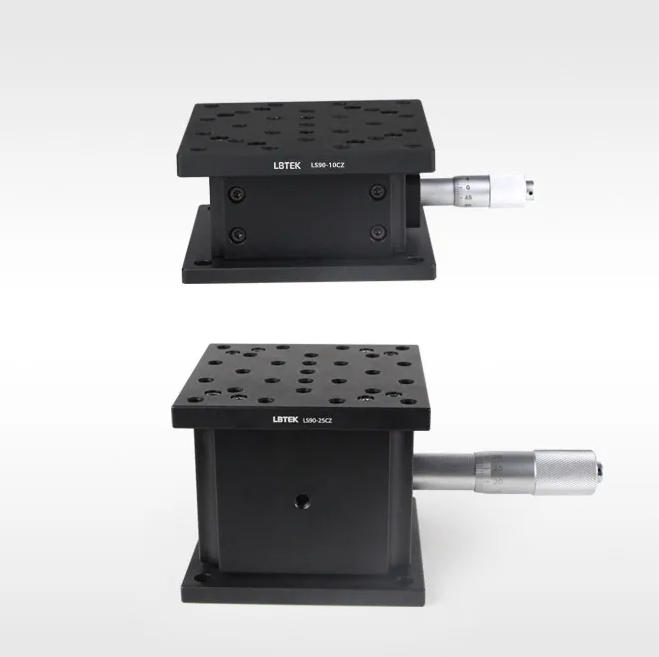

Z轴直线位移台



特点：专门面向竖直方向高度调节，比简单把水平线性台竖起来更可靠。采用杠杆驱动结构、一组交叉滚柱导轨导向，并配合测微头调节，可提供精确、稳定的Z向升降。底座和台面带M6安装孔及通孔阵列，可与LS90系列线性位移台组合成XZ、YZ或XYZ结构；到位后可通过手拧锁紧螺钉或内六角紧固结构锁定。



典型应用：适合调节透镜、反射镜、样品、探测器、光纤组件的光轴高度，尤其适合在常规XY平台基础上补充Z向自由度。与剪式升降台相比，它更适合小行程、高精度的高度微调；与高负载纵向位移台相比，它更适合常规光学元件而非大台面或重载模块。

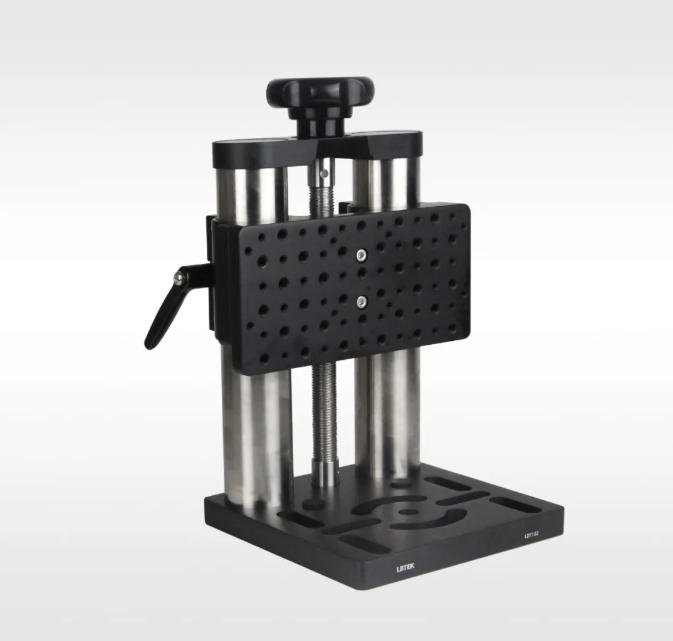

高负载纵向位移台



特点：面向大行程、高负载的竖直高度调节。采用大型丝杆加两根直径38 mm导向光轴的结构，纵向行程可达102 mm，并可粗调、精调和锁紧。与Z轴直线位移台相比，它的优势在于更大的高度调节范围和更高的承载；与剪式升降台相比，它更偏向立柱式纵向导向，适合将光机械组件整体抬升或降低。



典型应用：适合大尺寸光机械组件、大台面、较重支架、面包板组件或需要102 mm级高度调节的实验模块。可直接安装光机械件，也可配合MBB系列面包板搭建大尺寸可升降平台。

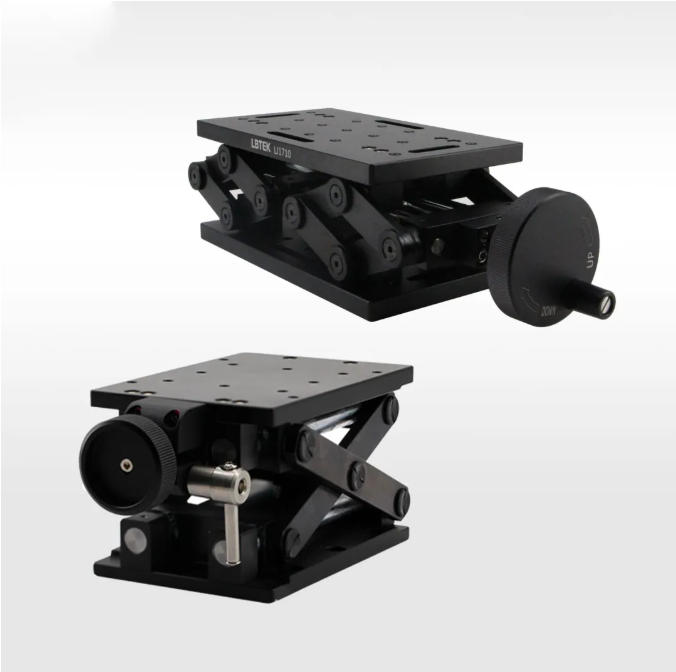

剪式升降台



特点：采用剪式支撑结构和精磨丝杆驱动，强调稳定的整体升降、较好的平行度和较高承载。120 mm x 90 mm台面款行程40 mm，适合常规中等负载高度调节；178 mm x 100 mm台面款行程50 mm，采用重载结构，垂直负载能力更高，是用于承托较大组件的升降平台。



典型应用：适合调整面包板、小型光学组件平台、样品模块、探测器组件、相机组件或较大安装座的整体高度。120 mm x 90 mm款适合常规平台高度调整；178 mm x 100 mm款适合更大台面、更高负载的光机组合。调好后可锁紧，适合长时间保持高度。

角度位移台

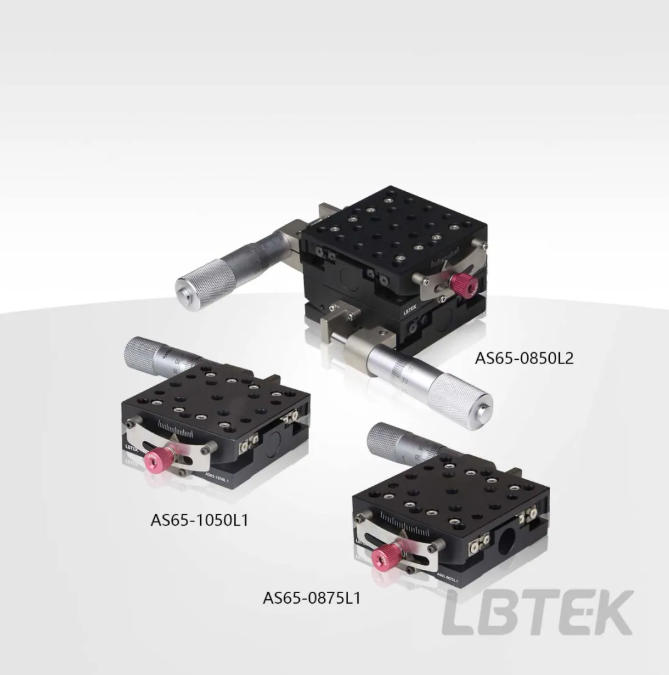

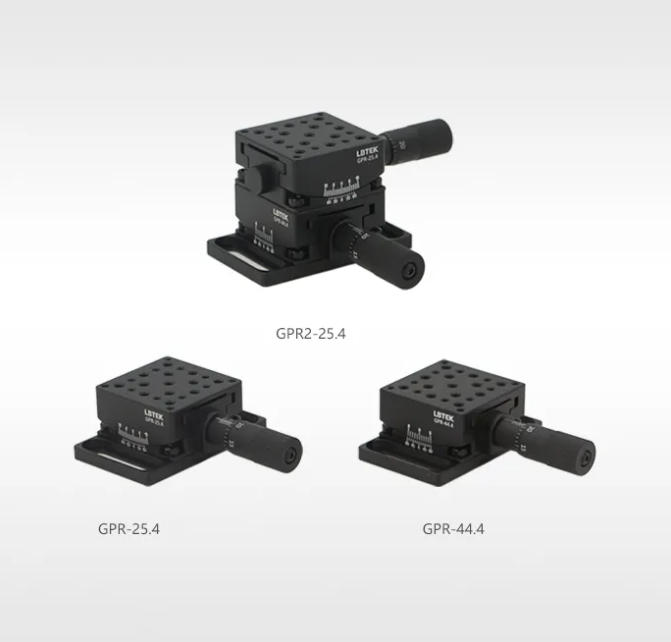

角度位移台，交叉滚柱导轨



特点：用于让元件绕安装面上方的旋转轴做小角度旋转运动。交叉滚柱导轨结构高度较低、受力稳定，适合两个角度台堆叠成双轴角度调节，并可使两个旋转中心重合。相比弧形T型槽结构，它更适合对稳定性、重复调节和多轴组合要求更高的场景。



典型应用：适合棱镜、晶体、反射镜、分束器、准直器等元件的俯仰或偏摆角度调节，尤其适合需要两个角度轴配合的入射角优化。常用于光束指向调节、反射光路对准、晶体相位匹配角调节、耦合器件角度微调等。



角度位移台，弧形T型槽



特点：同样用于小角度旋转，但结构更简单、体积更小，也更经济。弧形T型槽适合在有限空间中实现角度调节，整体结构相对轻巧；更适合低到中等精度、轻载的角度调节。



典型应用：适合小型光学元件的单轴角度调节，例如小棱镜、小反射镜、小型传感器或轻量耦合附件的姿态调整。若实验只需要小范围调角且负载不大，可以优先考虑。

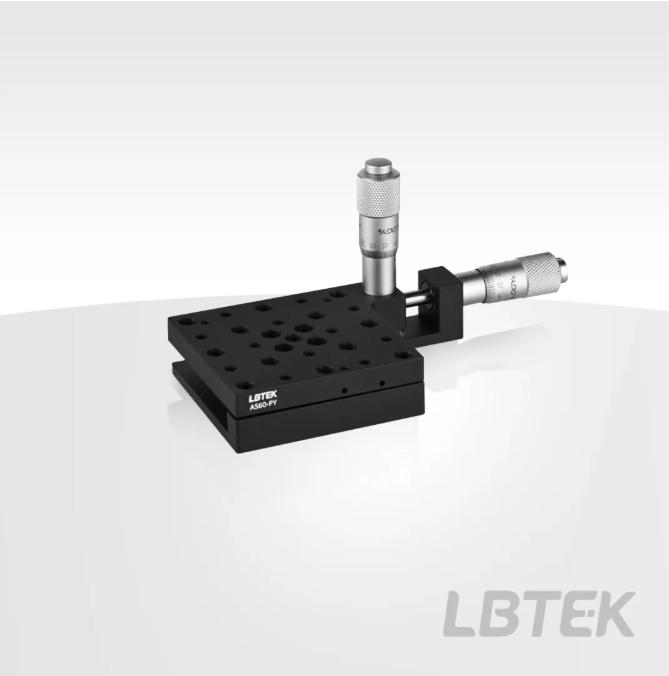

俯仰偏摆位移台



特点：AS60-PY属于附属平台，用于为LS60系列紧凑型三轴位移台增加俯仰和偏摆两个角度自由度。平台厚度较薄，俯仰/偏摆均通过测微头调节，角度范围约±4°。它不是独立的大台面角度台，而是更适合与紧凑型三轴平台结合，形成位置加角度的多轴调节结构。



典型应用：适合在光纤耦合、小型准直器对准、微型镜架安装或紧凑光路中补充角度自由度。例如先用LS60-XYZ调X/Y/Z位置，再用AS60-PY优化光纤准直器、反射镜或小型光学元件的俯仰和偏摆角度。

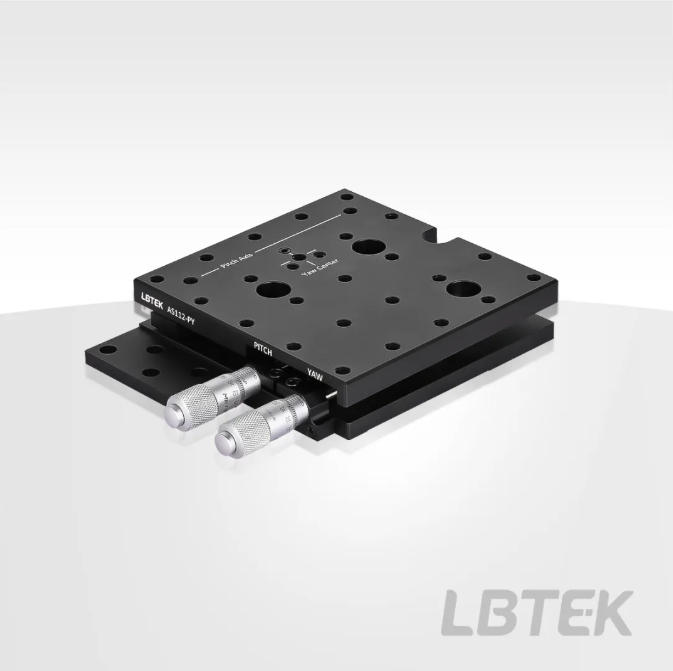

高负载俯仰偏转位移台



特点：高负载、高精度的二维角度位移台，它的最大承重达到5.0 kg；通过精密驱动机构实现角度定位，提供俯仰±2.5°、偏摆±4.0°的角度调节，最小位移增量可以做到俯仰9角秒，偏摆16.2弧分；顶部平台具有24个间距25.0 mm的M6螺纹安装孔阵列，兼容主流光学面包板及夹具，便于快速集成与扩展。相比小型俯仰偏摆附属平台，更适合承载较重的组件或组合式光机系统。



典型应用：AS112-PY适合用于需要对较大或较重模块进行角度姿态修正的场景。例如，把XYZ位移台安装在AS112-PY上，实现“直线位移+俯仰偏摆”的多自由度调节；也可以安装激光器、工业相机、探测模块、光学组件平台，用来校正光轴倾角、相机视场角度或模块安装误差。

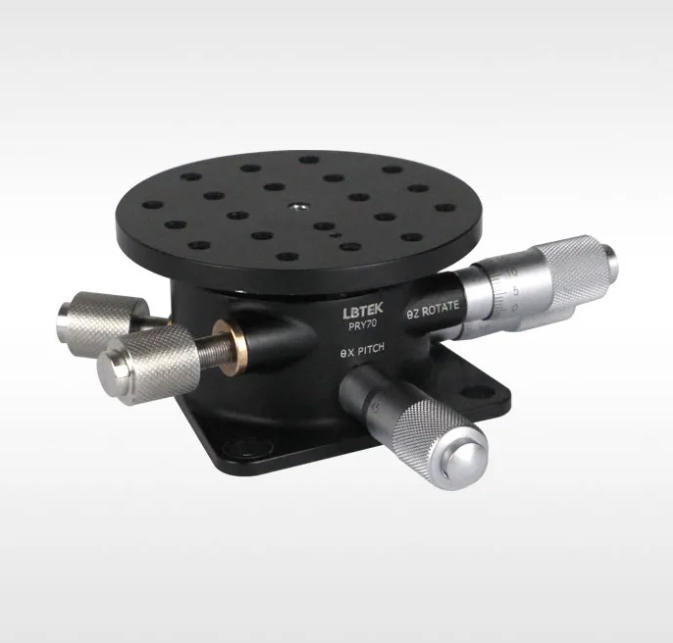

俯仰偏摆旋转位移台



特点：PRY70将俯仰、偏摆和旋转三个角度轴集成在一个平台中，通过测微头调节，台面带M4螺纹孔阵列，可配合压臂安装立方体或平板类元件。与普通俯仰偏摆台相比，它多了绕Z轴的旋转自由度；与普通旋转台相比，它还能同时修正俯仰和偏摆姿态。



典型应用：适合棱镜、晶体、立方体分束器、小型反射镜、偏振器件等需要三角度姿态调整的元件。尤其适合需要同时调整入射角、方位角和元件姿态的实验，例如晶体角度优化、棱镜耦合、立方体光学元件对准等。

旋转位移台

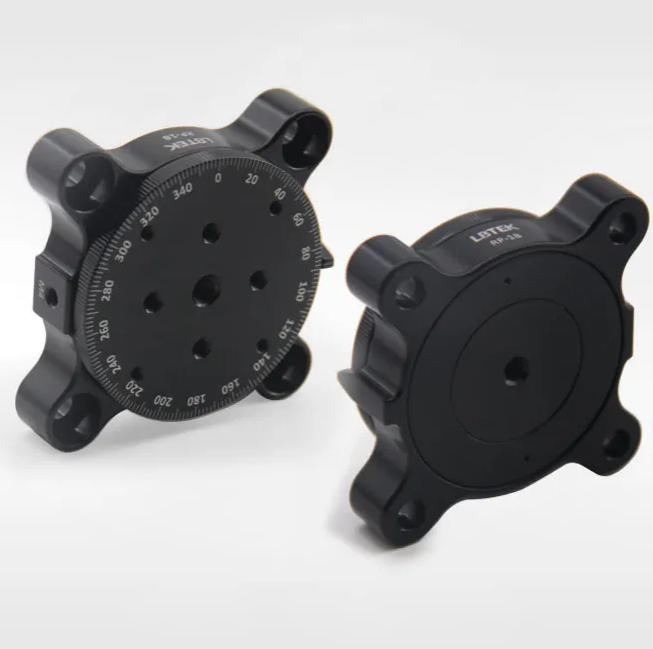

1英寸手动旋转位移台



特点：RP-2B 具有 Ø1 英寸旋转平台，适合安装小型光机械组件或光纤组件。位移台可 360° 连续旋转，旋转平台侧面刻度间隔为 2°，每 30° 对应刻度线上方标有角度数值，便于快速读数和粗略角度定位。



典型应用：适合自由空间隔离器、小型光纤组件、小型偏振/滤光组件、紧凑型光路中 1 英寸级安装结构的旋转调节。尤其适合需要 360° 手动旋转、快速设定角度并锁紧的小型元件安装场景。

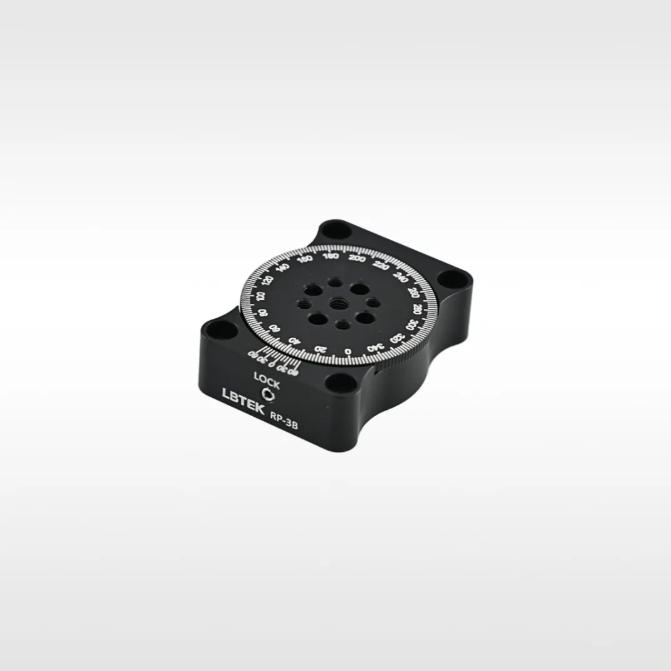

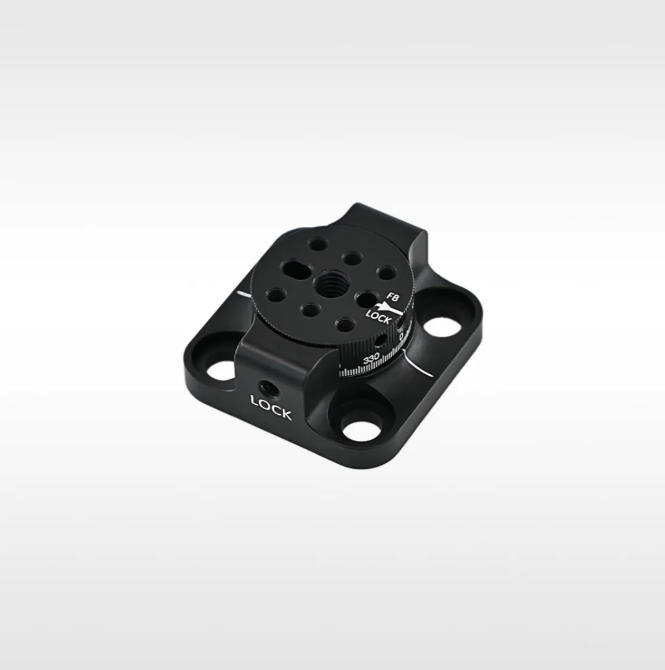

1.4英寸手动旋转位移台

特点：RP-3B 属于手动迷你系列旋转位移台，具有 Ø1.4 英寸旋转平台，可 360° 连续旋转。旋转平台外圆周刻度间隔为 2°，并带差分刻线，差分刻线精度为 10′。可安装微型燕尾式位移台。它的特点是小型平台化、可拼接、可竖直安装。



典型应用：适合微型燕尾式位移台与旋转台组合，搭建小型“平移 + 旋转”调节结构；也适合小型样品、小型光学元件、紧凑型光机模块的角度定位。可用于需要在有限空间内实现 360° 旋转、并希望通过差分刻线获得更细读数的场景。



手动旋转位移台，高负载立式安装



特点：强调立式安装和较高负载能力，台面带M6/M4/M3螺纹孔阵列，便于固定机械件、棱镜压臂或同轴系统接杆。它的优势是安装接口更通用、承载和结构支撑更强，更适合把旋转自由度作为光机结构的一部分。



典型应用：适合需要立式布置的棱镜、反射镜、光学模块、30 mm同轴系统组件或小型样品组件旋转调节。常用于空间受限但又需要较强安装刚性的竖直光路、立式同轴模块、带压臂的棱镜/晶体角度定位。

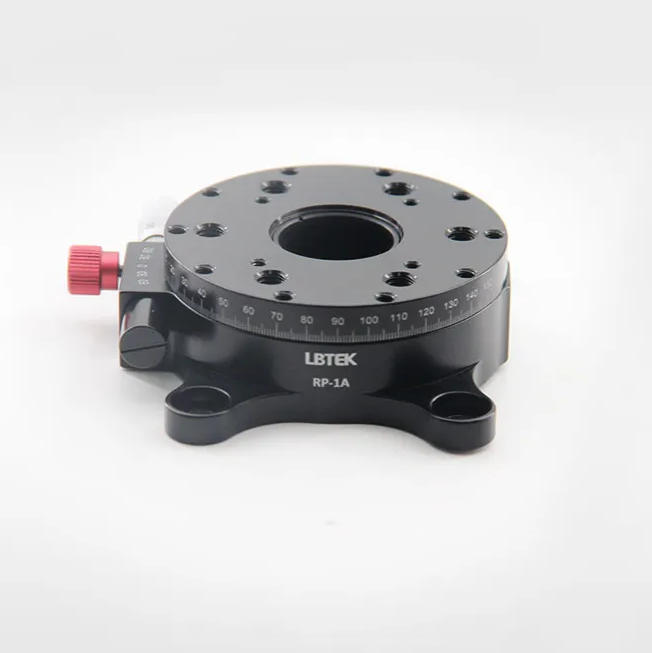

手动旋转位移台，高精度



特点：高精度旋转台重点在于粗调与千分尺精调结合，既能快速旋到大致角度，又能进行更细的角度微调。与普通旋转台相比，它更适合对角度读数和微调稳定性要求高的应用。



典型应用：适合偏振实验、晶体角度调节、光栅或样品角度扫描、对角度灵敏的耦合实验。若只是手动旋到大致方向，普通旋转台即可；若需要反复寻找最佳角度、记录角度位置或做较细角度优化，高精度旋转台更合适。



多轴位移台

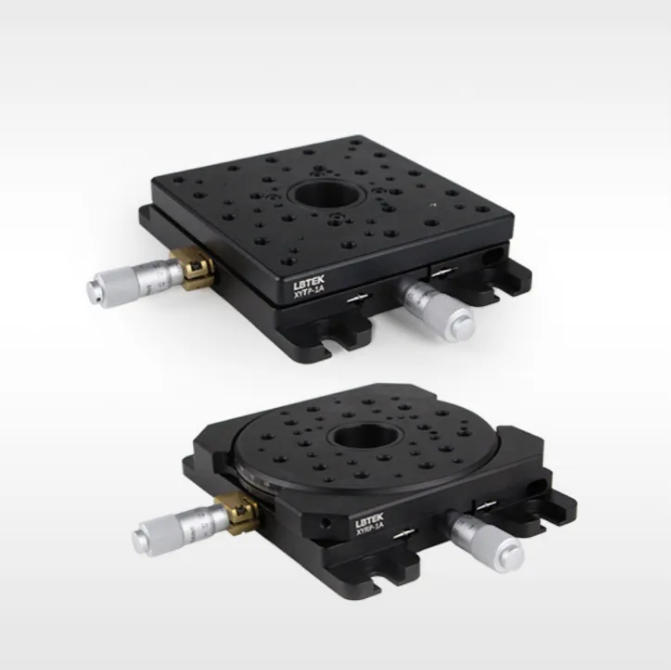

XY轴位移台



特点：XYTP-1A 是一体式低高度结构设计的XY两轴位移台，XYRP-1A还兼具可旋转台面。这两款中心均带SM1螺纹孔，可安装1英寸光学元件，适合从底部照明或需要透过中心通光的成像系统。



典型应用：适合显微成像、底部照明成像、小型样品定位、1英寸透镜或滤光片的平面位置与角度调节。特别适合既要在XY方向找中心，又要调整样品或光学元件方位角的场景。

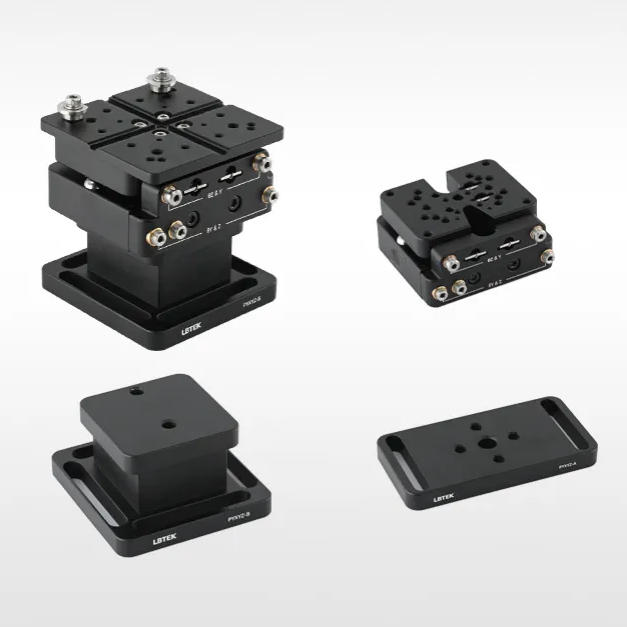

紧凑型五轴位移台



特点：采用紧凑型一体结构，通过一侧面板上的五个螺纹副实现X/Y/Z平移以及俯仰、偏摆调节。各轴行程不大，但整体体积小、自由度集中，适合在有限空间中完成位置和角度的联合调节。与大型五轴位移台相比，它更轻巧。



典型应用：适合小型光纤耦合、准直器姿态调节、微型光学元件对准、紧凑光机模块中的多自由度找光。若只需要X/Y/Z位置调节，紧凑型三轴即可；若耦合效率明显受角度影响，五轴结构更合适。

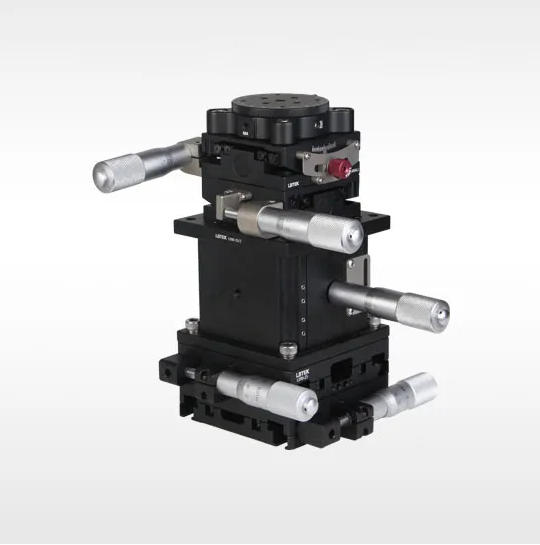

六轴手动位移台



特点：由LS90系列直线位移台、Z轴直线位移台、AS65角度位移台和RP旋转位移台组合而成，可同时实现X/Y/Z平移以及θX/θY/θZ旋转。它的特点是模块化和可扩展，能够根据行程、台面规格、驱动方向和精度需求搭建不同六轴结构。与六轴光纤耦合位移台相比，它更偏通用光机调节平台，而不是专门的光纤夹持和高分辨率耦合系统。



典型应用：适合棱镜、晶体、样品组件、反射模块、探测器组件等需要完整六自由度调节的通用光机搭建。适用于实验平台调试阶段、复杂光路中多自由度对准、需要将位置和姿态一起调好的光学组件。

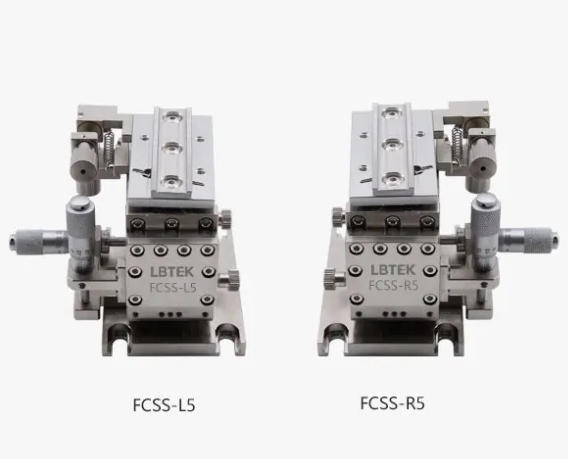

五轴不锈钢光纤位移台



特点：面向光纤调芯的高稳定五轴滑台，包含XYZ线性调节和θY/θZ两个角度调节轴。X/Y行程约±6.5 mm，Z轴约±5 mm，线性调节分辨率可达10 μm/刻度；不锈钢结构有利于提升稳定性。与紧凑型五轴位移台相比，它更偏专用光纤耦合和夹具接口；与六轴光纤耦合位移台相比，它少一个角度轴，但结构相对简洁。



典型应用：适合单根光纤、光纤夹具、光纤阵列或小型波导端面的五自由度对准。适用于需要线性位置和两个角度姿态一起调节，但不需要绕θX旋转自由度的耦合实验。

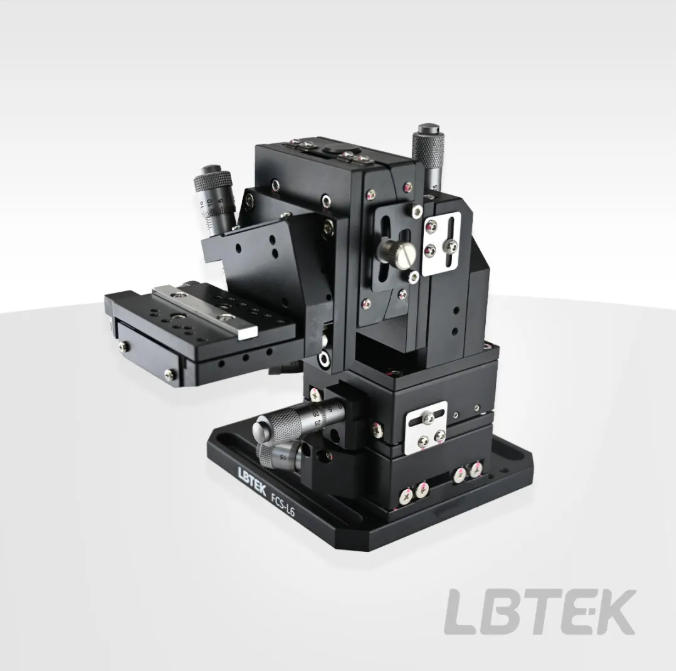

六轴光纤耦合位移台



特点：专为高分辨率光纤耦合设计，在XYZ线性调节基础上增加θX/θY/θZ三个角度轴。X/Y/Z三轴均有粗调和微调，粗调用于快速找光，微调用于优化耦合效率；角度轴用于修正光纤阵列、波导或准直器的空间姿态。它的重点是光纤夹具兼容、高分辨率微调和耦合效率优化。



典型应用：适合单模光纤耦合、光纤阵列与波导耦合、多芯器件调芯、准直器与光纤/芯片的精密对准。尤其适合耦合效率对亚微米位置和小角度姿态都敏感的应用。

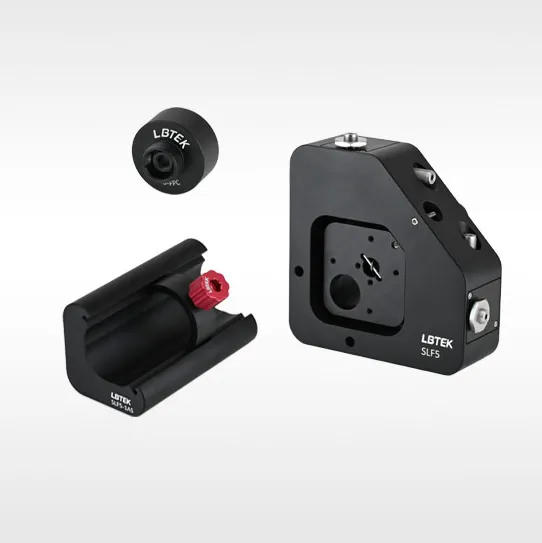

五轴单模光纤定位器



特点：SLF5 是面向单模光纤应用的五轴定位器，可实现 X、Y、Z 三个线性方向以及俯仰、偏摆两个角度方向调节。它的核心特点是把光纤端的空间位置和姿态调节集中在一个紧凑结构中：X/Y 轴既有粗调也有精调，精调灵敏度为 0.78 μm/转，适合细致优化耦合效率；Z 轴通过中心旋钮带动 3 个调节器共同运动实现轴向移动；固定其中一个调节螺钉时，可进行俯仰/偏摆调节，俯仰/偏摆角度精度为 0.75°/转，角度范围约 5°。



典型应用：适合单模光纤耦合、自由空间到光纤、准直器到光纤、透镜到光纤、光纤到光纤或小型光纤组件的五自由度对准。尤其适合耦合效率同时受 X/Y 横向位置、Z 向焦点位置以及光纤端面俯仰/偏摆角度影响的场景。与普通 XYZ 位移台相比，SLF5 更适合需要角度姿态优化的单模光纤对准；与六轴光纤耦合平台相比，它结构更紧凑，适合不需要绕光轴旋转自由度的光纤耦合实验。

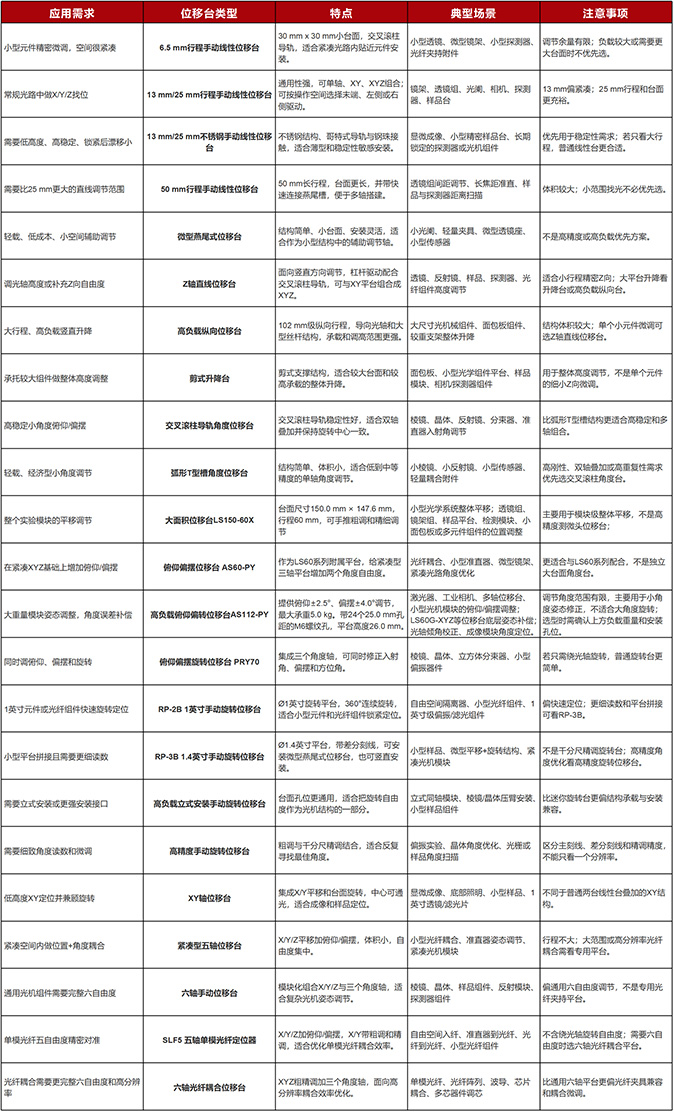

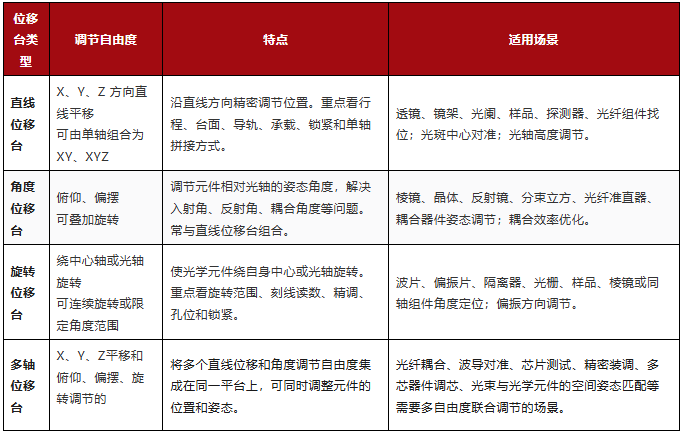

快速选型表
